单节锂电池3.7V供电2x12W立体声升压音频功放IC组合解决方案

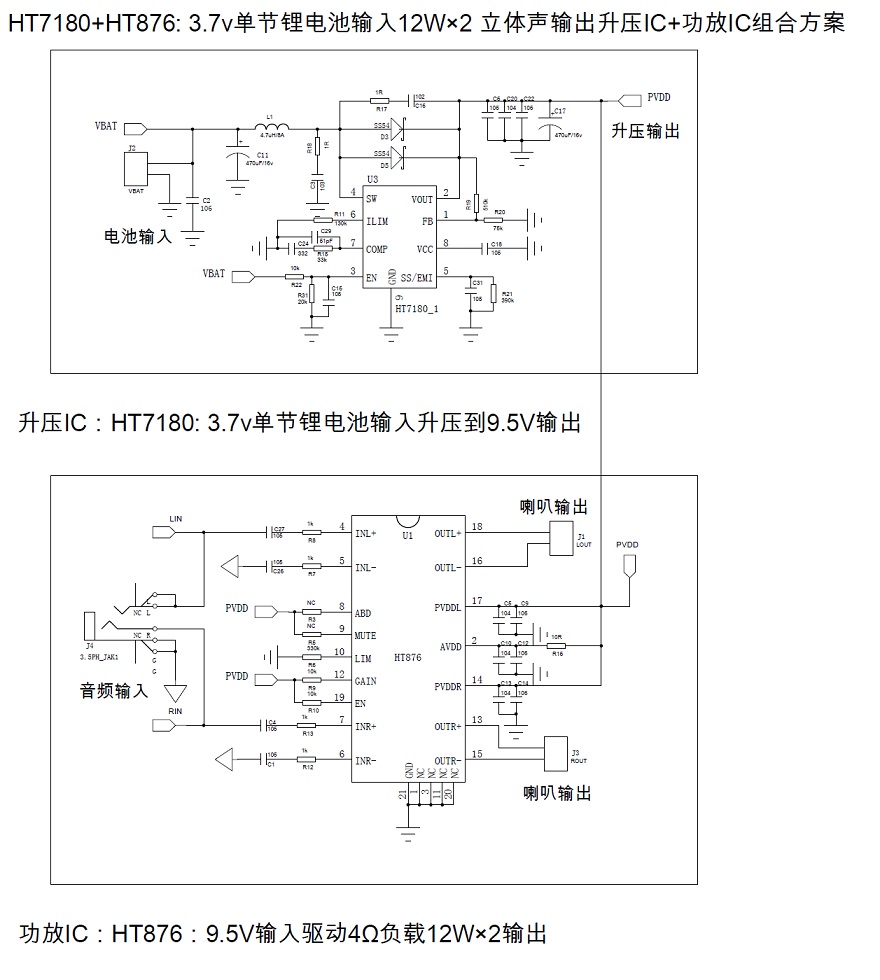

| 深圳市永阜康科技有限公司推出基于HT876+HT7180的单节锂电池3.7V升压至9.5V、2x12W立体声升压音频放大组合解决方案，无需外围MOS管、升压效率最高达90%，外围简单、应用方便。 方案简介 此方案大致分为两个主要级： 1，采用HT7180高效升压转换器。此设计3.7V单节锂电升压至9.5V给功放芯片供电; 2，采用HT876带防破音功放IC，9.5V提供2*12W/4欧 ( THD+N=10%)持续功率输出； 应用原理图

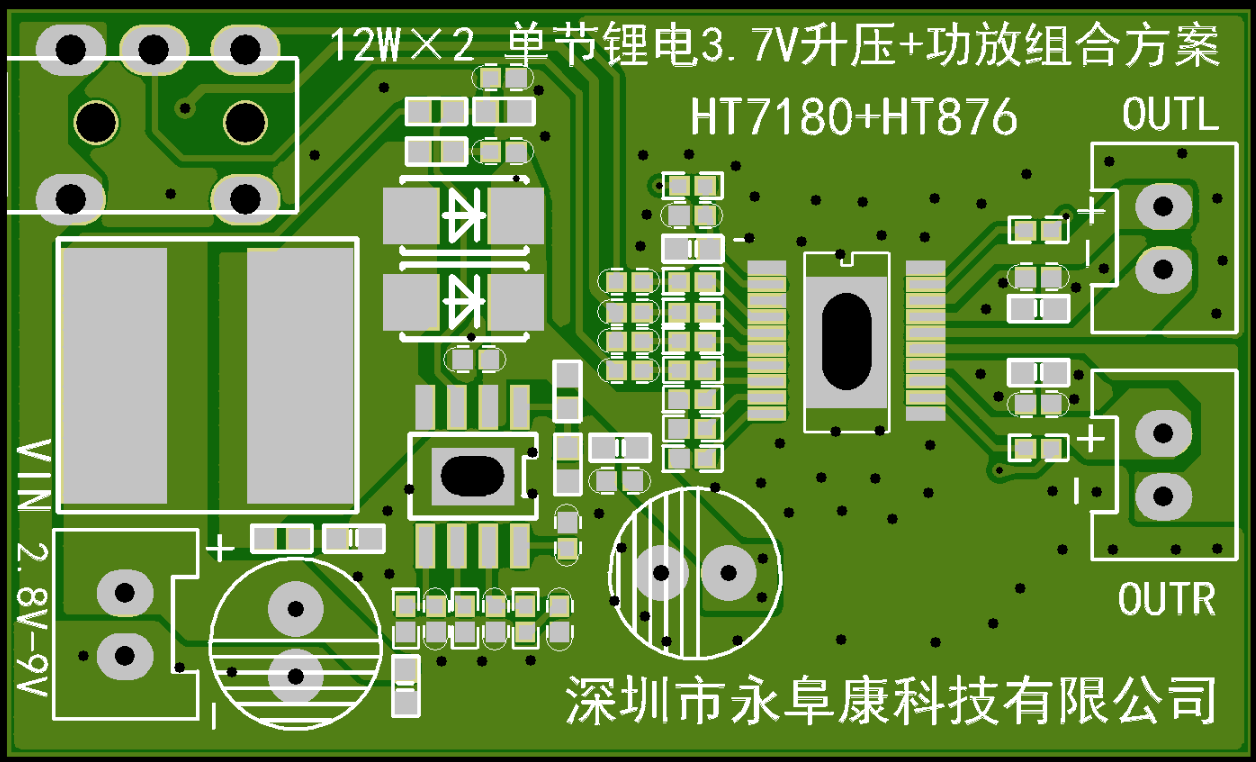

DEMO PCB截图
|
