labview—画柱形图
文章目录
- 一.概述
- 二.显示柱形图
写在前面：本文利用labview，将数组显示为柱形图。
一.概述
参考资料：labview自带范例

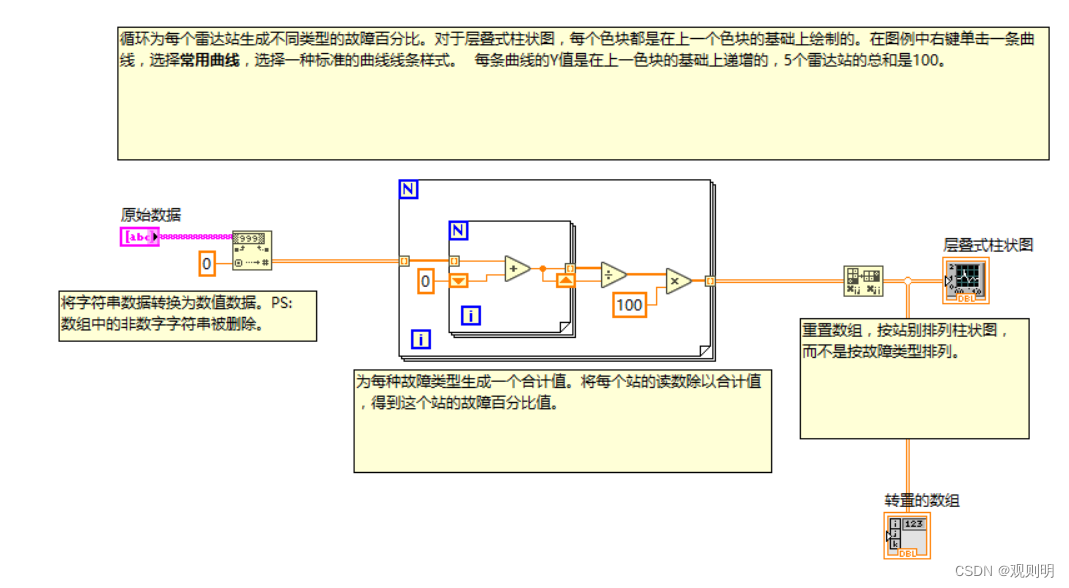

Stacked Bar Waveform Graph.vi

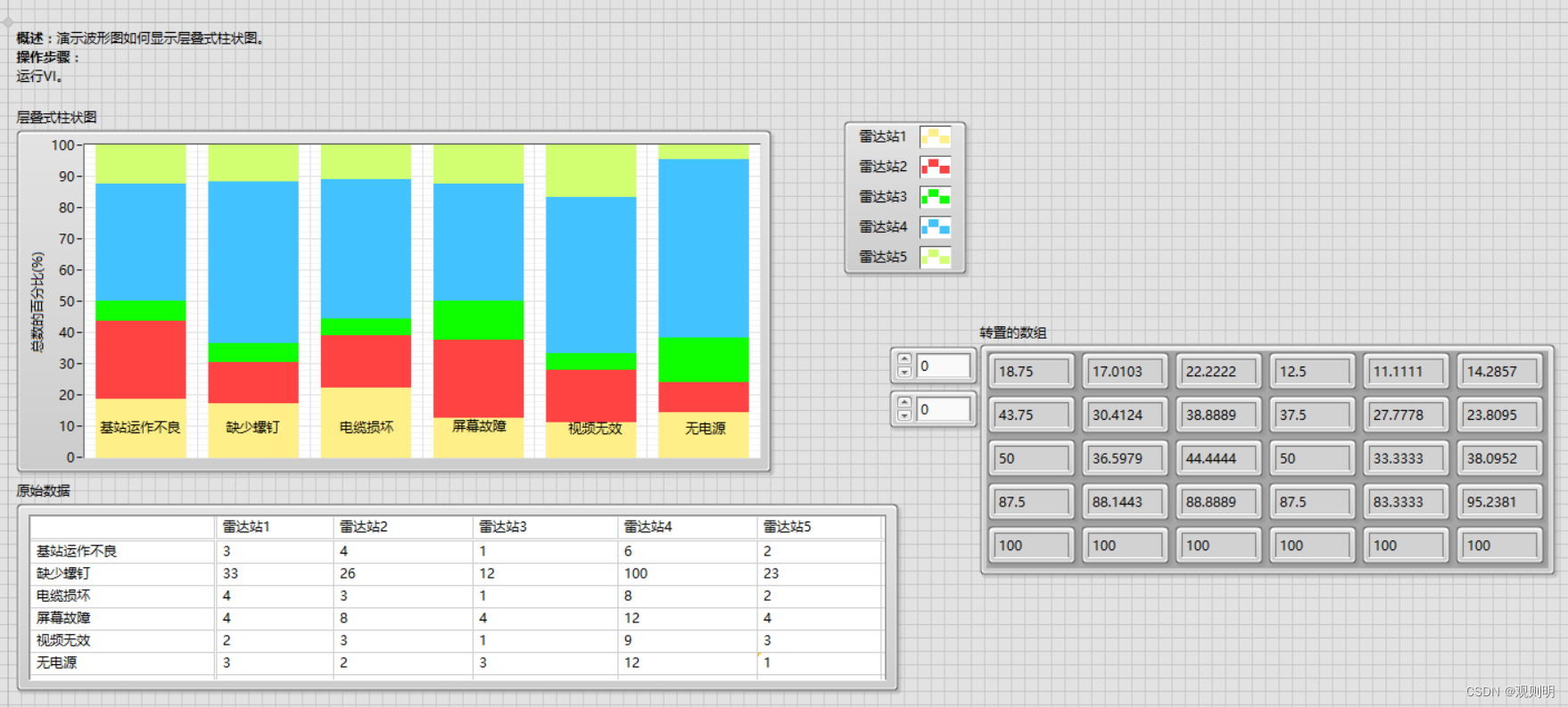

该范例是实现这样的功能，将数组中的数据计算好比例显示在柱形图上
二.显示柱形图

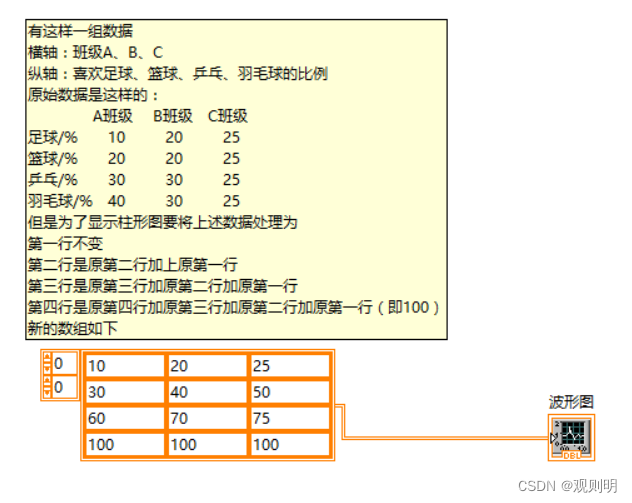

我们将这个程序简化，直接将数组显示为柱形图
使用控件：前面板 图形-波形图

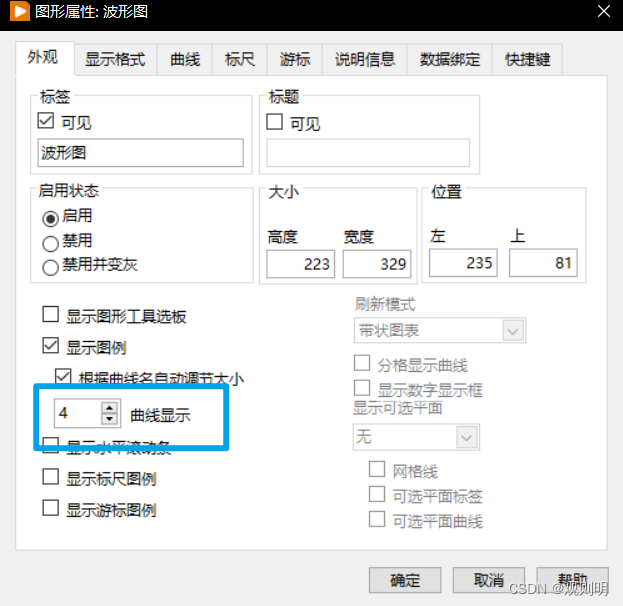

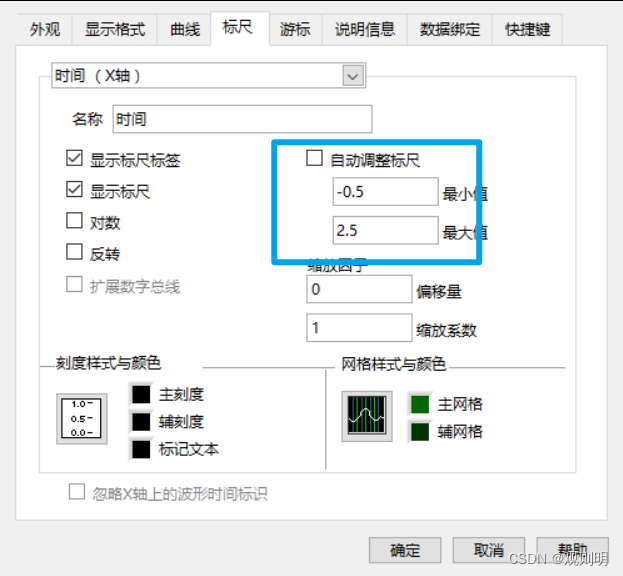

右键波形图–>属性

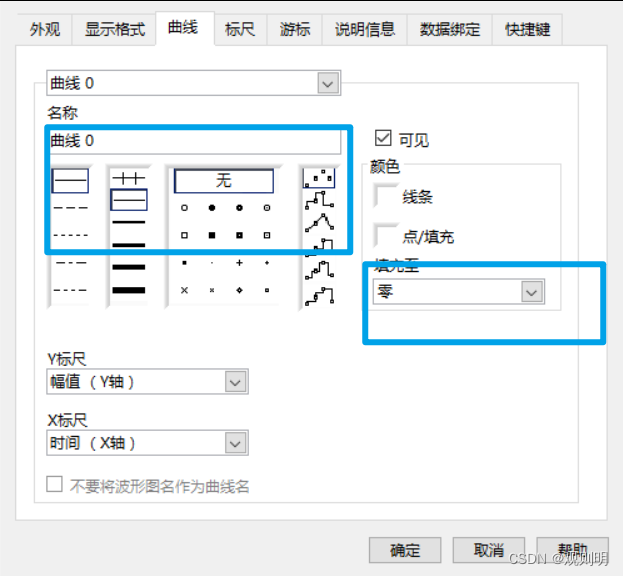

有几行数据，设置几条曲线。也就是说你想在一个班级的类别显示几个颜色就设置几条。
现在柱形图太窄了，不适合我们观看

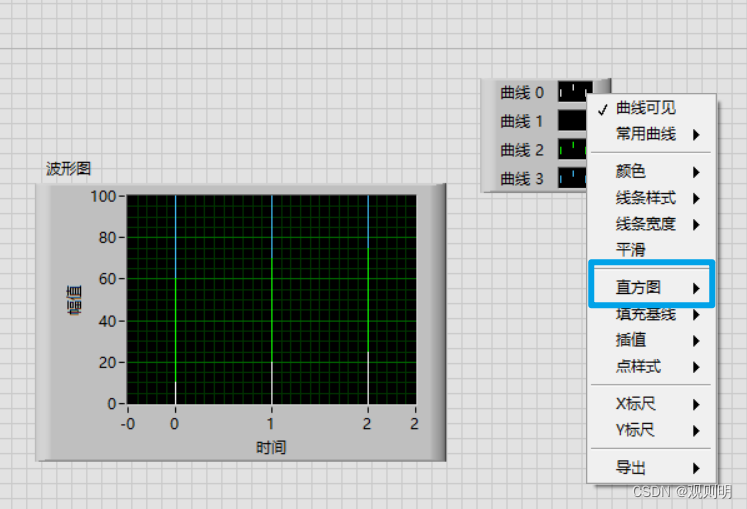

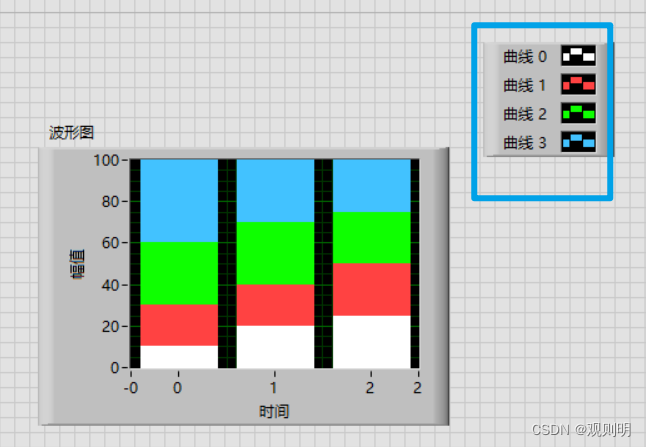

右键点击 柱形图图右上角的曲线

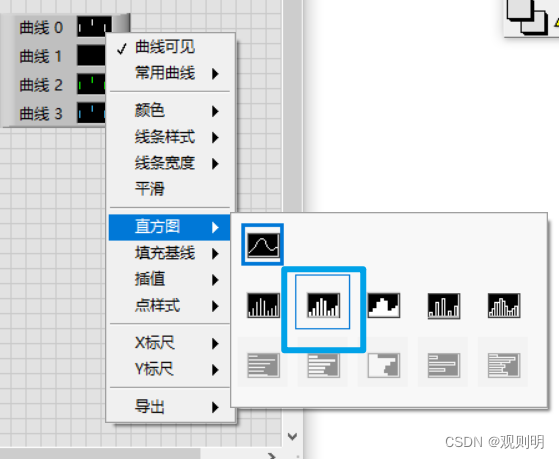

将每一个曲线都设置为直方图：

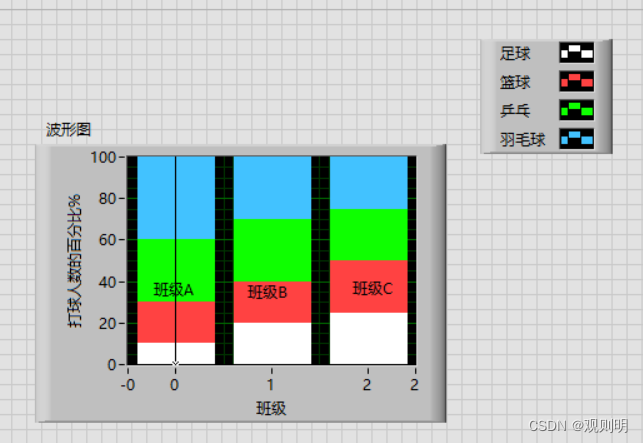

最终结果如下
如果想更改，横纵坐标的显示名称，以及曲线名称、每个柱形图代表的班级。

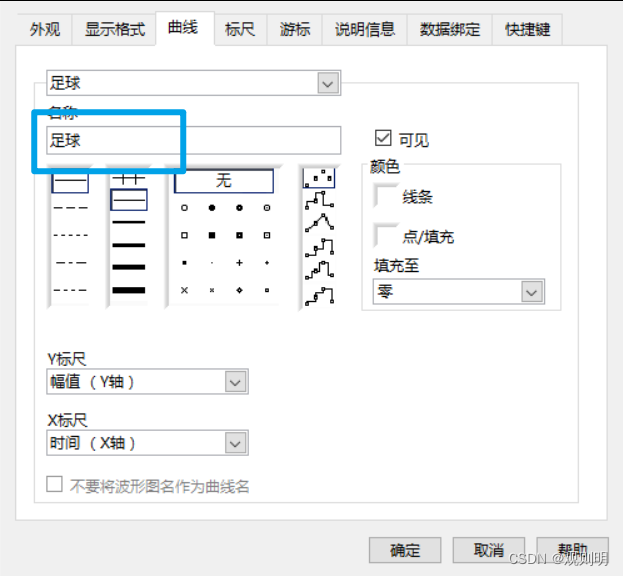

改曲线名称

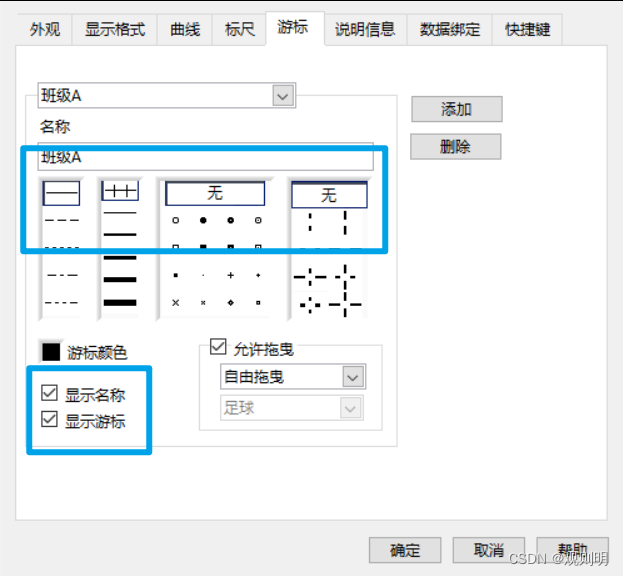

利用游标，标注班级名称
最后，更改 横纵坐标显示，最终的显示效果
