在天问block环境下LU-ASR01与51单片机的基础运用
目录
一、LU-ASR01模块
二、天问block软件下载安装
三、 在天问block新建第一个项目
四、天问block生成与编译
五、51单片机代码
六、问题总结
一、LU-ASR01模块
如图1：
a、LU-ASR01有八个I/O口，为IO1-IO8，其中IO1-IO6可以作为PWM信号输出口和普通I/O口使用，IO7、IO8只能作为普通I/O口使用，不能输出PWM信号；DHT口可接入DHT11、DS18B20模块等；
b、LU-ASR01有一个TX口，硬件上该模块串口通信只能发送，不能用于接收，但是事实上LU-ASR01仍然可以用串口接收(软串口形式，本系列会有介绍，请移步本栏目！)；
c、最后是一个接5V的电源和一个接地端；可以通过5V接口为该模块供电，而不一定需要通过如图3来供电；
如图2：
a、这里是一个喇叭接口；
如图3：
a、这里是type-c接口，用于烧录和供电；
二、天问block软件下载安装
天问block软件下载网址：天问Block天问Block 单片机开发利器，支持STC全系列8位单片机，32位ARM和RISC-V内核。

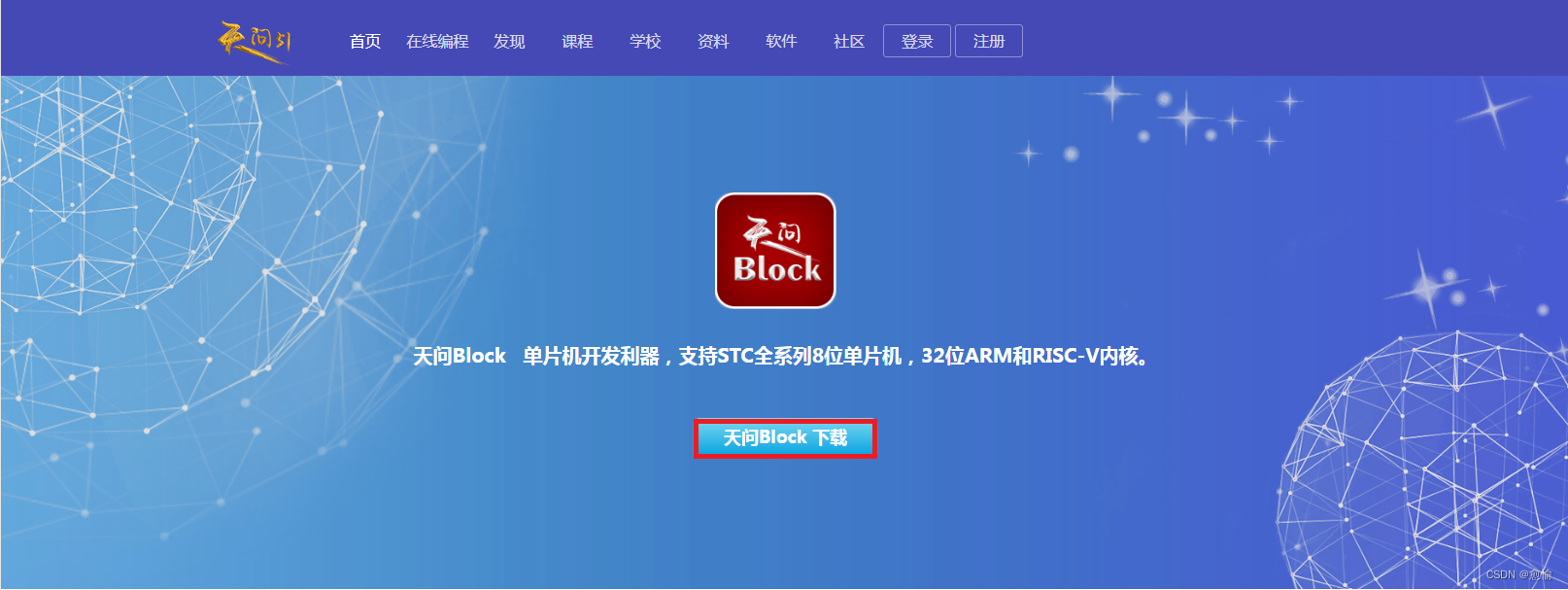

2.1 复制地址到浏览器(如图所示)，点击下载。
2.2 注意，下载该软件时需要联网，同时关闭电脑杀毒软件等；
2.3 需要安装驱动。使用LU-ASR01模块需要下载CH340/CH341驱动；
三、 在天问block新建第一个项目
3.1 点击设备选择 TWEN-ASR，如下图所示：

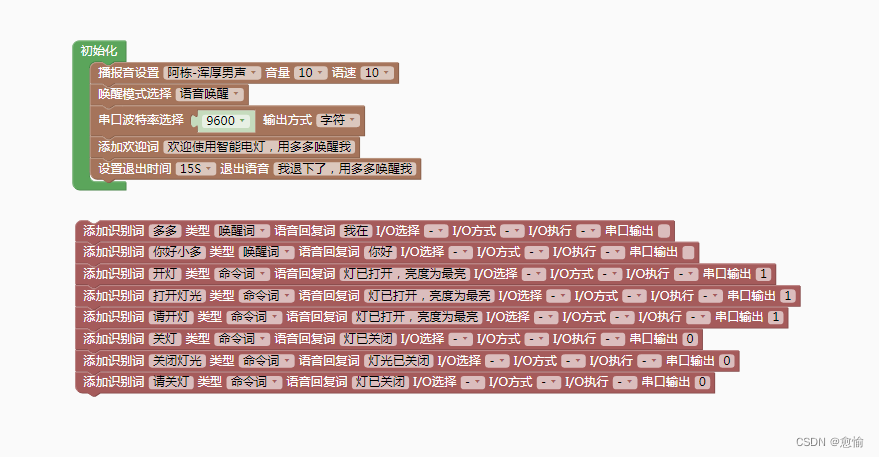

3.2 新建项目，并编上语句；这里编码目的是使用51单片机来输出高低电平控制灯光亮灭，并不是用LU-ASR01的I/O口来控制灯光亮灭。而单片机想要与LU-ASR01通信使用的是串口通信，即上面第一点说的TX口，ASR01的TX口接51单片机的RX口(P3^0)。注：我的单片机是STC89C52RC，不同单片机RX口不一样；
四、天问block生成与编译

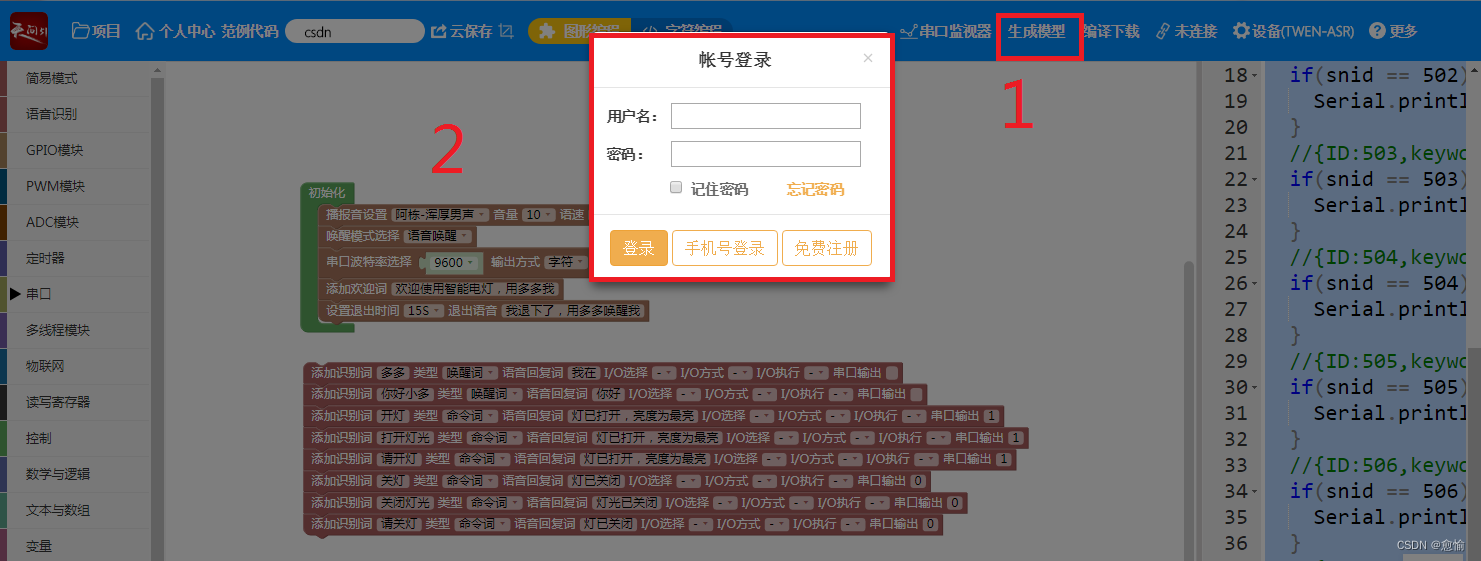

4.1 点击生成模型，出现账号登录界面，如果有账号登录即可生成模型；没有账号需要注册用户，注册用户是免费的，只需要一个手机号即可；生成模型时间大概需要等待1-3分钟。

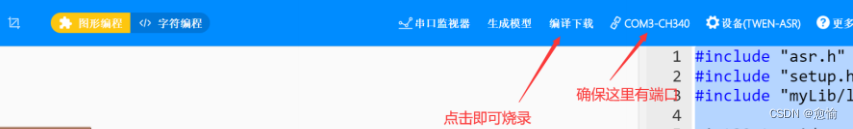

4.2 编译下载前，注意模块是否与电脑连接，如图所示。可以通过电脑设备管理器中的端口查看端口号；(如果正确接上模块，会自主识别)。编译下载需要等待一分钟左右，下载完成后ASR01会播报“欢迎使用智能电灯，用多多唤醒我”(就是我们设置ASR01的欢迎词)。
五、51单片机代码
注：以下代码在STC89C52单片机使用
#include "reg52.h"typedef unsigned char uchar;sbit LED1 = P2^0;//串口通信初始化
void uart_init(uchar baud)
{TMOD|=0X20; //设置计数器工作方式2SCON=0X50; //设置为工作方式1PCON=0X80; //波特率加倍TH1=baud; //计数器初始值设置TL1=baud;ES=1; //打开接收中断EA=1; //打开总中断TR1=1; //打开计数器
}//主函数
void main()
{ uart_init(0xfa); //波特率为9600while(1){ ; }
}//串口通信中断函数
void uart() interrupt 4
{uchar rec_data;RI = 0; //清除接收中断标志位rec_data=SBUF; //存储接收到的数据if(rec_data == '1') //开灯{LED1 = 0; }else if(rec_data == '0') //关灯{LED1 = 1;}
}六、问题总结
6.1 下载天问block之前最好将杀毒软件关闭。
6.2 正确步骤将模块和电脑连接后，仍然显示未连接(如4.1中图片中的编译下载后面显示未连接)，可以尝试关闭软件后尝试，如果仍然不行换一条type-c线再试；以上方式都不行，可能要怀疑ASR01硬件损坏，跟商家联系！！！
6.3 不使用ASR01直接控制I/O口来使灯亮灭，主要是因为测试ASR01与单片机的通信，后续都是使用ASR01与单片机通信来控制功能。
