数字音频总线A2B开发详解八（A2B一主三从系统配置详解-D主B1、B2和B3从）
作者的话
我手里目前只有3块B板，所以这个多节点的，暂时就到这里，后面我再做点B板，把他的节点挂满，看看效果如何。
硬件使用列表
AD2428WD-EVB开发板 一块
AD2428WB-EVB开发板 三块
USBi仿真器 一个
A2B 2米双绞线 三根
5V1A或2A的电源 一个
D板输入模拟音源的PC 一台
B板播放模拟音源的耳机 三个
硬件链接
-
D板的SELFBOOT开关OFF，我们进入调试模式（非常重要，开关不打到OFF，调试会出错，调试的时候一定务必必须把这里OFF）。
-

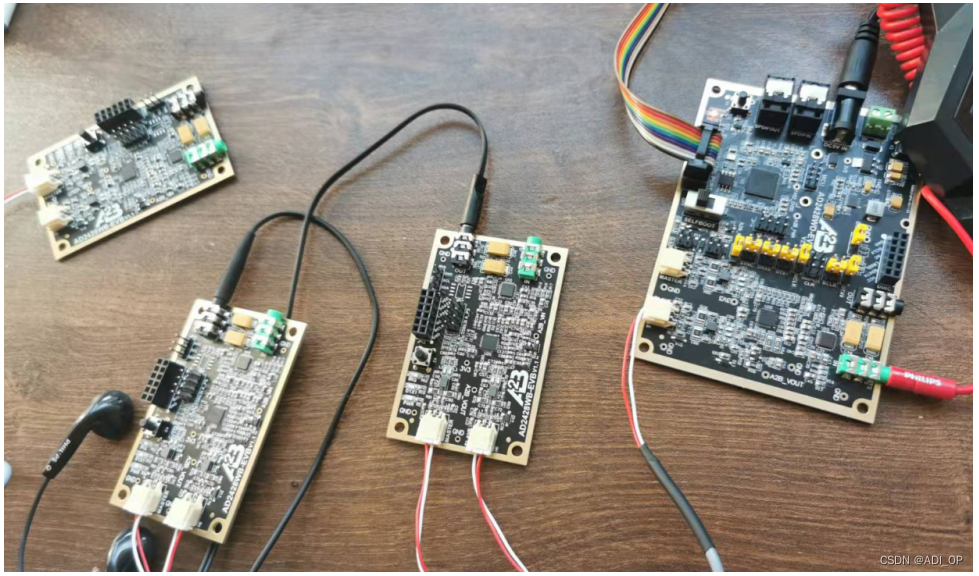

物理链接的话，USBi调试器一头通过USB线接PC，一头通过JTAG头接D板；
-
D和B1通过A2B的双绞线链接，D板的Slave出，B1板的Master进；
-
B1和B2通过A2B的双绞线链接，B1板的Slave出，B2板的Master进；
-
B2和B3通过A2B的双绞线链接，B2板的Slave出，B3板的Slave进；
-
D板的绿色模拟输入接口输入模拟音源，我是直接接在我的电脑的声卡3.5出口；
-
B1板和B2板和B3板的黑色模拟输出接口输出模拟音源，我是直接接我的两个3.5耳机；
-
5V2A电源给D板供电。
SigmaStudio工程
跟之前做的程序一样，SigmaStudio工程我们用到了3个：
adi_a2b_master_ADAU1452.dspproj
adi_a2b_master_ADAU1761.dspproj
adi_a2b_slave_ADAU1761.dspproj
A2B工程

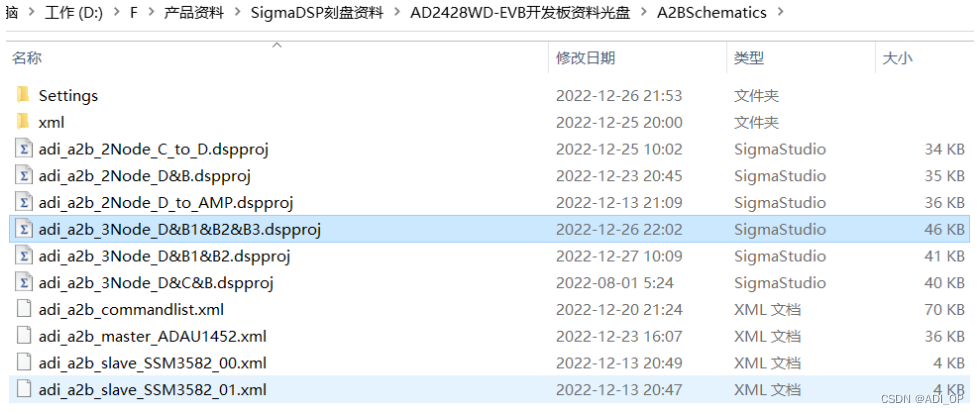

这里用到了我做好的D&B1&B2&B3主工程；

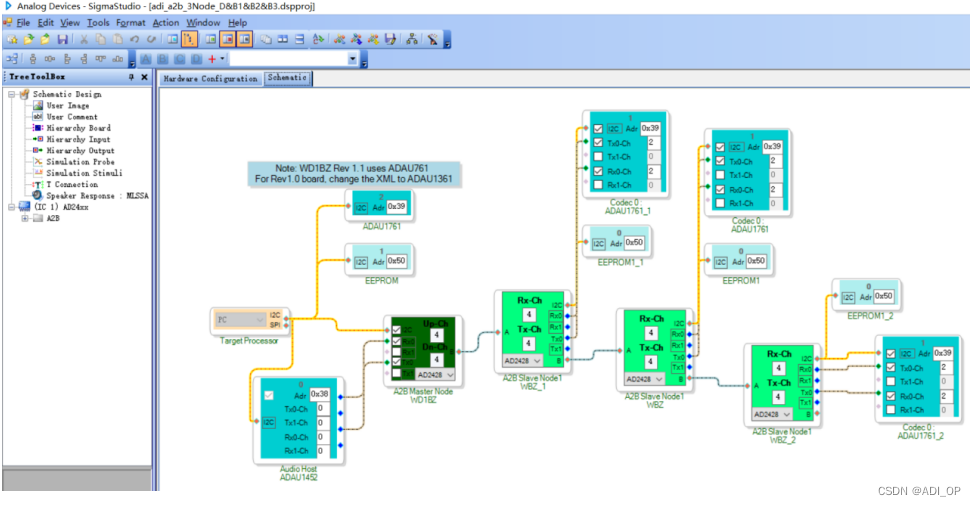

配置A2B工程
这里我就不再一一截图了，跟之前文档中写到的每个DSP配置是一样的，我只写步骤：
- 配置B1板上的ADAU1761；
- 配置B2板上的ADAU1761；
- 配置B3板上的ADAU1761；
- 配置D板上的ADAU1452；
- 配置D板上的ADAU1761；（配5个DSP，属实有点复杂，其实配置好第一次之后，后面再打开工程就不用配置，直接下载工程即可）
- 下载工程；
运行结果
- 下载程序后，D板开始给B1和B2和B3供电，B1和B2和B3板分别亮起3个灯，红绿蓝全部点亮；
- 将D板子绿色输入接口输入模拟音源，我用的是电脑声卡3.5接口输入；
- B1板黑色输出接口接耳机1，听到音乐，音频通过A2B传输到B1；
- B2板黑色输出接口接耳机2，同步听到音乐，音频通过A2B传输到B2；
- B3板黑色输出接口接耳机3，同步听到音乐，音频通过A2B传输到B3；
- 实现这些功能，D板同时需要通过A2B，把I2C配置写到B1和B2和B3板，当这三块板都能听到音乐，就说明I2C也写入成功了，B板上的ADAU1761正常工作；
- 供电、音频传输、I2C配置写入均通过A2B完成。
下章预告
节点配置写来写去都差不多，短期内不再写节点配置了，ADAU1761和ADAU1452可都是非常好用的ADAU系列音频DSP，我们就来做音效，给每个节点板都配上不同的音效，玩点有意思的，让每个节点板都发出自己的声音。
