Transcad学习——比例图出图技巧
最近在分析深圳轨道站点客流分布时，想做一张表示各个站点高峰期客流量更为直观的图片，在CAD中使用比例图专题多选出图会出现以下问题
TransCAD中当一个点有不同数据时，如果只是增加字段个数则会依据各个字段生成柱状图。这是由于软件会将字段中的空值也表示出来的原因。

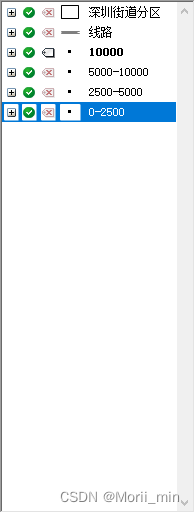

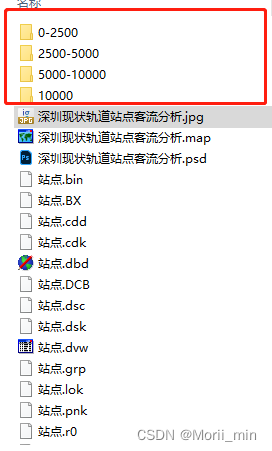

那么该如何使各个站点的客流量仅表现出有数据的部分，同时可以进行分段表示呢？这里我选择将含有各个站点客流量的“站点图层”在文件夹中按照我所需要的分段数量进行复制，如图，我需要四个区段，复制了四次站点层，分别命名并导入TC。

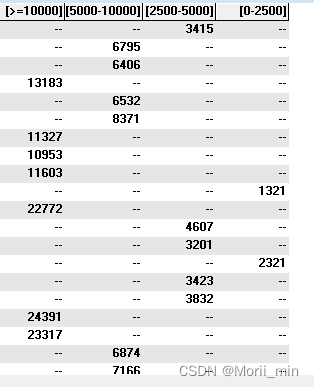

然后对各个站点的总客流量进行分段，依据区段删除不需要的部分。

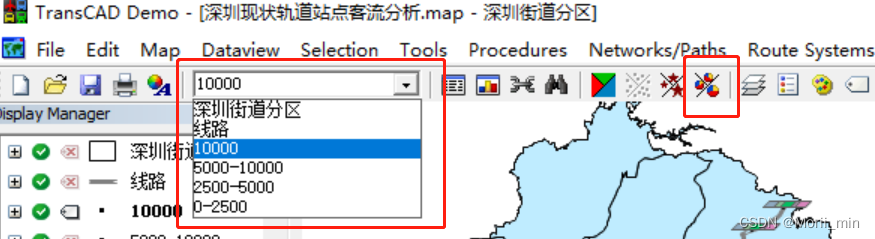

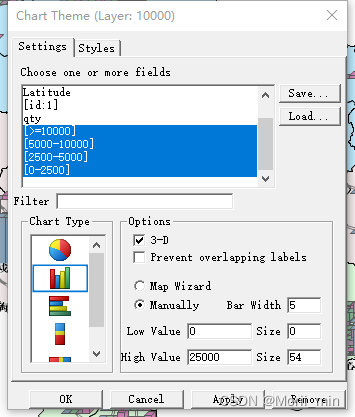

然后对各个图层中的客流量进行比例图处理
则可得出所需示意图
由于图例中的柱状图不太美观，导入PS中进行处理，则可得到效果图。
