工程图关联的技巧，学会它提升出图效率
工程图关联的技巧，学会它提升出图效率

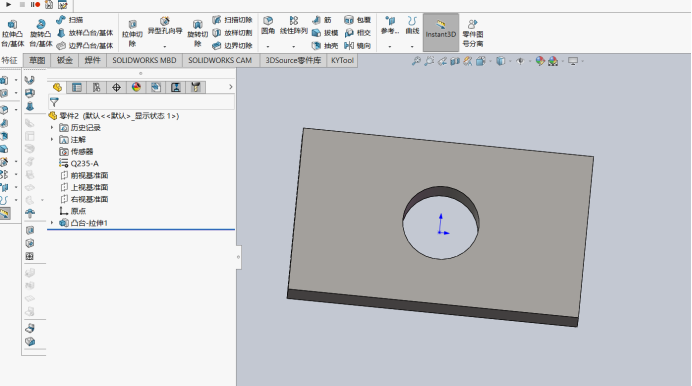

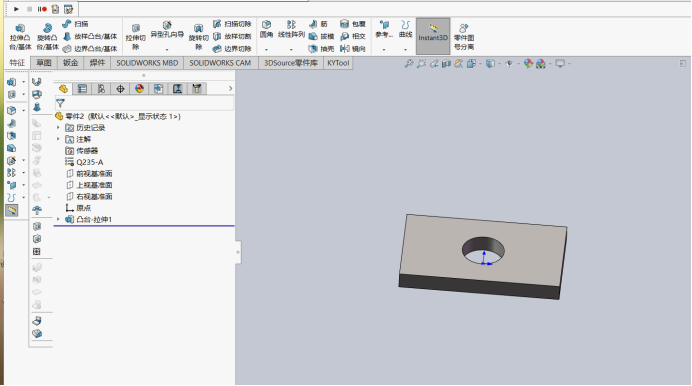

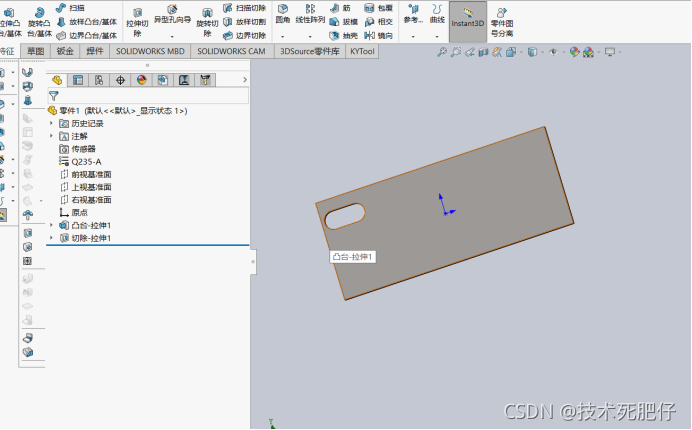

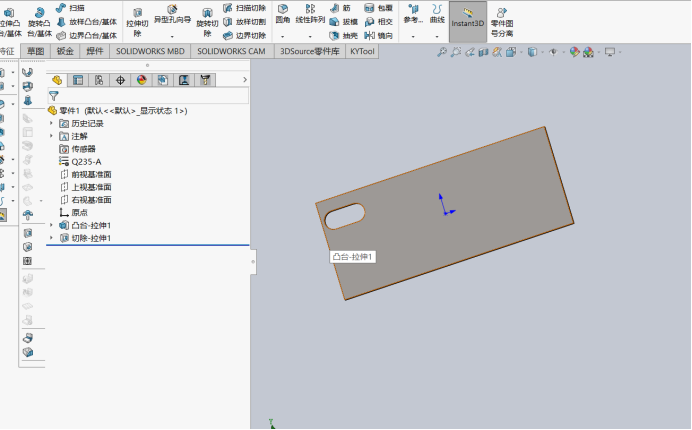

1.打开两张图的模型分别为零件1和零件2。

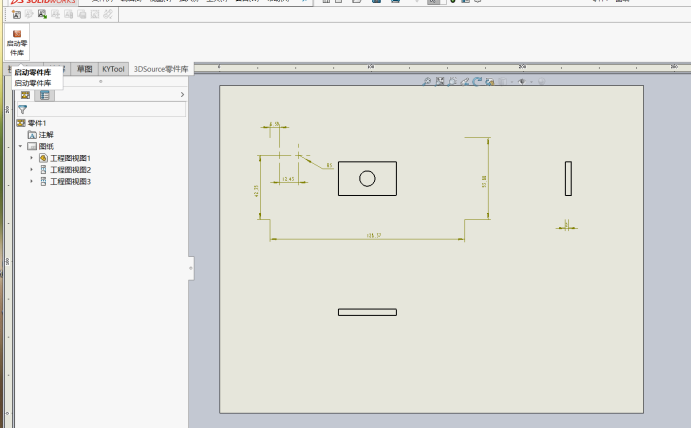

2.打开零件一的工程图。我接下来会将零件1的工程图关联到零件2的模型上。

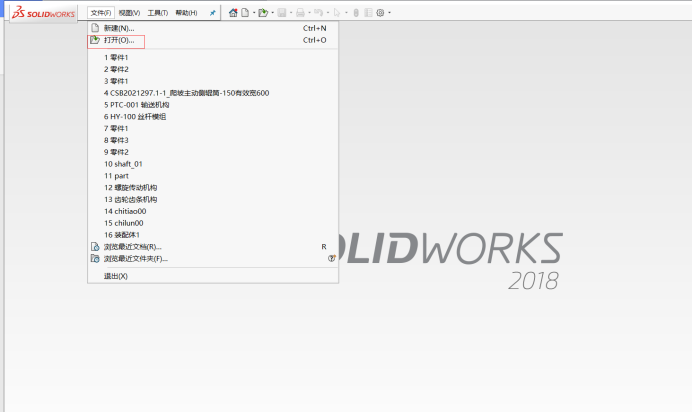

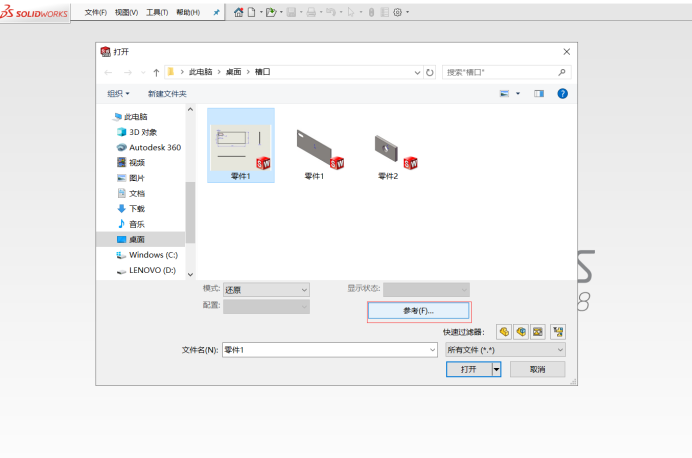

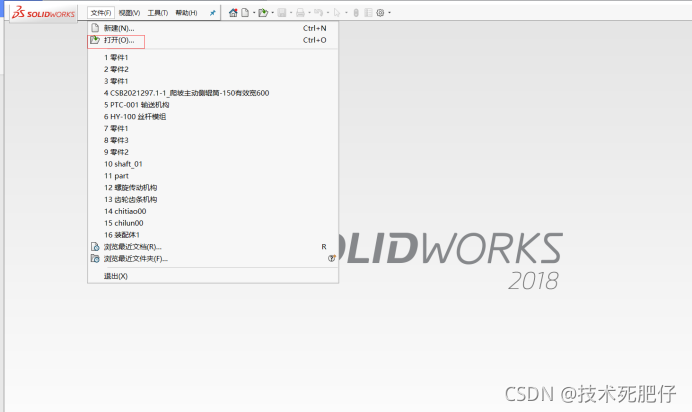

3.点击文件打开。找到零件1的工程图的位置。

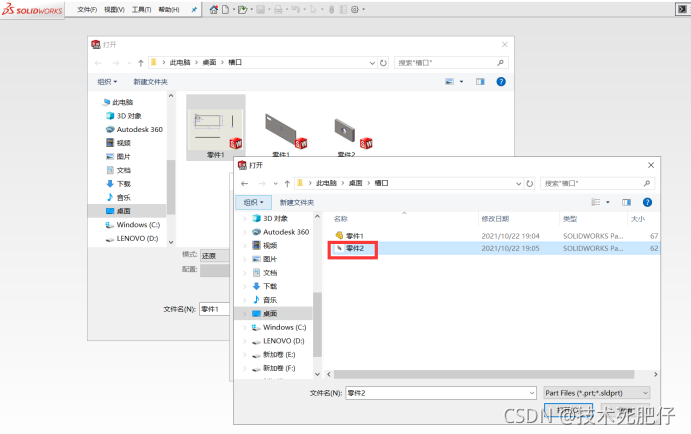

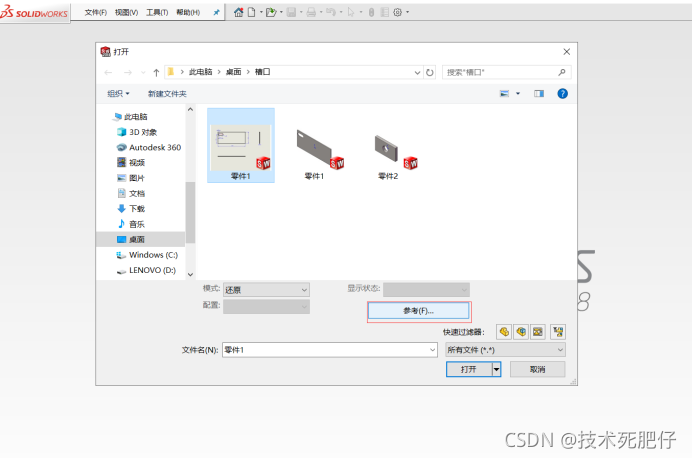

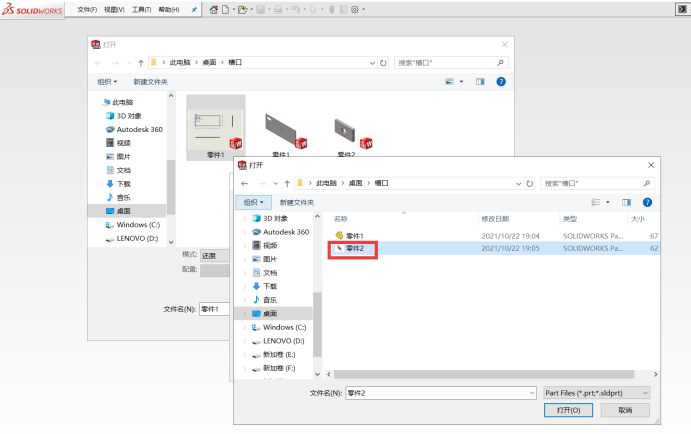

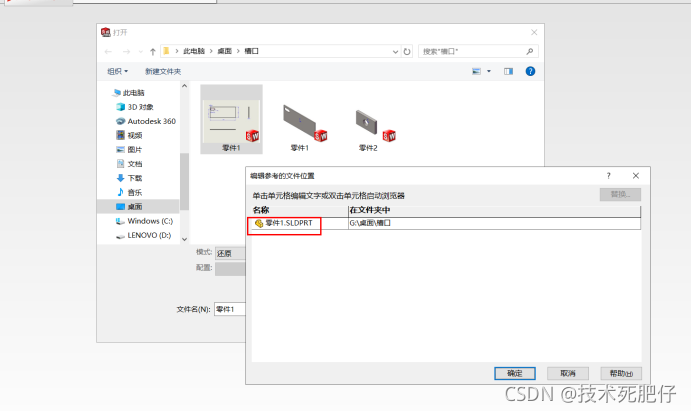

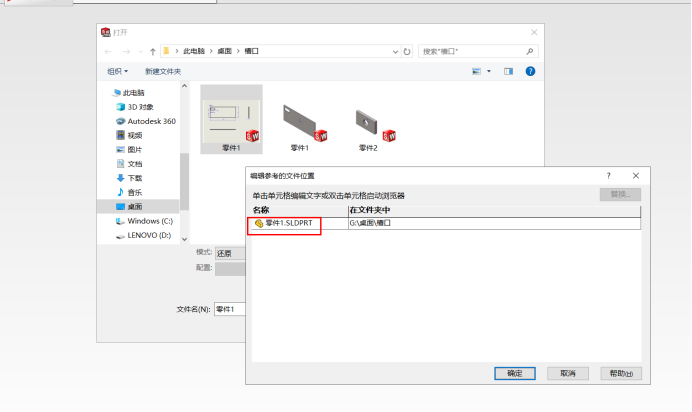

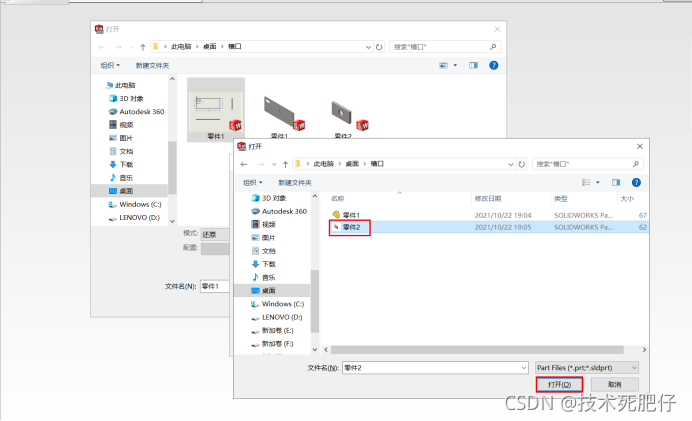

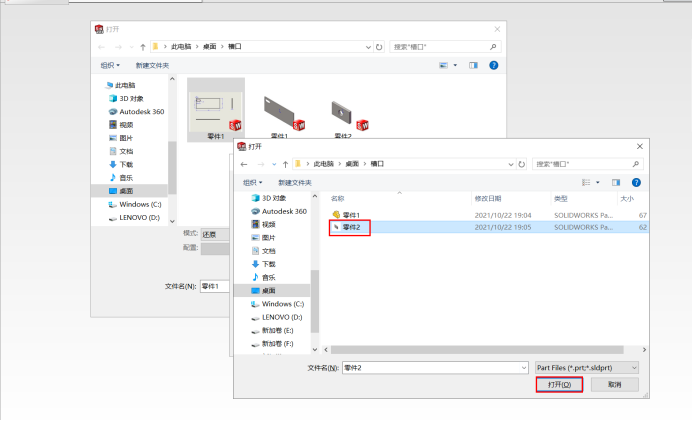

4.点击零件1的工程图，再点击参考。出现一个对话框。双击名称下的零件1，找到零件2的位置。再点击打开。完成后点击确定。

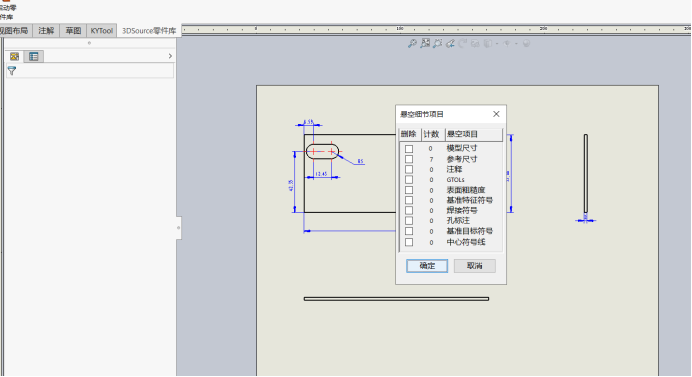

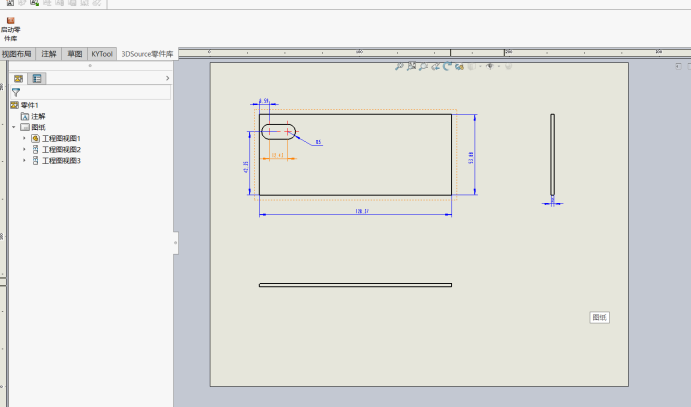

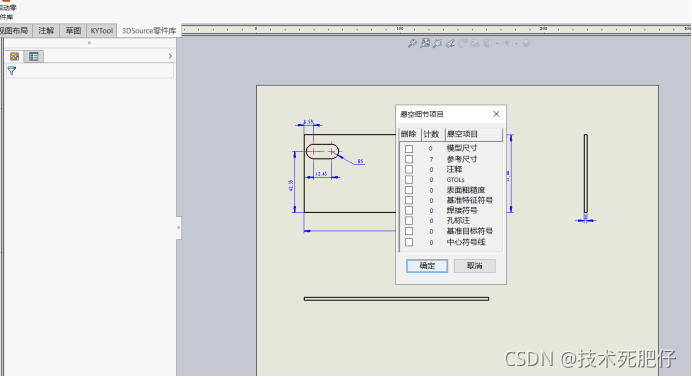

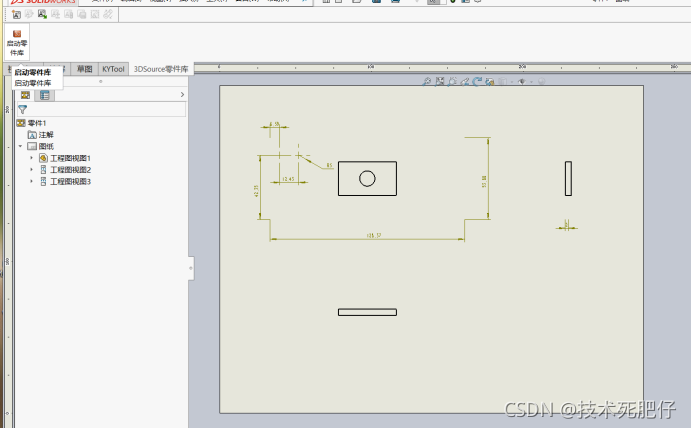

5.再打开零件1的工程图。出现如下对话框，点击确定。如下图所示，工程发生改变。

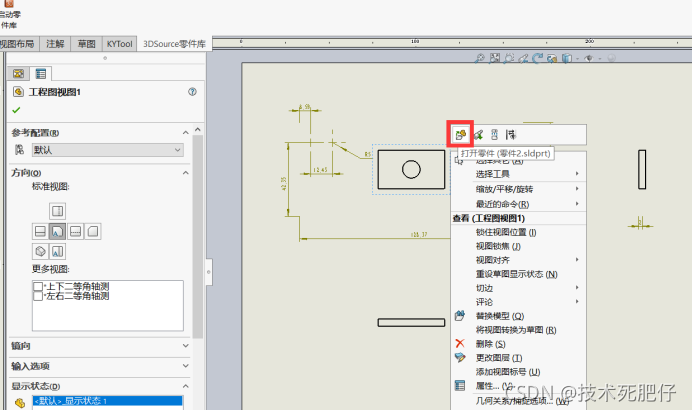

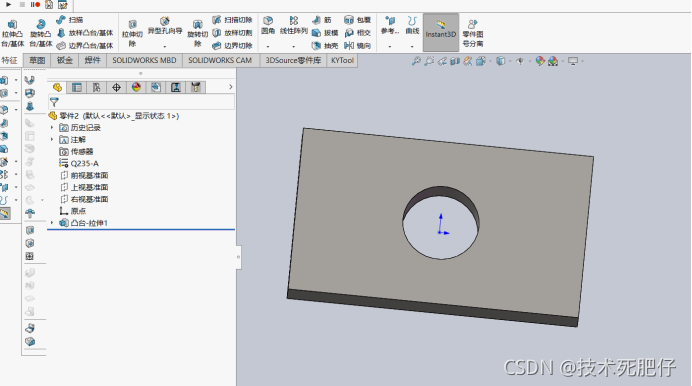

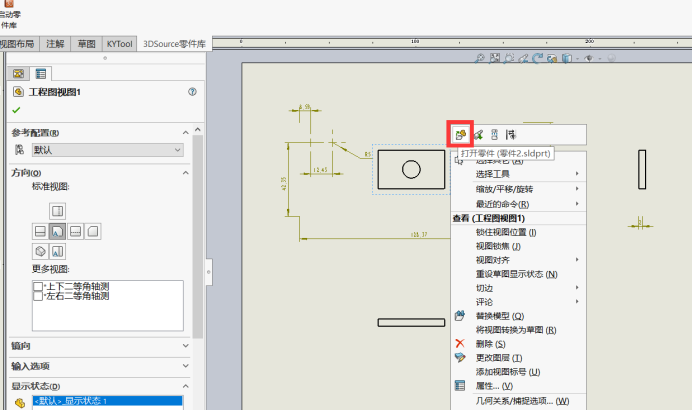

6.点击工程图右击打开出现了零件2，由此可以确定零件1的工程图关联到零件2了。
