前言

本文章是总结EDA设计与实践课程的成果，设计题目为出租车计价器

以下是本篇文章正文内容

一、系统功能及设计要求

1.系统功能

出租车启动和停驶由司机控制。启动后显示里程，用四位数字显示，精确到1公里；停止后显示金额，四位显示，格式为XXXX，精确到1元。
功能：
1、当行程小于基本里程时，显示起步价，基本里程设3公里，起步价设5元。
2、当行程大于基本里程时，每多行一公里，在起步价上加2元；不足一公里按一公里收费。
3、当出租车等待时，由司机按下等候键，每等待一分钟加1元，不足一分钟的按一分钟计算。
4、此处用脉冲信号模拟轮胎的转数，设每计一个脉冲汽车前进100米。

2.设计要求

系统设计一个频率为1Hz的基本脉冲，该脉冲用于等待计时和轮胎转数。
一个该脉冲表征1s；用于计轮胎转数时，计10个记为1公里。用于等待计时时，计60个记为1分钟。
设计拨动开关A 用于控制和表征模拟出租车的钥匙（插入钥匙和拔出钥匙）。
拨动开关B 用于控制和表征模拟客人的上下车行为（预备上车和即将下车）。
拨动开关C 用于控制和表征模拟出租车行驶状态（行驶或等待）。
一个四位七段数码管用于分时分状态表示里程数或总计价。

二、系统设计方案、Verilog源程序与仿真结果分析

本系统采用层次化、模块化的设计方法，设计顺序为自下向上。首先实现系统框图中的各子模块，然后由顶层模块调用各子模块来完成整个系统。

1.计数分频模块div

输入：基准时钟100MHz，频率信号CLK_100M，重置信号reset
输出：1Hz频率时钟信号CLK

module div(input clk_100M,input reset,output reg clk);reg [31:0] count;always@(posedge clk_100M , negedge reset)beginif(!reset)beginclk<=1'd0;count=32'd0;endelse if(count==32'd50_000000)begincount<=32'd0;clk<=!clk;endelsecount<=count+1'd1;end
endmodule

clk_100M为主频，当reset为1时，div模块工作，此处为了仿真采取六分频，clk_100M触发6个周期，clk输出1个周期。

2.计程模块distancecount

输入：1HZ频率时钟信号CLK，模块使能信号work，计程开始信号start，计程重置信号reset
输出：16位二进制里程计数值distance，里程使能输出distance_enable

module distanceCount(input clk,input work,input start,input reset,output reg [15:0] distance,output reg distance_enable);  always@(posedge clk or negedge reset)beginif(!reset)begindistance<=16'd0;endelse if(start&&work)beginif(distance[3:0]==9)begindistance[3:0]<=4'd0;if(distance[7:4]==9)begindistance[7:4]<=4'd0;if(distance[11:8]==9)begindistance[11:8]<=4'd0;if(distance[15:12]==9)distance[15:12]<=4'd0;elsedistance[15:12]<=distance[15:12]+1'd1;end        else    distance[11:8]<=distance[11:8]+1'd1;end            elsedistance[7:4]<=distance[7:4]+1'd1;endelsedistance[3:0]<=distance[3:0]+1'd1;endend//产生distance_enable信号always@(posedge clk or negedge reset)beginif(!reset)begindistance_enable<=1'd0;endelseif(distance>=16'd2)begindistance_enable<=1'd1;endend
endmodule

当reset为1时，distancecount模块工作。当work为0时，车无顾客，不论start为0还是为1，即不论此时车停止还是行驶，distance里程均为0，distance_enable也为0；当work为1时，车有顾客，start为0时车停止，distance里程不增即为0，start为1时车行驶，distance里程增加；当distance大于3公里时，distance_enable为1，代表此时里程增加就要计费。

3.计时模块timecount

输入：1HZ频率时钟信号CLK，计时开始信号start，计时重置信号reset
输出：8位二进制计时秒输出s，8位二进制计时分输出m，计时使能输出time_enable

module timeCount(input clk,input reset,input start,output reg [7:0] s,output reg [7:0] m,output wire time_enable);always@(posedge clk or negedge reset)beginif(!reset)begins<=8'd0;m<=8'd0;endelse if(!start)beginif(s[3:0]==9)begins[3:0]<=4'd0;if(s[7:4]==5)begins[7:4]<=4'd0;if(m[3:0]==9)beginm[3:0]<=4'd0;if(m[7:4]==5)m[7:4]<=4'd0;elsem[7:4]<=m[7:4]+1'd1;endelsem[3:0]<=m[3:0]+1'd1;endelses[7:4]<=s[7:4]+1'd1;endelses[3:0]<=s[3:0]+1'd1;endendassign time_enable=((m[7:0]>=8'd1)&&(s[7:0]==8'd0))?1'd1:1'd0;
endmodule

当reset为1时，timecount模块工作。Start为1时，不计算等待时间。当start为0时，计算等待时间。每过一秒，s增加1，当s计到60时清零，m进1，同时time_enable产生一个脉冲，代表一分钟增一次等待费用。

4.控制模块control

输入：控制开始信号start，计程使能信号distance_enable，计时使能信号time_enable
输出：选择脉冲信号select_clk

module control(input start,input distance_enable,input time_enable,output wire select_clk);assign select_clk=start?distance_enable:time_enable;
endmodule

当start为0时，select_clk的值为time_enable的值；当start为1时，select_clk的值为distance_enable的值。

5.计费模块fee

输入：计费工作信号work，计费使能信号start，选择脉冲信号select_clk，计费重置信号reset，1HZ频率时钟工作信号CLK
输出：16位二进制费用输出fee

module fee(input work,input start,input select_clk,input reset,input clk,output reg [15:0] fee);reg [3:0]cnt=0;always@(posedge clk or negedge reset or negedge work)beginif(!reset&&!work)fee<=16'd5;else if(select_clk==1'd1&&start==0&&work==1)beginif(fee[3:0]==4'd9)beginfee[3:0]<=4'd0;if(fee[7:4]==4'd9)beginfee[7:4]<=4'd0;if(fee[11:8]==4'd9)beginfee[11:8]<=4'd0;if(fee[15:12]==4'd9)fee[15:12]<=4'd0;elsefee[15:12]<=fee[15:12]+1'd1;endelsefee[11:8]<=fee[11:8]+1'd1;endelse fee[7:4]<=fee[7:4]+1'd1;endelse fee[3:0]<=fee[3:0]+1'd1;endelse if(select_clk==1'd1&&start==1&&work===1)begincnt<=cnt+1;if(cnt==11)begincnt<=0;repeat(2)beginif(fee[3:0]==4'd9)beginfee[3:0]=4'd0;if(fee[7:4]==4'd9)beginfee[7:4]=4'd0;if(fee[11:8]==4'd9)beginfee[11:8]=4'd0;if(fee[15:12]==4'd9)fee[15:12]=4'd0;elsefee[15:12]=fee[15:12]+1'd1;endelsefee[11:8]=fee[11:8]+1'd1;endelse fee[7:4]=fee[7:4]+1'd1;endelse fee[3:0]=fee[3:0]+1'd1;      endendendend
endmodule

当reset为1时，fee模块工作。Select_clk为1代表计费使能。work为0时无顾客，费用一直为起步价5，当work为1时，有顾客开始计价。当start为0时，车停止，代表此时等待计费，每等一分钟，费用加1；当start为1时，车行驶，代表此时行驶计费，每行驶1公里，费用加2。

6.数码管显像模块smg_ip_model

输入：1HZ频率时钟工作信号CLK，显像工作信号work，显像使能信号start，显像重置信号reset，16位二进制费用输入fee，16位二进制里程输入dis
输出：4位数码管位选信号sm_wei，8位数码管段选信号sm_duan

module smg_ip_model(input clk,input work,input start,input reset,input [15:0] fee,input [15:0] dis,output [3:0] sm_wei,output [7:0] sm_duan);//分频integer clk_cnt;reg clk_400Hz;always@(posedge clk, negedge reset)beginif(!reset)beginclk_400Hz<=1'd0;clk_cnt=32'd0;endelse if(clk_cnt==32'd1000)beginclk_cnt<=32'b0;clk_400Hz<=!clk_400Hz;endelseclk_cnt<=clk_cnt+1'd1;//位控制endreg [3:0] wei_ctrl = 4'b1110;always@(posedge clk_400Hz)wei_ctrl<={wei_ctrl[2:0],wei_ctrl[3]};//段控制reg [3:0] duan_ctrl;always@(wei_ctrl)beginif(work)case(wei_ctrl) 4'b1110:duan_ctrl=dis[3:0];4'b1101:duan_ctrl=dis[7:4];4'b1011:duan_ctrl=dis[11:8];4'b0111:duan_ctrl=dis[15:12];default:duan_ctrl=4'hf;endcaseelse if(!work)case(wei_ctrl) 4'b1110:duan_ctrl=fee[3:0];4'b1101:duan_ctrl=fee[7:4];4'b1011:duan_ctrl=fee[11:8];4'b0111:duan_ctrl=fee[15:12];default:duan_ctrl=4'hf;endcaseend//解码reg [7:0]duan;always@(duan_ctrl)case(duan_ctrl)4'h0:duan=8'b1100_0000;4'h1:duan=8'b1111_1001;4'h2:duan=8'b1010_0100;4'h3:duan=8'b1011_0000;4'h4:duan=8'b1001_1001;4'h5:duan=8'b1001_0010;4'h6:duan=8'b1000_0010;4'h7:duan=8'b1111_1000;4'h8:duan=8'b1000_0000;4'h9:duan=8'b1001_0000;default:duan=8'b1100_0000;endcaseassign sm_wei=wei_ctrl;assign sm_duan=duan;endmodule

当reset为1时，smg_ip_model模块工作。sm_wei在e、d、b、7间循环，即是在1110、1101、1011、0111间循环，循环选中数码管。work为1时，数码管显示里程数，dis为7，即为f8，而且显示在e选中的个位数码管上，其他位的数码管均显示0，即为c0。

7.顶层模块taximeter

输入：100MHZ频率时钟工作信号CLK_100M，模块复位信号reset，模块工作信号start，模块使能信号work
输出：4位数码管位选信号sm_wei，8位数码管段选信号sm_duan

module taximeter(clk_100M, reset,start,sm_wei,sm_duan,work);input clk_100M,reset,start,work;output [3:0] sm_wei;output [7:0] sm_duan;wire [15:0]distance;wire [7:0] s;wire [7:0] m;wire [15:0] fee;wire clk;wire distance_enable;wire time_enable;wire select_clk;reg clk_car;reg [31:0] count;always@(posedge clk , negedge reset)beginif(!reset)beginclk_car<=1'd0;count=32'd0;endelse if(count==32'd5)begincount<=32'd0;clk_car<=!clk_car;endelsecount<=count+1'd1;end div u0(.clk_100M(clk_100M),.clk(clk),.reset(reset));distanceCount u2(.work(work),.clk(clk_car),.start(start),.reset(reset),.distance(distance),.distance_enable(distance_enable));timeCount u4(.clk(clk),.reset(reset),.start(start),.s(s),.m(m),  .time_enable(time_enable));control u3(.start(start),.distance_enable(distance_enable),.time_enable(time_enable),.select_clk(select_clk));fee u5(.work(work),.start(start),.reset(reset),.fee(fee),.select_clk(select_clk),.clk(clk));smg_ip_model u6(.work(work),.start(start),.fee(fee),.reset(reset),.clk(clk_100M),.dis(distance),.sm_wei(sm_wei),.sm_duan(sm_duan));endmodule

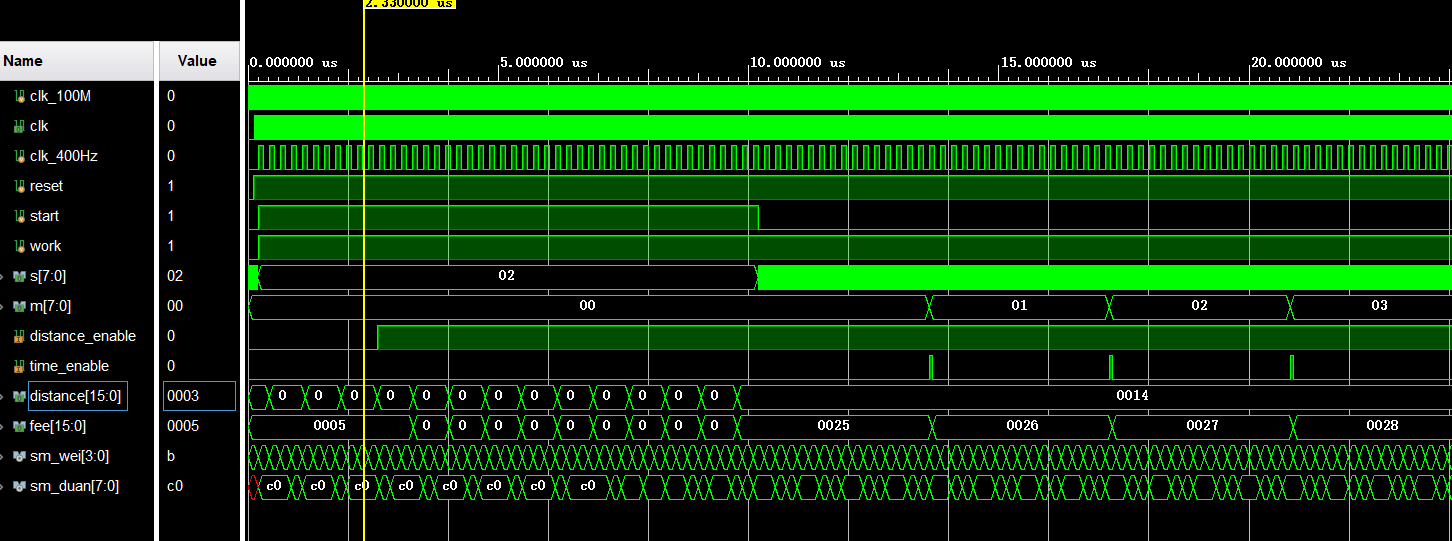

当reset为1时，taximeter模块工作。work为0时，无顾客，distance里程、fee费用一直为0。work为1时，有顾客，当start为1是，汽车行驶，distance里程加1，费用为起步价5，当distance大于3时，每公里2元。当start为0时，汽车停止行驶，开始等待计费，每等待1分钟，费用加1元，此时distance不变化。最后work为0，顾客下车，distance里程和fee费用都不再变化。

三、约束与综合

1.原理图

2.引脚配置图

W7,W6,U8,V8,U5,V5,U7,V7：八段数码管显示0-7
W4,V4,U4,U2：四个片选信号
W5：clk时钟
reset：车钥匙，1为启动汽车
start：油门，1汽车行驶，0汽车停止
work：代表顾客，1代表接客，0代表接待结束

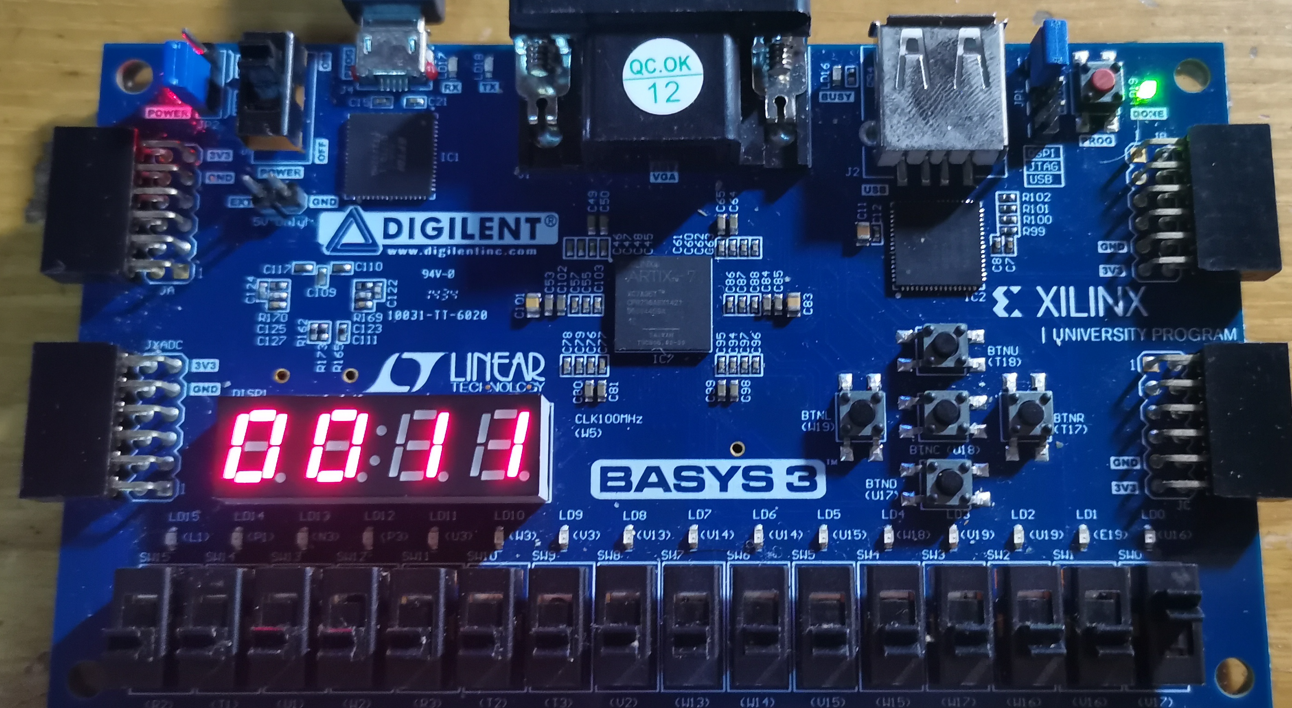

四、系统硬件测试

启动油门，显示起步价5元。

顾客上车，汽车行驶，里程开始增加。


若此时下车，费用为起步价5元。

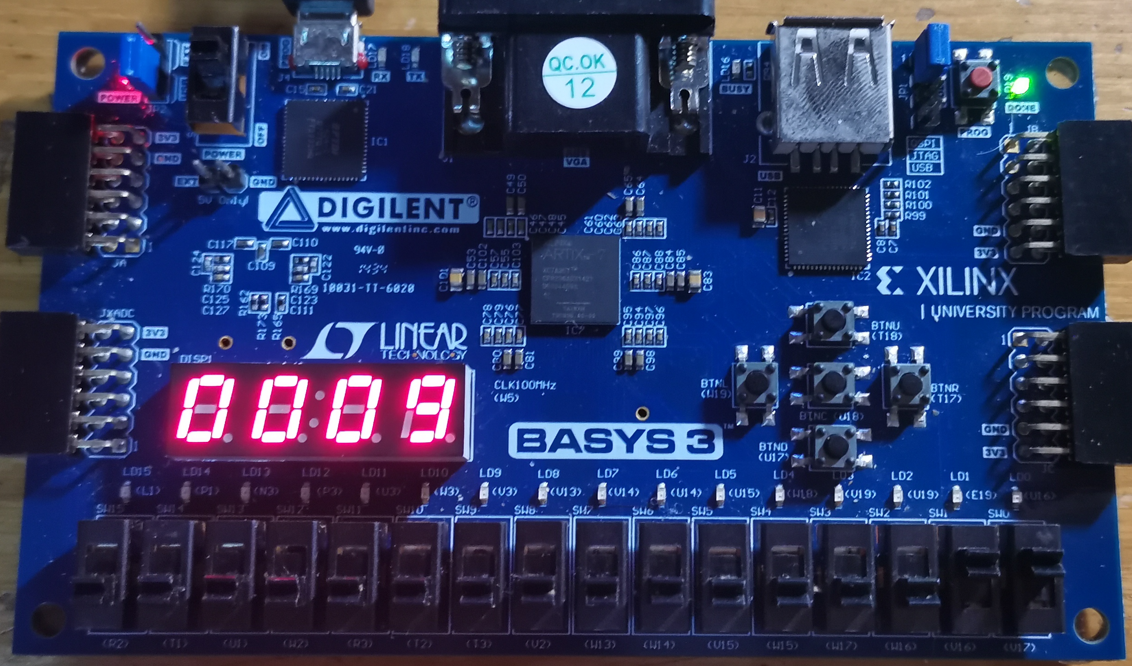

行驶至5公里时，价格为9元。


当汽车停止行驶，每等待1分钟，价格加1，顾客下车显示价格。

总结

以上就是本文章所有内容，详细总结了出租车计价器设计的全过程。
