前言
生成电装过程文件： 焊接装配图
文件作用：人工贴片或焊接电路板时，帮助焊接人员快速找到BOM表中器件在电路板上的位置。
1、打开PCB文件。

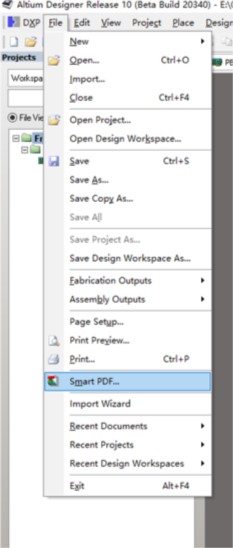

2、File->Smart PDF

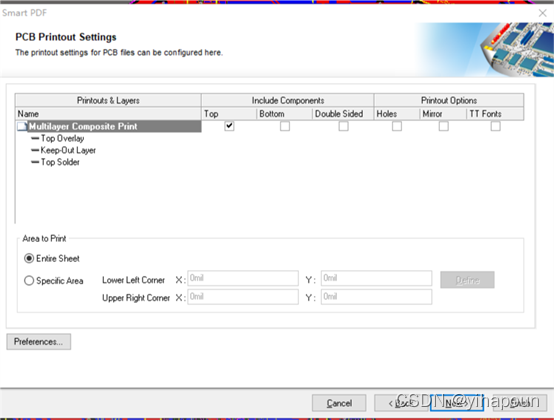

3、不需要显示的层删掉。若要打印top层则留下如下三层

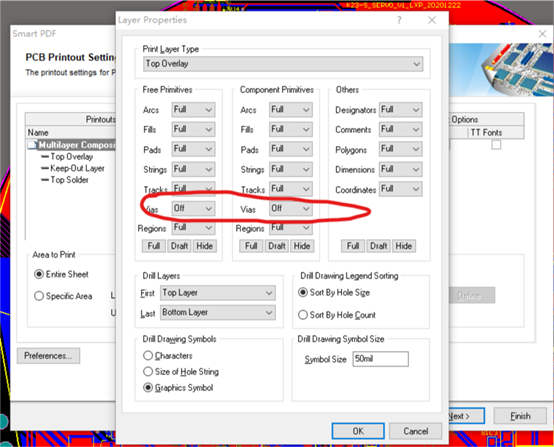

4、装配图中不显示过孔via ： 打开每层设置，降Vias选择为Off

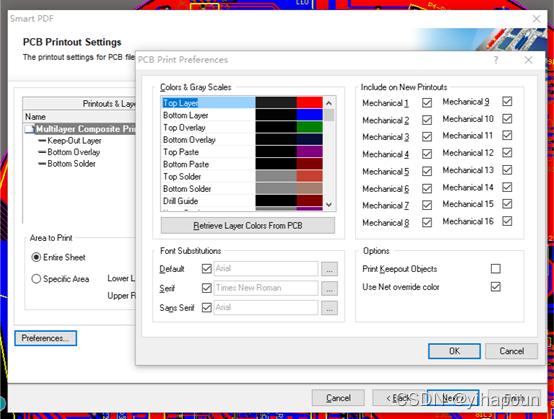

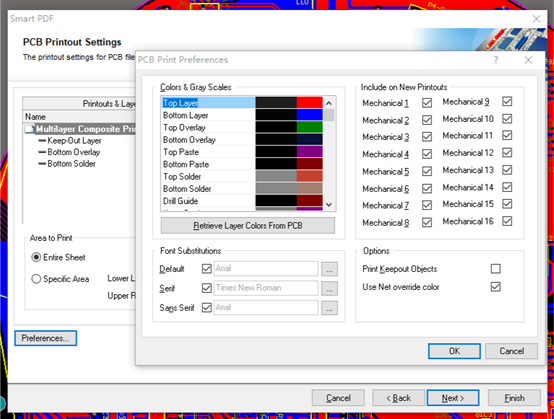

5、每一层的颜色可以点击Preferences 设置

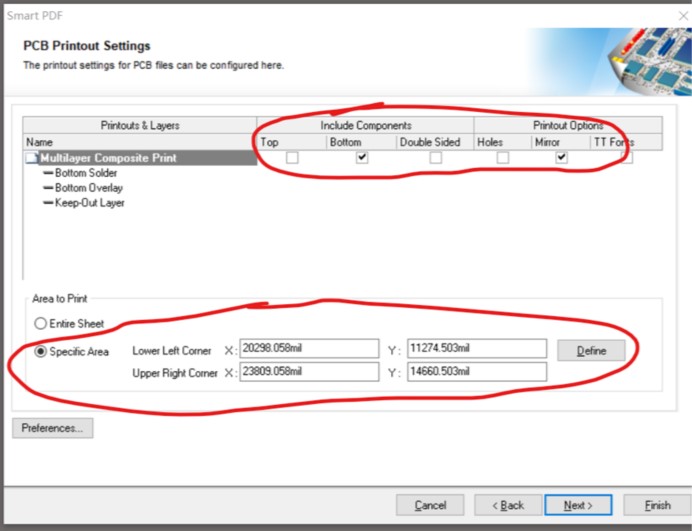

6、生成底层装配图时， 选择Botoom， 同时勾选Mirror 将底层镜像输出。自定义打印输出区域，点击Define 在PCB中选中打印区域。

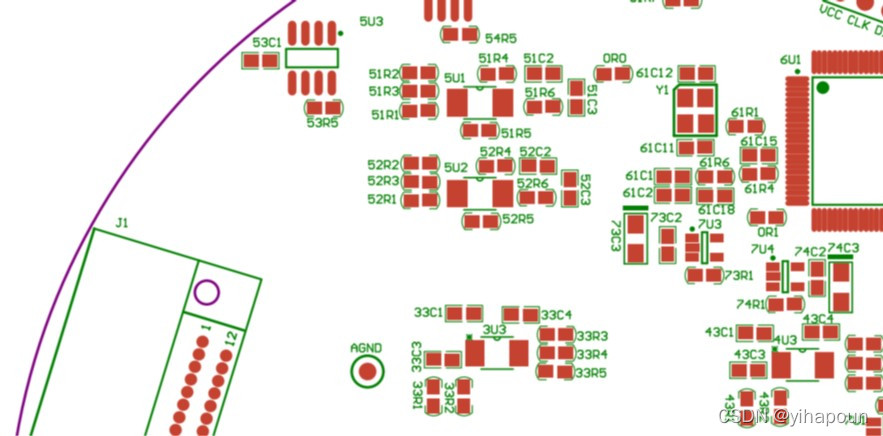

7 效果图
