Allegro导出坐标、丝印、装配图文件
坐标文件
坐标文件是贴片厂SMT时必不可少的生产文件，在Allegro16.6中导出坐标文件的方法如下：
- 首先使用Allegro PCB Design GXL打开一个设计好的pcb文件（后缀名为.brd）

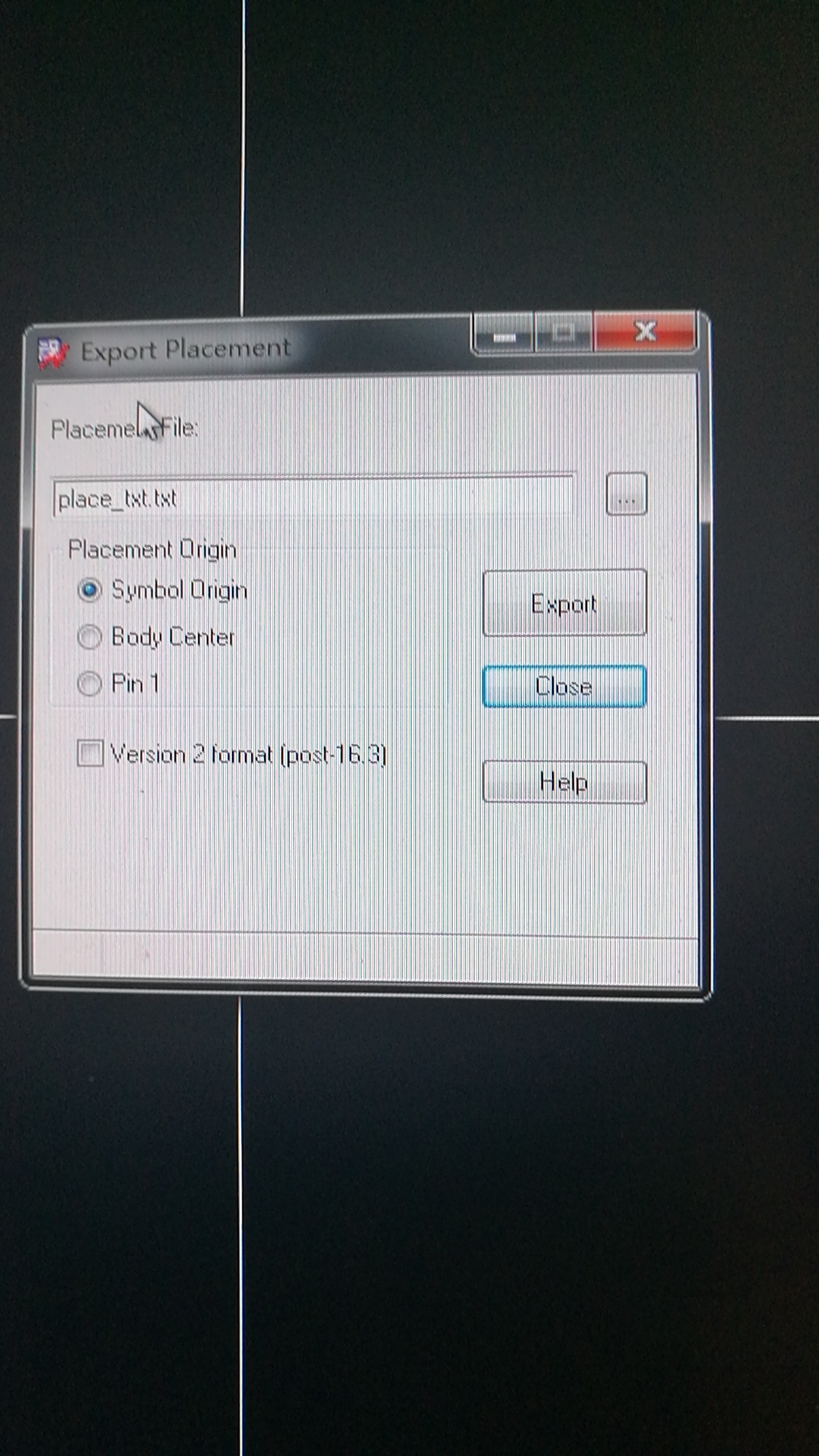

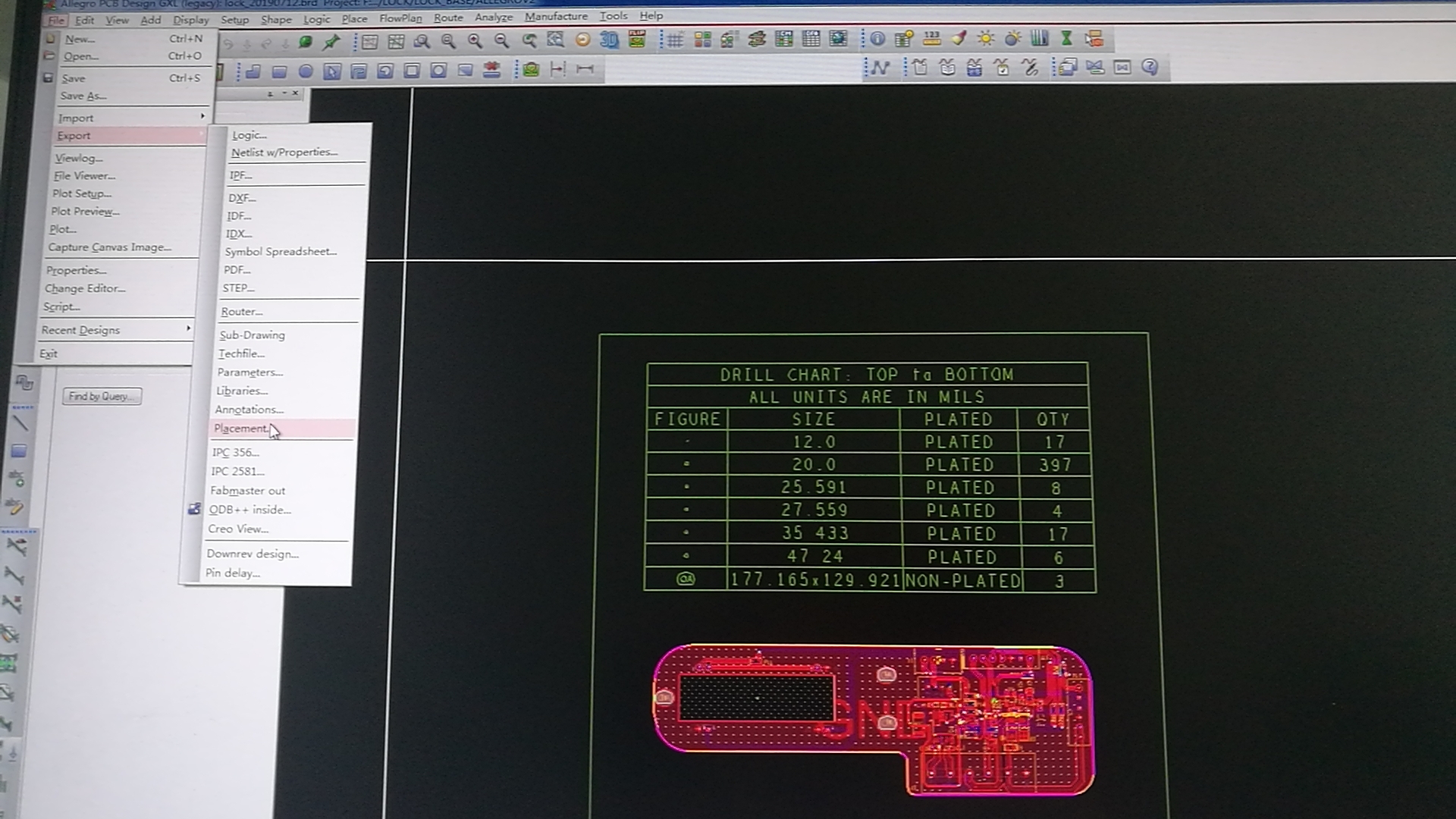

然后按照上图点击File—Export—Placement，如下图所示，会弹出对话框，选择好文件保存位置Place Origin为参考原点

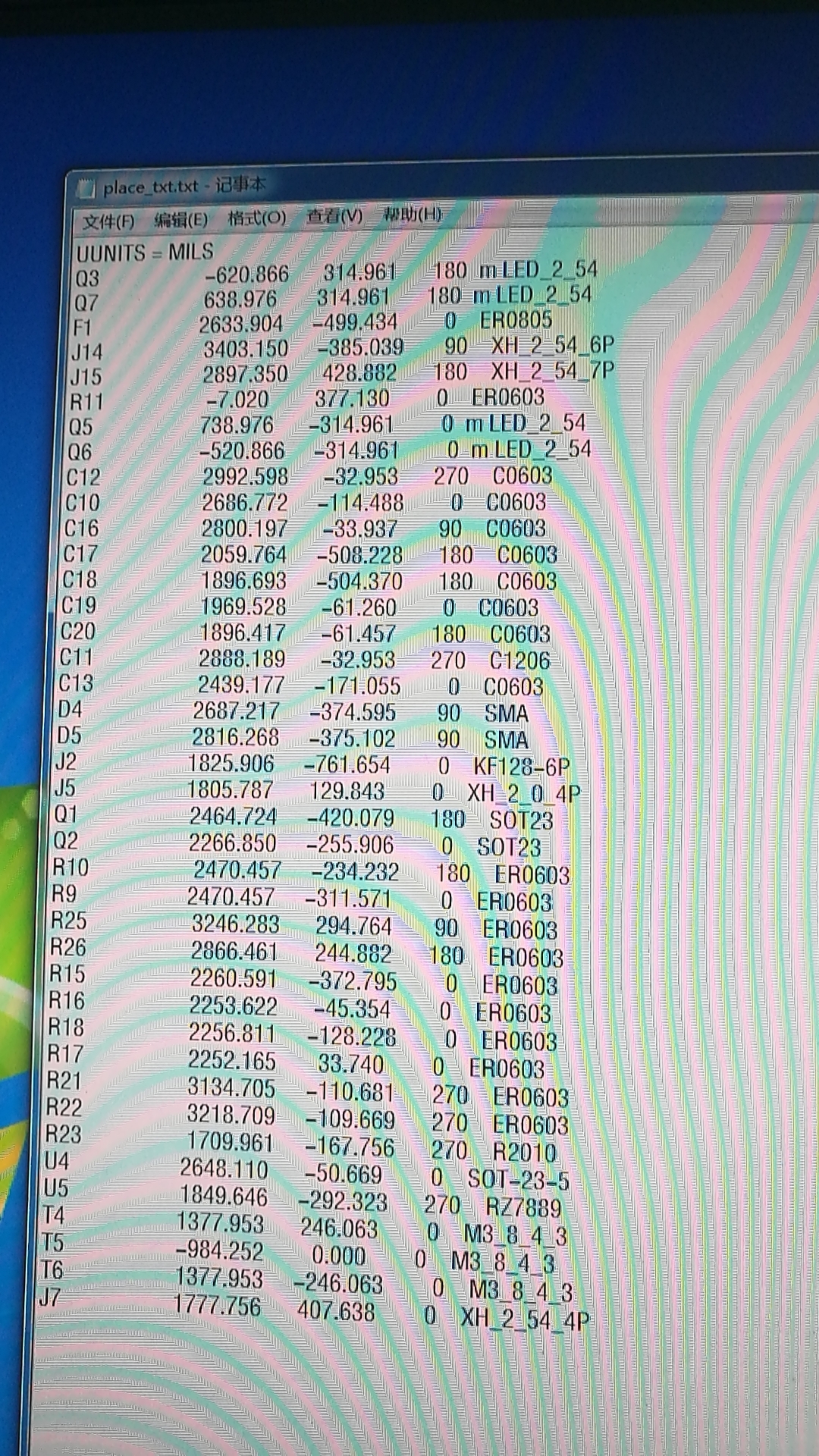

然后点击Export后，坐标文件输出完成
