STM32+FPGA FSMC实验

本质是把FPGA当做一个SRAM去操作。

首先调试STM32写入FPGA数据，FPGA通过串口发出接收的数据。

STM32部分

1、首先通过cube配置stm32

原理图地址总线如下

 原理图数据总线如下：

原理图其余部分

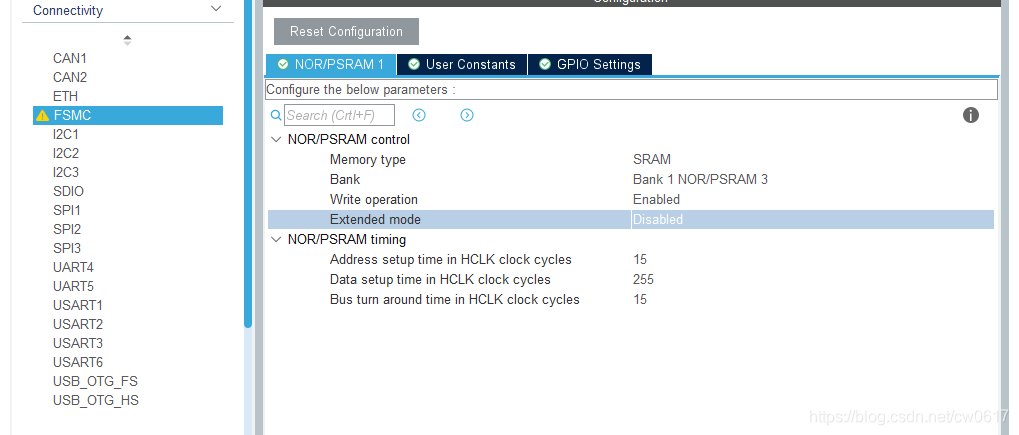

cube配置如下

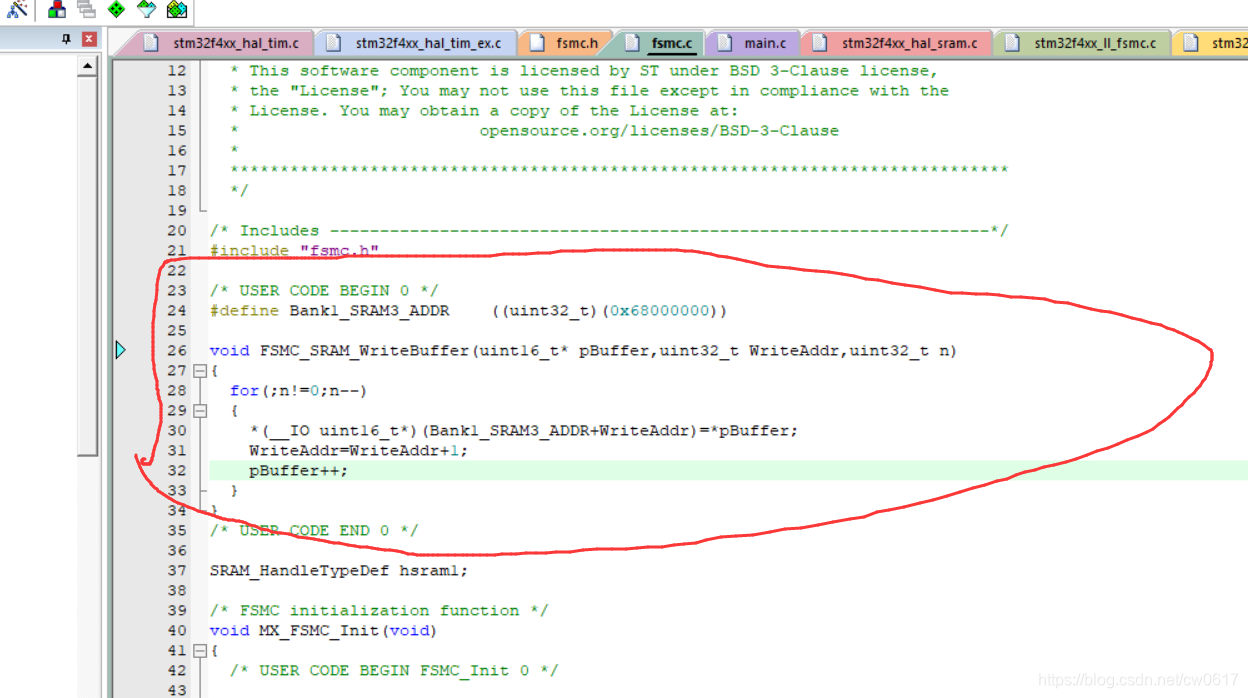

2、打开工程，在FSMC配置文件中加入这一段写FSMC。

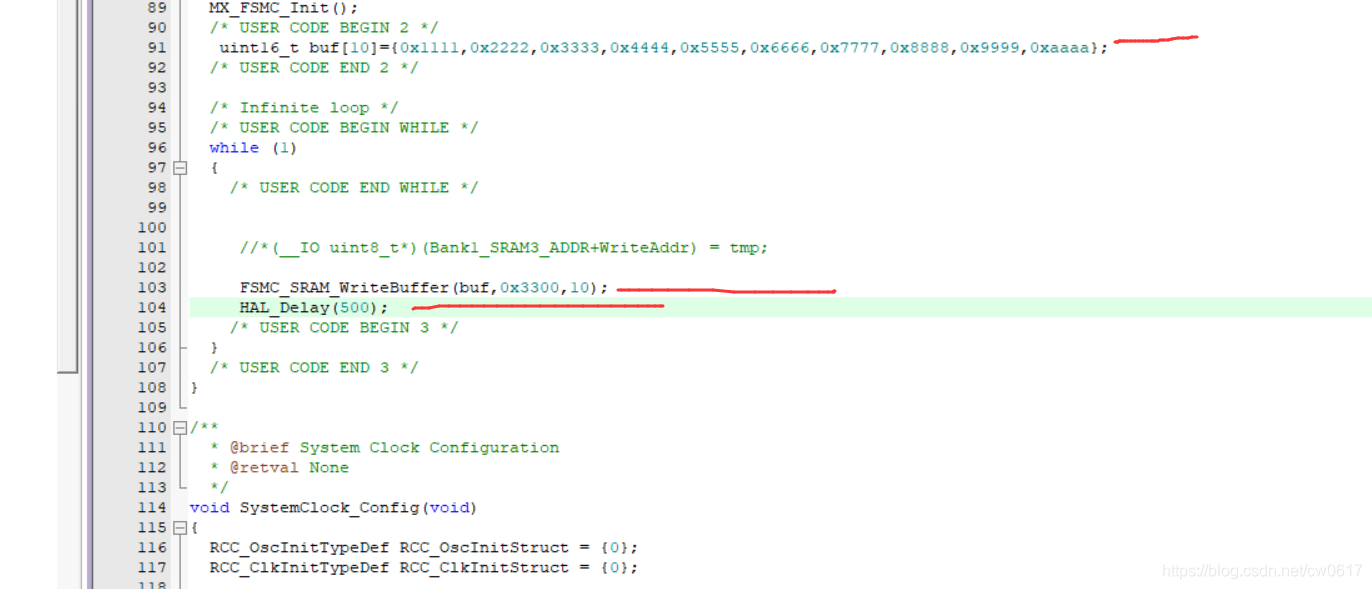

 3、主函数中加入这三句话，则实现了对FSMC的循环写

FPGA部分

首先要知道FPGA模拟了一个SRAM。在FSMC_NWE下降沿代表有新数据写入了。我们接收的STM32数据应该首先存起来。之后再通过串口发送。

在每个FSMC_NWE的下降沿存储一个16位的数据。

 FPGA将从STM32接收到的数据通过串口发出如下

调试STM32读出FPGA数据。

1、在应用过程中往往是FPGA作为接口采集了大量数据需要通过FSMC去传输到STM32的。基本思路是每当FPGA准备好数据时，我们通过一个IO口告诉STM32数据准备好了。

2、这个时候STM32开始进行FSMC读操作，函数是

 DATA = *( vu16*)((u32)(0x68000000)+CC);     //CC是从哪个地址开始读取数据
3、FPGA程序就是根据地址来给出具体的数据，对数据总线操作。
