静电释放保护基础知识
ESD保护
- 静电释放保护基础知识
- ESD静电释放基本原理
- 如何保护集成电路系统免受ESD损害
- 选择合适ESD时需考量的因素
- 介绍ESD的工作电压
- IEC 61000-4-2标准的解读
- 分析钳位电压Vclamp 对电路保护的关键作用
- 二极管的电容（寄生电容CL）对信号完整度的影响
- 如何选择合适的ESD保护产品并找到更多的ESD相关资料
究竟什么是ESD

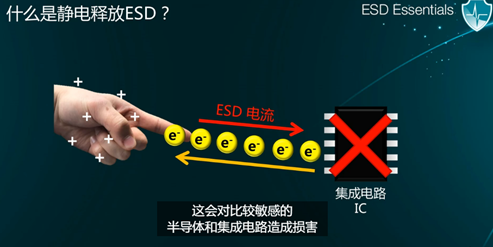

众所周知 物体会在与其他物体接触与摩擦中产生并积累电荷
举个例子 人类的皮肤经常会在与物体的接触和摩擦中失去电子，从而积累正电荷 当积累了很多正电荷的物体与一个导体距离非常近或接触的时候,电子将会快速
从导体转移到积累正电荷的物体上,这个电子快速转移的过程就是静电释放
英文简称ESD

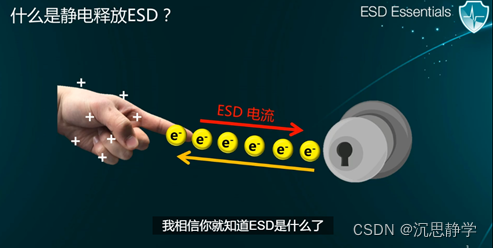

当你在干燥的天气脱了大衣 又去抓金属门把手的时候
我相信你就知道ESD是什么了

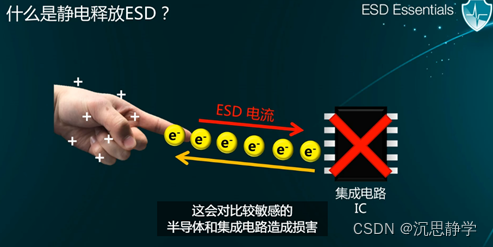

一般而言 ESD可能会高达上千伏特，这会对比较敏感的半导体和集成电路造成损害

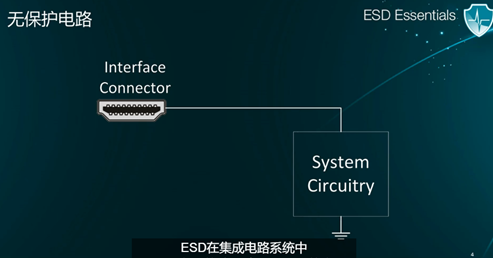

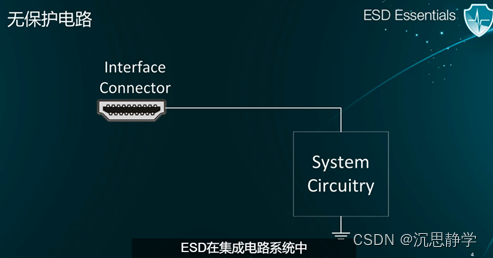

ESD在集成电路系统中对裸露在外的接口有非常重要的作用

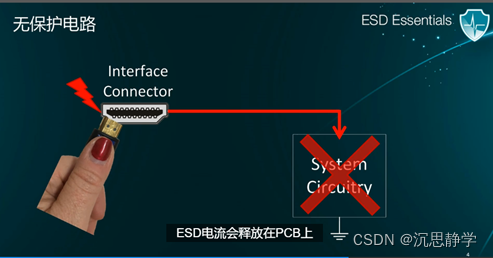

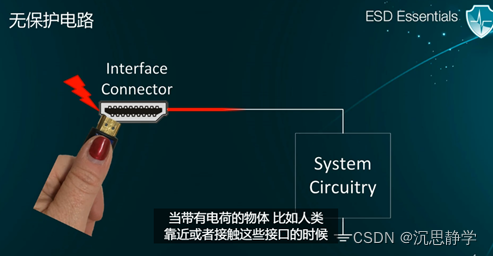

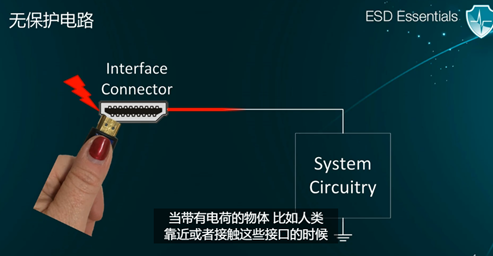

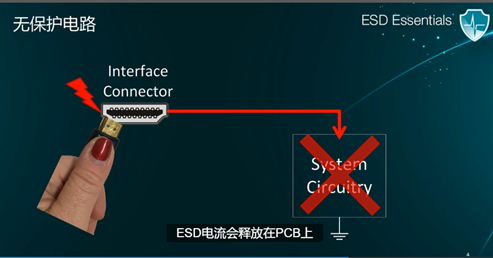

当带有电荷的物体，比如人类靠近或者接触这些接口的时候，ESD电流会释放在PCB上，很容易对电路造成损害

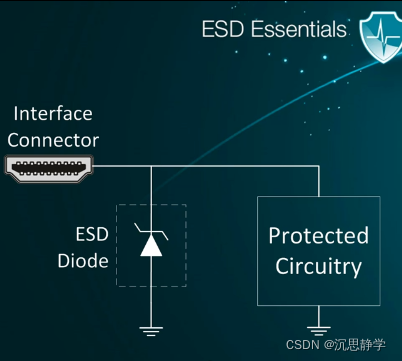

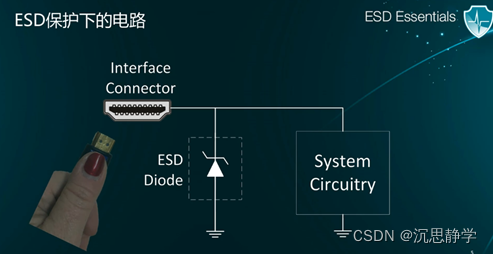

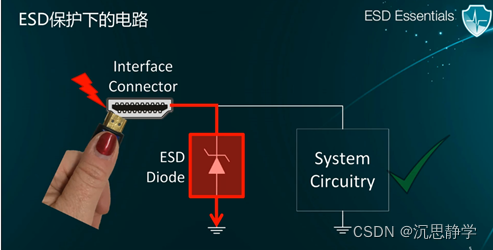

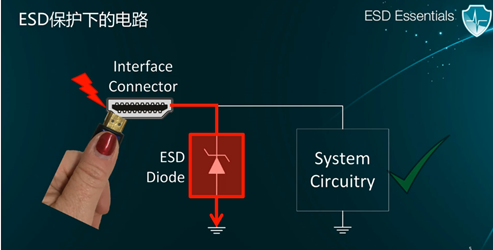

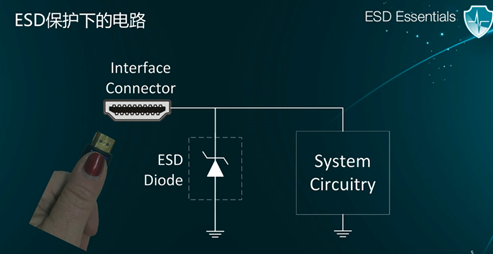

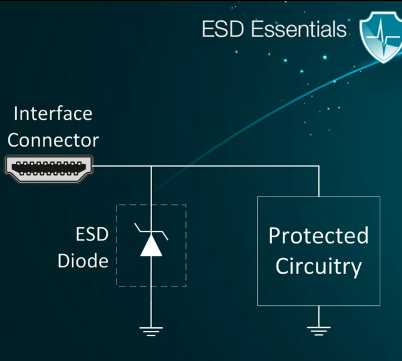

为了防止系统损伤，我们可以在靠近接口的位置放置一个ESD保护二极管。当ESD静电打上接口时ESD保护二极管会将电流引向地从而起到保护系统的作用
