二阶贝塞尔曲线实现绘画板效果

• 1. 什么是二阶贝塞尔曲线
• 2. 曲线函数 quadTo()
• 3. 原理分析
• 4. 代码实现
• • 4.1 自定义控件
  • 4.2 重写 OnTouchEvent() 函数
  • 4.3 重写 onDraw() 方法
  • 4.4 注意
• 5. rQuadTo() 函数

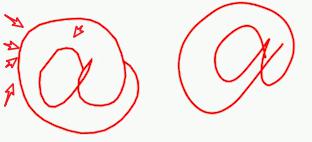

如左图，使用一阶贝塞尔曲线绘制，图线不光滑，会有明显折线效果；
如右图，使用二阶贝塞尔曲线，图线光滑圆润。

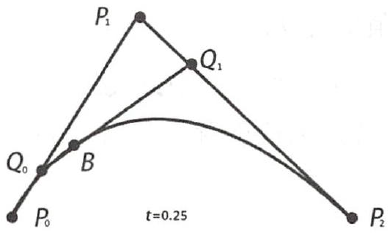

1. 什么是二阶贝塞尔曲线

2. 曲线函数 quadTo()

1. 函数

   //二阶贝济埃曲线
   public void quadTo(float xl , float yl, float x2 , float y2);


2. 参数

   (xl , y1) 是控制点 P1 坐标，（x2,y2）是终点 P2 坐标。

   起始点 P0 是通过 Path.moveTo(x,y）函数来指定的；
   如果连续调用quadTo() 函数，那么前一个 quadTo() 函数的终点就是下一个 quadTo() 函数的起始点。

3. 原理分析

1. 捕捉手势轨迹

   在自定义控件中拦截 OnTouchEvent，根据手指的移动轨迹来绘制 Path；

2. 实现方法：

   最简单的方法就是直接调用 Path.lineTo() 函数把各个点连接起来。

   效果如首图左侧所示，存在明显的折线效果。

4. 代码实现

4.1 自定义控件

1. 在构造函数中初始化相关的参数；

   public class NormalGestureTrackView extends View {private Paint mPaint;private Path mPath;//起始点坐标private float mPreX;private float mPreY;//结束点坐标private float mEndX;private float mEndY;public NormalGestureTrackView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);mPaint.setColor(Color.RED);mPaint.setStrokeWidth(5);mPaint.setStyle(Paint.Style.STROKE);mPath = new Path();}@Overridepublic boolean onTouchEvent(MotionEvent event) {……return super.onTouchEvent(event);}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);canvas.drawPath(mPath, mPaint);}
   }


4.2 重写 OnTouchEvent() 函数

2. 调用 Path 的 moveTo() 和 lineTo() 函数将手势经过的点连接起来。

    @Overridepublic boolean onTouchEvent(MotionEvent event) {switch (event.getAction()) {case MotionEvent.ACTION_DOWN:mPreX = event.getX();mPreY = event.getY();mPath.moveTo(mPreX, mPreY);return true;case MotionEvent.ACTION_MOVE:if (GestureTrackActivity.isLineTo) {mEndX = event.getX();mEndY = event.getY();mPath.lineTo(mEndX, mEndY);} else {mEndX = (event.getX() + mPreX) / 2;mEndY = (event.getY() + mPreY) / 2;mPath.quadTo(mPreX, mPreY, mEndX, mEndY);mPreX = event.getX();mPreY = event.getY();}invalidate();break;default:break;}return super.onTouchEvent(event);}

2. 注意：

   这里我在调用该 View 的 activity 中定义了静态布尔值常量 isLineTo ，默认为 true，默认使用 lineTo() 连接，当点击 btn 时取反；

   当 isLineTo 为 true 时，使用一个方法，为 false 时，使用二阶贝塞尔曲线；

3. 关于 EndX 取值，请参考如图理解；


4.3 重写 onDraw() 方法

3. 画出轨迹

   @Override
   protected void onDraw(Canvas canvas) {super.onDraw(canvas);canvas.drawPath(mPath, mPaint);
   }


4.4 注意

1. 在 MotionEvent.ACTION_DOWN 中 返回 true；并且没有 break；表示当前控件已经消费了下按动作，之后的ACTION_MOVE 、ACTION_UP 动作也会继续传递到当前/控件中：

2. 重绘控件使用的是 postlnvalidate() 函数，也可以使用 Inval idate() 函数。这两个函数都可以重绘控件，

   区别是 Invalidate() 函数一定要在主线程中执行， 否则会报错
   postlnvalidate() 函数可以在任何线程中执行；

5. rQuadTo() 函数

publiC void rQuadTo(float dxl , float dyl, float dx2, float dy2)

具体实现与详解，请看：小动画之"波浪动画"；

声明：本文整理自《《Android自定义控件开发入门与实战》_启舰》；
