概要

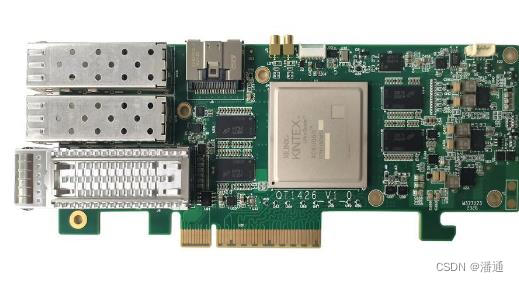

QT1426系列是一款基于KU 060系列FPGA的PCI Express标准光纤采集卡，该板光纤接入口、FPGA、DDR3、PCIe等部分组成。前端支持2路10GBps的全双工SFP+接口输入，和1路QSFP接口，通过PCIe总线与主机或其他PCI/PCIe设备通信，最高支持8x PCIe REV.2.0@ 5Gbps传输速率。板卡具有1个独立的DDR3内存模块，实现数据缓存，并提供空气冷却散热器和风扇。

板卡为标准半长或1/2长，半高，适合于目前主流的服务器或工作站，可应用于数据中心、服务器、桌面PC等场景，主要应用于远距离光纤数据传输、数据存储、高速图像采集、深度学习等领域。

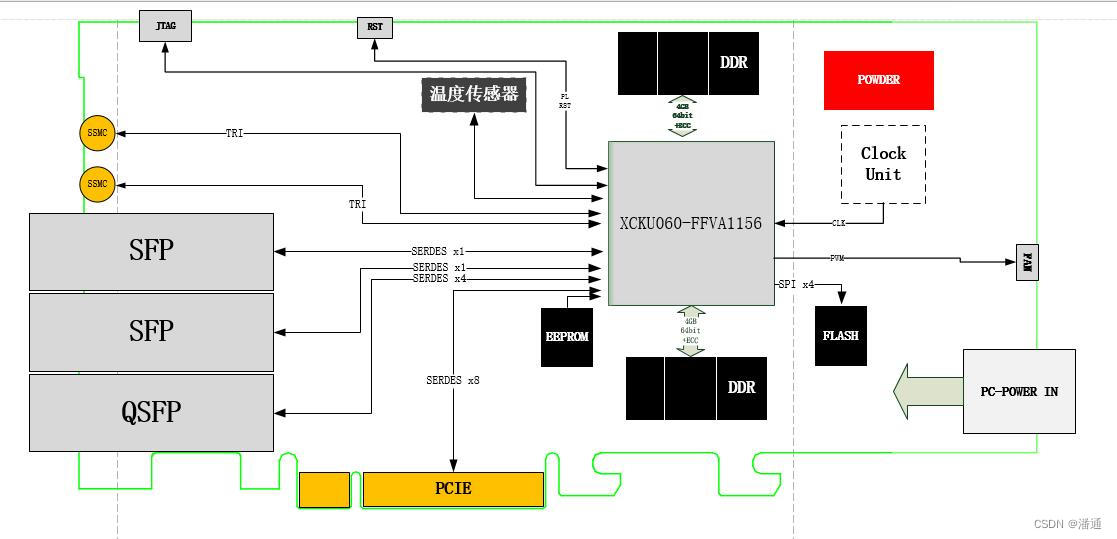

整体架构流程

主要规格

 光纤通路：6路；
 光纤传输速率：最高支持10GBps；
 光纤传输协议：AURORA协议，SRIO协议和用户自定义协议等；
 光纤线速率重配置选项
 光纤接口形式：MPO；
 光模块封装：SPF+或QSFP；
 具有光纤连接状态监测功能
 板载DDR3：1组，容量为4GB；
 PCIE支持x8 Gen2或Gen3，连续传输速率为4GBps；
 可通过上位机软件可灵活数据格式；
 FPGA支持用户自定义逻辑开发。
 支持Windows/Linux/麒麟操作系统

价值

 可实现多路并行光纤采集；
 具有板载FPGA实时信号处理能力；
 通过快速PCIe总线实时传输采集数据；
 大容量板载存储器；
 缩短开发时间，加快上市速度。
 本地化支持。

软件

操作系统：Windows7 32位，64位；
开发软件：Visual C++6.0，Visual Studio2010；
驱动程序：C/C++

环境

温度：风冷：工作温度0~50度
EMC：FCC 47CFR Part 2
EN55022 Equipment Class B
RoHS兼容：All standard products are RoHS compliant.
