背景

在放大电路中，我们需要增益可调，因此引入可变电阻。这里以MAX5401为例，介绍可变电阻驱动。

电路图

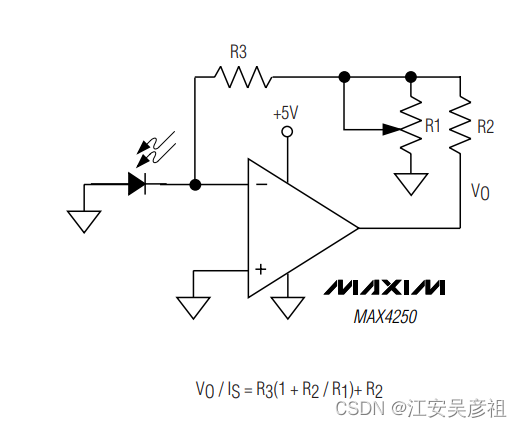

如上电路图所示，通过更改R1阻值，则可以更改电路放大倍数。

芯片驱动

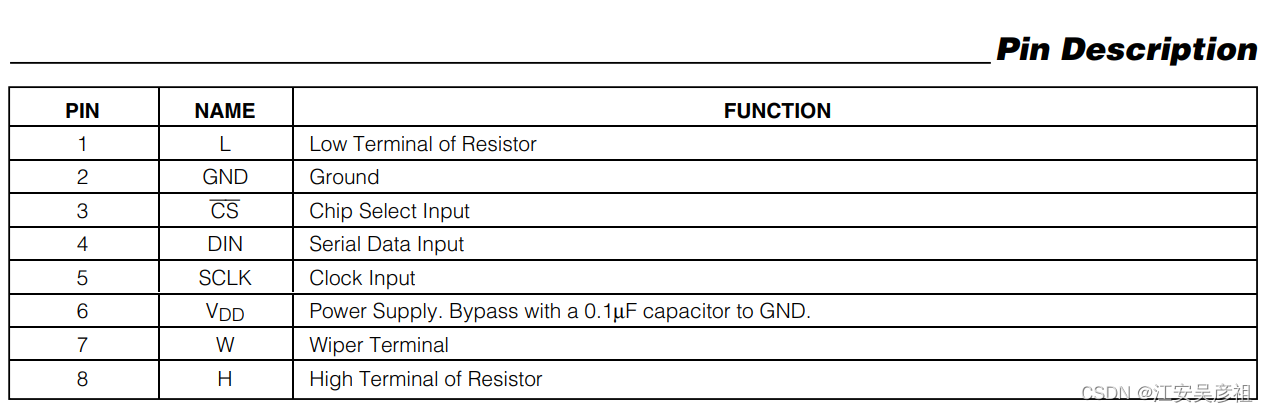

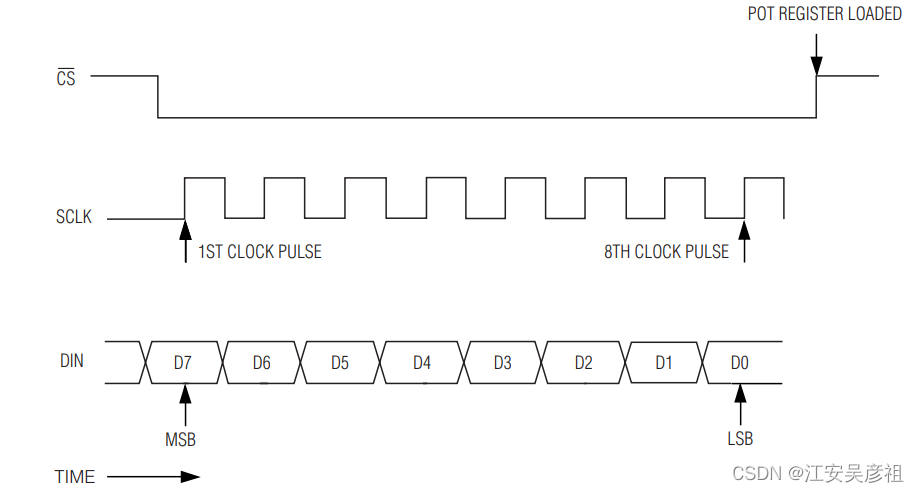

MAX5401共有8个引脚，其中DIN和SCLK是控制引脚，其控制时序图如下：

其中控制的阻值变化是W到L的阻值，而W到H的阻值是100K减去控制的阻值。

驱动代码

void MyMAX5401::SendData(uint8_t Data)
{digitalWrite(pin_SCLK,0);    digitalWrite(pin_CS,1);delayMicroseconds(1);digitalWrite(pin_CS,0);delayMicroseconds(1);//完成了片选uint8_t DataCopy = Data;for(uint8_t i = 0; i < 8; ++ i){if((DataCopy & 0X80) != 0){digitalWrite(pin_DIN,1);digitalWrite(pin_SCLK,0);delayMicroseconds(1);digitalWrite(pin_SCLK,1);delayMicroseconds(1);}else{digitalWrite(pin_DIN,0);digitalWrite(pin_SCLK,0);delayMicroseconds(1);digitalWrite(pin_SCLK,1);delayMicroseconds(1);}DataCopy <<= 1;}digitalWrite(pin_CS,1);digitalWrite(pin_SCLK,0);delayMicroseconds(1);//取消片选
}
