Allegro cadence 17.4 如何查找、导入自己想要的3D模型

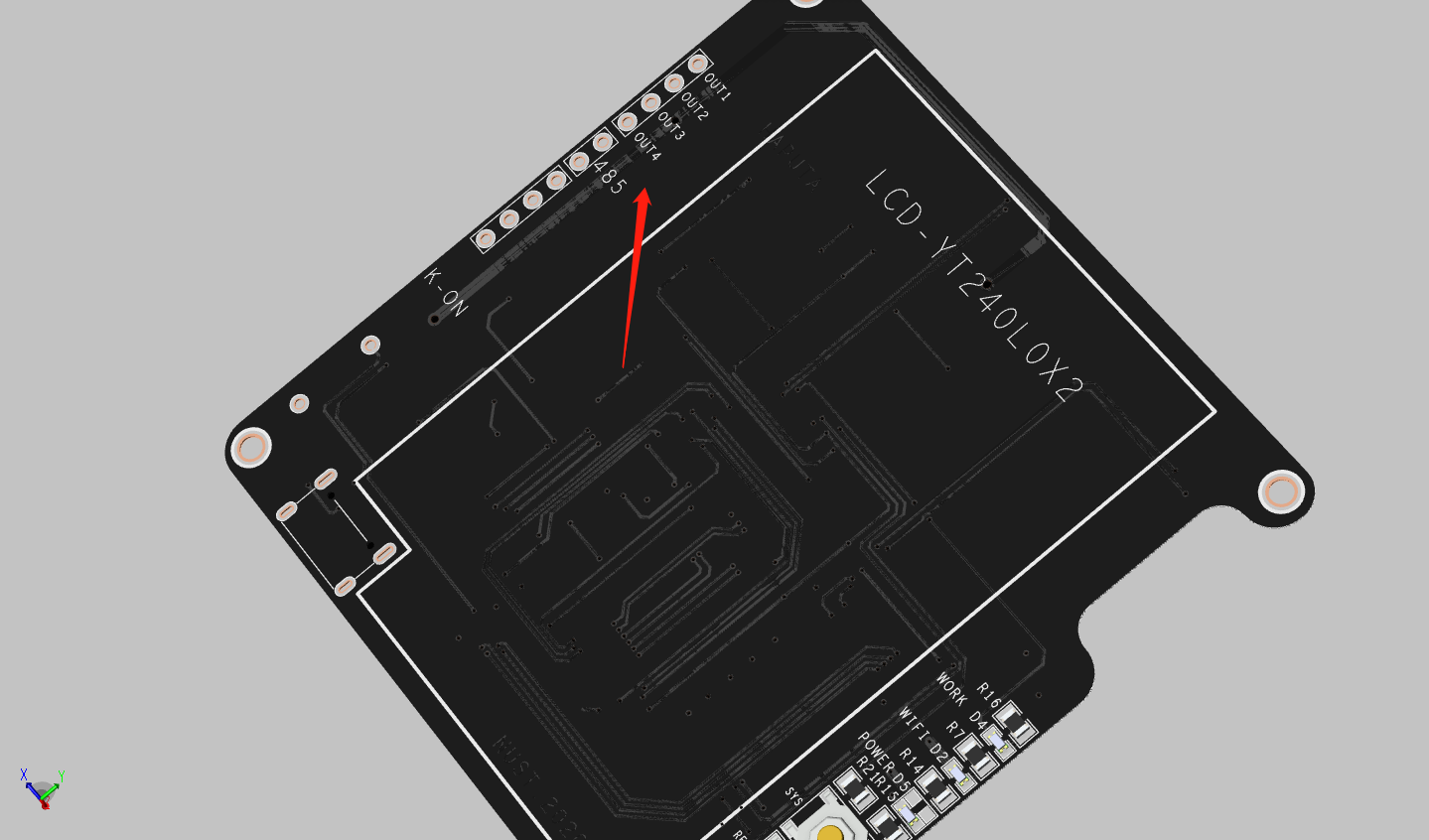

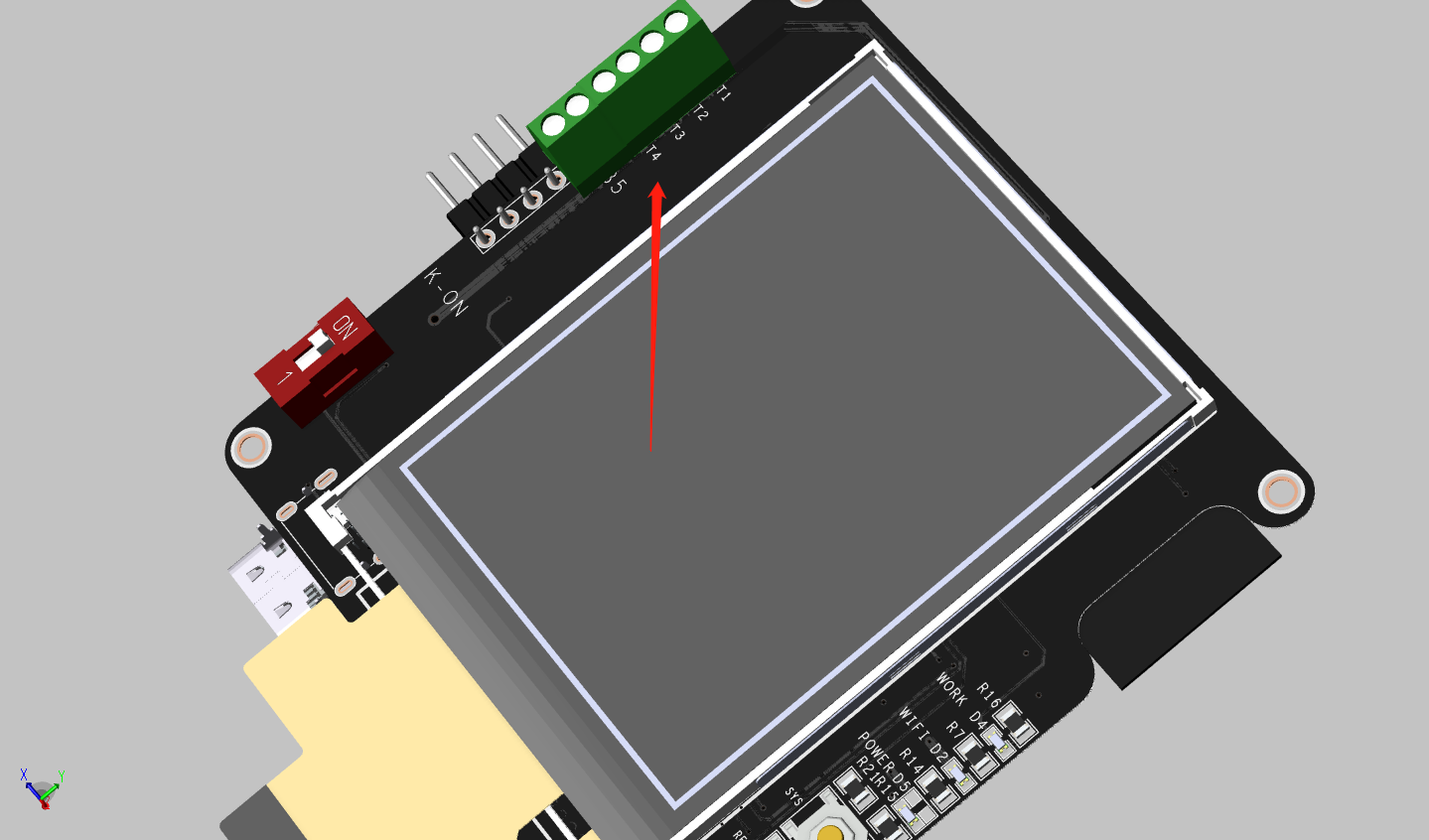

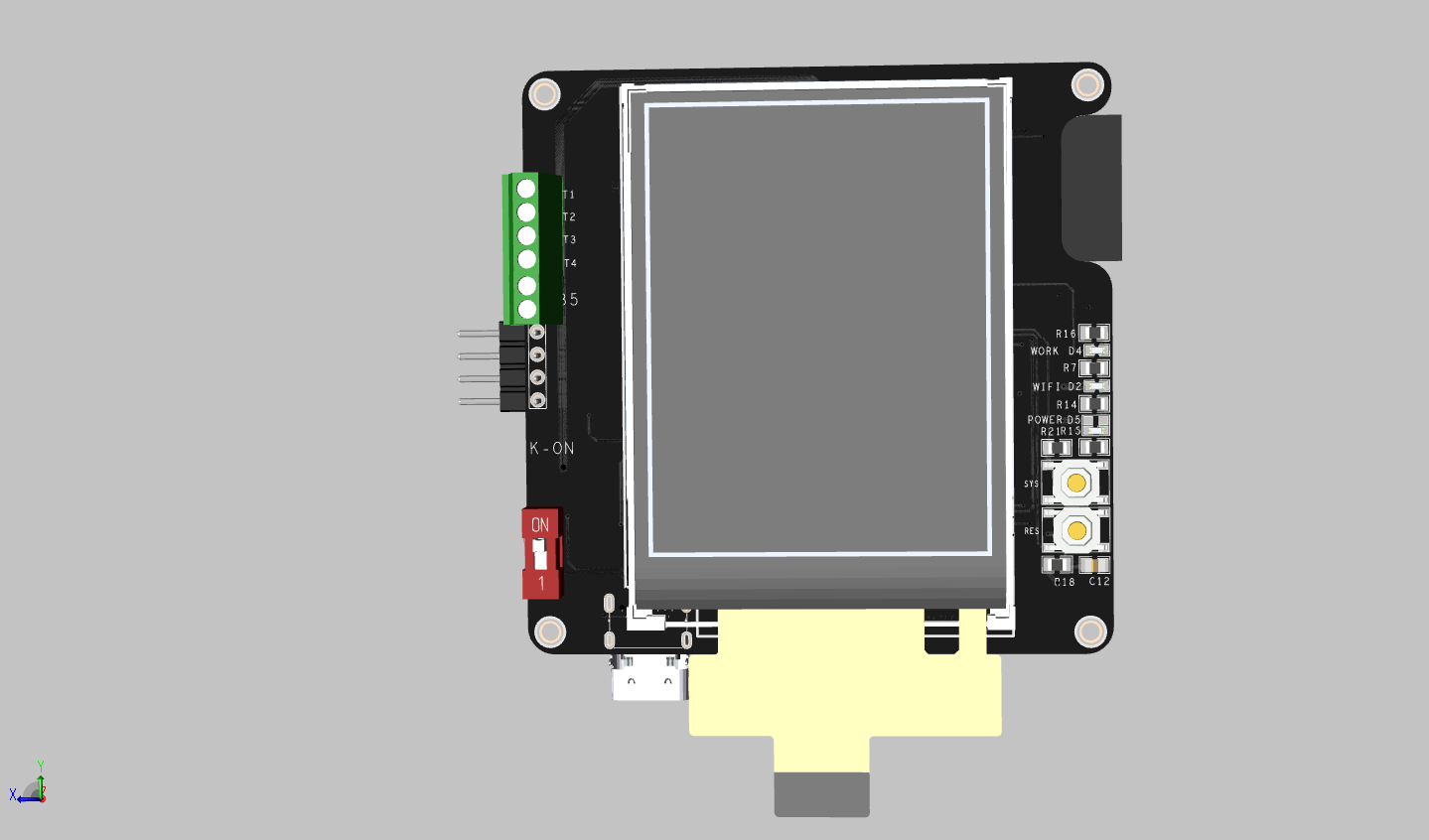

3D模型图除了看电路板焊上元件后的效果外，还可以用来检查丝印的字是否会被器件挡住，比如这个，当我发现这个时，板子已经在打印了。。。


有些器件边沿会凸出来一点，但第一次用某个器件时，可能没有这样的意识。
那么Allegro绘制PCB时，怎么去坐这样的3D效果图呢？当然了，我们可以自己用proE或者CAD去绘制，不过，我个人的话平时开发画画封装还可以，做3D模型太费时间了，所以网上找了很多帖子学习，现在总结以下。
1、怎么找到自己想要的模型？
https://www.3dcontentcentral.cn/Default.aspx
在上面这个网址里，基本都能满足你的要求，查找方面需要一点技巧，因为是英文检索，所以英文关键字很重要。

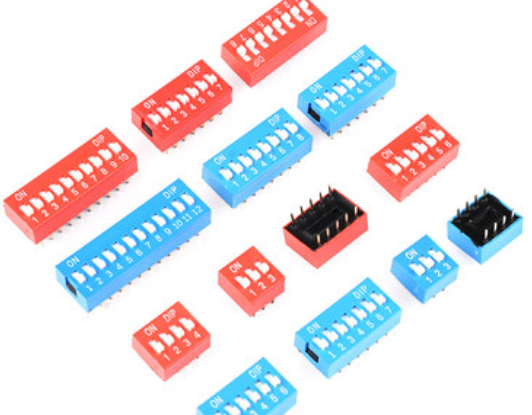

比如我要找一个这样的开关

实物上用的是1P的，长成这样

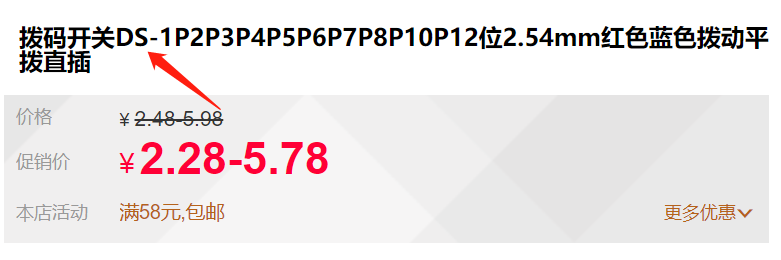

某宝上的描述是这样的（某宝没有就立创商城、立创没有就图片识别去搜）

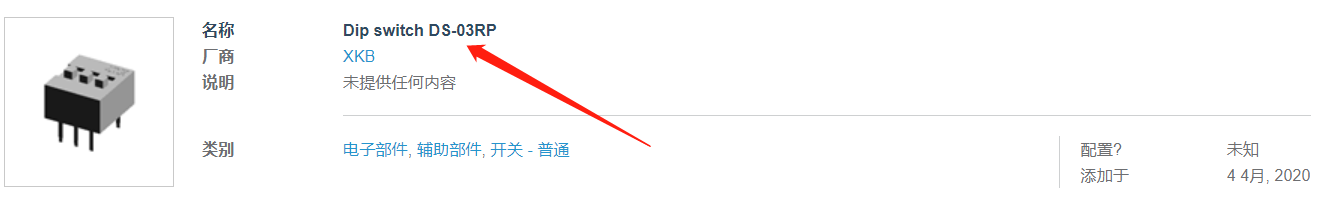

那么我们去检索这个DS switch，我们发现他会以DS-03的形式命名

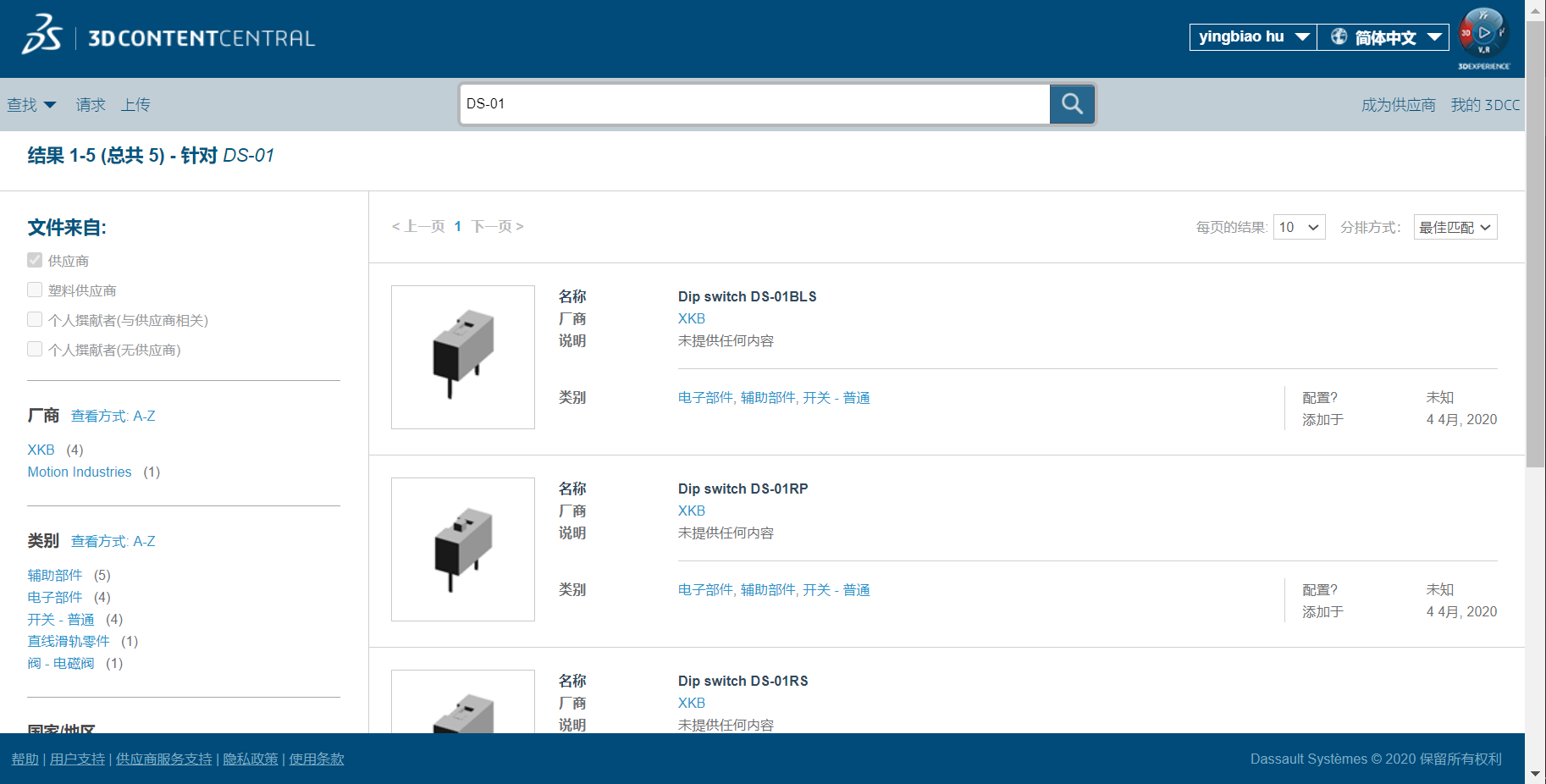

那么，我们再搜索DS-01，出来的基本都是1P的

但是，这个太丑了，我想要带颜色的，所以再DS switch看下有没有其他的样式

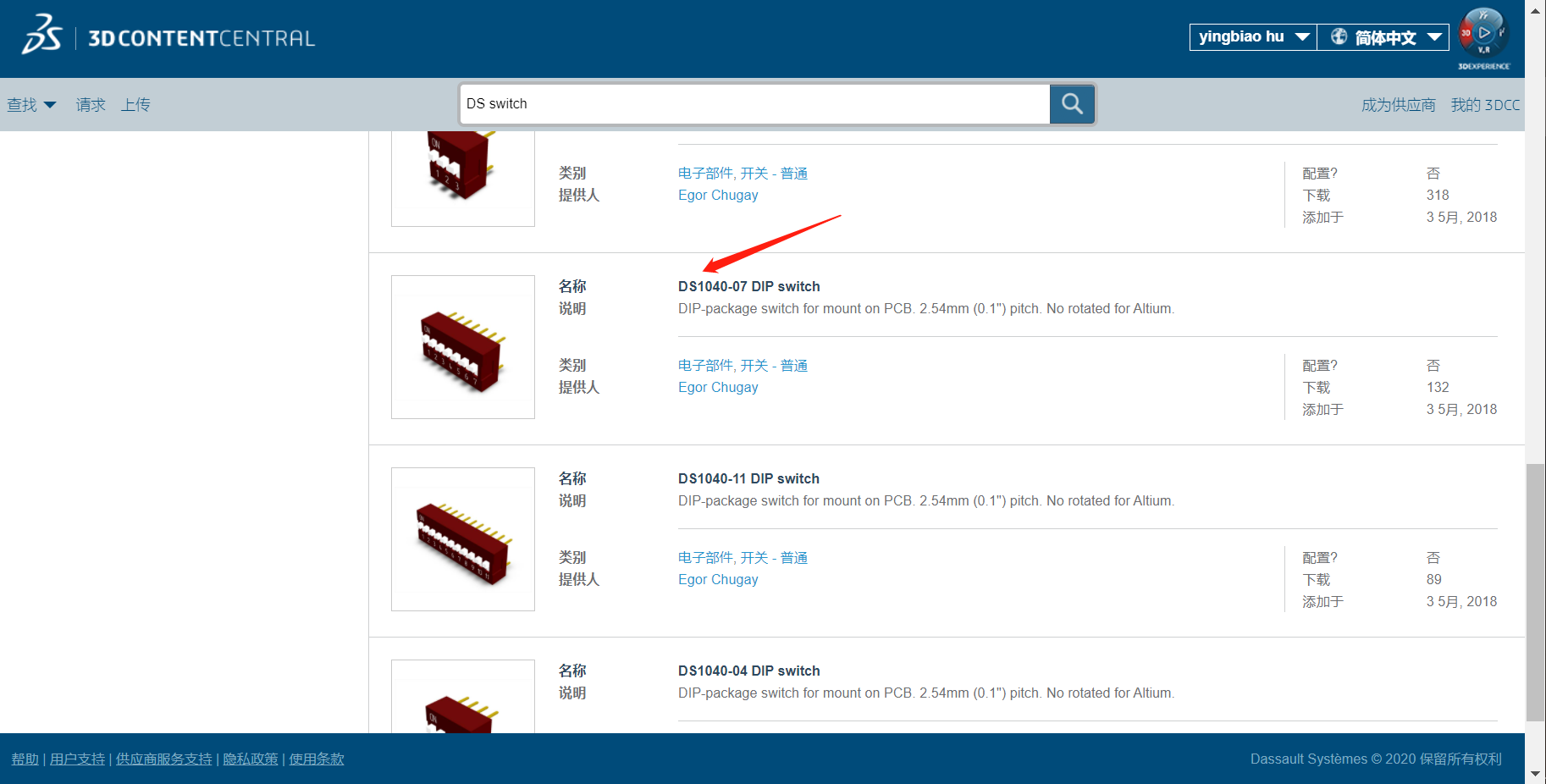

结果发现还有这样的命名

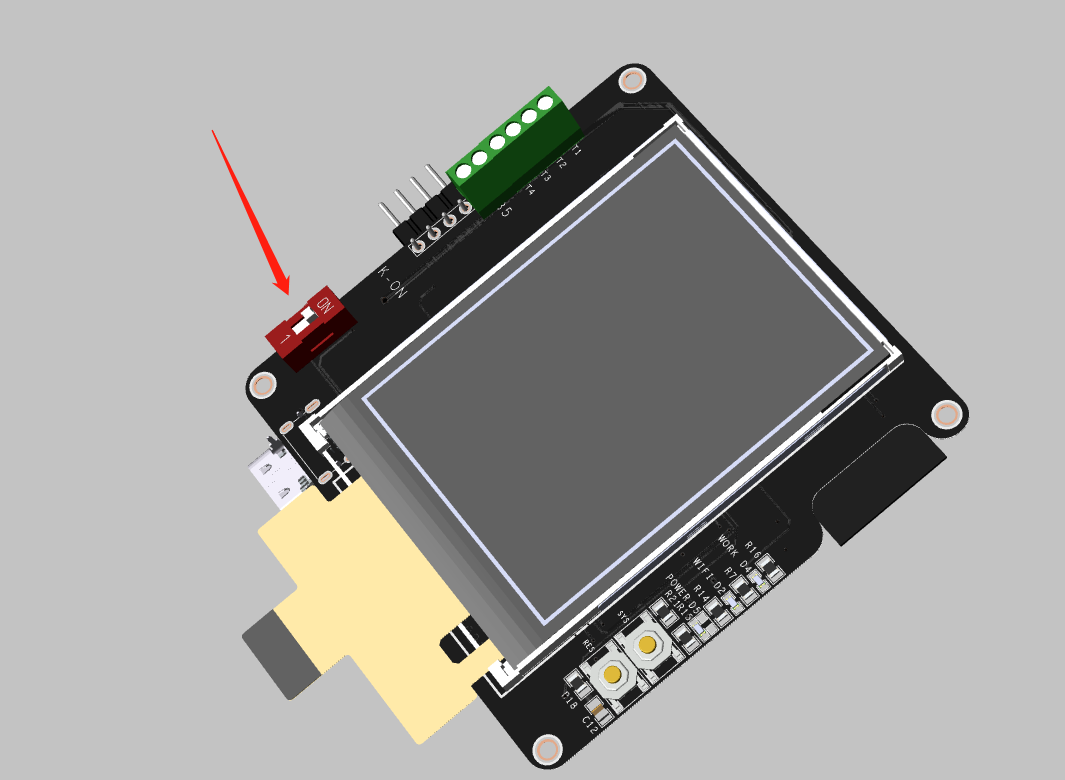

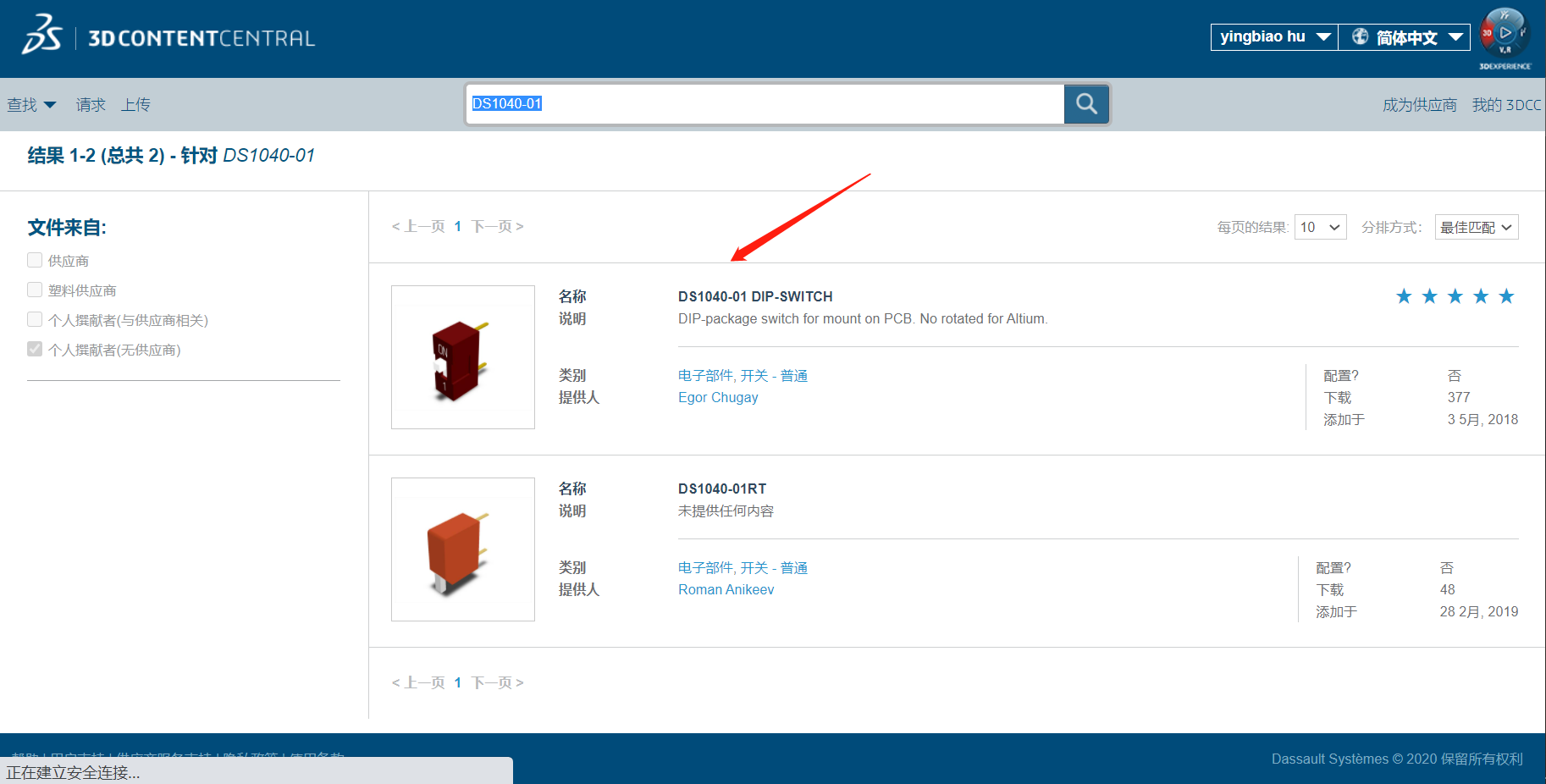

搜索DS1040-01，顺利找到

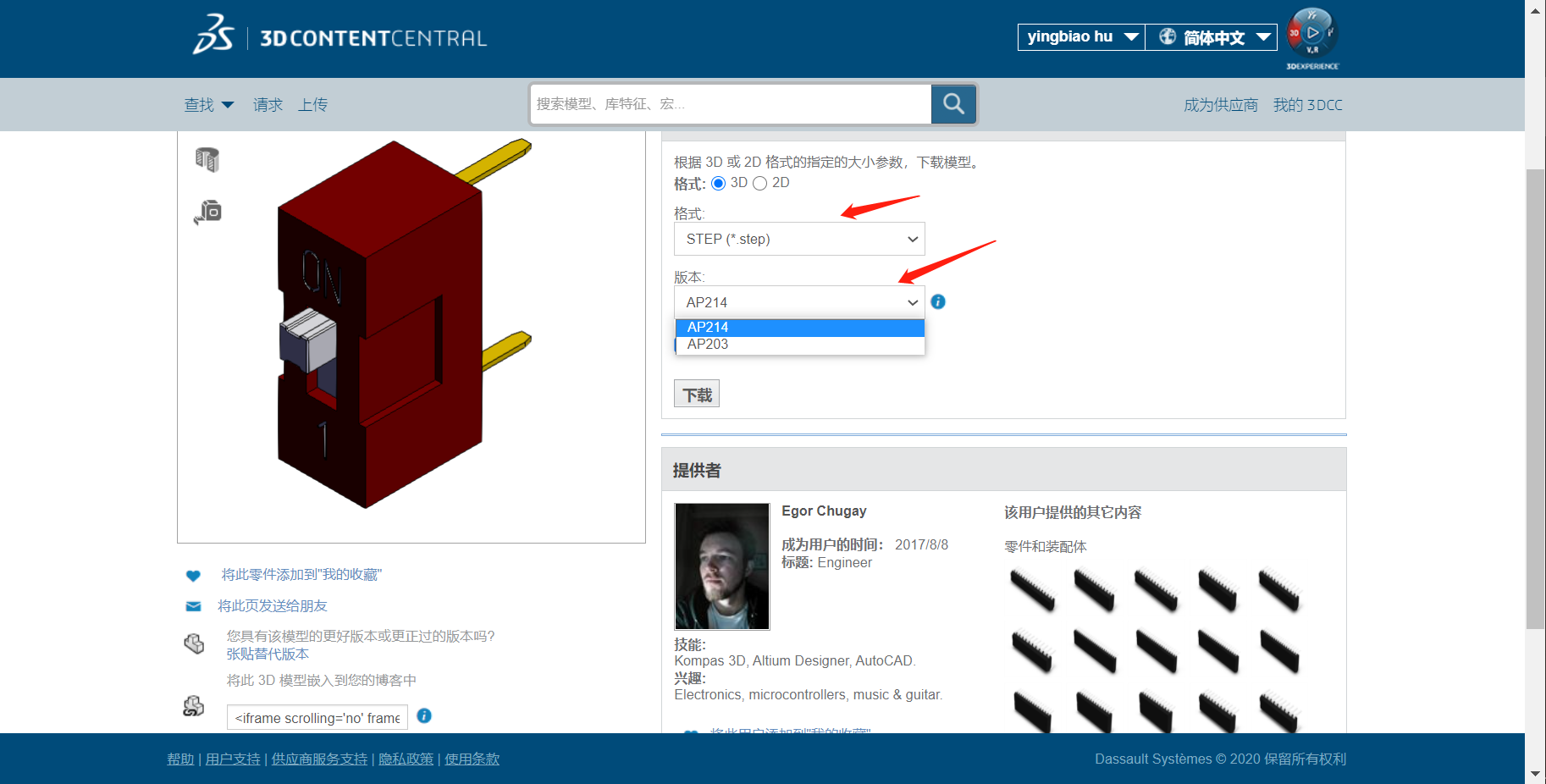

2、下载STEP格式(这里也是查了很多资料才找到的，其他博客里没看到写格式的)

选择STEP AP214的格式即可。

3、怎么导入到cadence

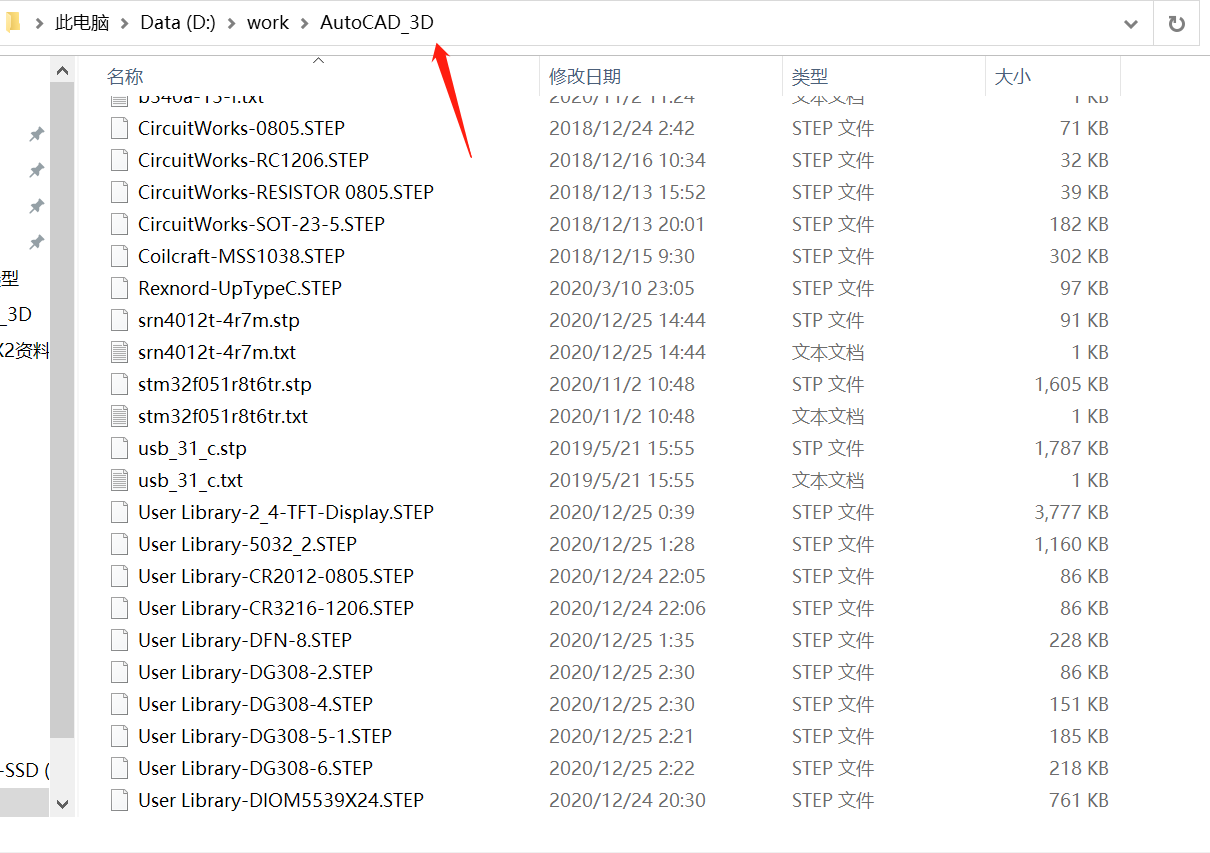

下载回来后，先解压全放到一个文件夹里，文件夹和文件的名字，都只能含有英文和下划线，不允许出现其他字符，不然导入会报错，要注意

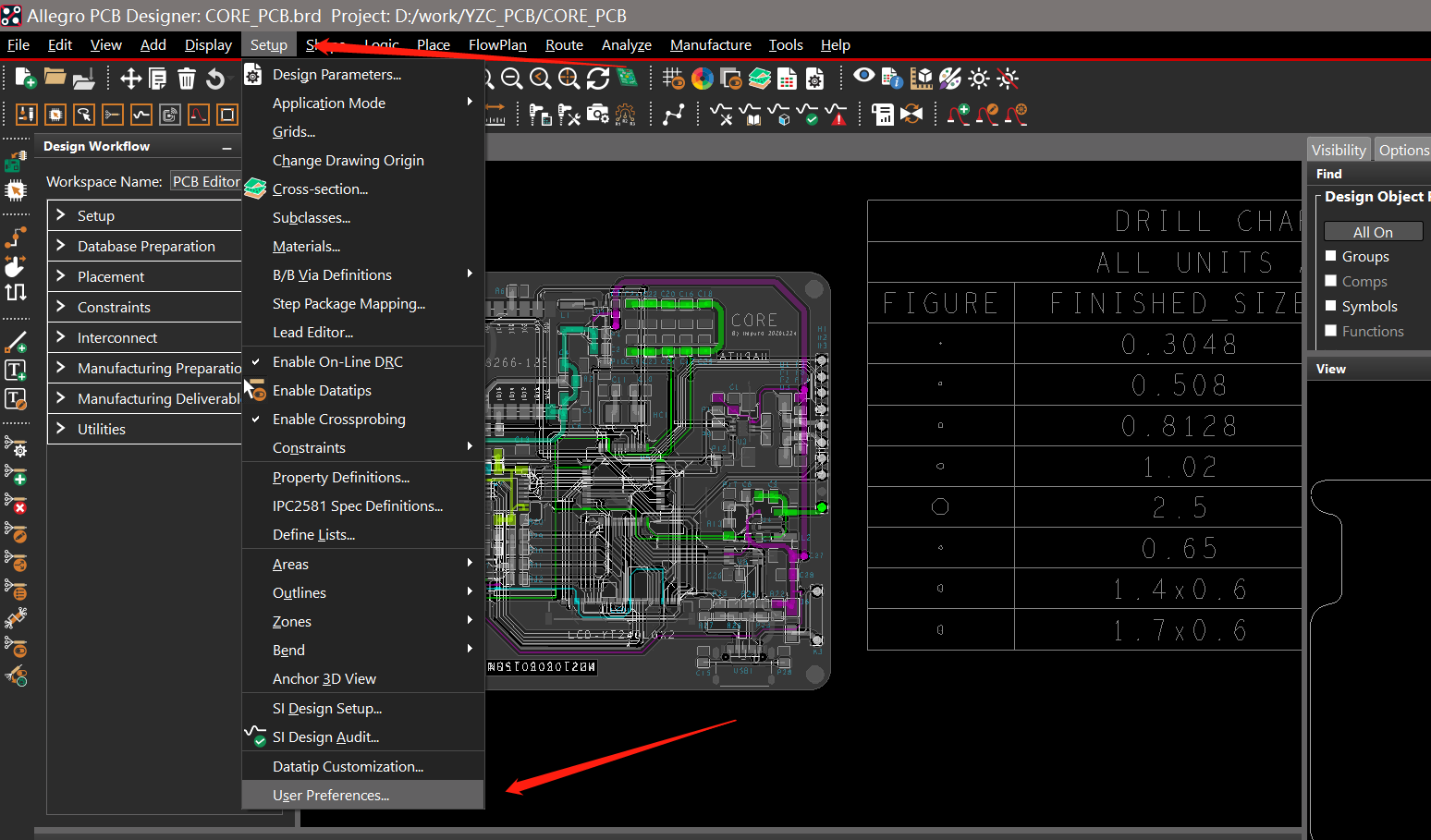

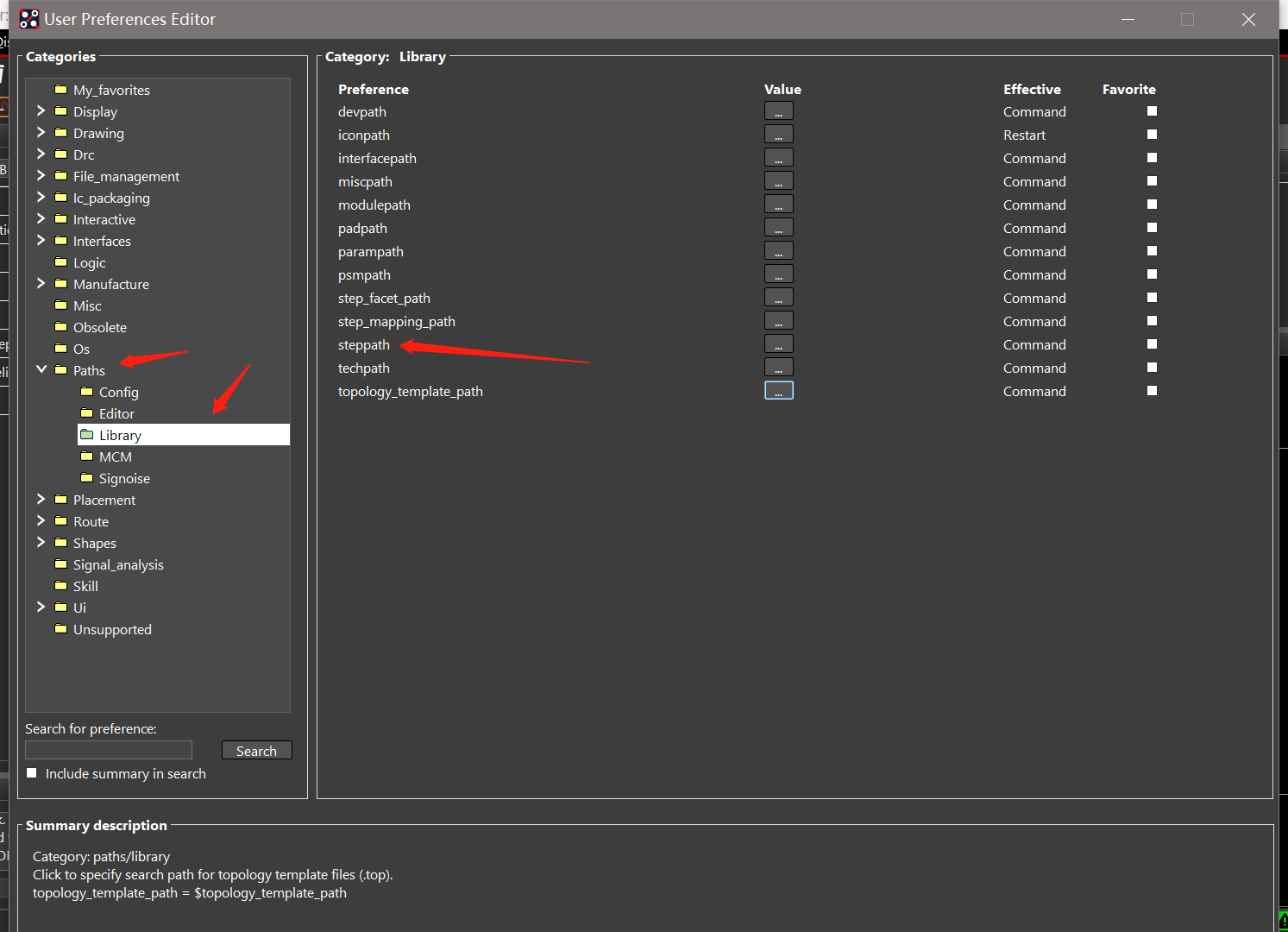

放在一个文件家里之后，打开PCB Designer，在以下地方修改Path的路径

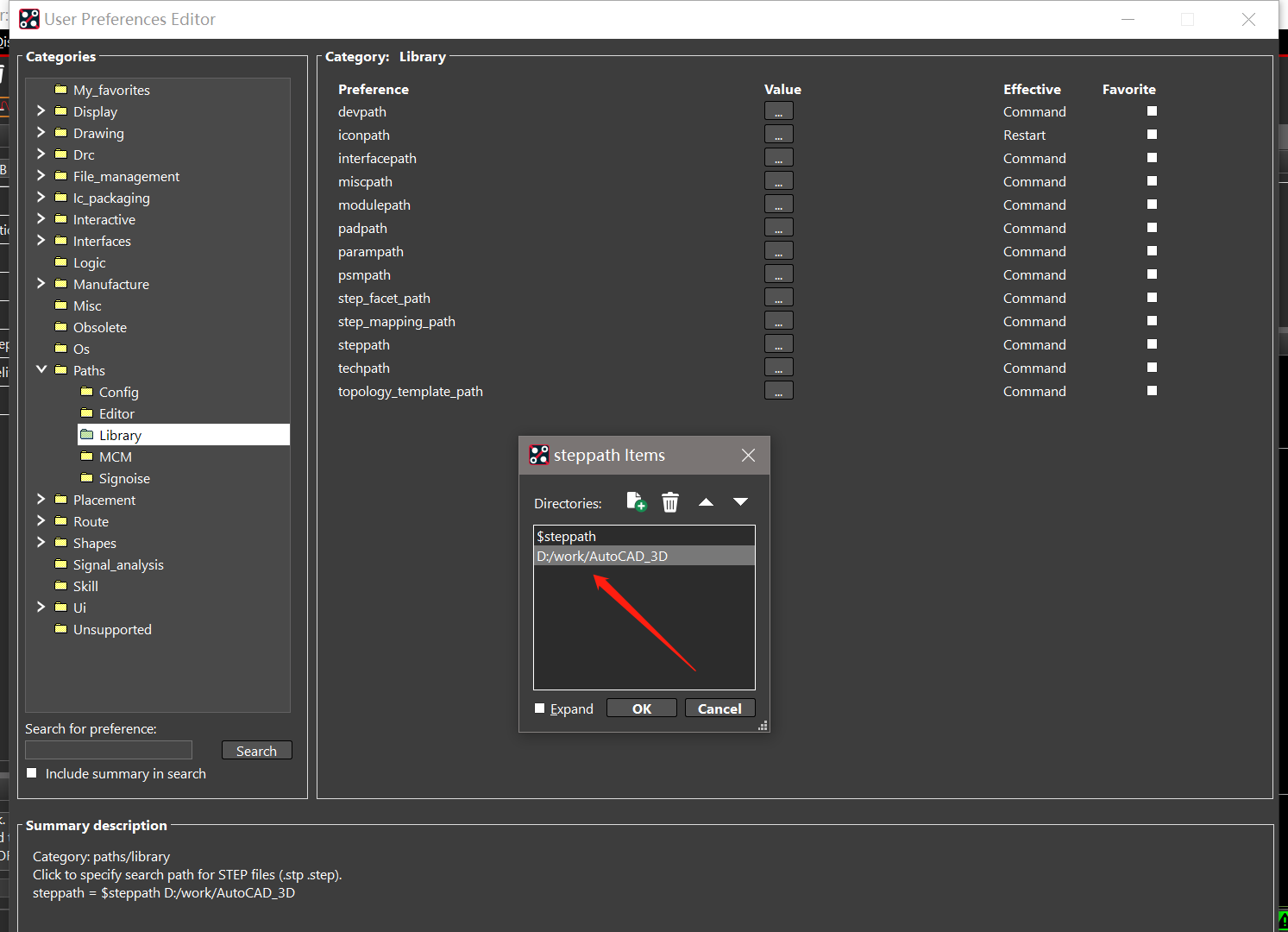

把自己设置好的路径添加进来即可。

4、3D模型与器件对应

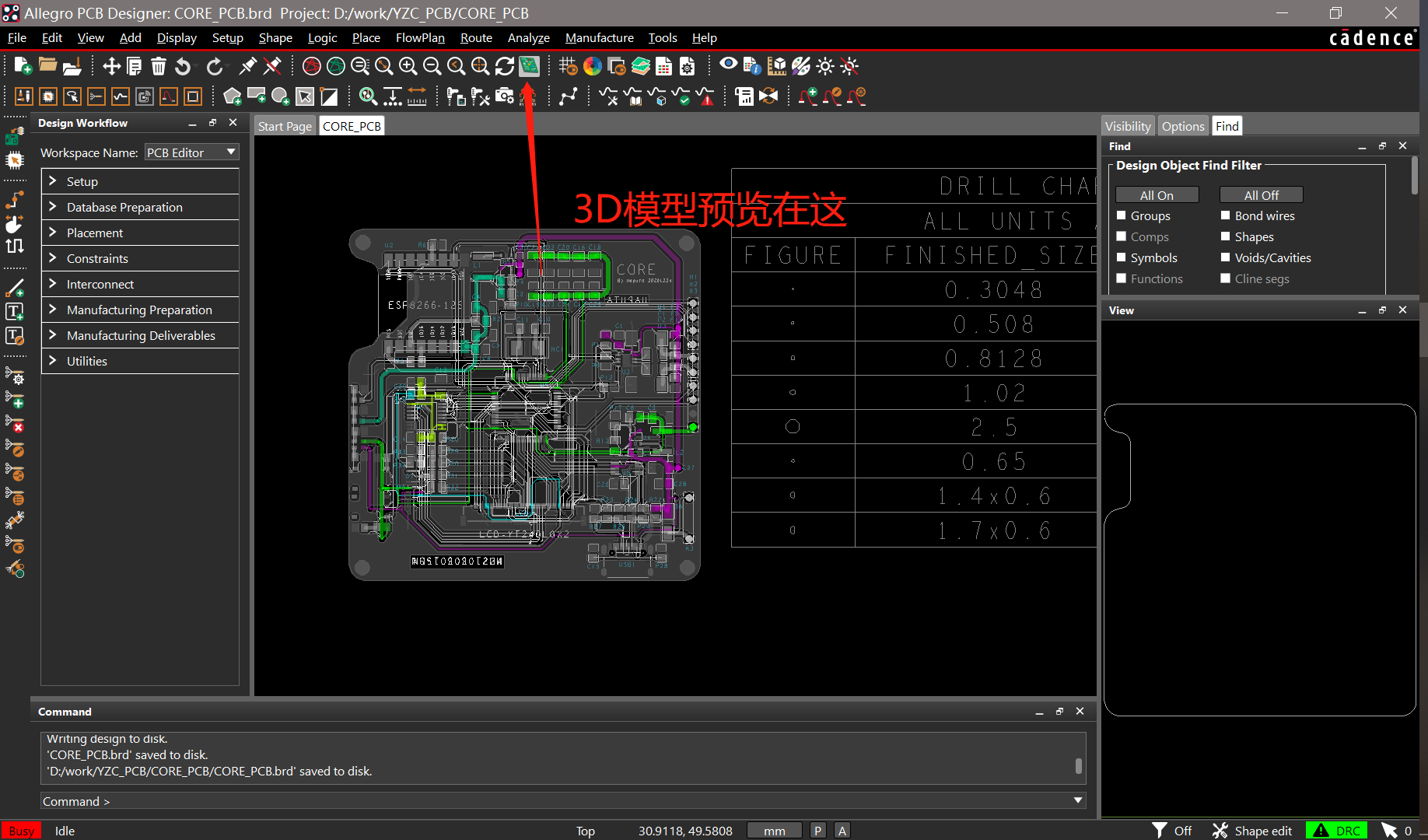

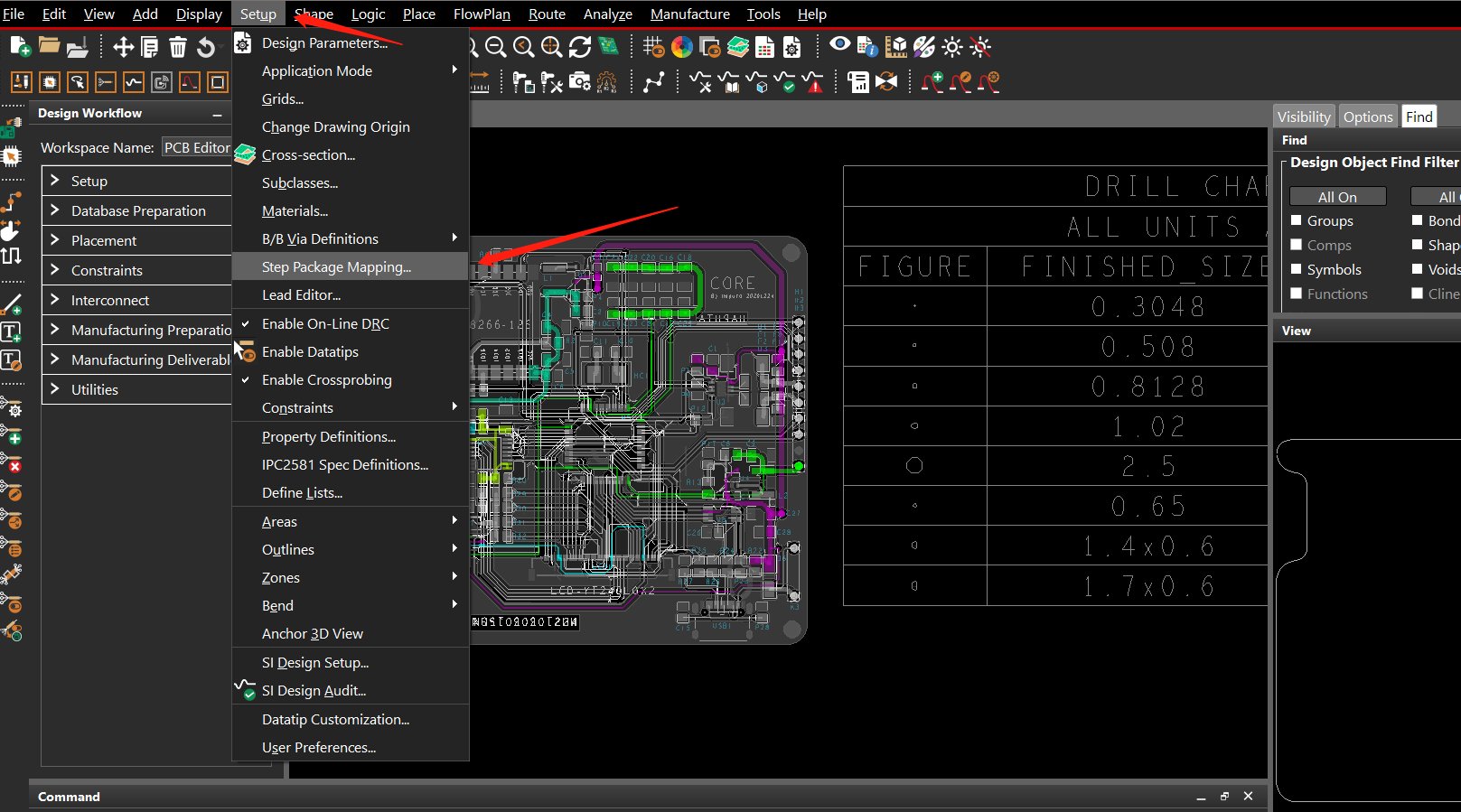

导入之后，点击这里

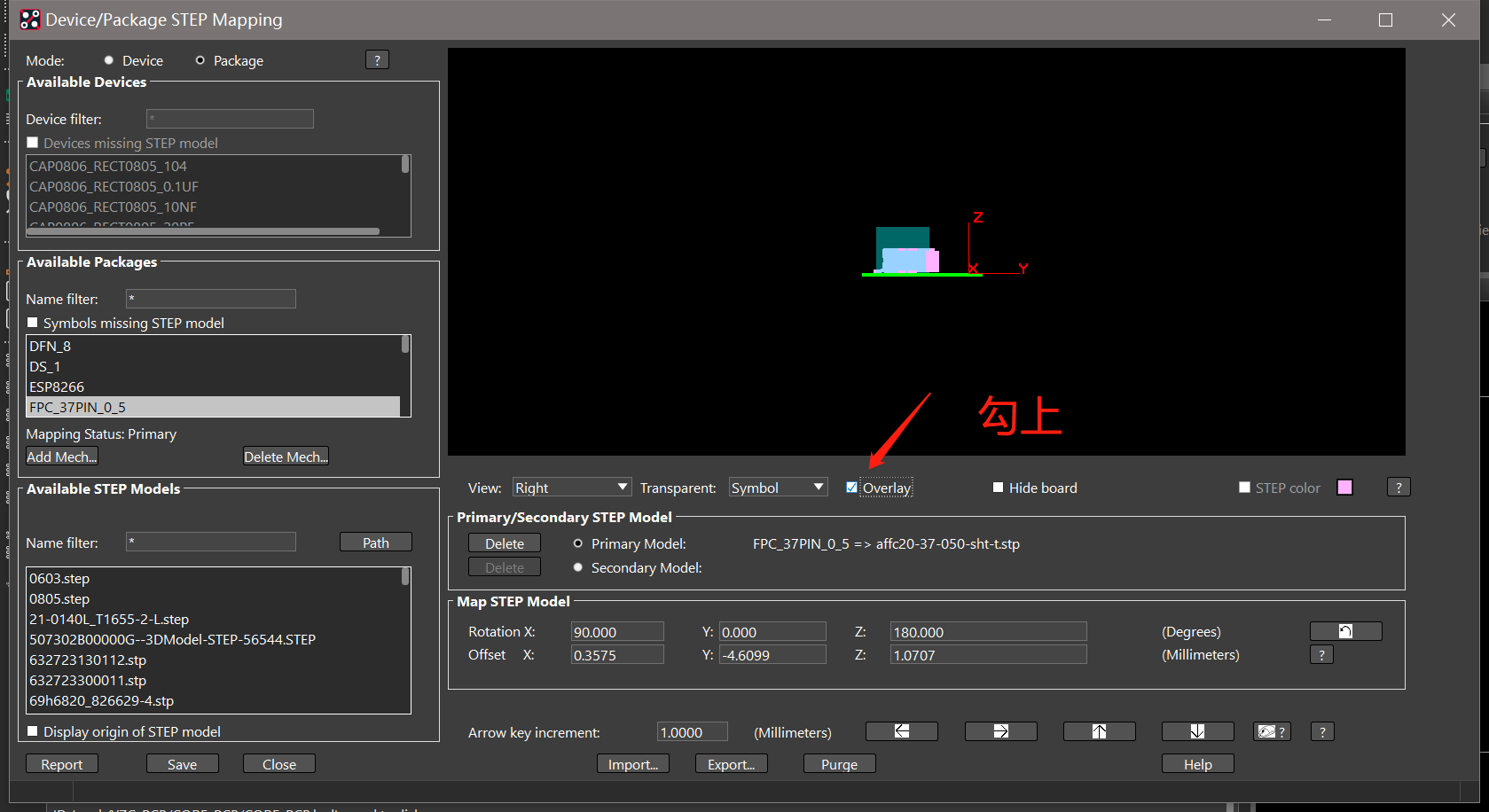

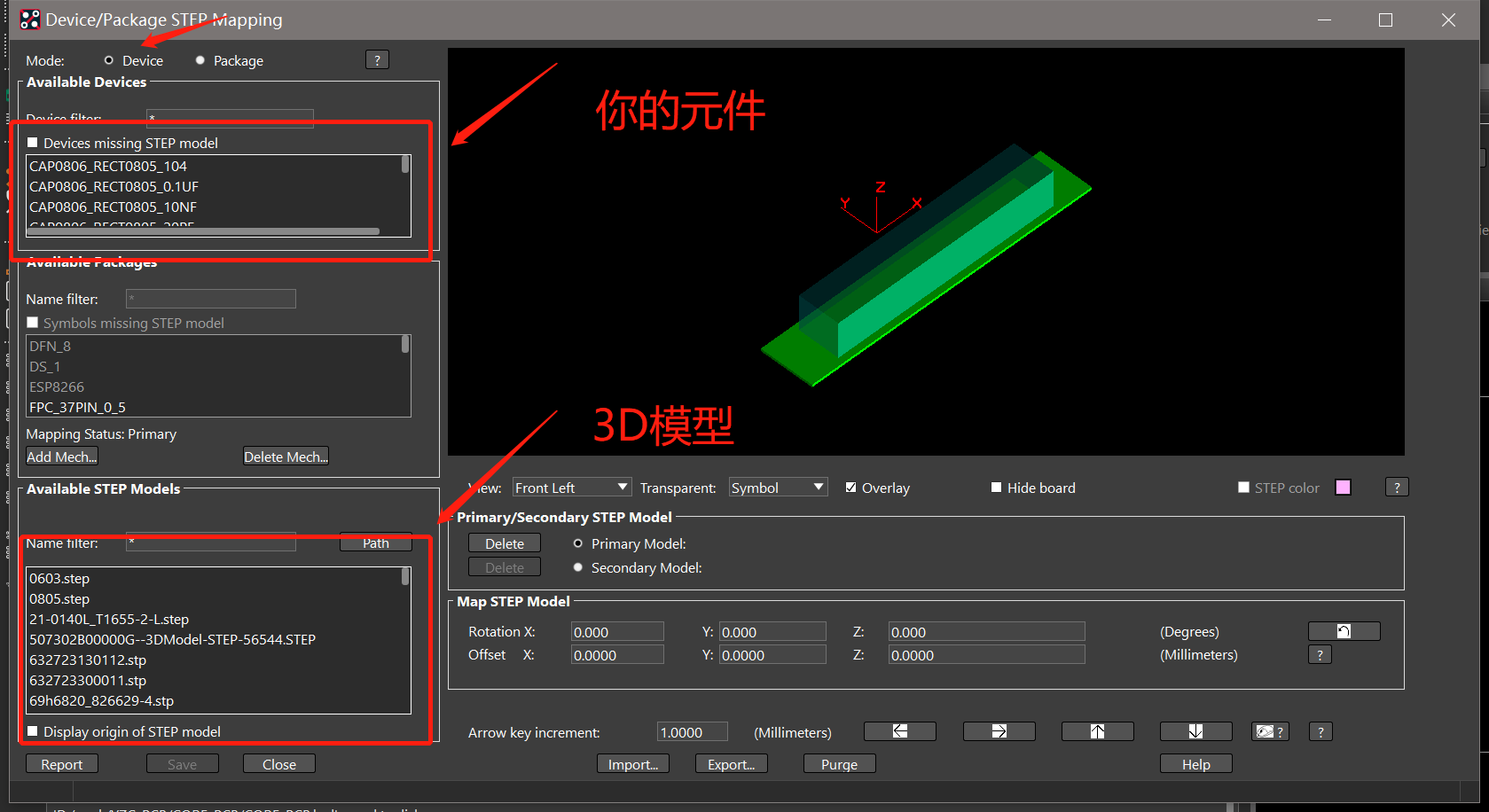

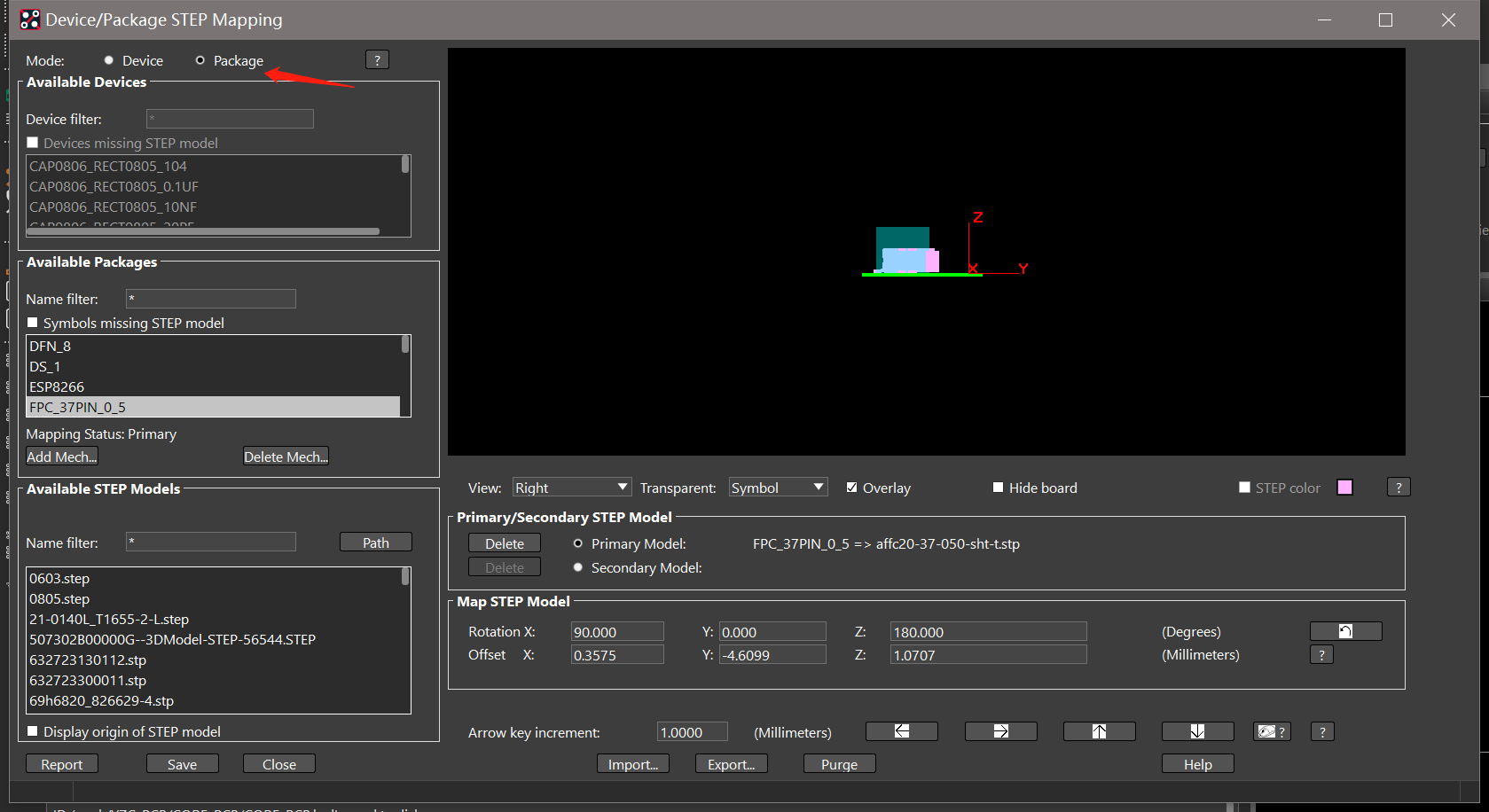

弹出以下对话框

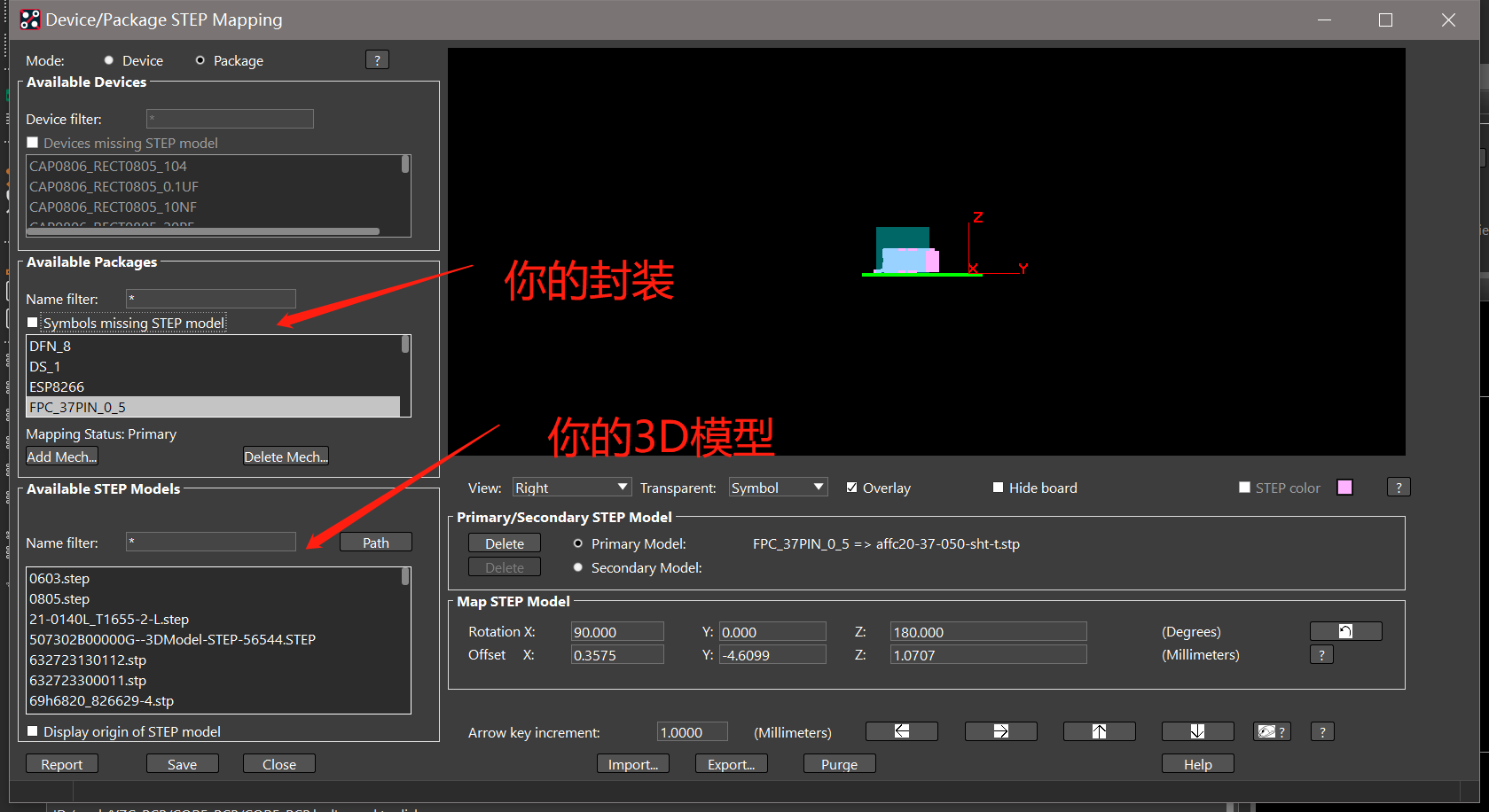

如果你想让某封装和你的3D模型对应的话，那么，Mode选Package


如果你相对某个器件单独的修改，就把Mode改成Device

注意，注意，注意，每次修改完一个器件之后都要点一下save，不然没点save再点下一个，他只会保留你最后一个。

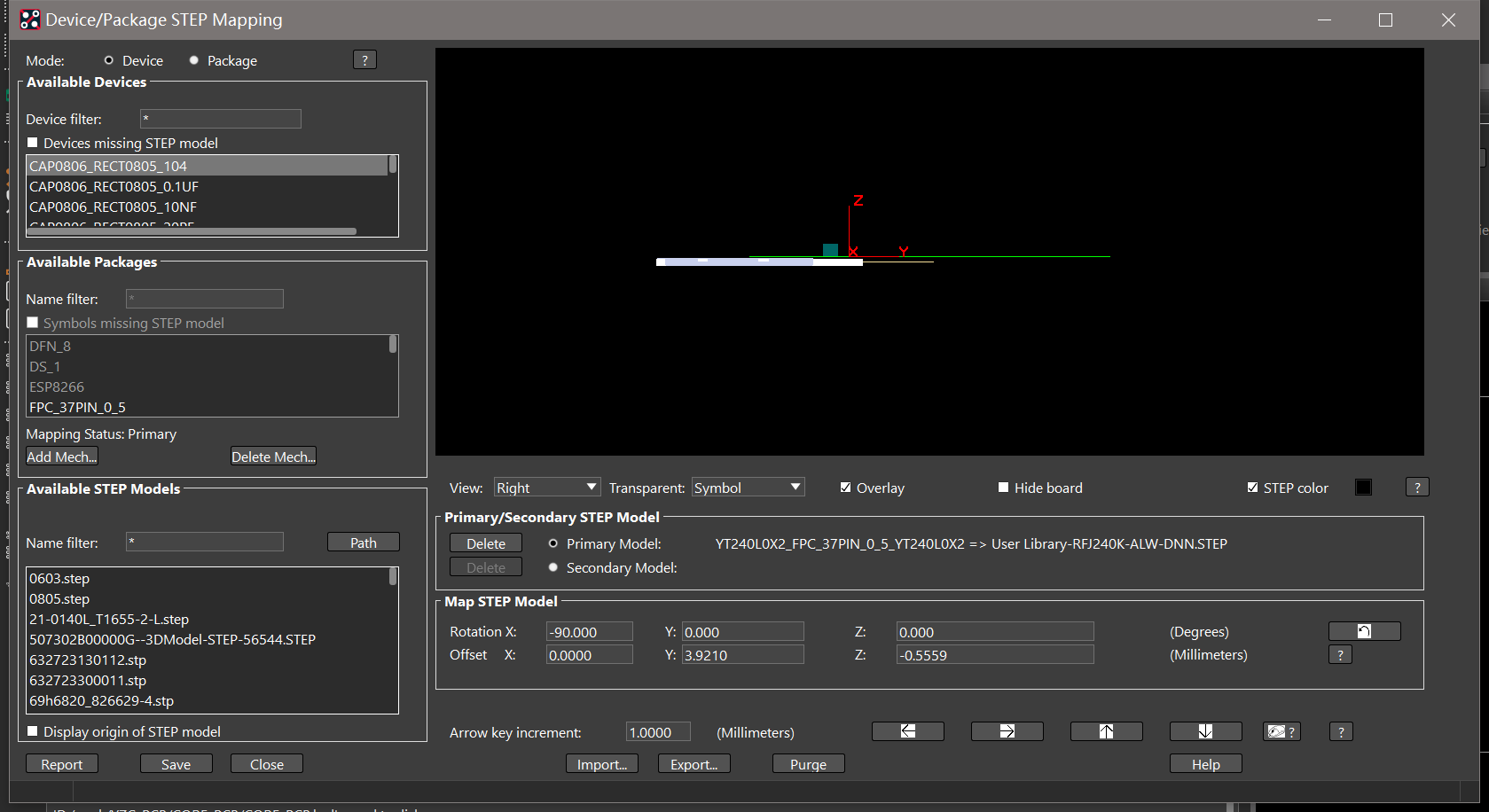

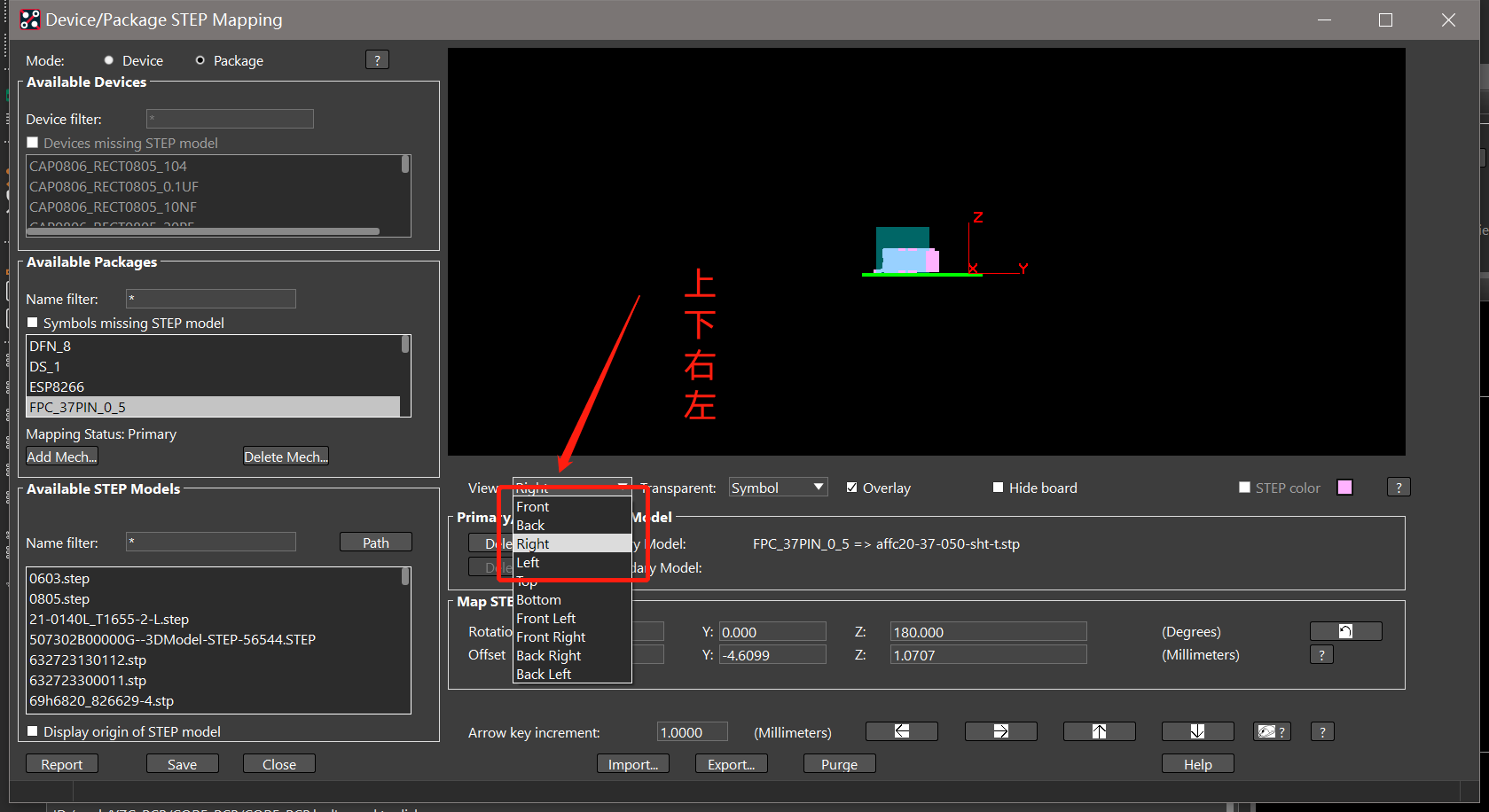

如果发现3D模型最终位置是偏了，那按照以下步骤调整

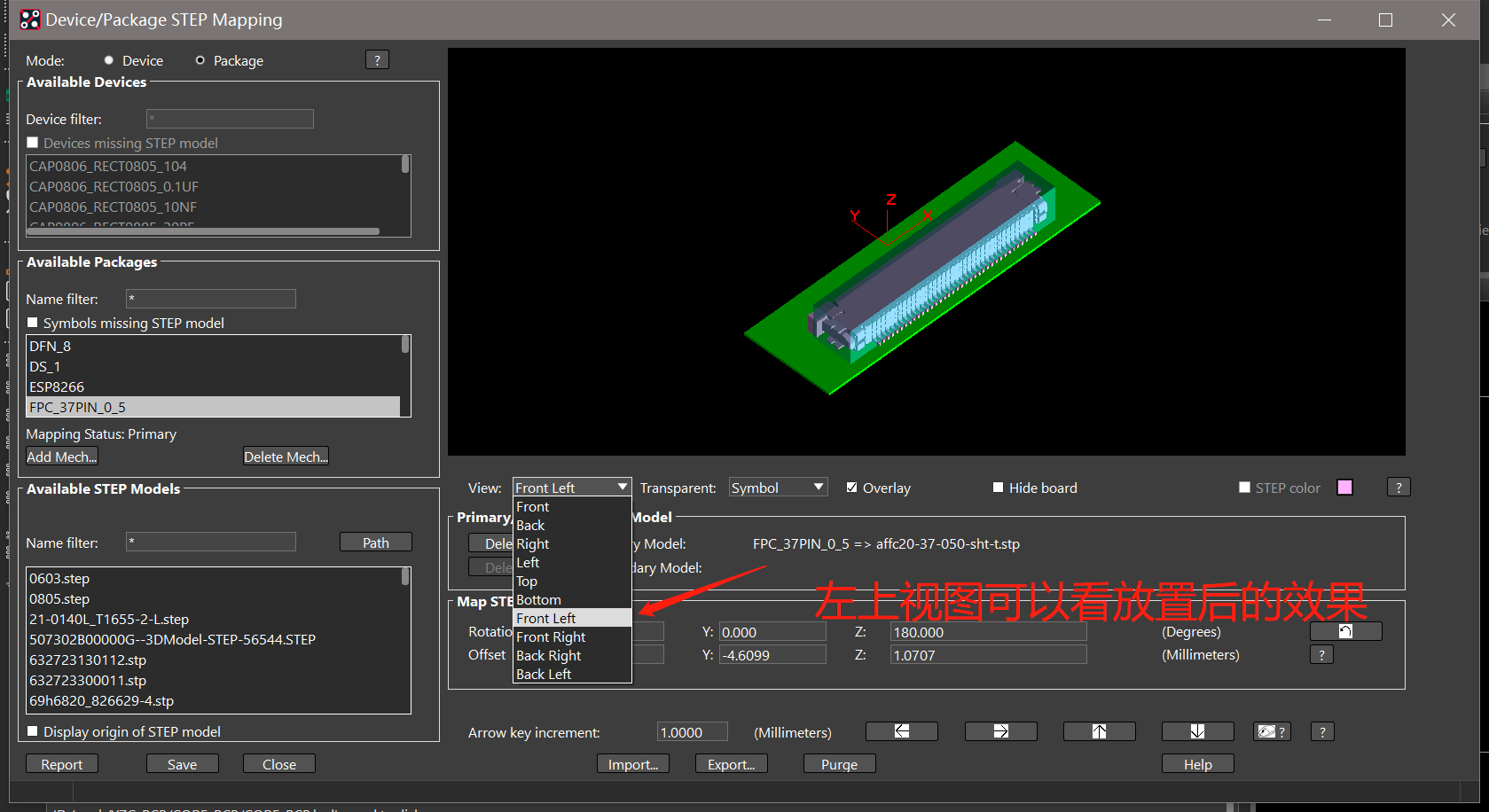

调整视图
然后用鼠标在屏幕上把器件分别放到前、后、左、右视图的中央



调整完Save后可以退出

5、查看效果

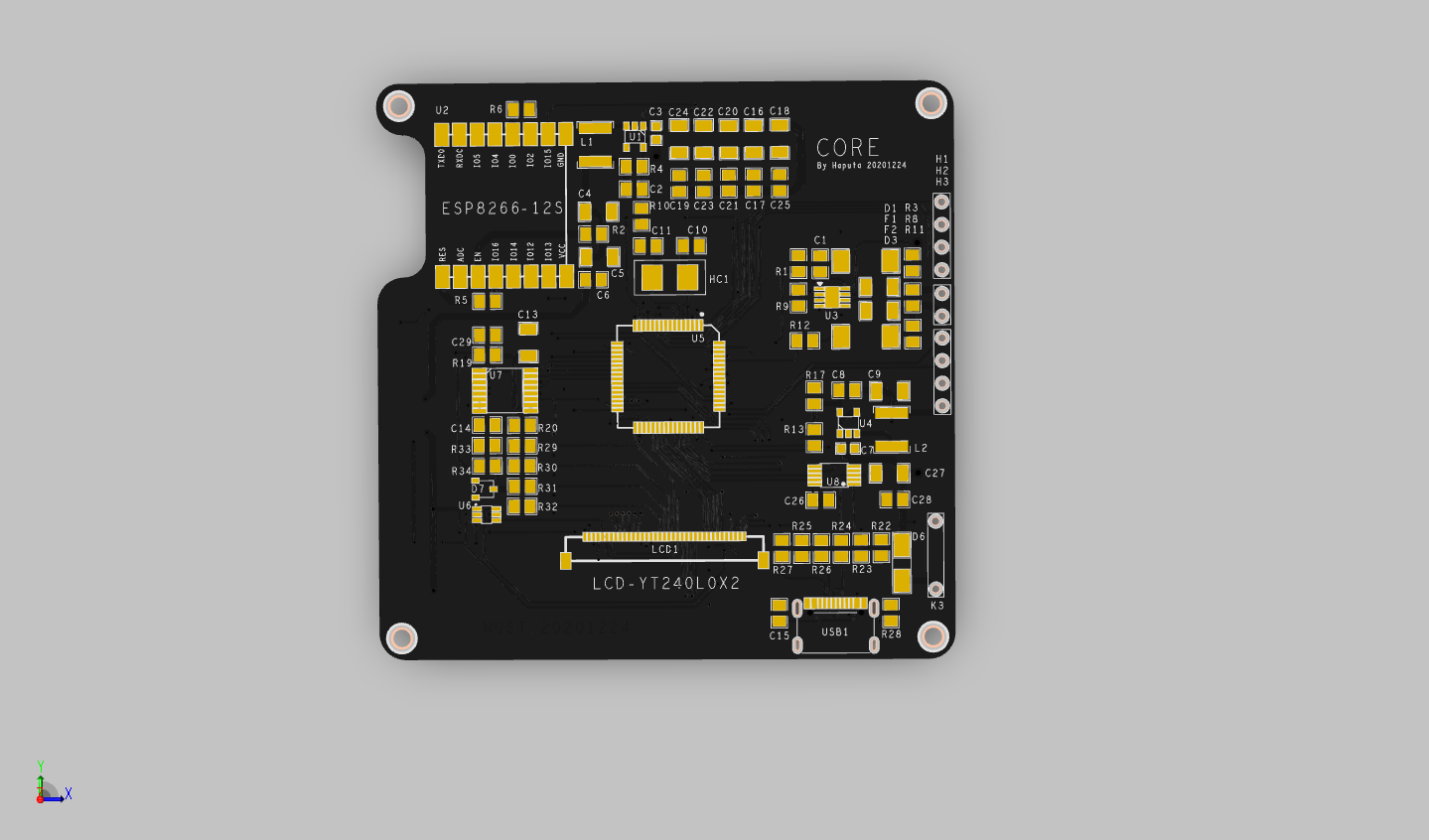

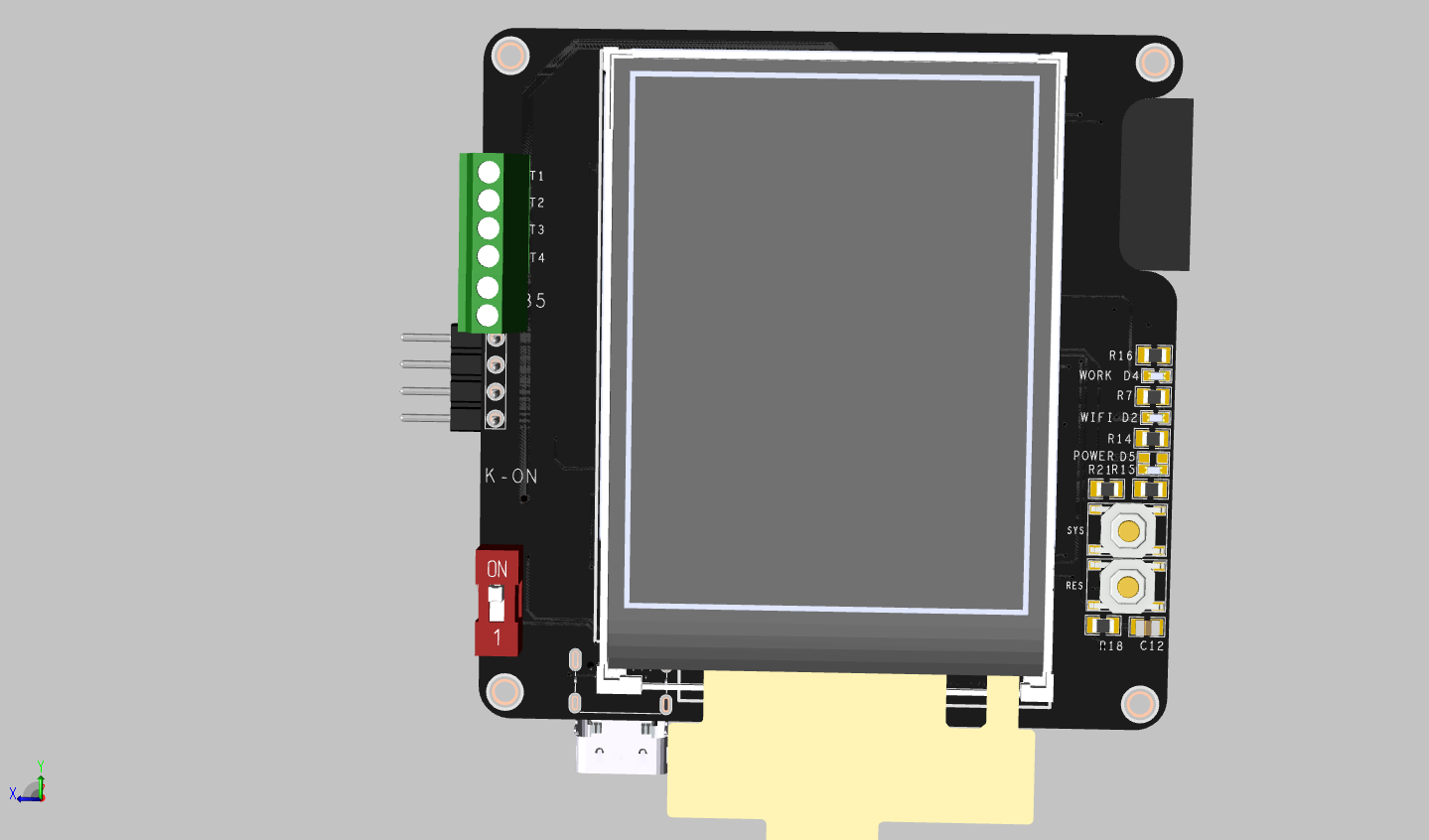

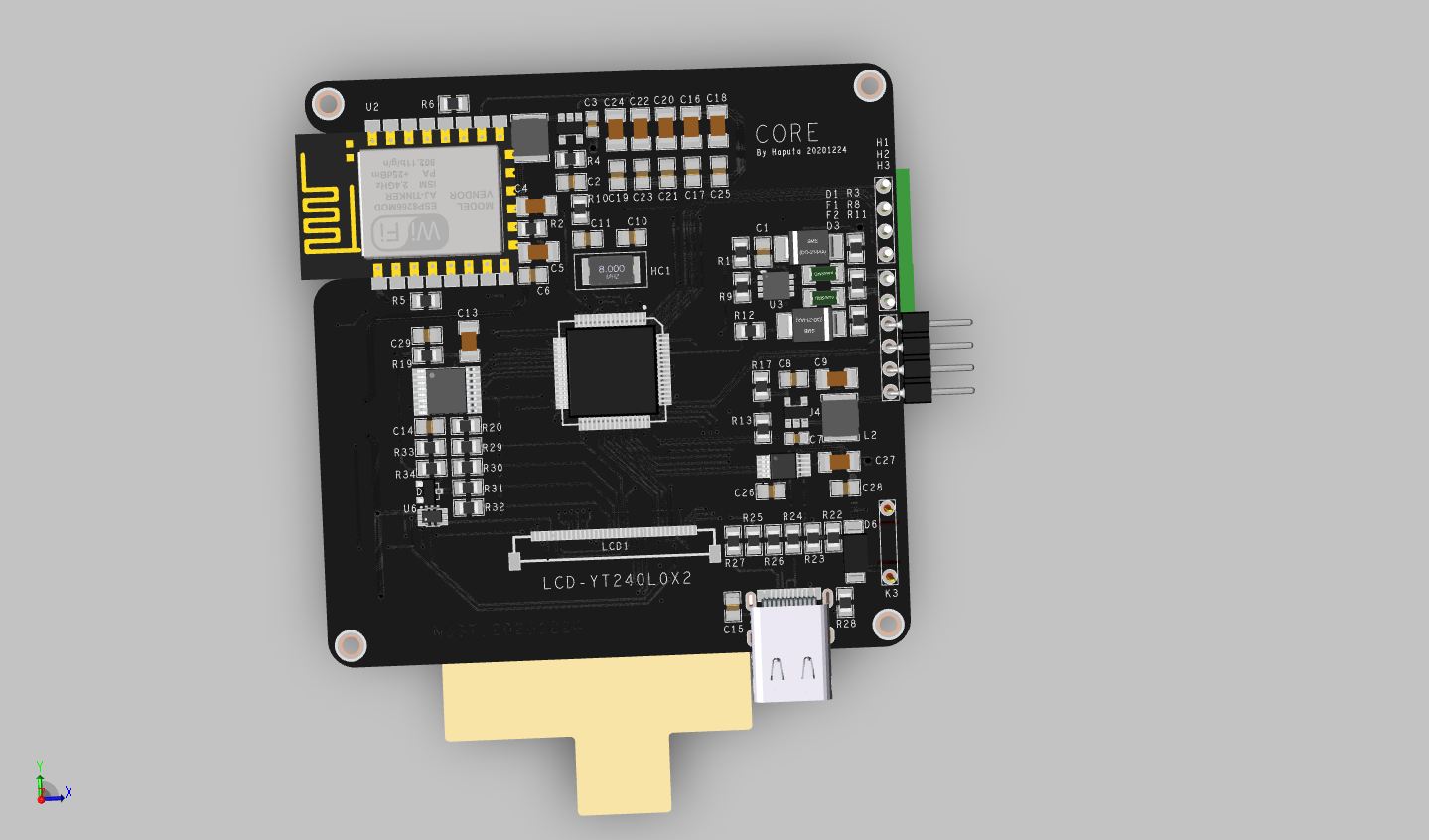

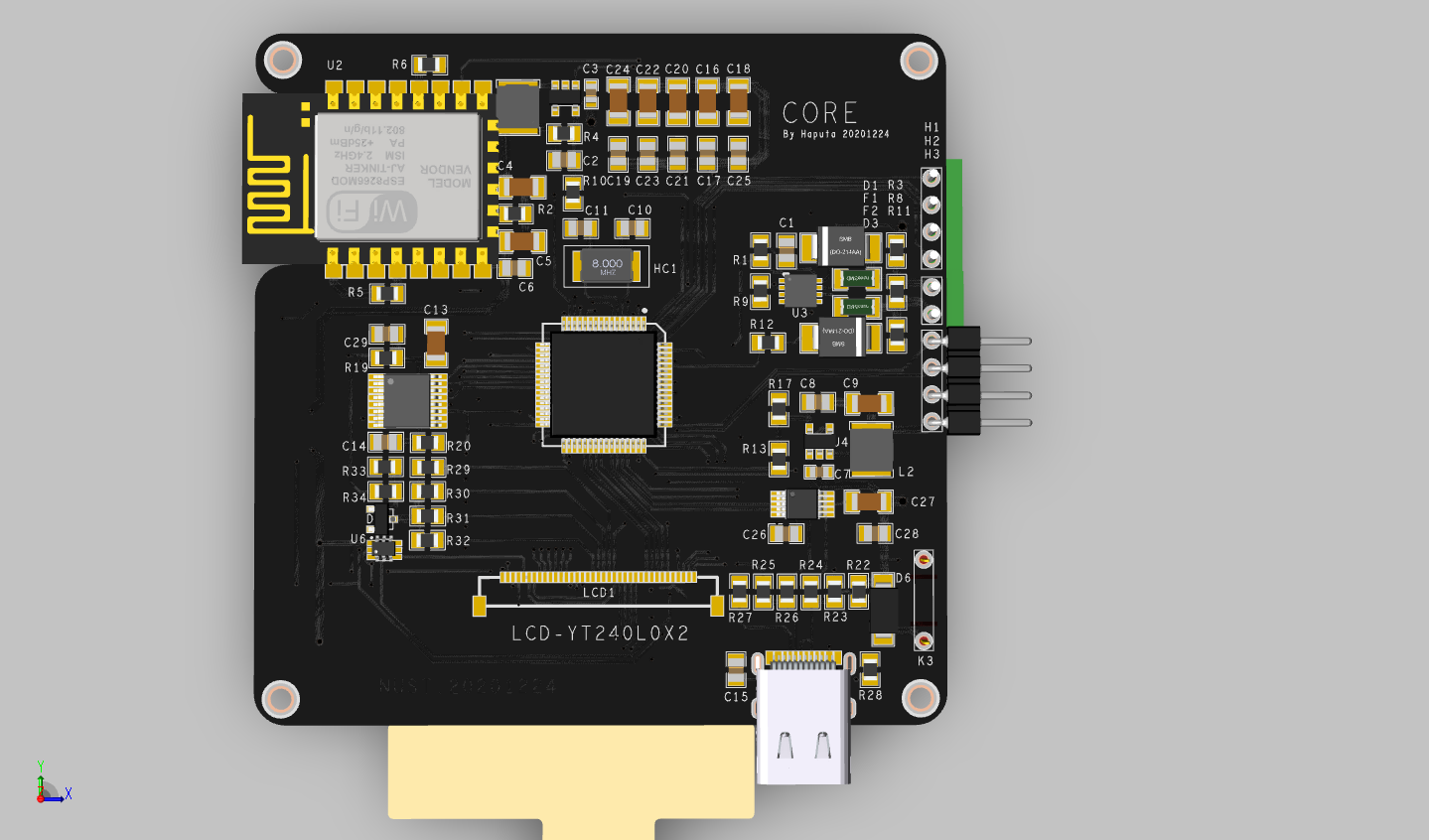

效果如下


按住鼠标中键拖动鼠标，可以平移
按住shift再用鼠标中键拖动可以切换角度

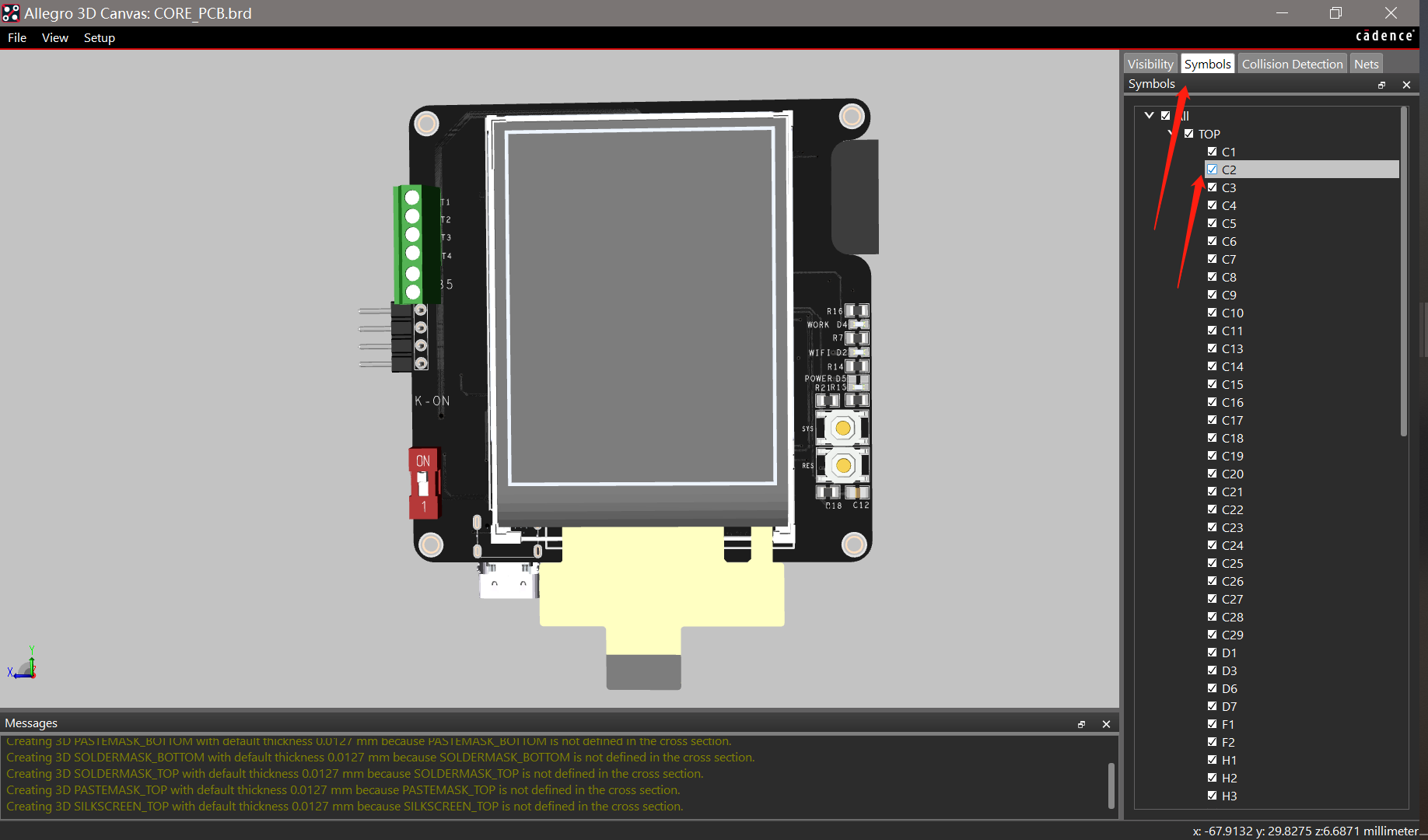

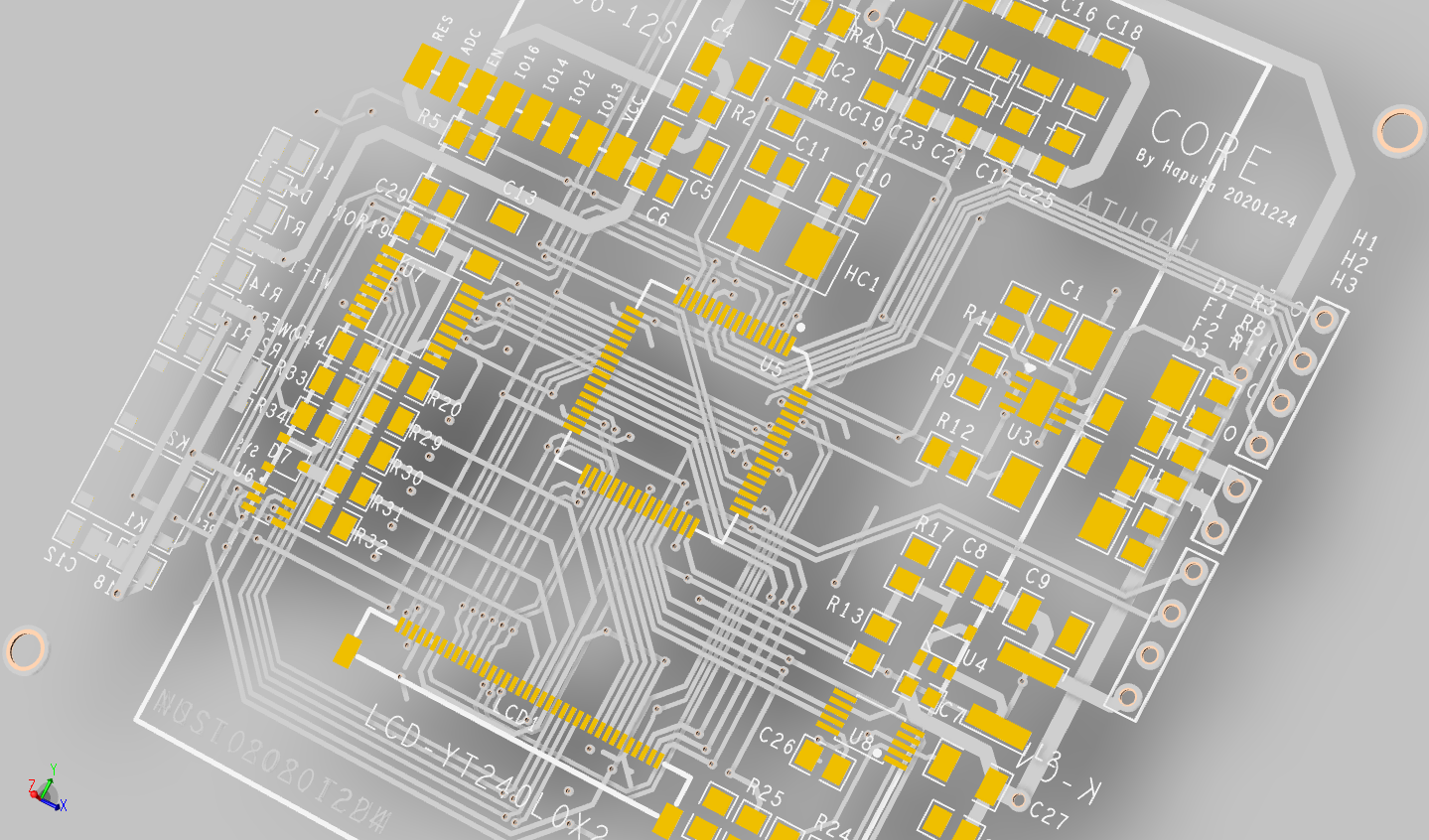

另外，想屏蔽哪些器件可以把下图对应的勾勾关掉

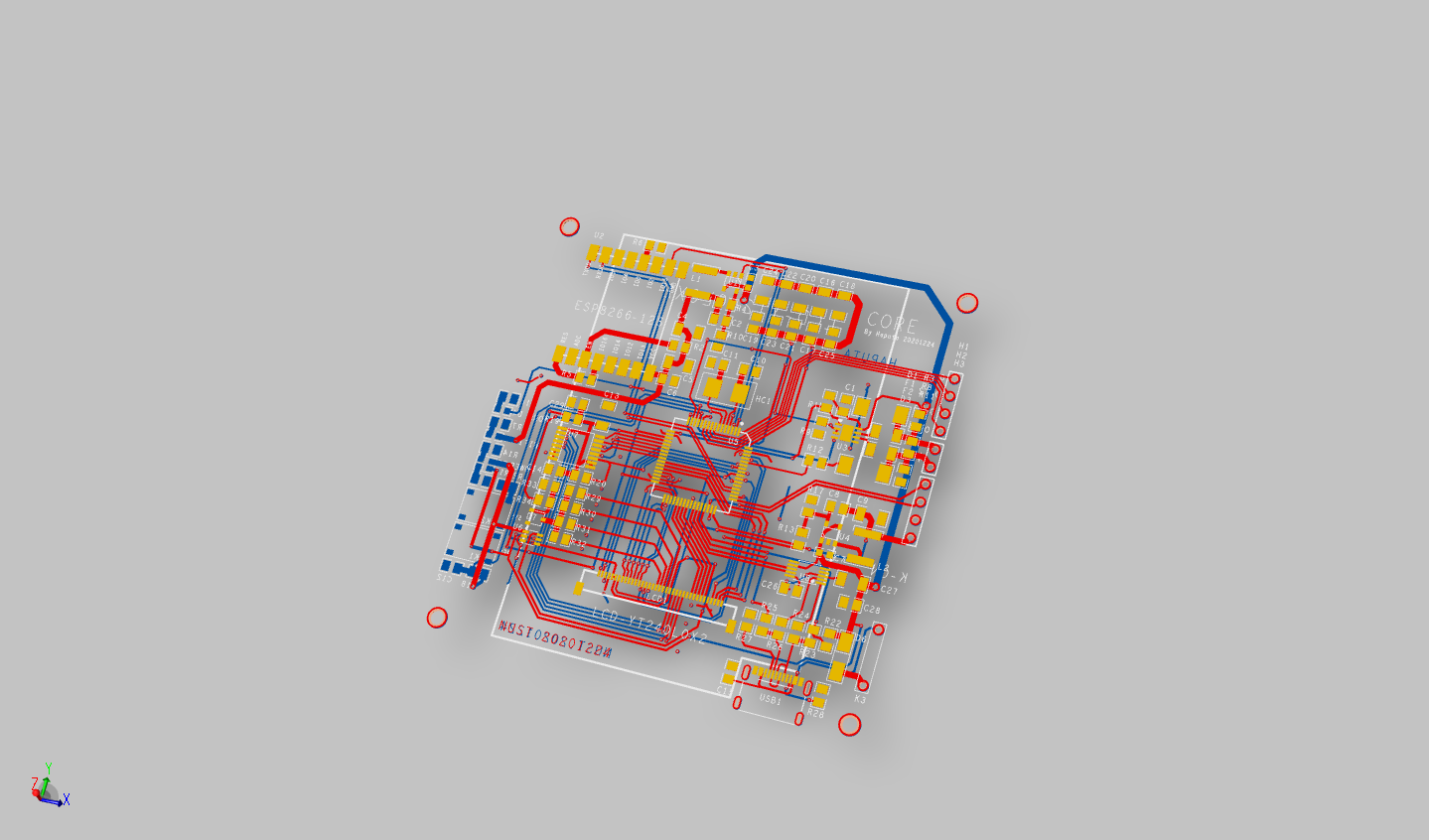

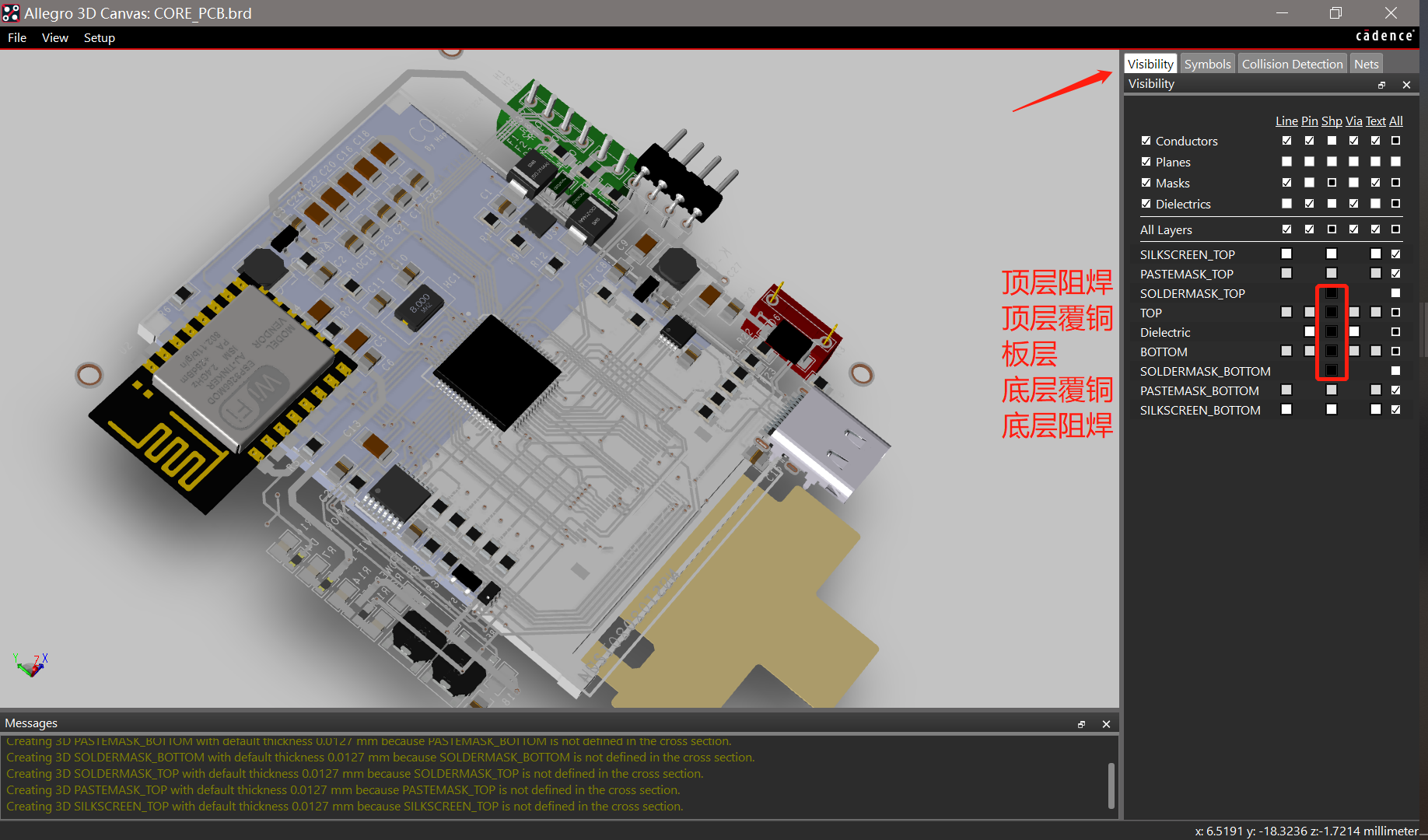

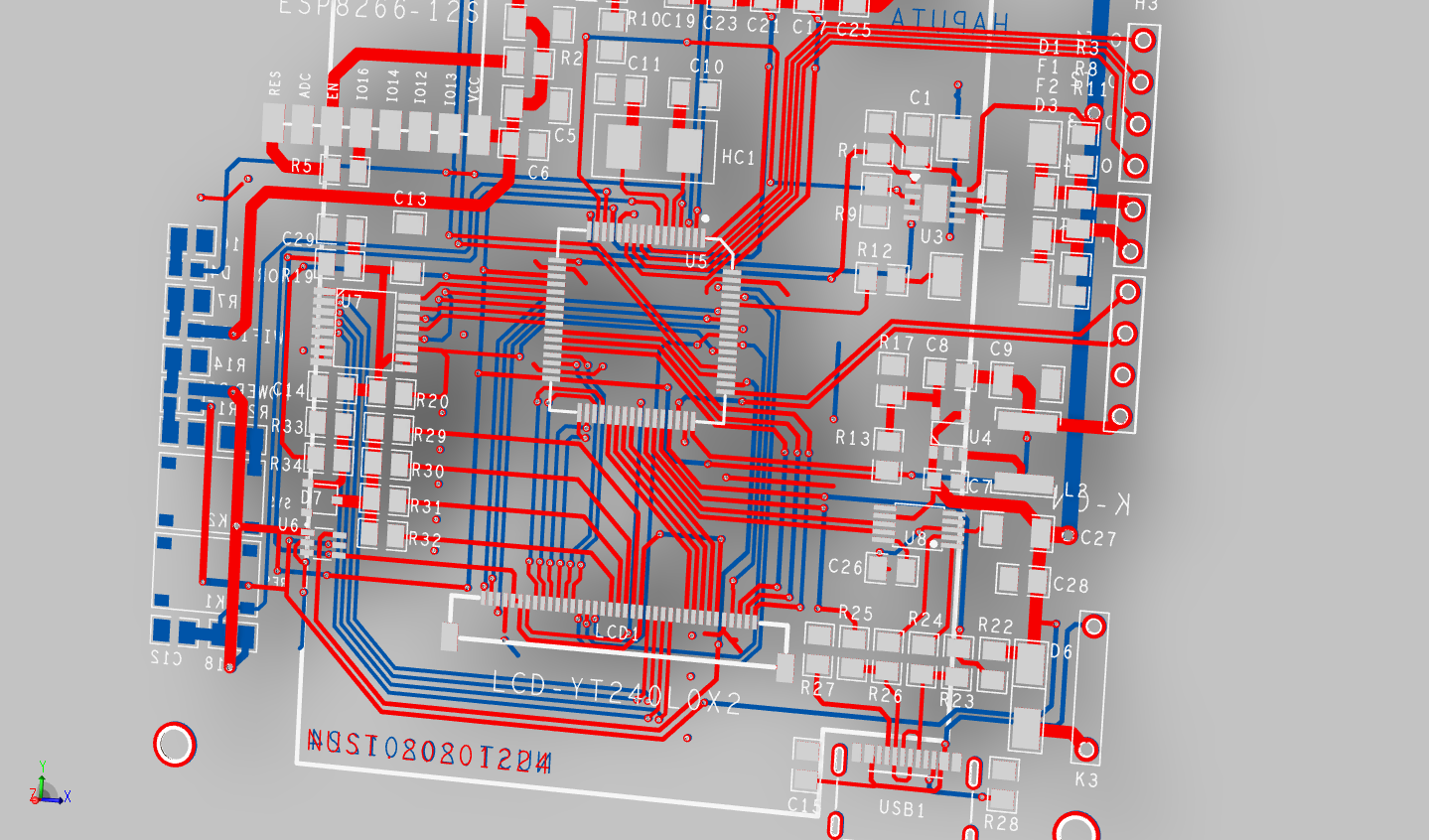

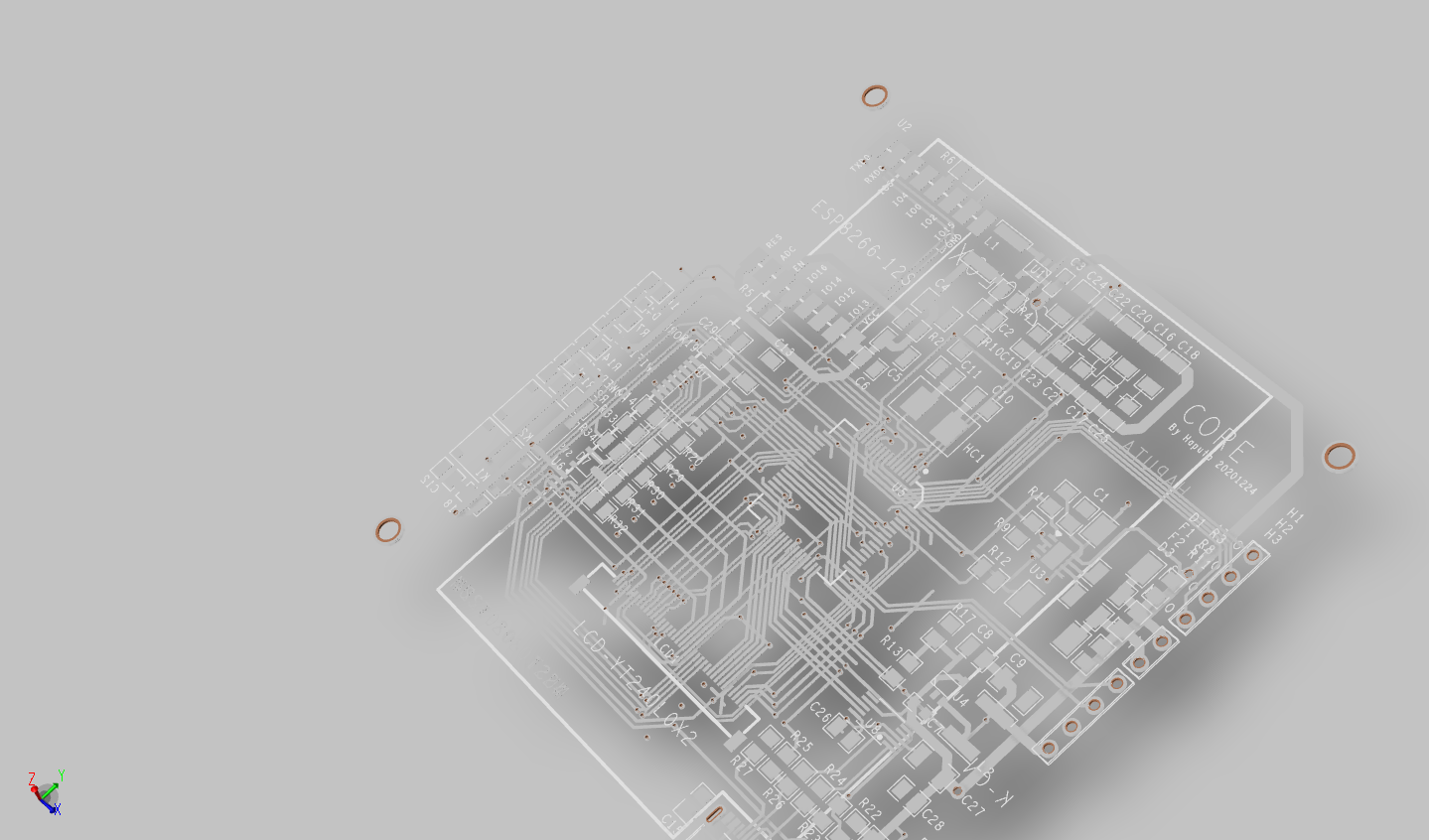

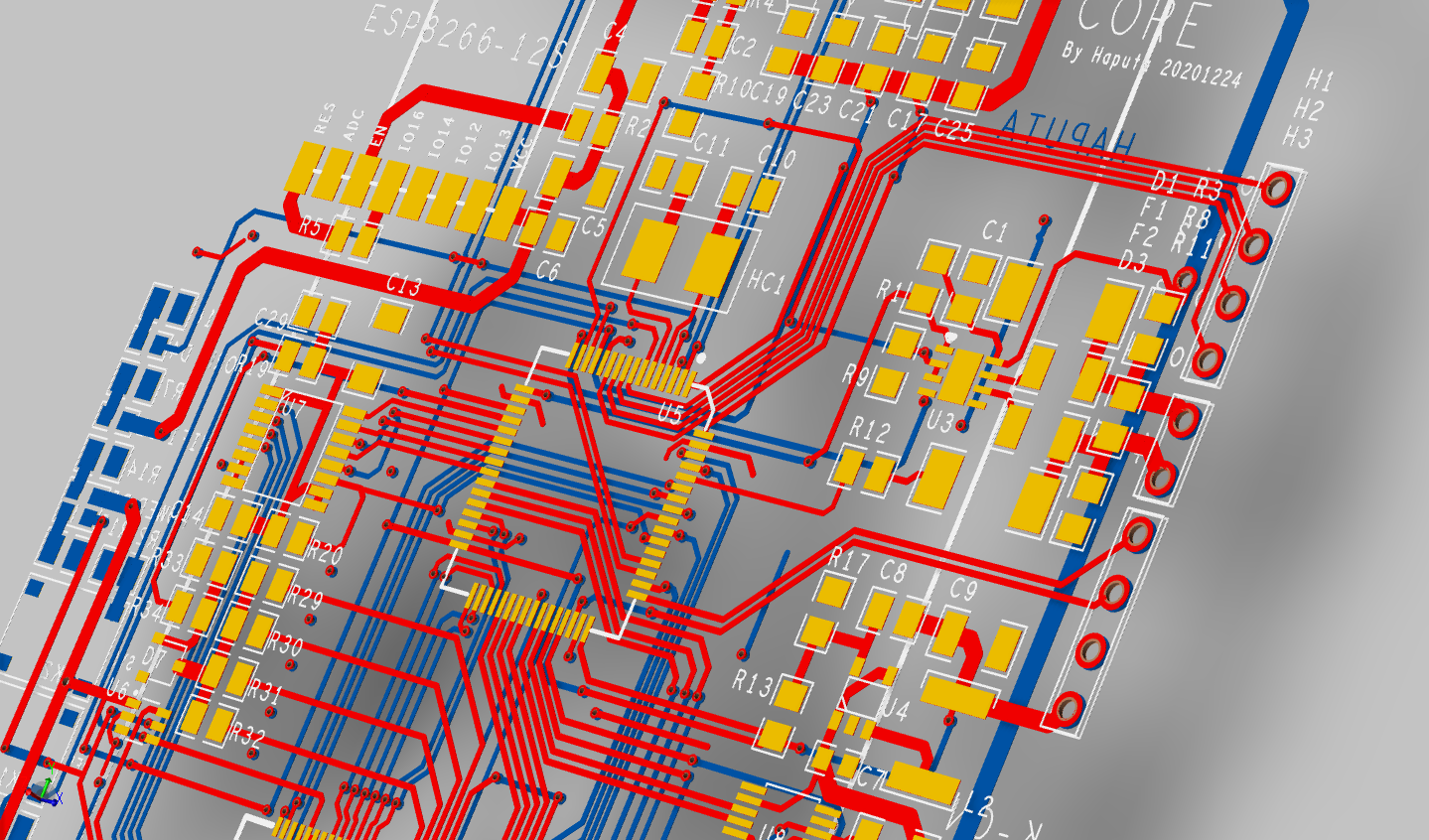

如果只想看布线效果，可以关掉对应的层

你还可以看到很多酷炫的效果
