E34-2G4H20D：nRF24L01 单载波配置输出测试

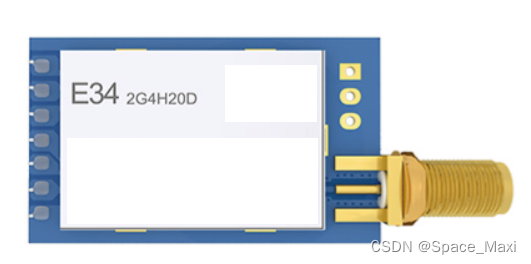

E34-2G4H20D是一个基于nRF24L01的无线通信模块，工作频率在2.4~2.518GHz频段，Tx Power最大为20dBm。

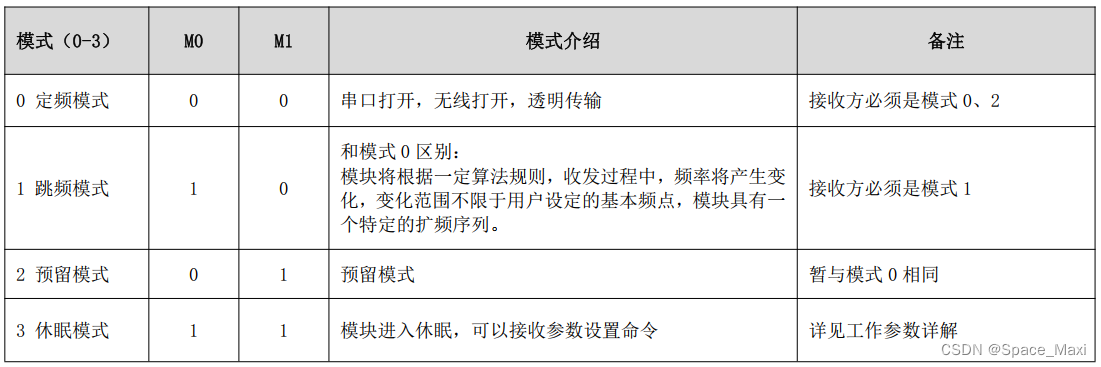

一、该模块有四种工作方式，通过M0和M1引脚进行配置：
1）定频模式
2）跳频模式
3）保留模式
4）休眠模式：通过该模式进行配置，可以实现“单载波”发送。
二、单载波测试

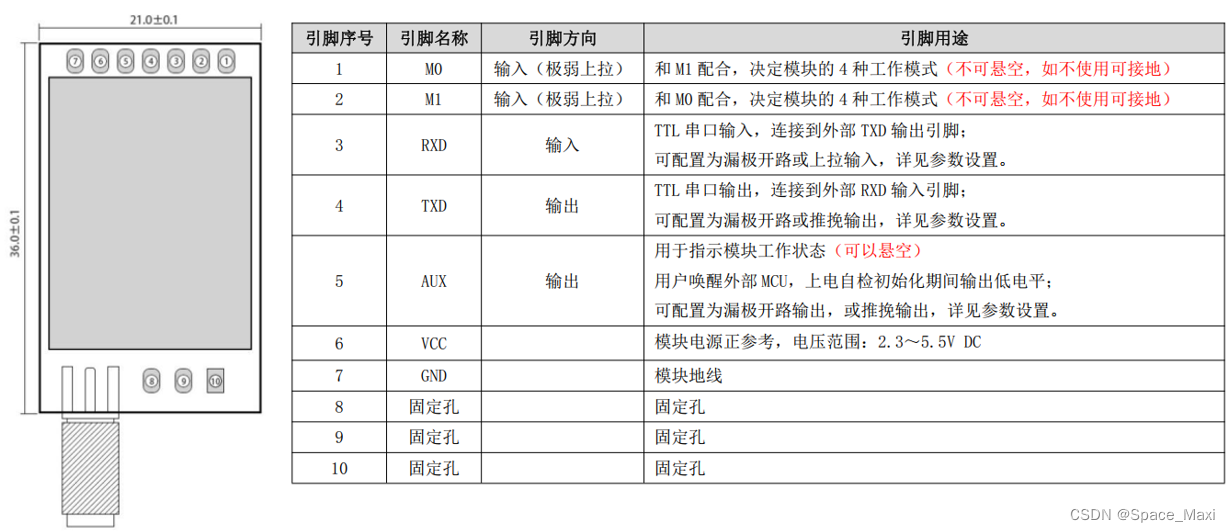

1、模式通过M0 M1管脚配置为休眠模式。

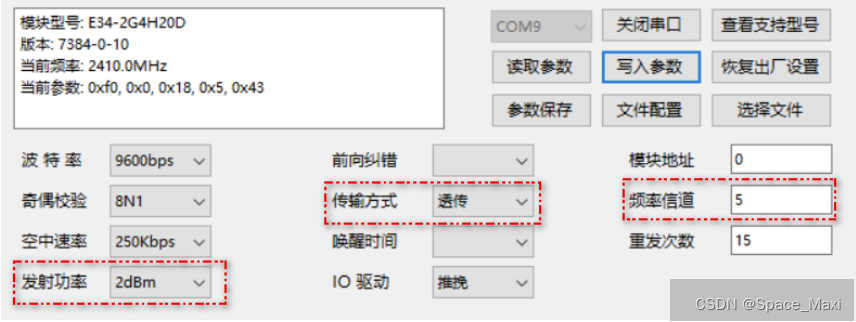

2、为了方便测试，使用了厂商提供的软件：RF_Setting4.2.exe，打开界面如下：
可以修改：发射功率、频率信道、传输方式等。这里只是测试单载波方式，我选择“透传模式”。
配置完成后，“写入参数”，则配置就会写入固化到芯片中。
配置完成后，关闭 工具即可。
注意信道配置方案，采用的和定频一样：

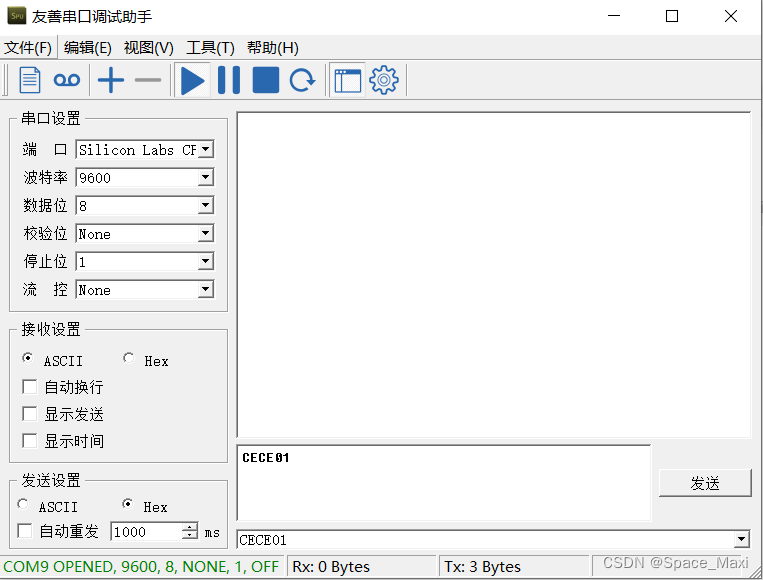

3、通过串口工具，写入单载波发送指令“CECE01”,则芯片进入到“单载波发送模式”。
利用，频谱仪测试结果如下：在2410MHz下，可以检测到 单载波输出。
