以太网工业级读写器|读卡器CK-FR08-E02与西门子ProfiNet协议PLC控制器配置指令

本文将重点从软硬件准备、配置硬件、设置工程参数、到读、写卡的这个流程，介绍以太网工业级读写器|读卡器CK-FR08-E02与西门子ProfiNet协议PLC控制器配置指令。

一、准备阶段

1、POE交换机

2、西门子PLC 支持ProfiNet协议

3、SMART STEP7（V2.04）

4、配置软件 “ConfigNetReader”

二、配置读卡器

1、打开软件

2、选择网卡，如果多网卡的电脑请注意对应所接的网卡，网卡名一般为“Network adapter 'Realtek PCIe GBE Family”

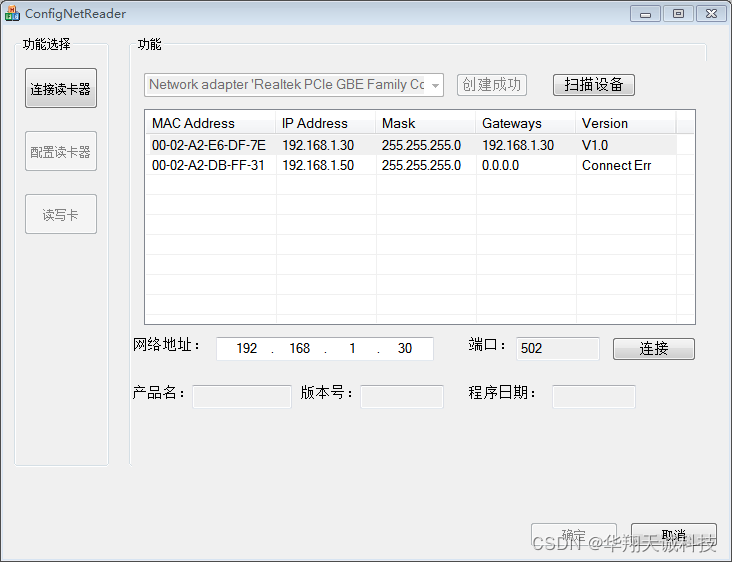

3、点击“选择网卡”，再点“扫描设备”

4、选择IP设备后点“连接”，软件加载到产品型号，版本，固件日期

5、点击“配置读卡器”

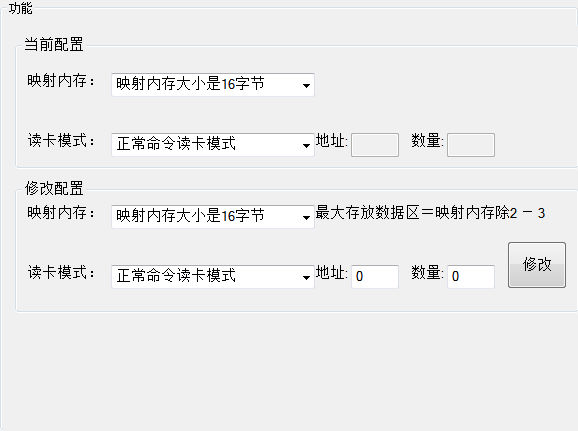

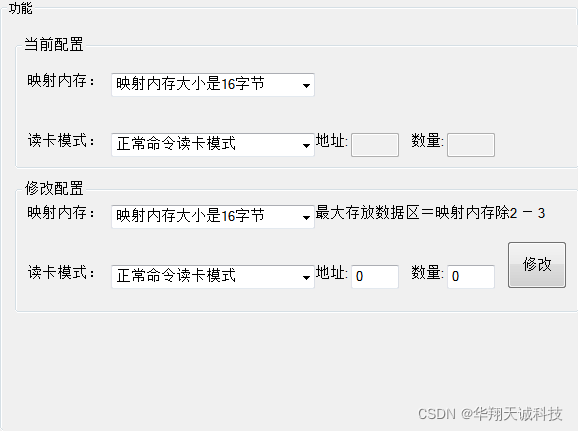

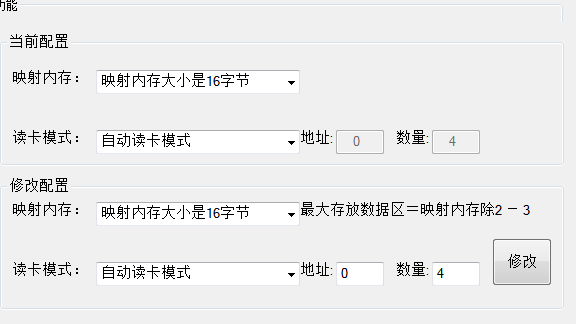

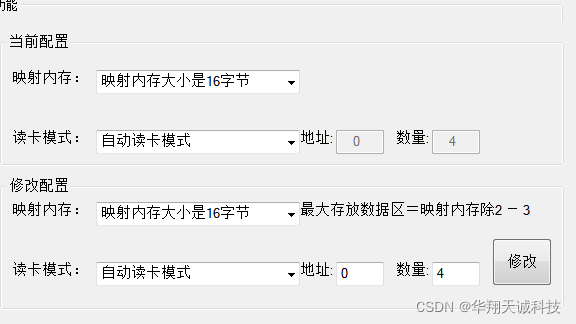

根据需要调整内存大小，例如默认是16字节。注意这里必须跟后面配置PLC一致

读卡模式： 正常读就需要发送命令才读数据

  自动读模式： 上电后会根据配置 “地址、数量”读数据

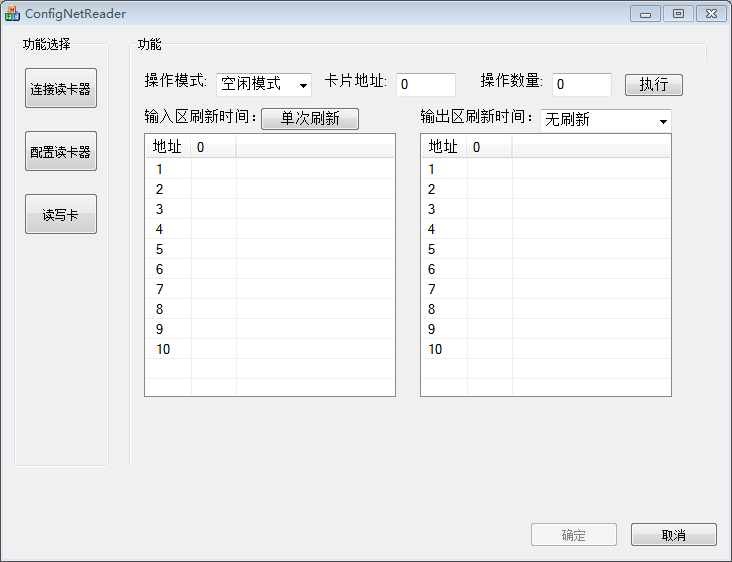

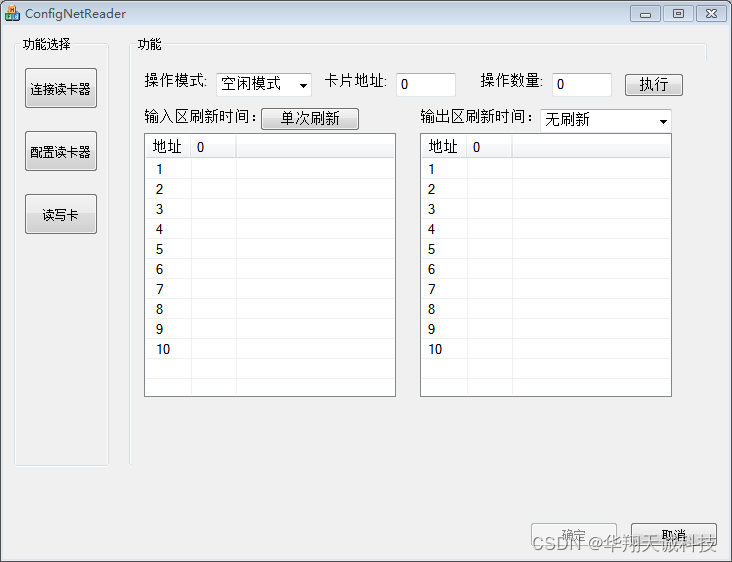

 ​​​​​​​6、点击“读写卡”测试读写卡功能

选择操作模式 -> 卡片地址 -> 操作数量 ，点 “执行”

修改相应的输出刷新时间

三、设置工程参数

1、安装GSD文件

打开step7 -> 文件 -> GSML管理

选择GSD文件点击安装

2、创建工程

以下用SMART STEP7 V2.04为例

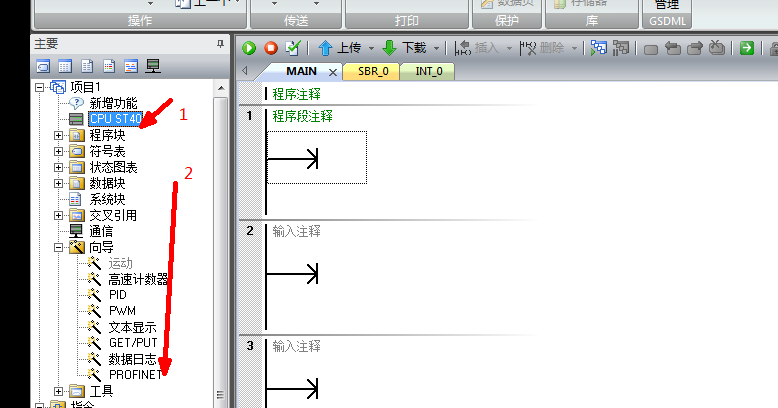

2.1、打开软件 -> 修改CPU型号 -> 向导 -> PROFINET

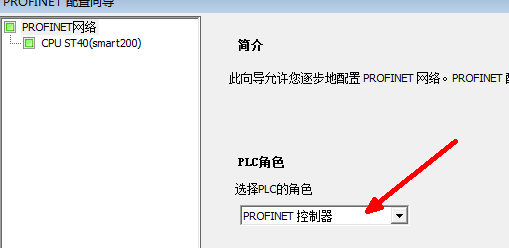

2.2、选择PLC为“PROFINET控制器” 点击下一步

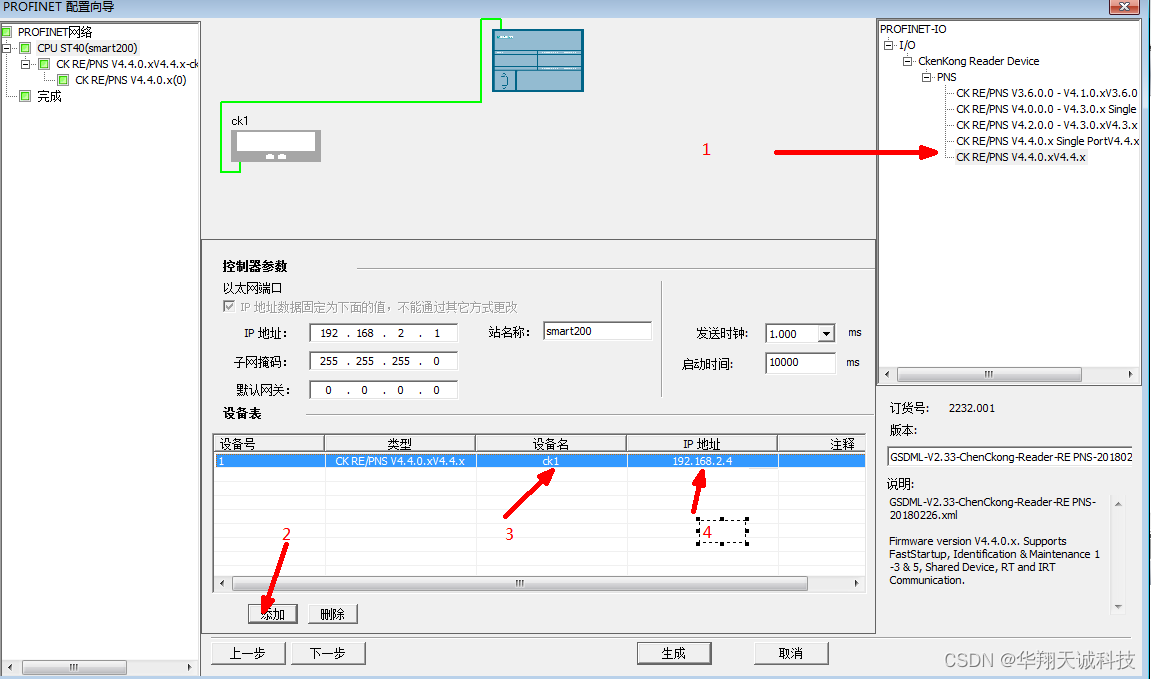

2.3、按照下面顺序配置读卡器

●选择“CK RE/PNS V4.4.0.XV4.4X”

●选择“添加”

●修改设备名如“ck1”；只能是字母和数字,总字符长度不能超过24

●修改设备IP如：192.168.2.4

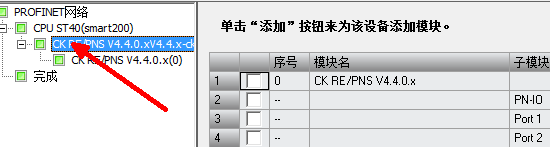

2.4、选择该读卡器配置模块界面

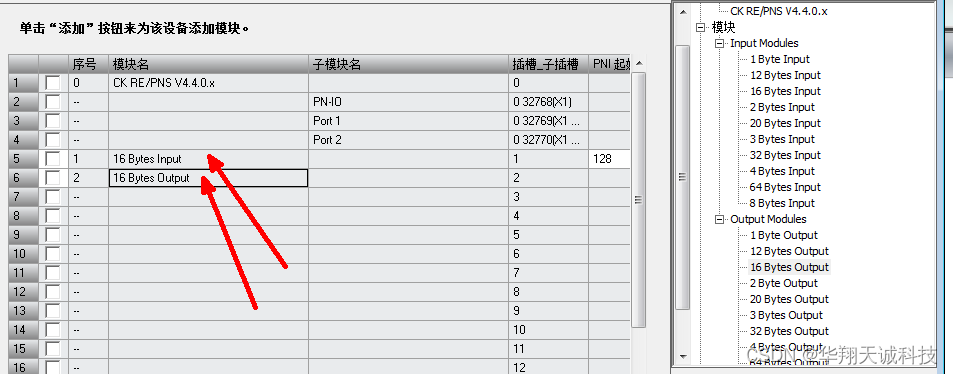

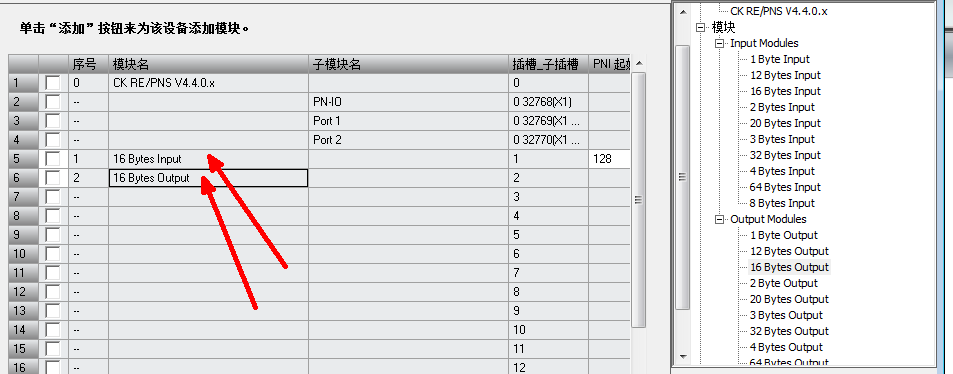

2.5、16字节映射内存配置如下图：

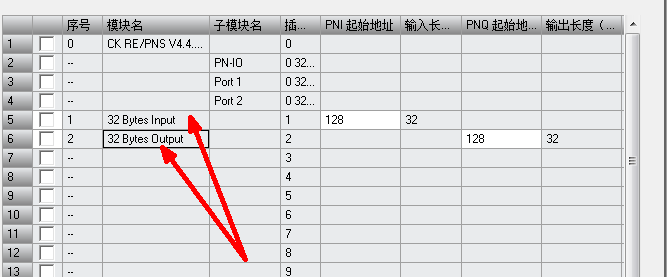

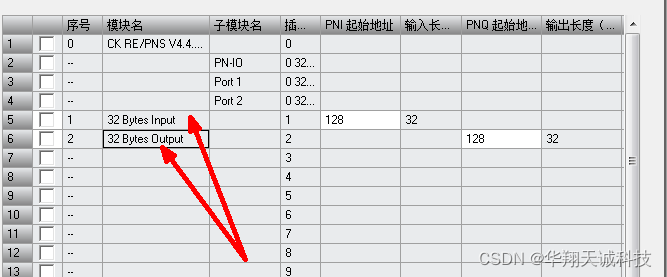

 2.6、32字节映射内存配置如下图：

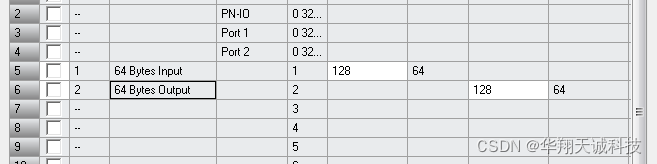

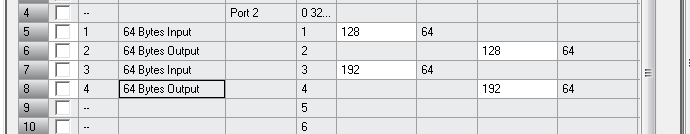

 2.7、64字节映射内存配置如下图：

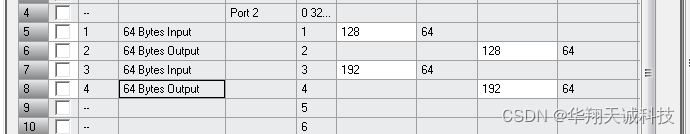

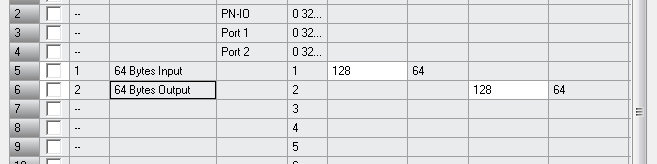

2.8、128字节映射内存配置如下图：

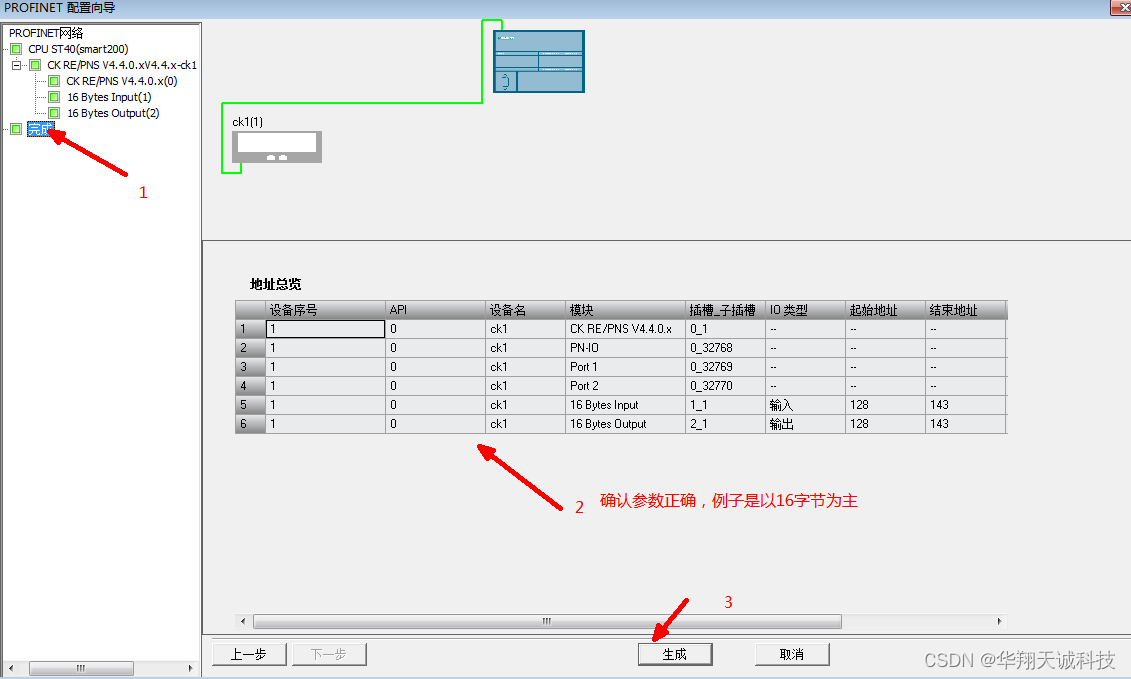

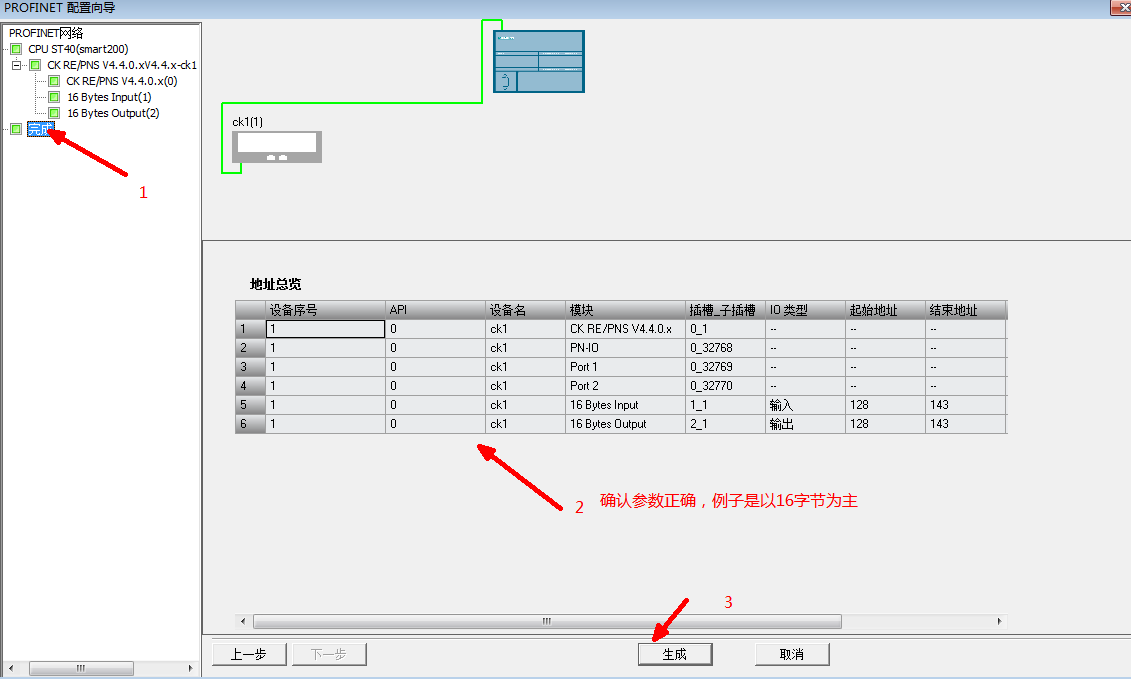

 2.9、确认生成参数

 2.10、下载程序到PLC

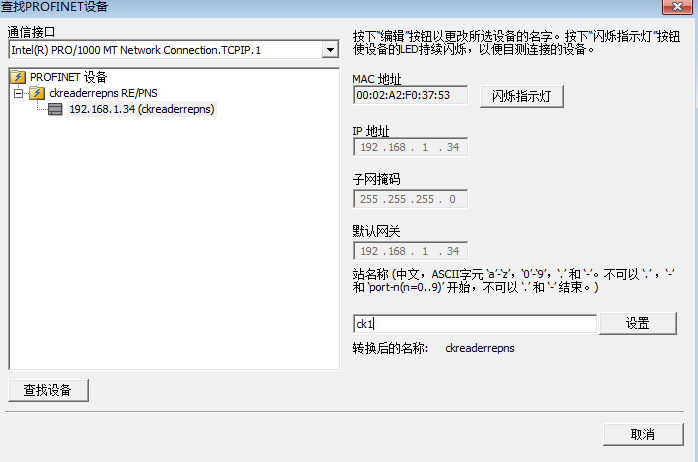

选择“工具”->“查找PROFINET设备”->选择扫描出来的读卡器“ckreaderrepns”->点击“设置”->填写“ck1”跟前面步骤3一样的名字，再次点“设置”

 2.11、等待一会读卡器的电源灯从“红”到“绿”变化, 组态成功

四、读卡操作

以i68 和 Q64 为例进行读操作

以上面的配置为例：输入区为 i68开始和输出区q64开始。

QW64 等于卡片地址、 QW66 等于操作长度、 QW 68等于操作命令，如读UID ：QW64=0、 QW66=4、QW68=03， 延时20毫秒后读iw72，如果为1则读数据（iw74-iw80）并保存，具体可以参考例子

五、写卡操作

以i68 和 Q64 为例进行写操作

以上面的配置为例：输入区为 i68开始和输出区q64开始。

QW64 等于卡片地址、 QW66 等于操作长度、 QW 68等于操作命令，如写数据 ：QW70-QW76填充数据、QW64=4、 QW66=4、QW68=06， 延时20毫秒后读iw72，如果为1则写数据成功，具体可以参考例子
