用户实现功能包括回收地址、回收网点、上门回收、回收预约、取消信息、用户积分、积分增加、积分扣除、积分礼品、兑换申请、我的收藏管理、留言板等功能。用户用例如图3-8所示。

图3-8 用户用例图

进过系统的分析后，就开始记性系统的设计，系统设计包含总体设计和详细设计。总体设计只是一个大体的设计，经过了总体设计，我们能够划分出系统的一些东西，例如文件、文档、数据等。而且我们通过总体设计，大致可以划分出了程序的模块，以及功能。但是只是一个初步的分类，并没有真正的实现。

整体设计，只是一个初步设计，而且，对于一个项目，我们可以进行多个整体设计，通过对比，包括性能的对比、成本的对比、效益的对比，来最终确定一个最优的设计方案，选择优秀的整体设计可以降低开发成本，增加公司效益，从这一点来讲，整体设计还是非常重要的。

废旧物品回收APP工作原理图如图4-1所示：

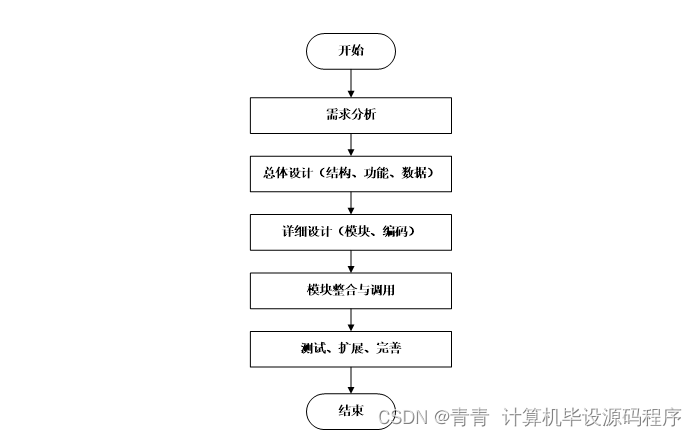

图4-1 系统工作原理图

系统架构图属于系统设计阶段，系统架构图只是这个阶段一个产物，系统的总体架构决定了整个系统的模式，是系统的基础。废旧物品回收APP的整体结构设计如图4-2所示。

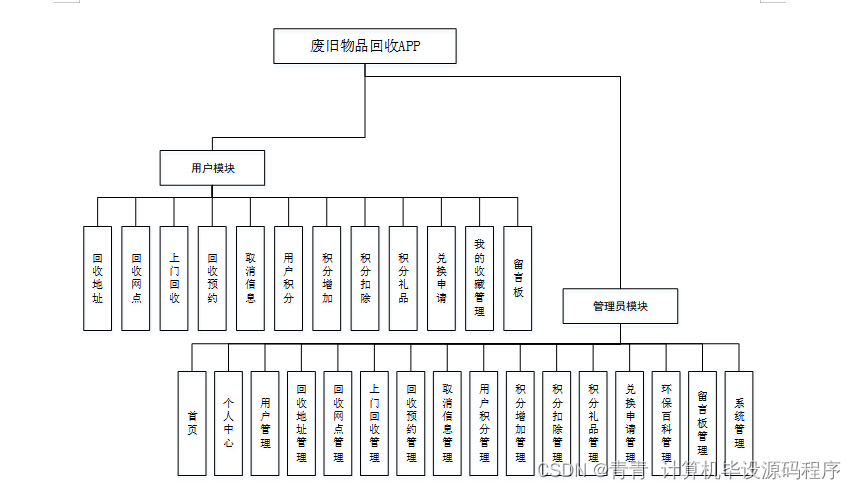

图4-2 系统结构图

 数据库实体

数据模型中的实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。例如，公司中的每个员工，家里中的每个家具。

本系统的E-R图如下图所示：

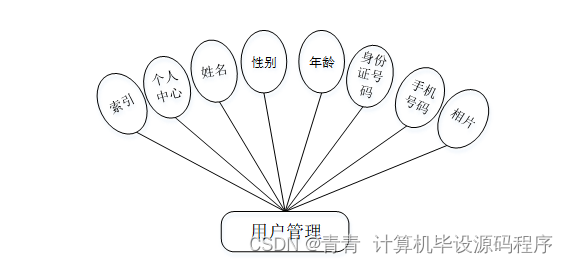

（1）用户管理实体E.R图如图4-3所示：

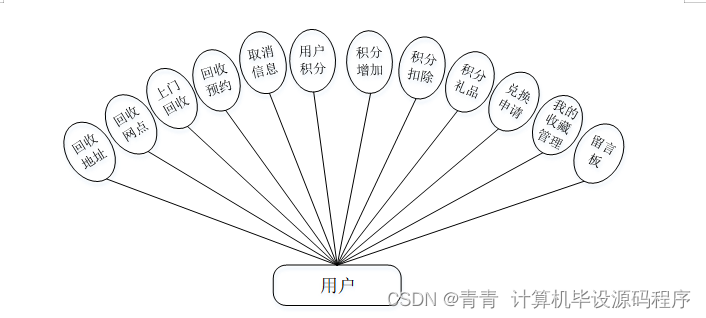

图4-3用户管理实体图

（2）回收网点管理实体E.R图如图4-4所示：

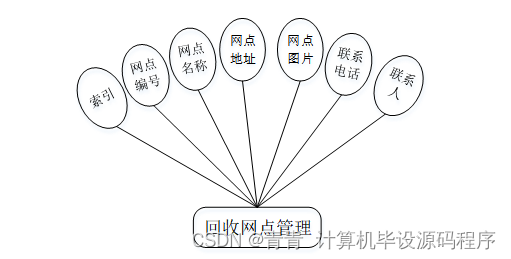

图4-4回收网点管理实体图

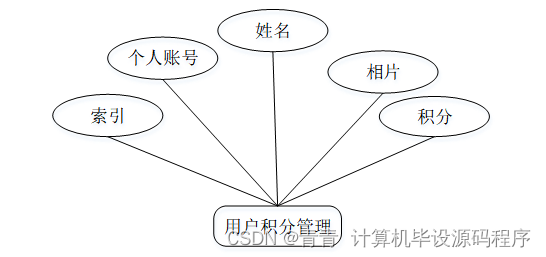

（3）用户积分管理实体E. R图，如图4-5所示：

图4-5用户积分管理实体图

APP端

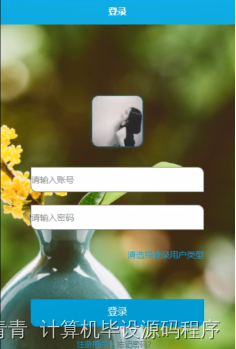

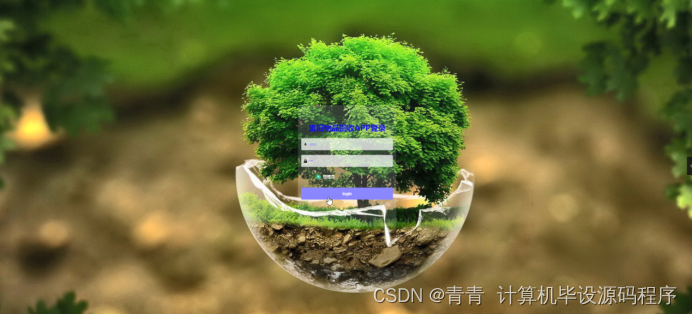

用户登录，用户通过输入用户名和密码，选择角色并点击登录进行系统登录操作，如图5-1所示。

图5-1用户登录界面图

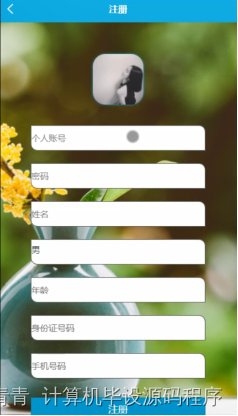

用户注册，在用户注册页面通过填写个人账号、密码、姓名、性别、年龄、身份证号码、手机号码等信息进行注册操作；如图5-2所示。

图5-2用户注册界面图

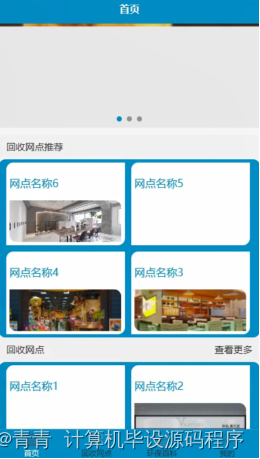

用户登陆系统后，可以对首页、回收网点、环保百科、我的等功能进行详细操作，如图5-3所示。

图5-3系统首页界面图

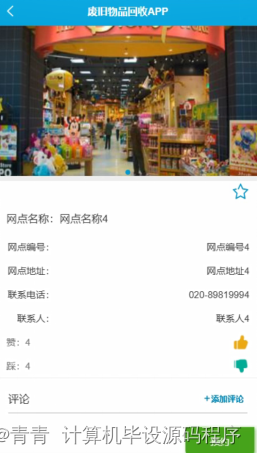

回收网点，在回收网点页面可以查看网点名称、网点图片、网点编号、网点地址、联系电话、联系人等信息，可进行预约、评论或收藏，如图5-4所示。

图5-4回收网点界面图

环保百科，在环保百科页面可以查看标题、图片、信息编号、内容等信息，可进行评论或收藏；如图5-5所示。

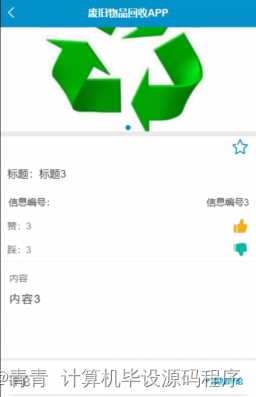

图5-5环保百科界面图

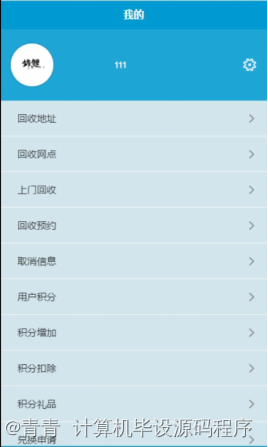

我的，在我的页面可以对回收地址、回收网点、上门回收、回收预约、取消信息、用户积分、积分增加、积分扣除、积分礼品、兑换申请、我的收藏管理、留言板等详细信息进行操作，如图5-6所示。

图5-6我的界面图

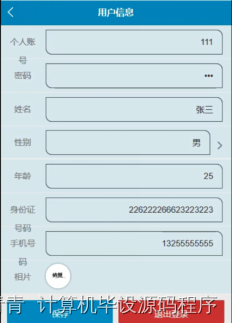

用户信息，在用户信息页面通过填写个人账号、密码、姓名、性别、年龄、身份证号码、手机号码、相片等详细信息进行保存操作，如图5-7所示。

图5-7用户信息界面图

5.2服务端

管理员登录，管理员通过输入账号、密码，选择角色并点击登录进行系统登录操作，如图5-8所示。

图5-8管理员登录界图面

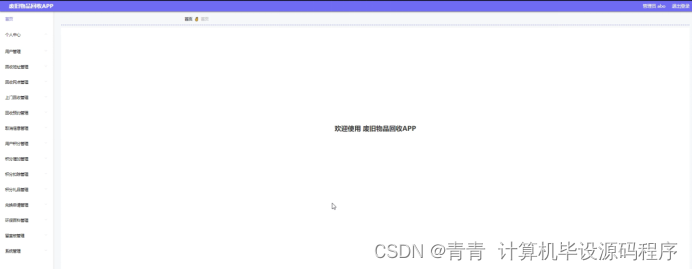

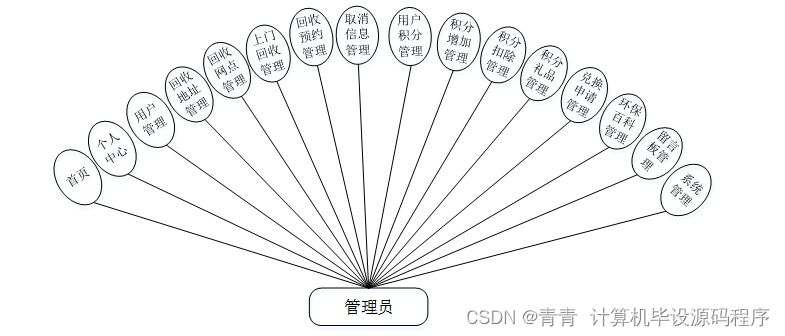

管理员登陆系统后，可以对首页、个人中心、用户管理、回收地址管理、回收网点管理、上门回收管理、回收预约管理、取消信息管理、用户积分管理、积分增加管理、积分扣除管理、积分礼品管理、兑换申请管理、环保百科管理、留言板管理、系统管理等功能进行相应操作，如图5-9所示。

图5-9管理员功能界图面

用户管理，在用户管理页面可以对索引、个人中心、姓名、性别、年龄、身份证号码、手机号码、相片等内容进行详情、积分、修改或删除等操作，如图5-10所示。

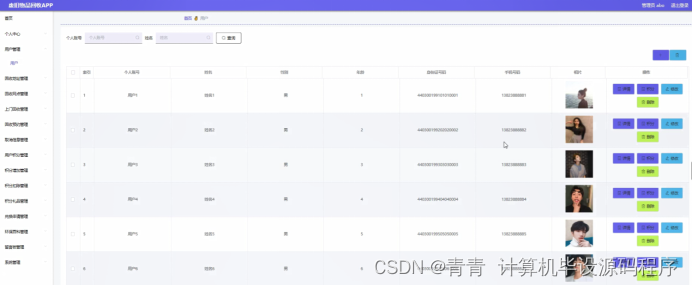

图5-10用户管理界面图

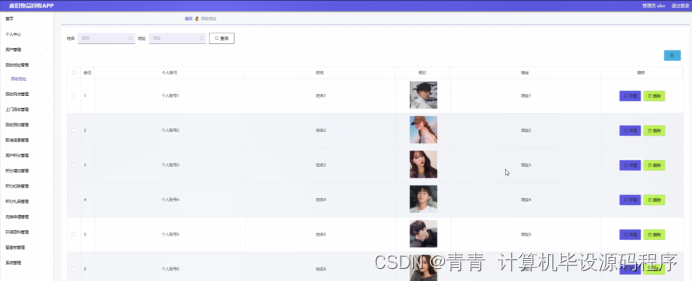

回收地址管理，在回收地址管理页面可以对索引、个人账号、姓名、相片、地址等内容进行详情或删除等操作，如图5-11所示。

图5-11回收地址管理界面图

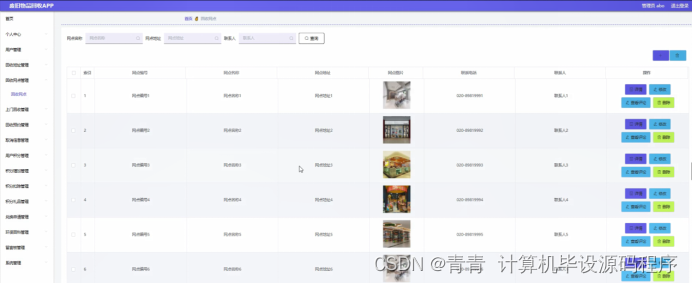

回收网点管理，在回收网点管理页面可以对索引、网点编号、网点名称、网点地址、网点图片、联系电话、联系人等内容进行详情、修改、查看评论或删除等操作，如图5-12所示。

图5-12回收网点管理界面图

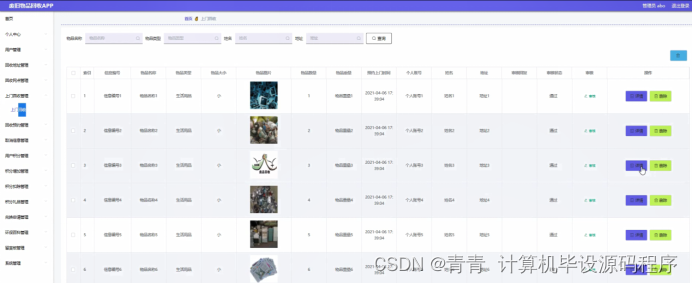

上门回收管理，在上门回收管理页面可以对索引、信息编号、物品名称、物品类型、物品大小、物品图片、物品数量、物品重量、预约上门时间、个人账号、姓名、地址、审核回复、审核状态、审核等内容进行详情或删除等操作，如图5-13所示。

图5-13上门回收管理界面图

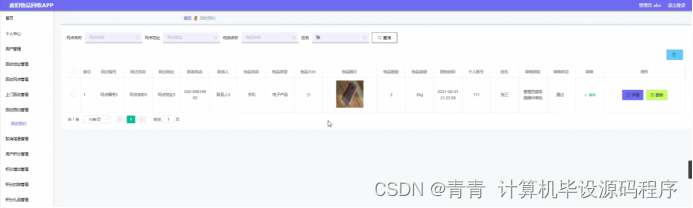

回收预约管理，在回收预约管理页面可以对索引、网点编号、网点名称、网点地址、联系电话、联系人、物品名称、物品类型、物品大小、物品图片、物品数量、物品重量、回收时间、个人账号、姓名、审核回复、审核状态、审核等内容进行详情或删除等操作，如图5-14所示。

图5-14回收预约管理界面图

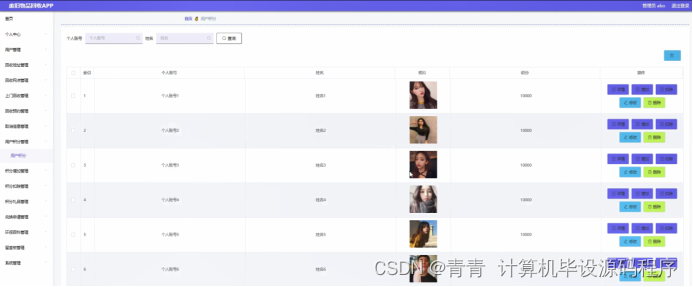

用户积分管理，在用户积分管理页面可以对索引、个人账号、姓名、相片、积分等内容进行详情、增加、扣除、修改或删除等操作，如图5-15所示。

图5-15用户积分管理界面图

积分礼品管理，在积分礼品管理页面可以对索引、礼品名称、礼品类型、相关图片、所需积分、上架日期等内容进行详情、修改、查看评论或删除等操作，如图5-16所示。

图5-16积分礼品管理界面图

环保百科管理，在环保百科管理页面可以对索引、信息编号、标题、相关图片等内容进行详情、修改、查看评论或删除等操作，如图5-17所示。

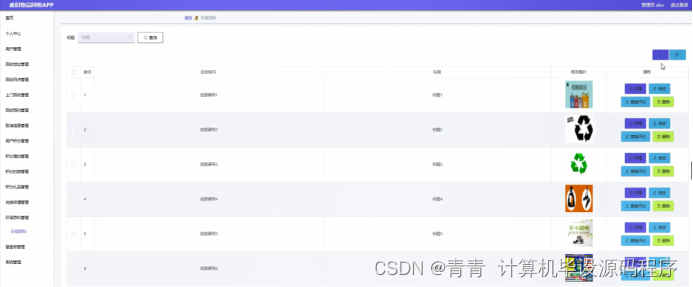

图5-17环保百科管理界面图
