计算机分为可编程不可编程,可编程电源的五大应用和使用方法

描述

随着各种电器和仪表设备的日渐丰富，对电源应用的灵活性提出了更高的要求。设计一款使用灵活、方便且价格相对便宜的通用电源，正越来越成为市场所需。现代单片机正朝着处理速度越来越快，外设资源越来越丰富，价格越来越便宜的方向发展，将单片机融入电源的设计中可以极大地提升电源的性能和灵活性。

通过对电源的编程，可以方便地实现图1所示的电压输出波形。其中，V1、V2、T1、T2、dv、dt都是可以通过编程来设定的。电压值的输出范围为0～16 V，最大输出电流为10 A。输出电压精度为0.1 V，电流精度为10 mA。电流的设定值指的是允许输出的最大电流，也可以被编程为与输出电压一样的波形。

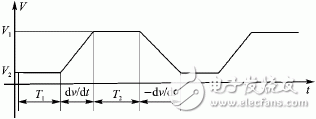

图1 编程输出电压波形

另外，电源也可以工作在铅酸电池充电器的模式(简称“LBC模式”)。根据铅酸电池的特性，当电源工作在LBC模式时，电源首先将输出较大的充电电压和电流V1/I1，至少维持10 s；当充电电流降到小于设定值I2时，电源输出较小的充电电压和电流V2/I2。如果到了设定时间T1，充电电流还未降到I2以下，这时电源输出也会降为V2/I2。当输出电流再次大于I2时，电源将再次输出V1/I1充电。其中，V2设定值必须小于14 V。若设置为大于14 V，电源会自动将其设成14 V。I2的值必须大于1/8I1，否则将被自动设成1/8I1。LBC模式如图2所示。
