伴随Esri将重心越来越多的放在ArcGIS Pro上，以后ArcGIS的使用场景可能会越来越少，所以我们可以提前接触并使用ArcGIS Pro，做好相关准备。这里为大家介绍一下在ArcGIS中常见的操作——洪水淹没分析在ArcGIS Pro中如何实现。

01 加载数据

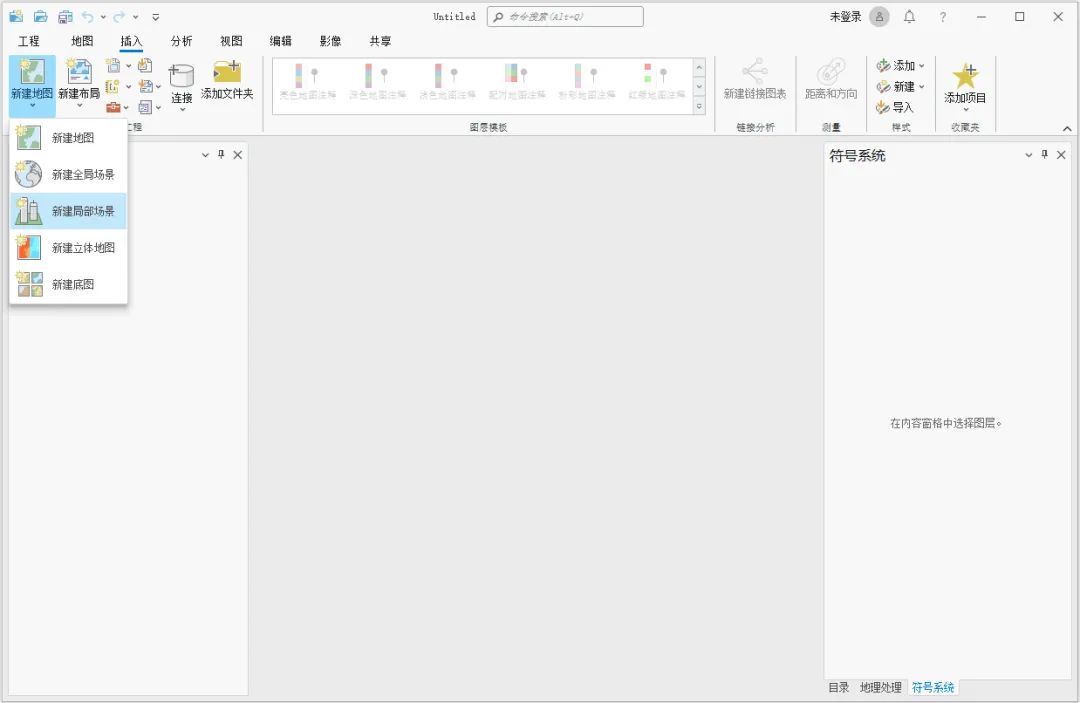

在菜单栏上点击插入，点击新建地图，选择新建局部场景，如下图所示。

新建局部场景

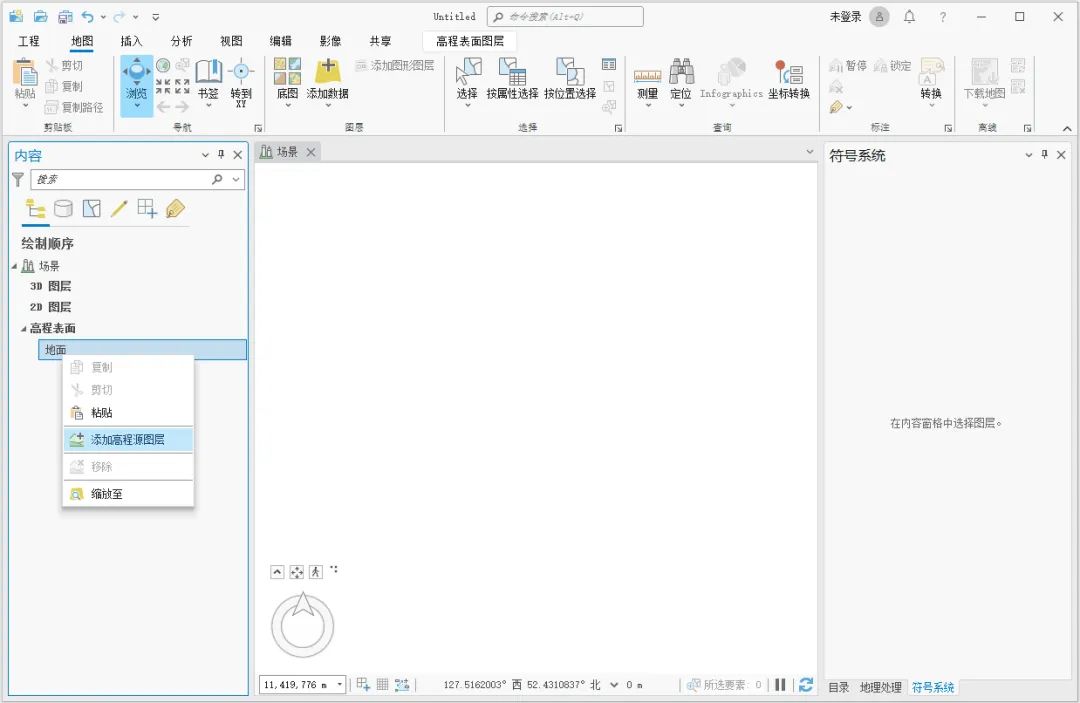

新建局部场景之后我们可以看到软件默认加载了全球的高程数据。如果你没有高程数据，可以使用软件自带的数据，如果有的话，可以将该资源移除，并点击右键，选择添加高程源图层，将自己的高程数据添加进来，如下图所示。

选择添加高程源图层

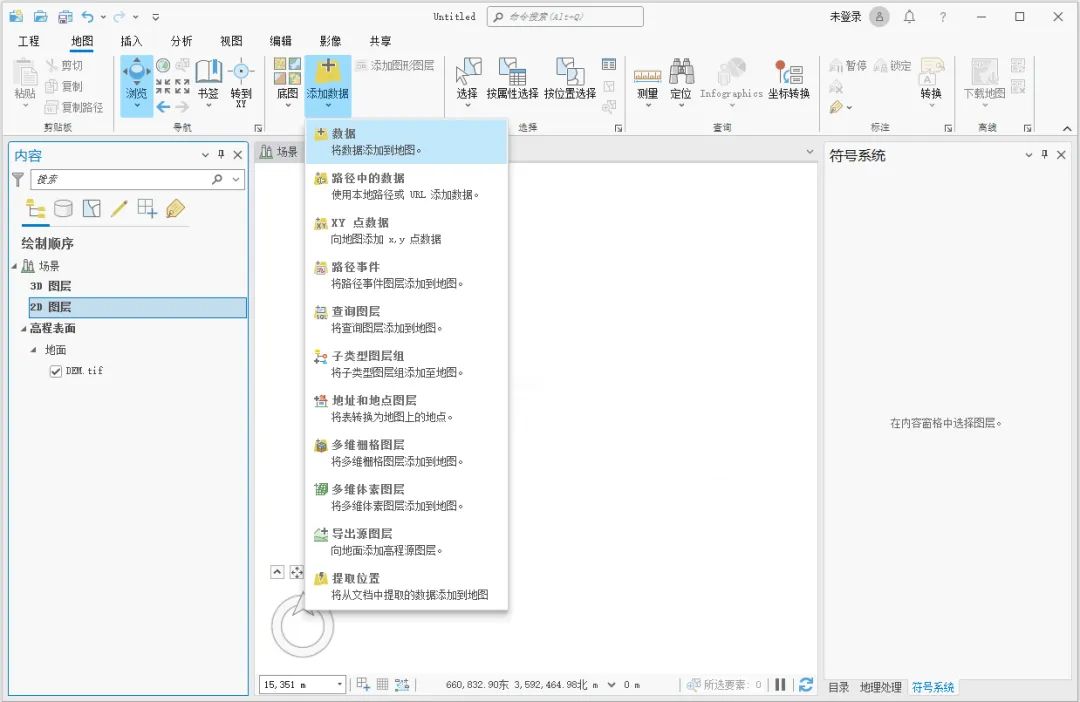

选中2D图层，点击添加数据，选择数据，将卫星地图和模拟淹没面的要素添加进来，如下图所示。

添加数据

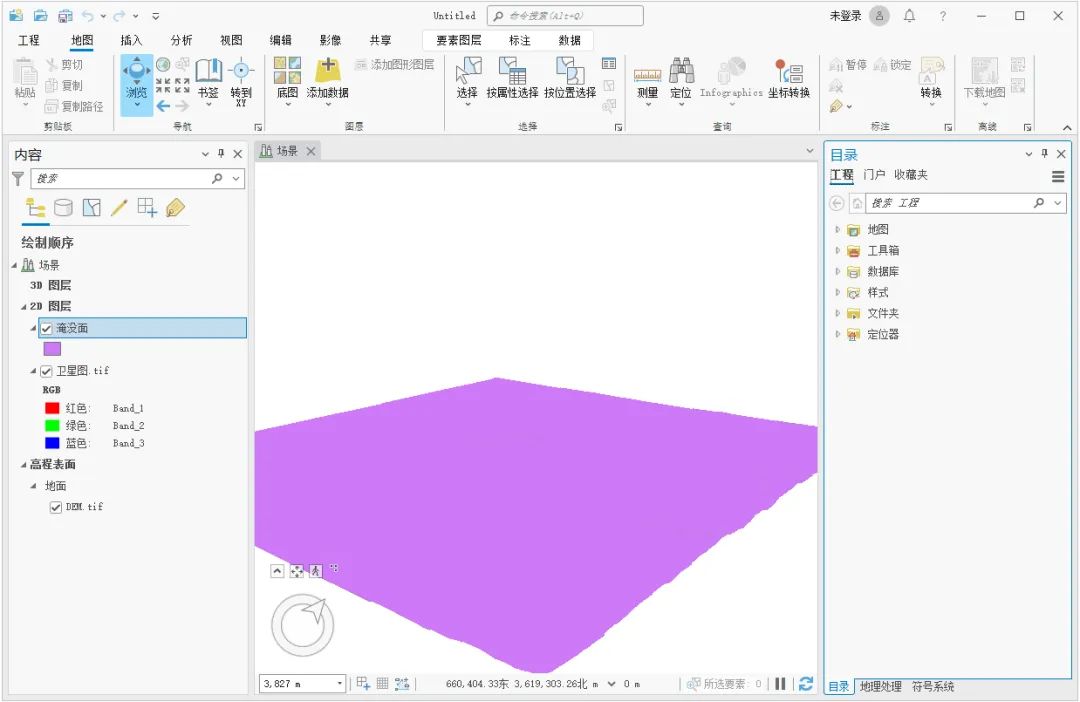

所有数据加载后的效果如下图所示。

加载效果

02 调整垂直夸大因子

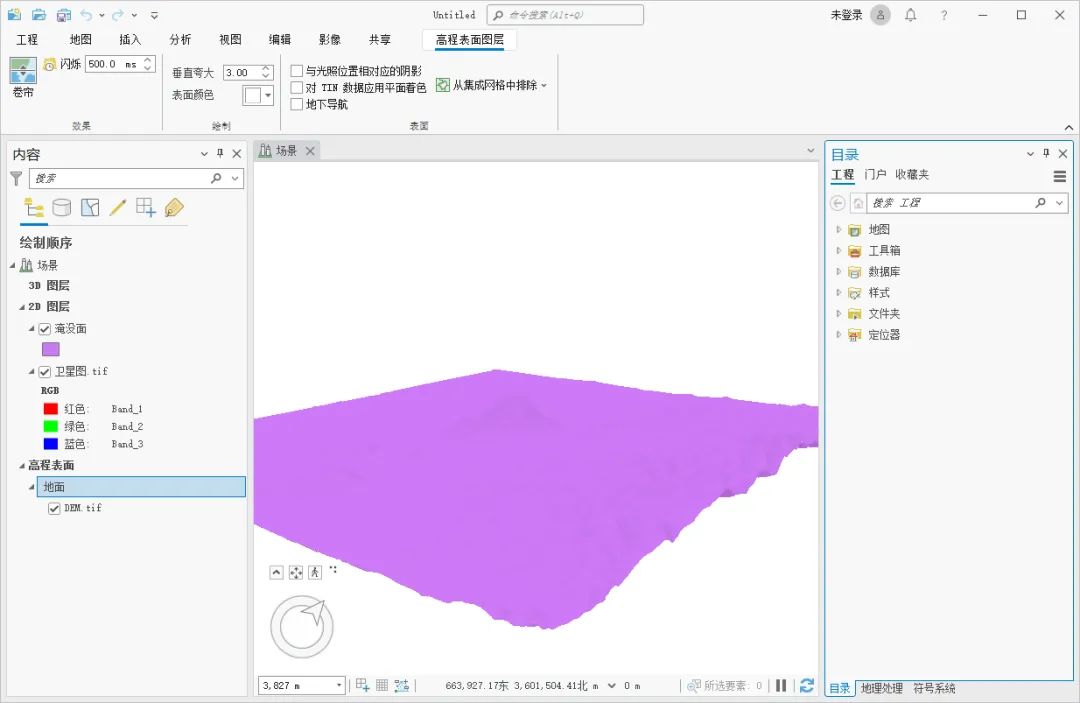

加载后我们可以看到地形起伏效果并不是那么明显，所以我们可以调整一下垂直夸大因子，左侧图层内选中地面，菜单栏上选择高程表面图层，垂直夸大设置为3，如下图所示。

设置垂直夸大因子

03 调整淹没面

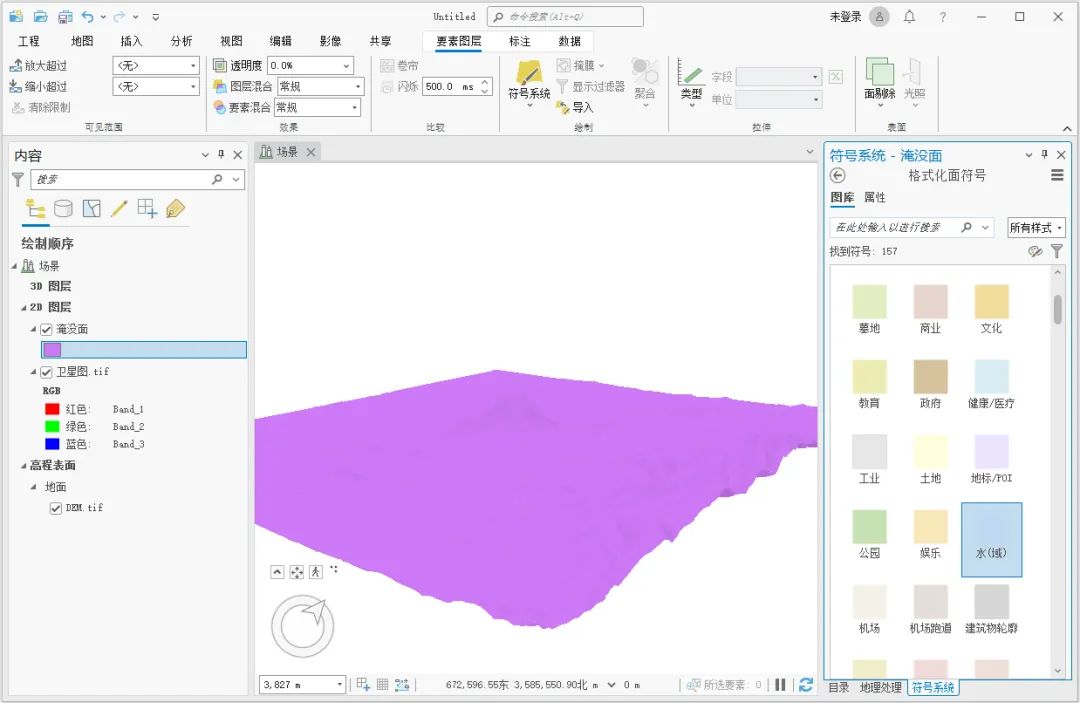

在符号系统内将模拟洪水面的要素颜色设置为接近水系的颜色，如下图所示。

符号系统设置

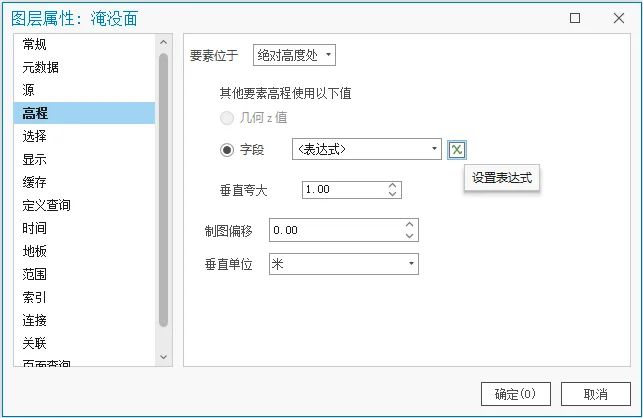

在模拟洪水面图层属性内，选择高程选项卡，设置要素位于绝对高度处，点击字段选项后面设置表达式按钮，如下图所示。

点击设置表达式

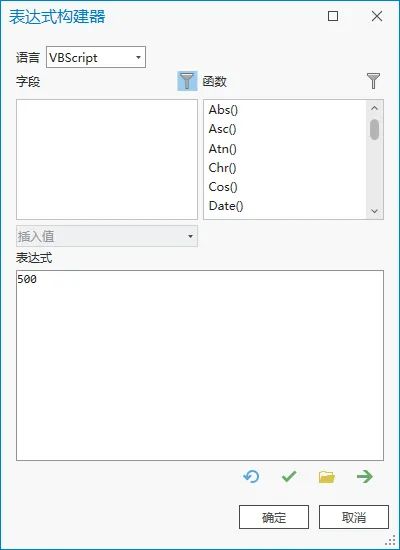

在显示的表达式构建器对话框内，设置高程值为500，如下图所示。

设置为500

04 淹没分析

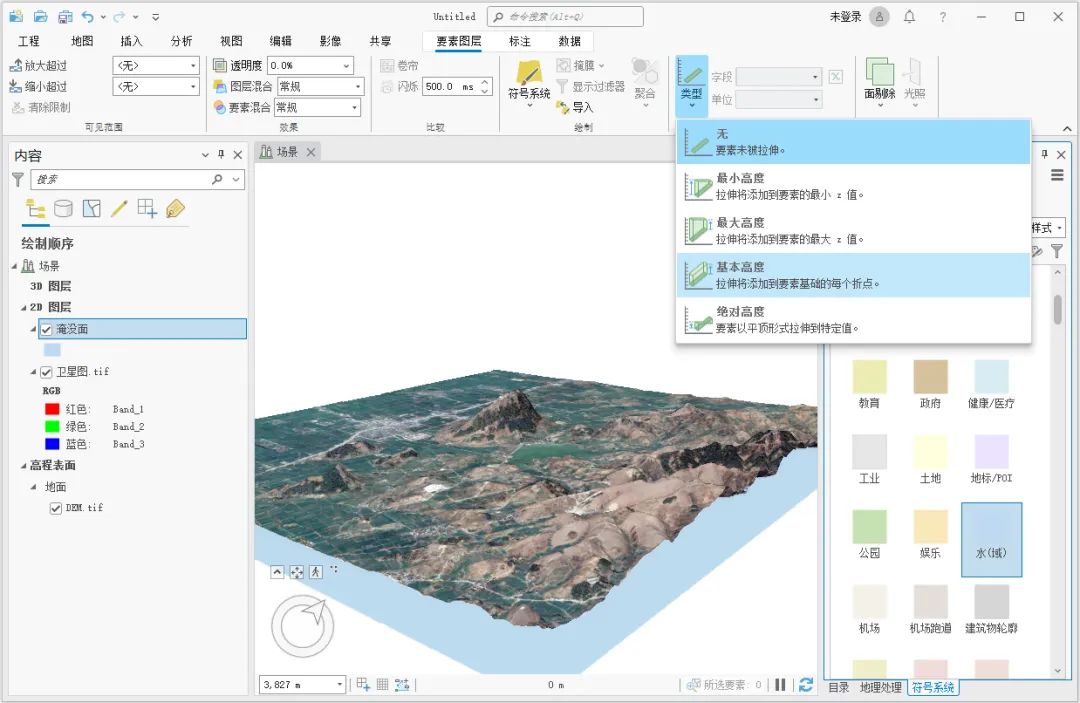

选中模拟淹没面图层，在菜单栏上点击要素图层，点击类型，选择基本高度，如下图所示。

选择基本高度

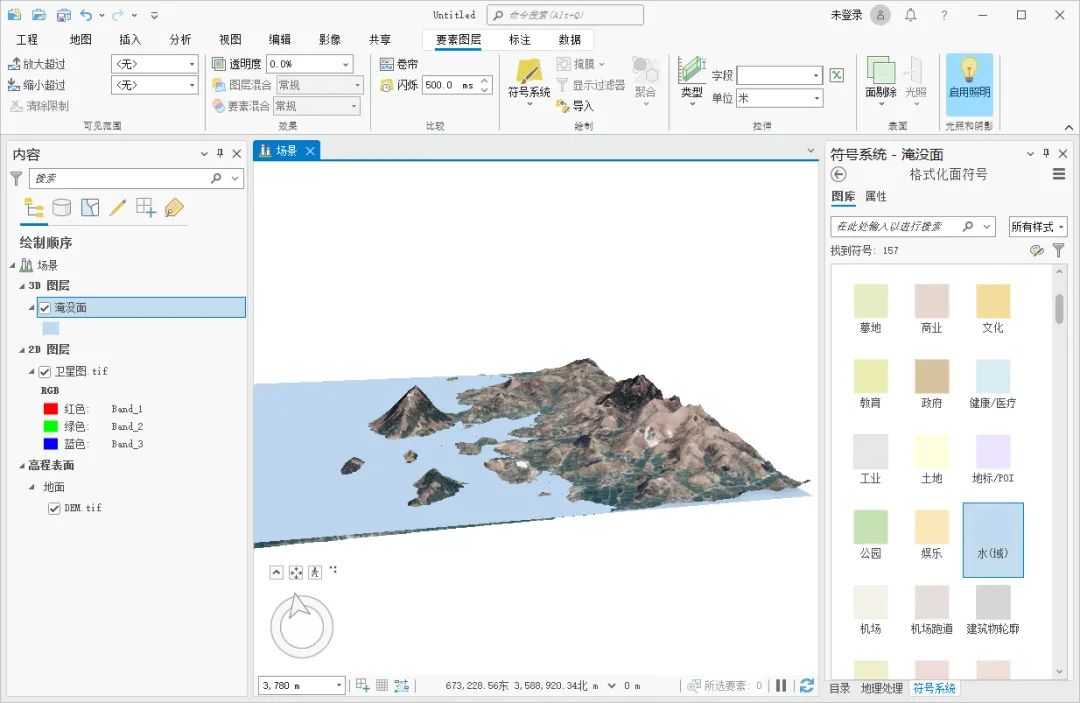

选择之后可以看到淹没效果，如下图所示。

淹没效果
