用示波器测波形竟然烧掉了板子的输出PIN口导致无法输出用以驱动电磁阀的12V脉冲
做梦都想不到示波器竟然可以烧片子的IO口。

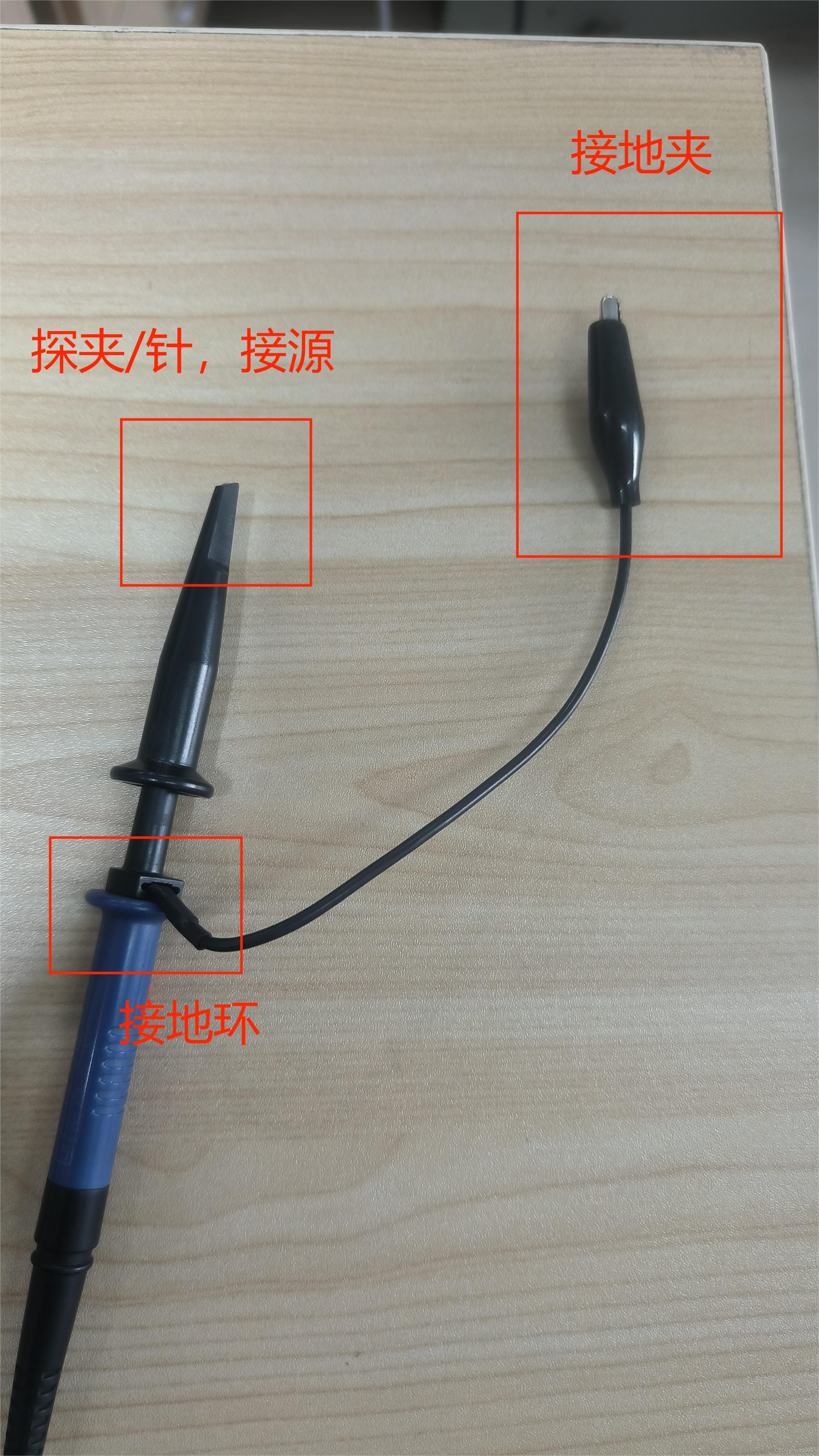

J2的1口，得接探头（勾在钩子上面），2口是地，用接地夹夹起。如果整反了，1口接在接地夹上，相当于12V直接和低相连，板子上的12V模块就会直接短路烧掉，无法再驱动电磁阀。
另外，S3的GPIO口，初始化时要写0。
业务流程就是S3初始化成下拉推挽，初始写0，要输出的时候S3置1并持续6~20毫秒，完成12V脉冲放电，只要硬件没问题，J2-1口没烧，就不会有其他幺蛾子。
