gRPC Transport

Transport 分为 ClientTransport 和 ServerTransport，分别用于客户端和服务端

ClientTransport

ClientTransport 与真正的 IP 地址是一一对应的，用于建立连接，创建流

实现

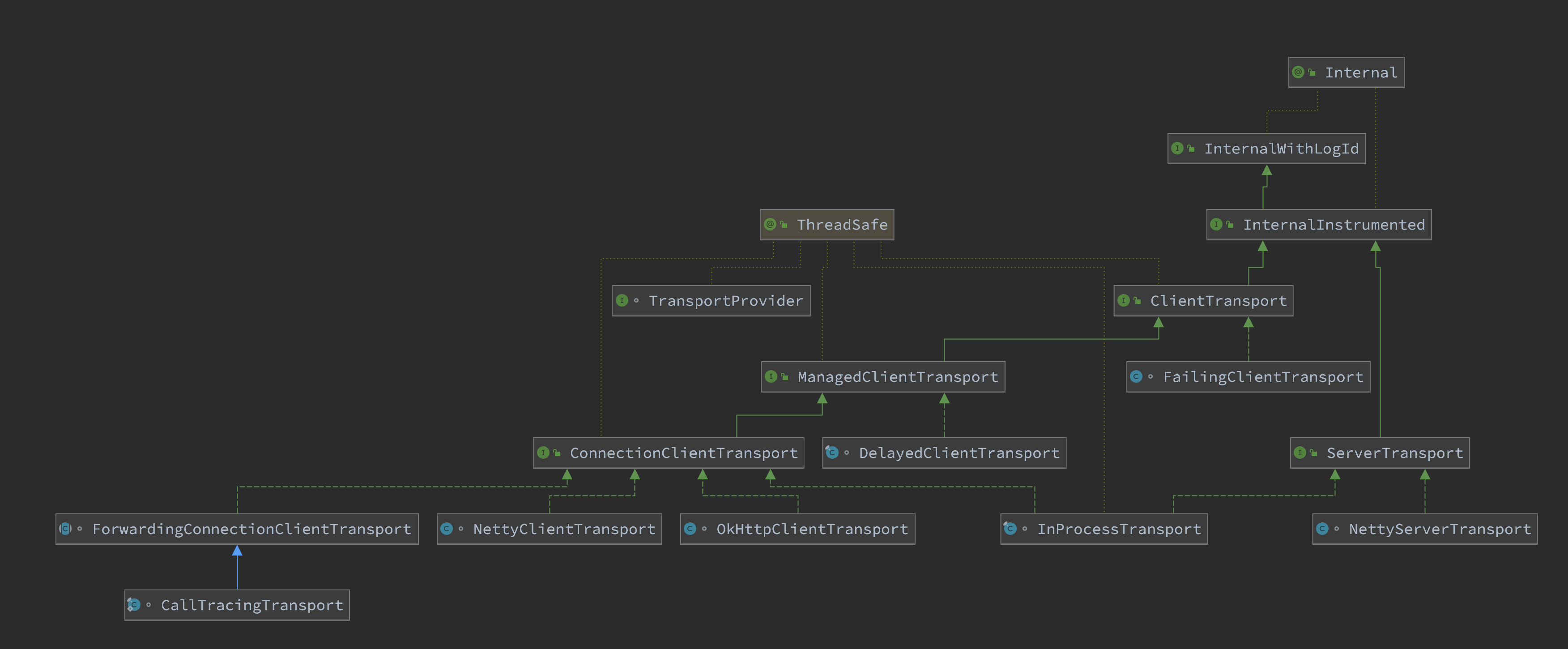

ClientTransport 有多个继承接口和实现类:

• 支持失败的实现类 FailingClientTransport，客户端启动时创建的流会快速失败
• 支持生命周期管理的接口 ManagedClientTransport
  • 支持延迟处理的实现类 DelayedClientTransport
  • 基于连接的接口 ConnectionClientTransport
    • 基于 Netty 实现的 NettyClientTransport
    • 基于 OkHttp 实现的 OkHttpClientTransport
    • 用于进程内处理请求 InProcessTransport
    • 支持代理的抽象实现类 ForwardingConnectionClientTransport
      • 支持授权检查的实现类 CallCredentialsApplyingTransportFactory
      • 用于统计的 CallTracingTransport

方法

• ClientTransport#newStream

创建新的流，用于给远程服务端发送消息

ClientStream newStream(MethodDescriptor<?, ?> method, Metadata headers, CallOptions callOptions);

• ClientTransport#ping

ping 远程的端点，当收到 ack 之后，会使用所给的 Executor 执行回调

void ping(PingCallback callback, Executor executor);

• ManagedClientTransport#start

启动 Transport，尝试建立连接，并启动监听器

Runnable start(Listener listener);

监听器

Transport 的 Listener 用于监听 Transport 事件，进行相应的处理

• 监听就绪事件

void transportReady();

• 监听使用中事件

void transportInUse(boolean inUse);

• 监听关闭事件

void transportShutdown(Status s);

• 监听终止事件

void transportTerminated();

ClientTransport 流程

Transport 在 Channel 退出空闲模式时会被创建，然后通过 start 方法启动，建立连接，当连接成功后触发 ready 回调，然后更新 LB 状态为 READY，然后可以执行发送请求到服务端

1. 创建 Transport

有两个地方可以创建 Transport：

• LB 通过 handleResolvedAddresses处理地址时通过ManagedChannelImpl.SubchannelImpl#requestConnection建立连接，会创建 Transport
• ClientCallImpl#start 时，通过 ClientTransportProvider#get 方法获取 Transport

这两个方法最终在 InternalSubchannel#obtainActiveTransport 中调用 startNewTransport 执行创建

启动 Transport

io.grpc.internal.InternalSubchannel#startNewTransport

private void startNewTransport() {// 获取当前地址SocketAddress address = addressIndex.getCurrentAddress();// 创建 Transport，并使用 CallTracingTransport 封装ConnectionClientTransport transport = new CallTracingTransport(transportFactory.newClientTransport(address, options, transportLogger), callsTracer);// 创建 Transport 监听器，建立连接Runnable runnable = transport.start(new TransportListener(transport, address));if (runnable != null) {syncContext.executeLater(runnable);}
}

执行创建 Transport

io.grpc.netty.NettyChannelBuilder.NettyTransportFactory#newClientTransport

public ConnectionClientTransport newClientTransport(SocketAddress serverAddress,ClientTransportOptions options,ChannelLogger channelLogger) {// 存活时间final AtomicBackoff.State keepAliveTimeNanosState = keepAliveTimeNanos.getState();Runnable tooManyPingsRunnable = new Runnable() {@Overridepublic void run() {keepAliveTimeNanosState.backoff();}};// 构建 Netty 的 TransportNettyClientTransport transport = new NettyClientTransport(/*..*/);return transport;
}

2. 启动监听器，建立连接

io.grpc.netty.NettyClientTransport#start

public Runnable start(Listener transportListener) {// 创建 ClientTransportLifecycleManagerlifecycleManager = new ClientTransportLifecycleManager(Preconditions.checkNotNull(transportListener, "listener"));// 建立连接SocketAddress localAddress = localSocketPicker.createSocketAddress(remoteAddress, eagAttributes);if (localAddress != null) {channel.connect(remoteAddress, localAddress);} else {channel.connect(remoteAddress);}// 开始 keepAlive 监听if (keepAliveManager != null) {keepAliveManager.onTransportStarted();}return null;
}

触发 ready 回调

当 Netty 的 Handler 第一次接收到返回的消息时触发回调

• io.grpc.netty.NettyClientHandler.FrameListener#onSettingsRead

public void onSettingsRead(ChannelHandlerContext ctx, Http2Settings settings) {if (firstSettings) {firstSettings = false;lifecycleManager.notifyReady();}
}

• io.grpc.netty.ClientTransportLifecycleManager#notifyReady

public void notifyReady() {// 如果已经是 Ready 或者处于 SHUTDOWN 状态，则返回if (transportReady || transportShutdown) {return;}transportReady = true;listener.transportReady();
}

• io.grpc.internal.InternalSubchannel.TransportListener#transportReady

public void transportReady() {syncContext.execute(new Runnable() {@Overridepublic void run() {reconnectPolicy = null;// 如果是 SHUTDOWN 则关闭 Transportif (shutdownReason != null) {transport.shutdown(shutdownReason);} else if (pendingTransport == transport) {activeTransport = transport;pendingTransport = null;// 如果是等待 READY，则更新状态为 READYgotoNonErrorState(READY);}}});
}

最终由 LoadBalancer 处理，将 Subchannel 的连接状态改为 READY，返回非空的 PickResult，这样就可以执行向 Server 端发送的请求
