玩转Openvwitch第五站：Port和VLAN

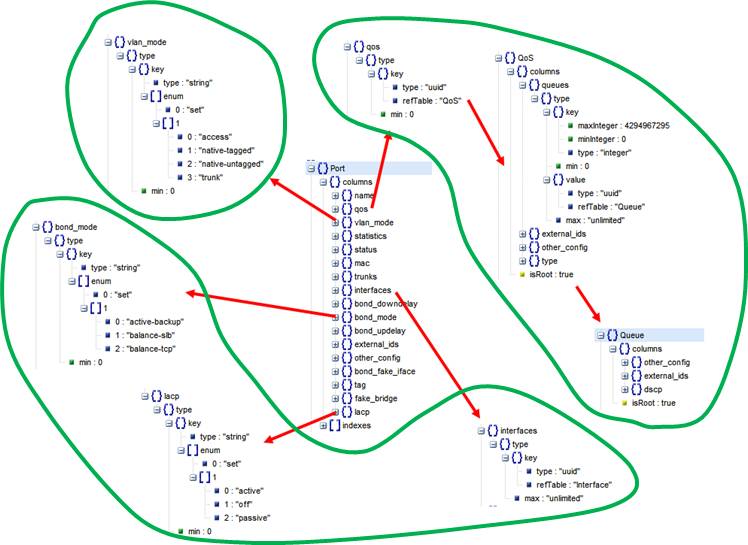

Port在数据库中的结构如下：

一般来说一个Port就是一个Interface，当然也有一个Port对应多个Interface的情况，成为Bond

Port的一个重要的方面就是VLAN Configuration，有两种模式：

• trunk port

  • 这个port不配置tag，配置trunks

  • 如果trunks为空，则所有的VLAN都trunk，也就意味着对于所有的VLAN的包，本身带什么VLAN ID，就是携带者什么VLAN ID，如果没有设置VLAN，就属于VLAN 0，全部允许通过。

  • 如果trunks不为空，则仅仅带着这些VLAN ID的包通过。

• access port

  • 这个port配置tag，从这个port进来的包会被打上这个tag

  • 如果从其他的trunk port中进来的本身就带有VLAN ID的包，如果VLAN ID等于tag，则会从这个port发出

  • 从其他的access port上来的包，如果tag相同，也会被forward到这个port

  • 从access port发出的包不带VLAN ID

  • 如果一个本身带VLAN ID的包到达access port，即便VLAN ID等于tag，也会被抛弃。

我们做一个实验来测试Port的VLAN

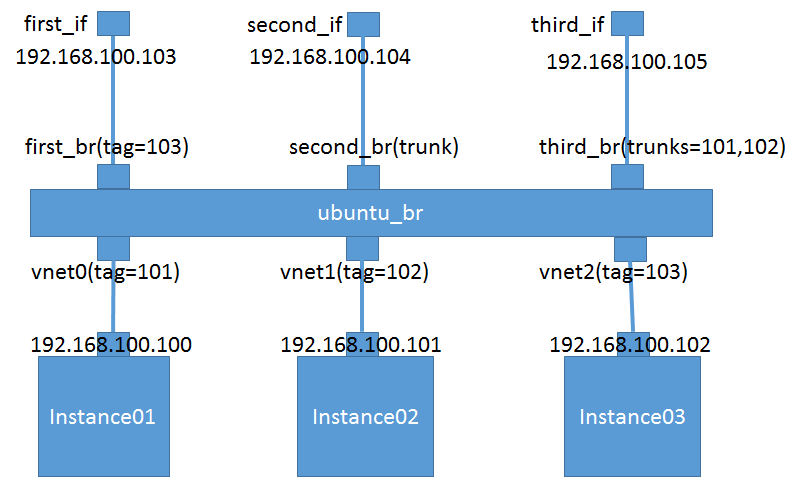

创建拓扑结构

ovs-vsctl add-port ubuntu_br first_br

ovs-vsctl add-port ubuntu_br second_br

ovs-vsctl add-port ubuntu_br third_br

ovs-vsctl set Port vnet0 tag=101

ovs-vsctl set Port vnet1 tag=102

ovs-vsctl set Port vnet2 tag=103

ovs-vsctl set Port first_br tag=103

ovs-vsctl clear Port second_br tag

ovs-vsctl set Port third_br trunks=101,102

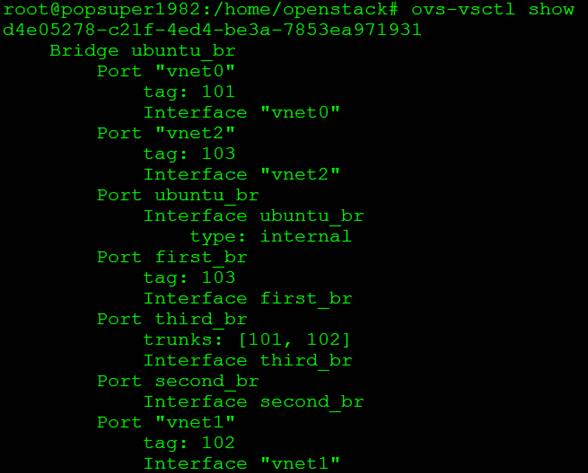

需要监听ARP，所以禁止MAC地址学习

ovs-vsctl set bridge ubuntu_br flood-vlans=101,102,103

从192.168.100.102来ping 192.168.100.103，应该first_if和second_if能够收到包

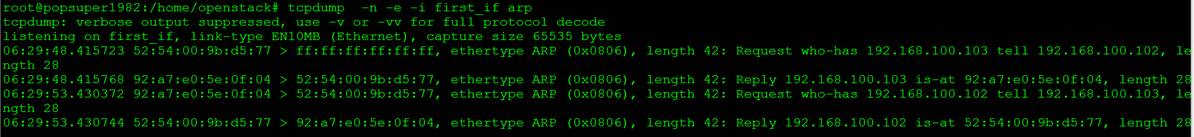

first_if收到包了，从first_br出来的包头是没有VLAN ID的

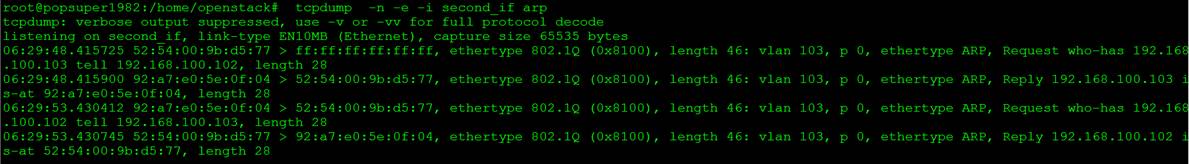

second_if也收到包了，由于second_br是trunk port，因而出来的包头是有VLAN ID的，103

third_if收不到包

从192.168.100.100在ping 192.168.100.105, 则second_if和third_if可以收到包(当然ping不通，因为third_if不属于某个VLAN)

first_if收不到包

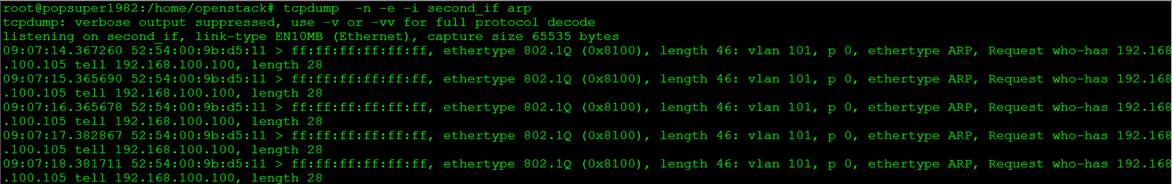

second_if能够收到包，而且包头里面是VLAN ID = 101

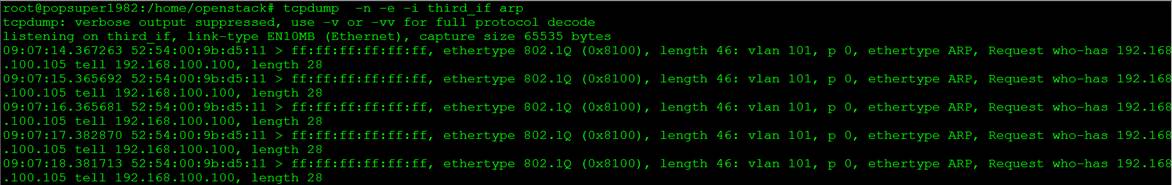

third_if也能收到包，而且包头里面是VLAN ID =101

从192.168.100.101来ping 192.168.100.104, 则second_if和third_if可以收到包

first_if收不到包

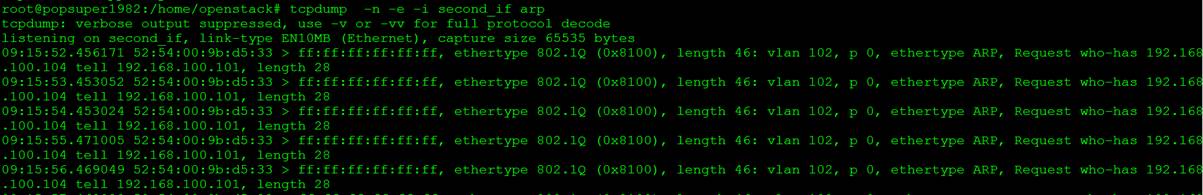

second_br能够收到包，而且包头里面是VLAN ID = 102

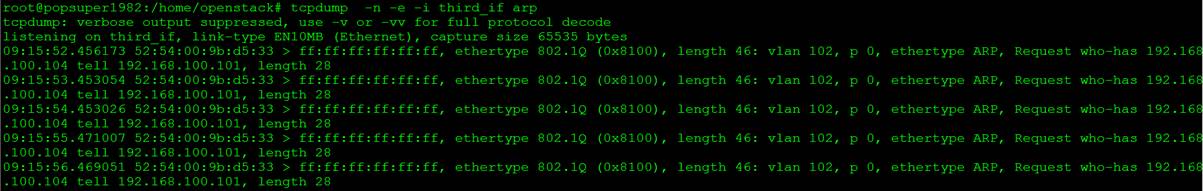

third_if也能收到包，而且包头里面是VLAN ID =102

清理环境

ovs-vsctl clear Bridge ubuntu_br flood_vlans

ovs-vsctl list Port

ovs-vsctl clear Port vnet1 tag

ovs-vsctl clear Port vnet0 tag

ovs-vsctl clear Port first_br tag

ovs-vsctl clear Port third_br trunks
