方案说明

现场是西门子300 315-2dp plc连接上位机组态软件，实现设备组网，上传数据到中控室。采取的方案是用兴达易控CHNet-S7300MD的一款300plc转以太网模块连接西门子S7300 PLC；IFIX软件中，采用S7驱动的S7 TCP/IP的通讯方式。

兴达易控CHNet-S7300MD通讯模块配置参考文章

西门子300plc转以太网模块配置方法

兴达易控CHNet-S7300MD物理连接方式以及配置方法

连接西门子S7300 PLC；兴达易控CHNet-S7200PD连接西门子S7200 PLC；IFIX软件中，采用S7A驱动的S7TCP/IP的通讯方式。

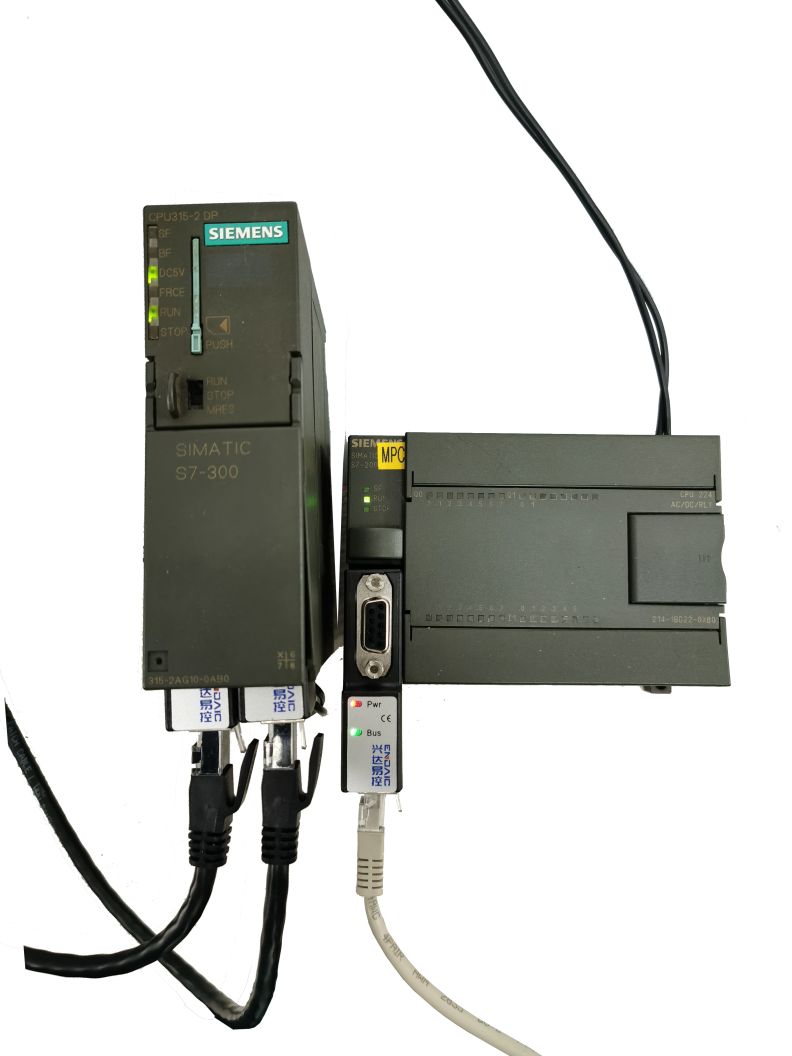

Plc转以太网模块连接图

以S7 TCP驱动（S7A）连接1台S7200为例：

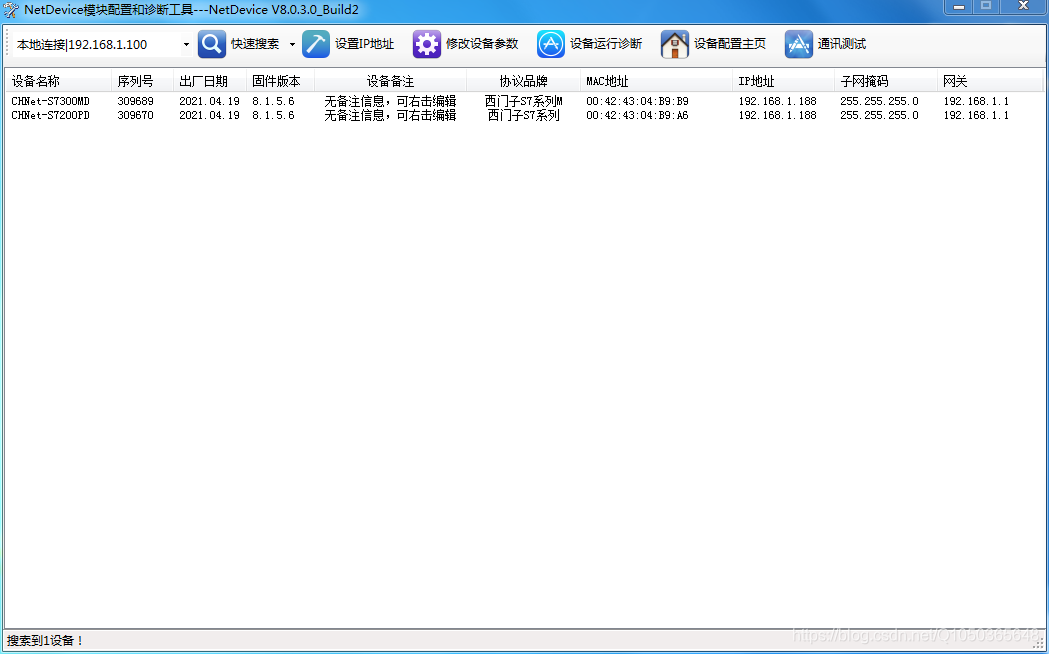

1、首先设置兴达易控CHNet-S7模块的参数
用西门子S7TCP驱动来通讯，需要注意参数“S7TCP目标PLC地址”，需要填入PLC的站地址。
例：兴达易控CHNet-S7300MD，IP地址：192.168.1.188，S7TCP目标PLC地址：2；
兴达易控CHNet-S7200PD，IP地址：192.168.1.189，S7TCP目标PLC地址：2；

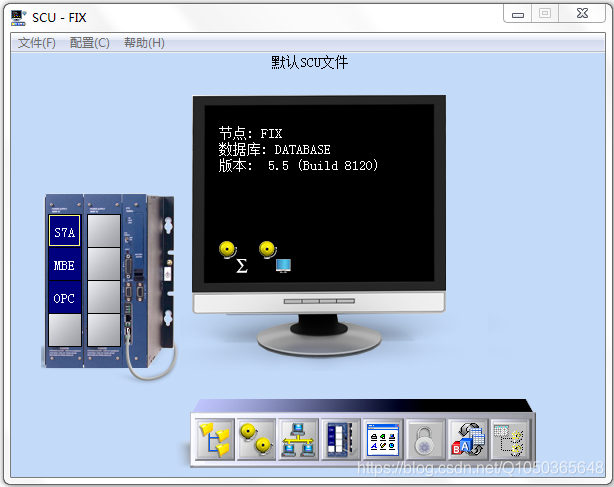

2、安装西门子S7TCP驱动程序“S7A”；在“SCU-FIX”中配置S7A驱动；如图：



3、S7300的配置：
1) 如下图配置，“Primary”，选择“S7 TCP/IP”；

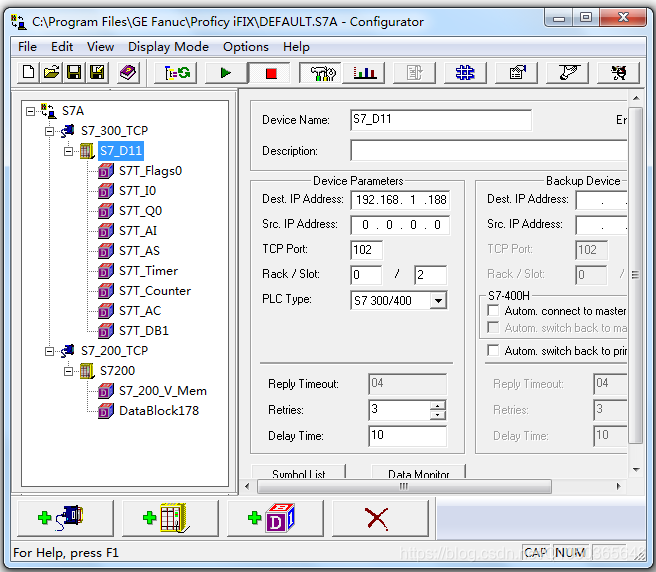

2) “Dest IP Address”，填入CHNet-S7300MD模块的IP地址：“192.168.1.188”； “Tcp Port”，填入：“102”； “PLC Type”，选择：“S7300/400”；其他参数默认。

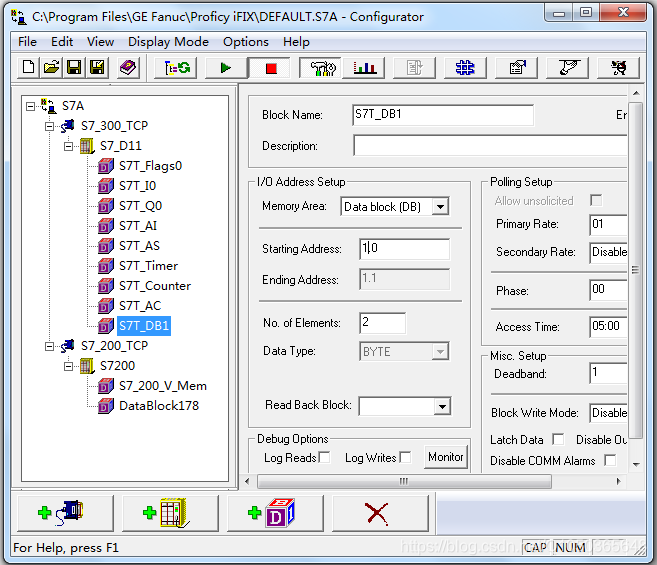

3) 根据实际项目，建立各个区的变量：
