电路学习之元器件篇

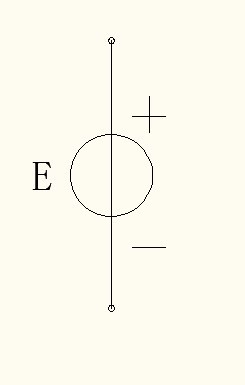

1.电源（E，U）：电压源和电流源。电压源：其本身的电压是定值（电压是确定的）；流过的电流是不确定的，即流过电压源的电流是任意的，在应用过程中与电阻串联（并联没有实际意义）。电流源：内阻相对负载阻抗很大，电流大小一般不会改变，在应用过程中必须与电阻并联才有实际意义。

                                              电压源                          电流源

2.电阻（R）：物体对电流的阻碍作用。

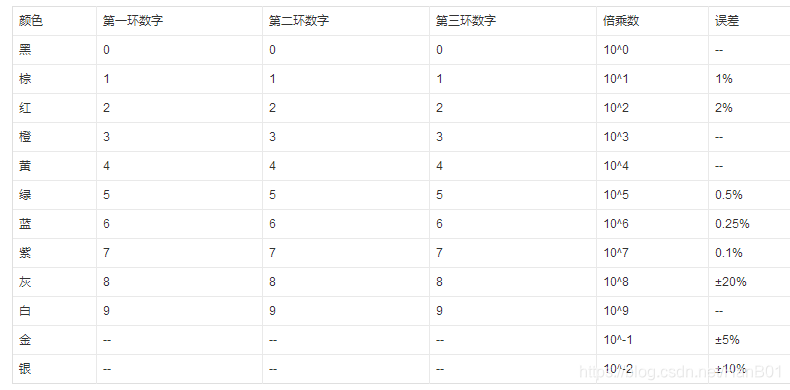

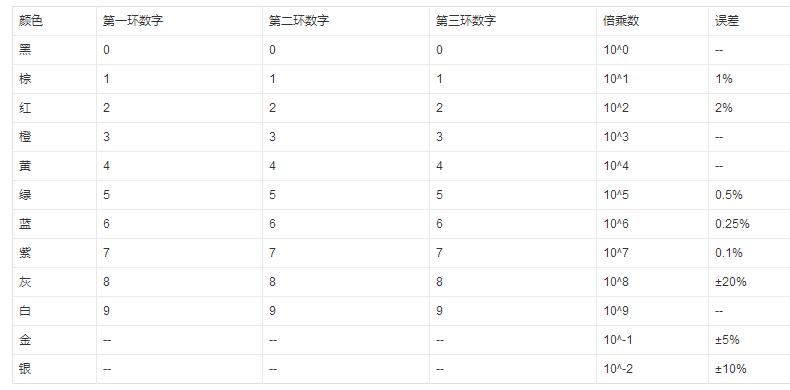

电阻的一般作用：常用的有限制电流的变化（限流）；串联电路分担电压（分压），并联电路分担电流（分流）；不常用的有将电能转化为内能（电热器）。电阻(限流元件)_360百科 在实物中用的是色环电阻

3.电容（C）：导体储存的电荷量，称为电容。常用的有电解电容（有极性）和瓷片电容(无极性）。独石电容和瓷片电容都属于陶瓷电容。了解更多的电容分类可以查看：电容_360百科。电容的主要作用：储存电荷量；通交流，隔直流，通高频，阻低频。实际应用：滤波作用。通常在电路中起到滤波（过滤电路中产生纹波，可通过波形图看出）的作用，能够对电路有延时，去抖动（简称去抖，指的是能够消除电路的抖动，可通过波形图看出）。

4.电感（H）：电流与线圈的相互作用关系称为电的感抗，也就是电感。电感的作用：通直流，阻交流，通低频，阻高频。实际应用：滤波、振荡、延迟、陷波。.

5.二极管（D)：电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过,通常用来整流的器件。二极管_360百科 一般用的是发光二极管，整流二极管，齐纳二极管（稳压二极管，用来稳定电压），肖特基二极管（一般放在电路的开端，用来消除尖峰脉冲），二极管还具有钳位作用（所谓的钳位作用指的是，将电压限制在某一个值，一般是0.6V-0。7V）。补充：稳压二极管的使用的条件：加载的电压大于稳压值；加载的反向电流大于2mA。

6.三极管(Q):是一种控制电流的半导体器件。常用来做开关的作用，利用其饱和导通的原理；还用来做运放。三极管_360百科  所用的负载在大多数情况下都加到集电极（C）

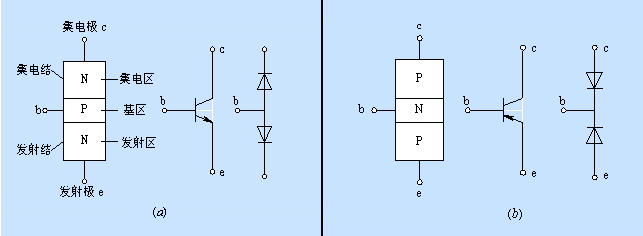

三极管实物引脚图

1.E（发射极）

2.B（基极）

3.C（集电极）
