用freecad做型钢参数化
《热轧型钢》（GB 706-2016）——设计：秦晓川
工字钢、槽钢、等边角钢和不等边角钢
参数化型钢在freecad里简直小菜一碟，分分钟就绘制好了全套参数化的型钢，供各个工程上使用了。
三维渲染图

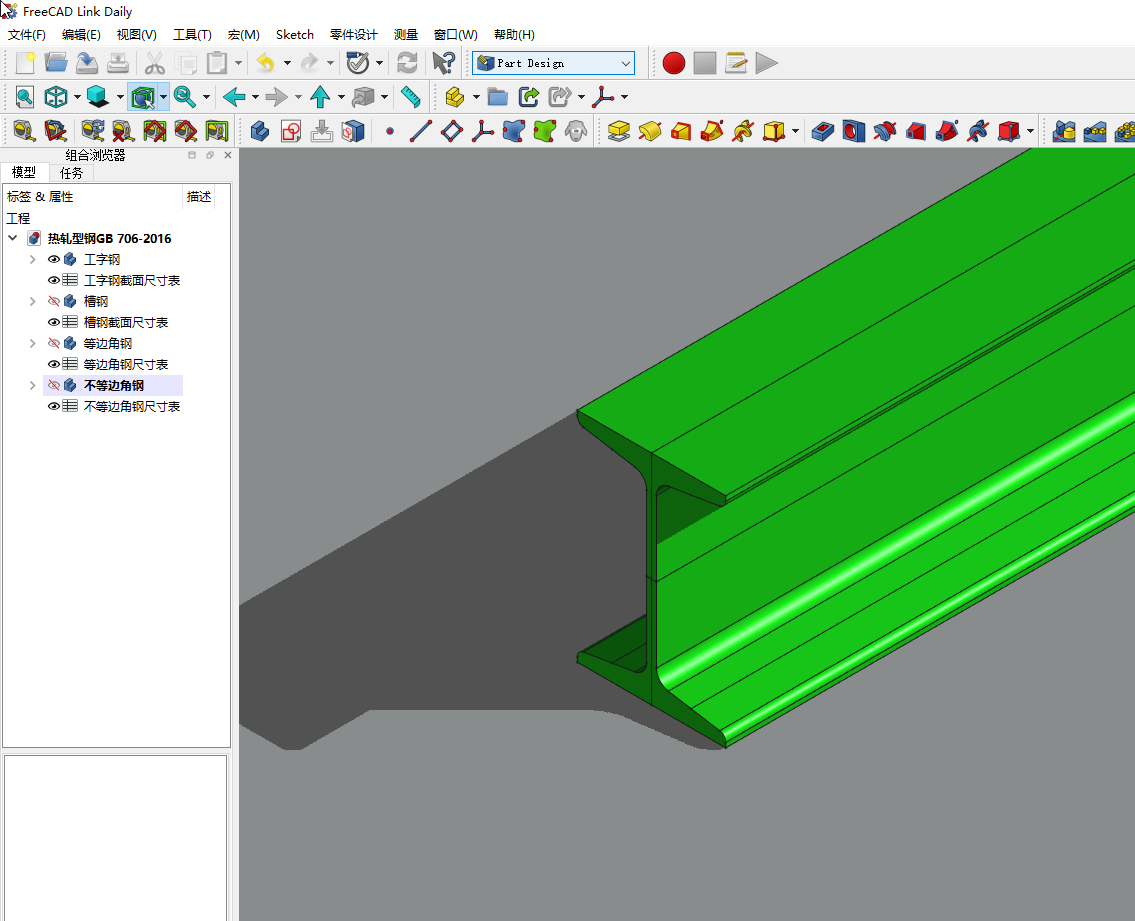

工字钢

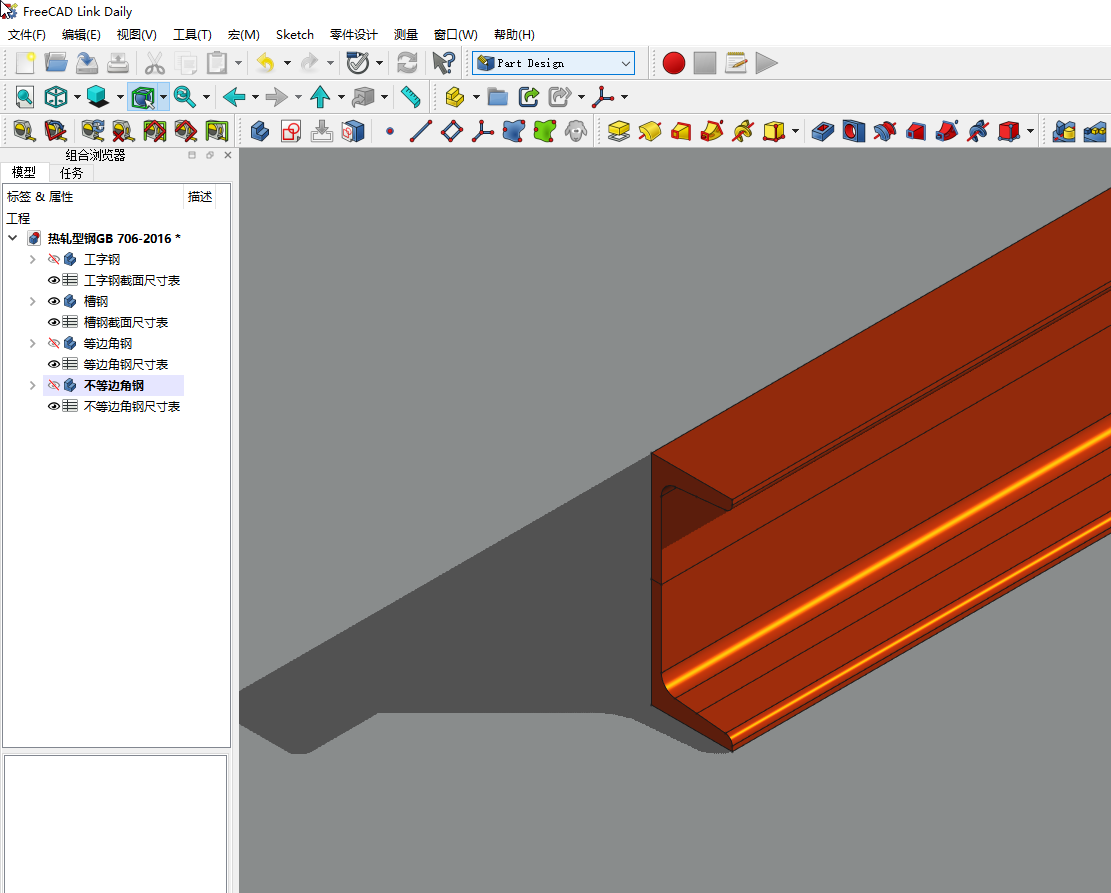

槽钢

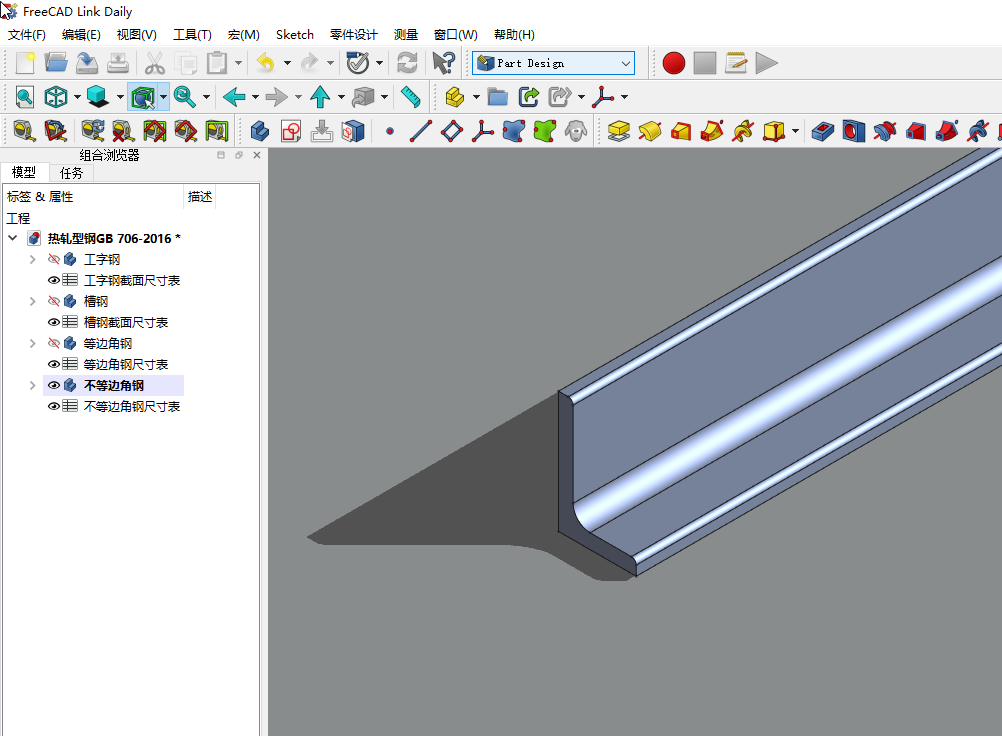

等边角钢

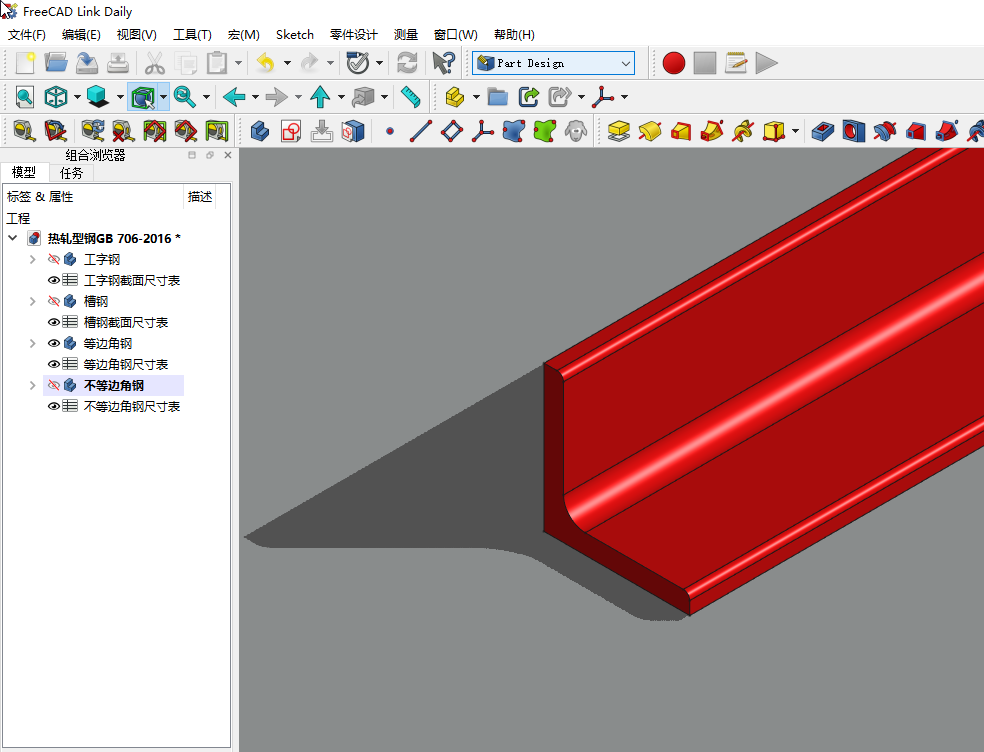

不等边角钢

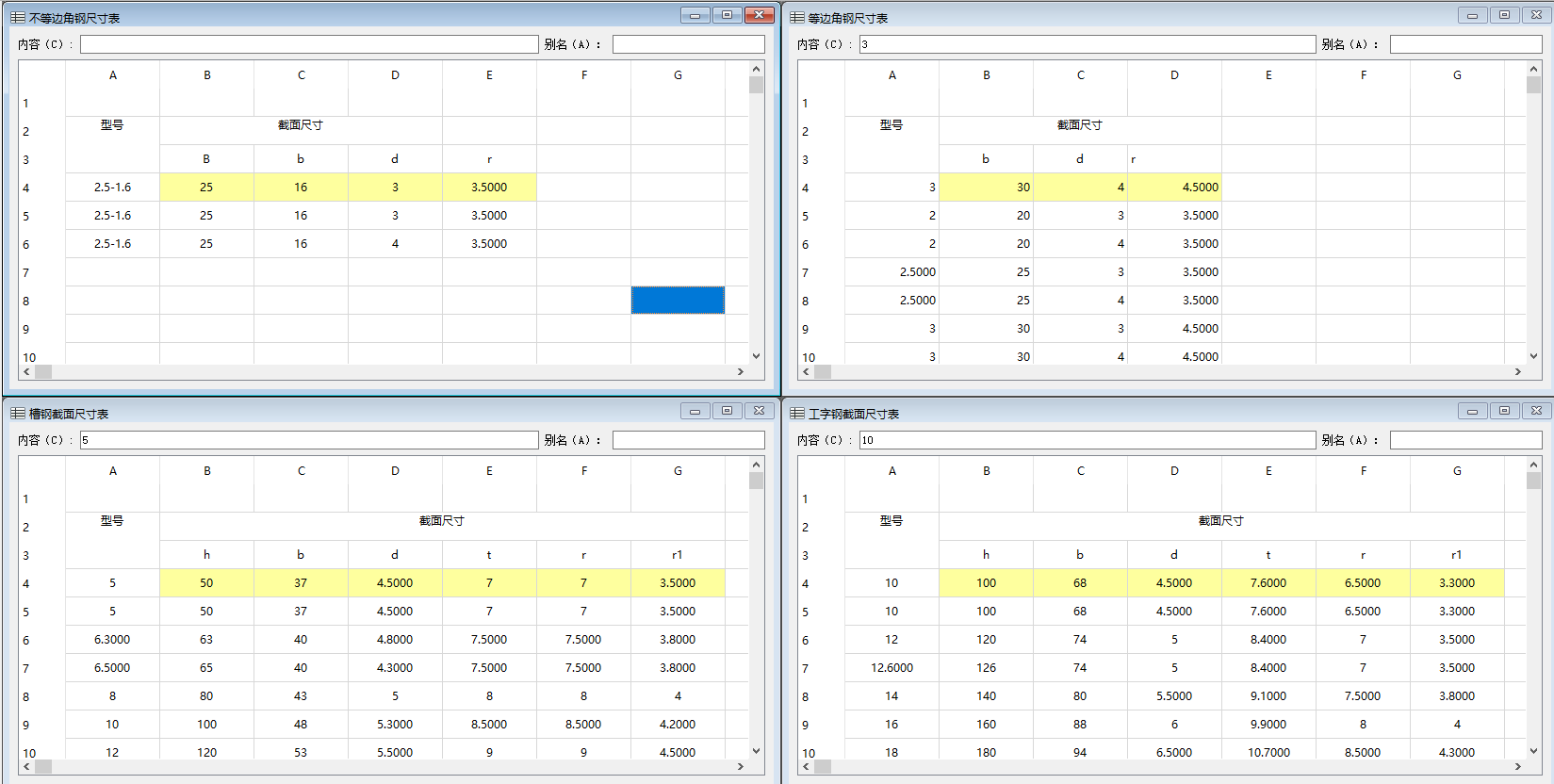

参数表
设计过程
约束出现问题
1.工字钢和槽钢有斜率，我采用作辅助线，绘制一根斜线作为参考，型钢轮廓线平行这个辅助线。
会出问题，这个斜线可能会变到水平轴下方。
2.竖直长度约束，可能会变到水平轴下方。
解决方法，跟原点尺寸约束，不要和水平轴约束。不知道是否可靠。
