88e6321/88e6320 寄存器配置

一、寄存器介绍

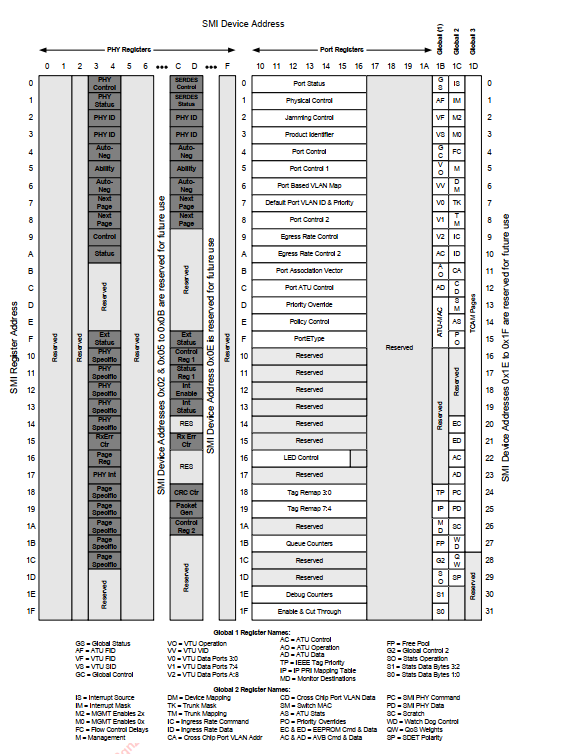

        设备寄存器映射表如下图所示：

    从图中可以看到：SMI device地址从0x00 到0x1d，其中地址0x00到0x0f为PHY寄存器，0x10到0x16为POrt 寄存器，0x1B 为 Global1，0x1C为 Global2，0x1D 为 Global3.

    对于单芯片模式，phy寄存器的读写（port： 3 4 12 13 ）的读写需要借助 GLOBAL2的pc pd寄存器进行读写。port 以及 Global 寄存器可以直接读写。

    芯片模式分为单芯片模式和多芯片模式，ADDR[4:0]为0x1f时为单芯片模式，此芯片的设备地址为0x00。当ADDR[4:0]为其他值时为多芯片模式。

    CPU 模式：当N0_CPU为0时，为CPU模式，此时PHY寄存器以及port端口需要初始化时配置以及使能。当N0_CPU为1时，为NO CPU模式，此时PHY寄存器以及port寄存器自动使能。

    GPIO 输出125M时钟，多个GPIO配置相同的功能时，只有编号最小的那个IO口功能生效。

二、驱动代码

1、寄存器读写。

        参考https://blog.csdn.net/jingling122/article/details/118295347

2、PHY寄存器的读写

/*!* \fn write_smi_phy_reg* \brief PHY寄存器设置* \param [in] uint16_t dev_addr PHY地址，单芯片寻址模式下为0x03或0x04* \param [in] uint16_t reg_addr 寄存器地址* \param [in] uint32_t reg_value 写入值* * \retval error_code_t  */
u16 WAN_write_smi_phy_reg( u8 dev_addr, u8 reg_addr, u16 reg_value)
{volatile u16 time_out;u32 smi_reg;time_out = 100;// 检测当前PHY是否Busydo {smi_reg = PHY_WAN_Reg_Read(GLOBAL2_DEV_ADDR, SMI_PHY_CMD_REG);  if (time_out-- < 1) {PHY_ASSERT;return FALSE;}} while (smi_reg & SMI_BUSY);// 先将需要写入的数据写入SMI_PHY_DATA_REG，待后续写命令时完成传输PHY_WAN_Reg_Write(GLOBAL2_DEV_ADDR, SMI_PHY_DATA_REG, reg_value);smi_reg = SMI_BUSY | (dev_addr << 5) | (SMI_WRITE << 10) | (reg_addr << 0) | (SMI_CLAUSE22 << 12); //!< 设置需要写入的命令（写命令、smi地址、phy寄存器地址、条款） By: Ouqichen 2019年2月11日// 写入命令     PHY_WAN_Reg_Write( GLOBAL2_DEV_ADDR, SMI_PHY_CMD_REG, smi_reg); return TRUE;
}/*****************************************************************************!* \fn read_smi_phy_reg* \brief PHY寄存器读取*          * \param [in] uint16_t dev_addr PHY地址，单芯片寻址模式下为0x03或0x04* \param [in] uint16_t reg_addr 寄存器地址* \param [out] uint32_t *reg_value 读出值* * \retval error_code_t *******************************************************************************/u16 WAN_read_smi_phy_reg( u16 dev_addr, u16 reg_addr, u16 *reg_value)
{volatile u16 time_out;u32 smi_reg;time_out =100;// 检测当前PHY是否Busy     do {smi_reg=PHY_WAN_Reg_Read( GLOBAL2_DEV_ADDR, SMI_PHY_CMD_REG);if (time_out-- < 1) {PHY_ASSERT;return FALSE;}} while (smi_reg & SMI_BUSY);smi_reg = SMI_BUSY | (dev_addr << 5) | (SMI_READ_22 << 10) | (reg_addr << 0) | (SMI_CLAUSE22 << 12);//!< 设置需要写入的命令（读命令、smi地址、phy寄存器地址、条款） By: Ouqichen 2019年2月11日// 写入命令    PHY_WAN_Reg_Write( GLOBAL2_DEV_ADDR, SMI_PHY_CMD_REG, smi_reg);// 检测当前PHY是否Busytime_out =100;do {smi_reg =PHY_WAN_Reg_Read( GLOBAL2_DEV_ADDR, SMI_PHY_CMD_REG);if (time_out-- < 1) {PHY_ASSERT;return FALSE;}} while (smi_reg & SMI_BUSY);//待总线不忙碌时读取数据    *reg_value = PHY_WAN_Reg_Read( GLOBAL2_DEV_ADDR, SMI_PHY_DATA_REG);return TRUE;
}
