ip路由参考文献

重命名：sysname 原始名

静态配置设备IP：

示例：IP地址：192.168.1.1

          子网掩码：255.255.255.0

          网关：192.168.1.254

A类：1-126

B类：128-191

C类：192-223

127段是保留回环地址，使用保留地址的网络只能在内部进行通信而不能与其他网络互连

示例：127.0.0.1

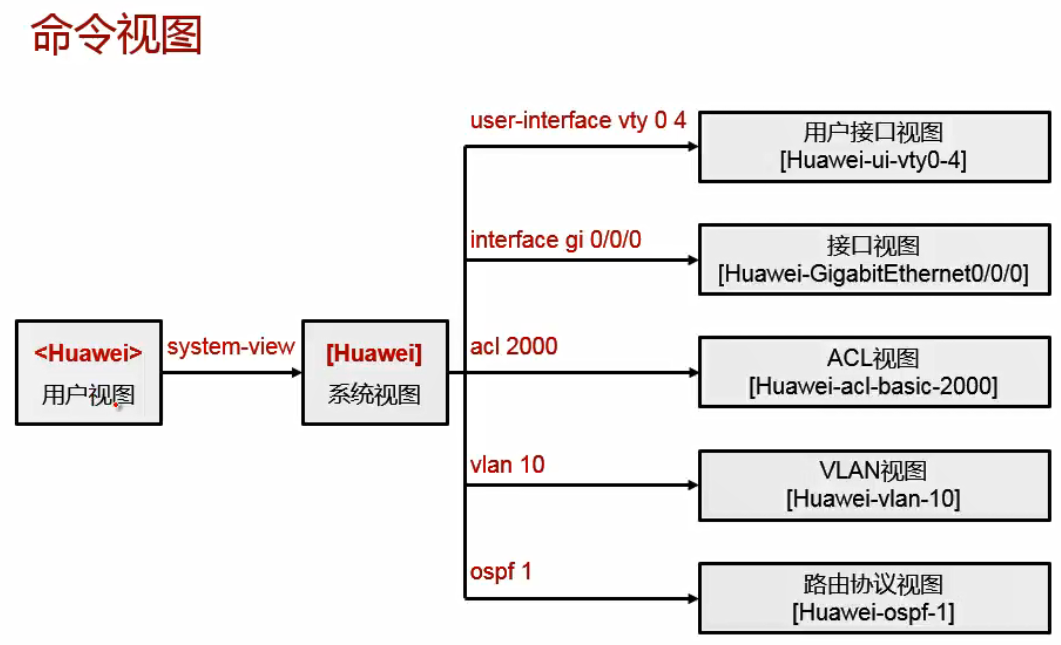

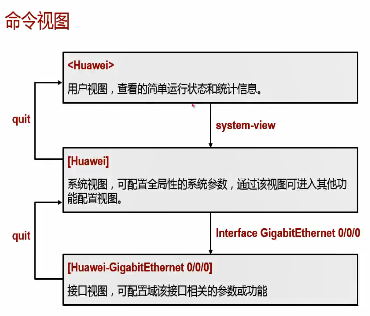

进入设备处于用户视图，输入sysname 重命名，进入系统视图

当忘记密码时，可以输入”一部分+？”

Tab键用于相互切换选项

进入某个接口，输入int g x/x/x（X表示某个机槽，某个单板，某个接口）

配置IP地址：ip addr 192.168.1.1 24(24同义255.255.255.0)

查看某接口配置结果：display current-configuration [| ?]

示例：display current-configuration | begin 0/0/0

display current-configuration int g 0/0/1

查看当前配置结果：display this

取消命令：undo ip addr 192.168.1.1 24

z表示退出系统视图

当输入命令突然忘记后面要写什么时，添加一个？号进行模糊查询

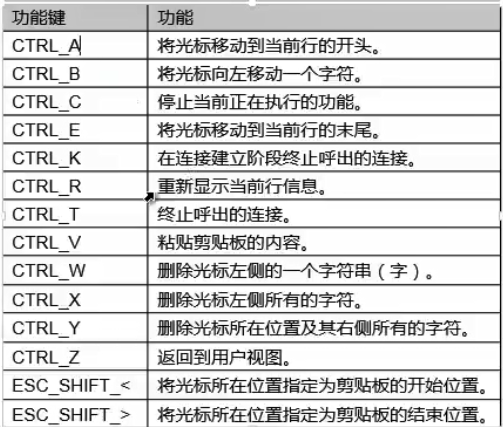

快捷键：

配置时钟，是在用户的视图下（只在用户视图下生效）

输入clock ？

设置时区clock t

设置时间clock d

退出此时视图到上一级视图，用quit、q

如何从一台路由器登录到另一台路由器进行操作：Telnet

示例：

需要被远控的端口首先需要开启Telnet功能

步骤一：user-interface vty 0 4

User-interface表示要被用的接口

Vty表示虚拟通道

0 4表示开了5个通道

步骤二：authentication-mode passwd

Authertication-mode表示验证的方式

Passwd表示以密码方式进行验证

步骤三：

输入密码

步骤四：

从远控主机上ping需要被控的主机IP，然后退出到用户视图下，输入telnet 控主机的IP，

输入密码，成功登陆

管理配置文件

   保存配置文件（切记在用户视图下保存），第一次保存配置文件时，如果不指定可选参数configuration-file，则交换机将提示是否将文件名保存为“vrpcfg.zip”。其为系统缺省（默认）的配置文件，初始状态，内容为空

   save

   清除已保存的配置文件，下次设备重启将恢复出厂设置

   Reset saved-configuration

   备份配置文件

   Copy flash:/vrpcfg.zip flash:/cfgbackup.zip

在用户视图下输入dir，查看当前有哪些文件

什么是路由

路由特点：

路由器知道目标地址

发现达到目标地址的可能的路由

选择最佳路径（路由表）

维护路由信息

转发IP数据

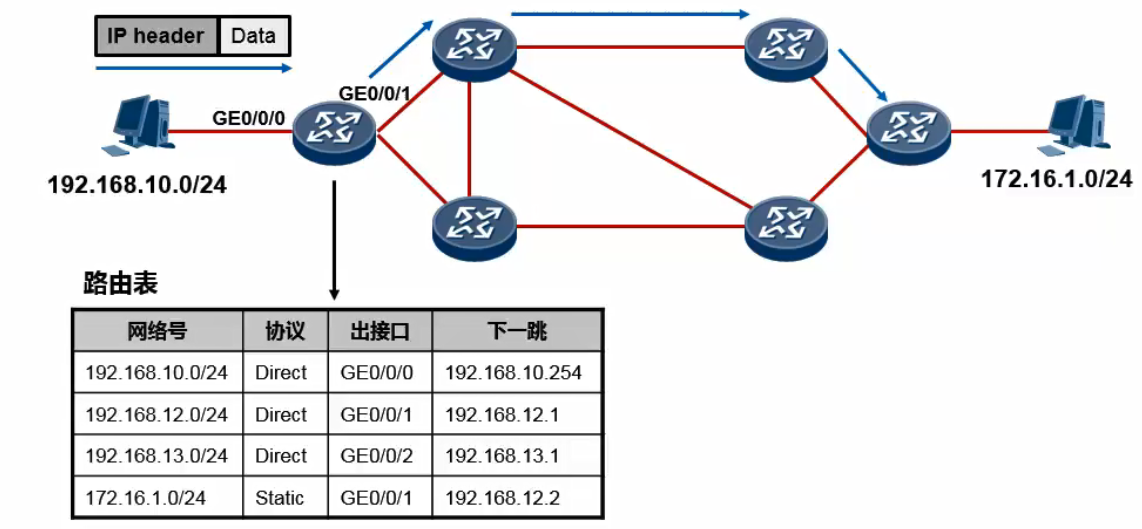

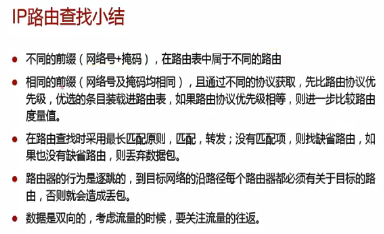

IP路由表（任意一个具有三层路由协议功能的设备都有路由表）

1. 初始化情况下，路由器所知的网络，只有其直连接口所在网络
2. 直连网络在路由表中的表级为Direct
3. 直连网络出现在路由表中的前提，是该网络的接口物理及协议状态都为up

关闭端口：shutdown

开启端口：undo shutdown

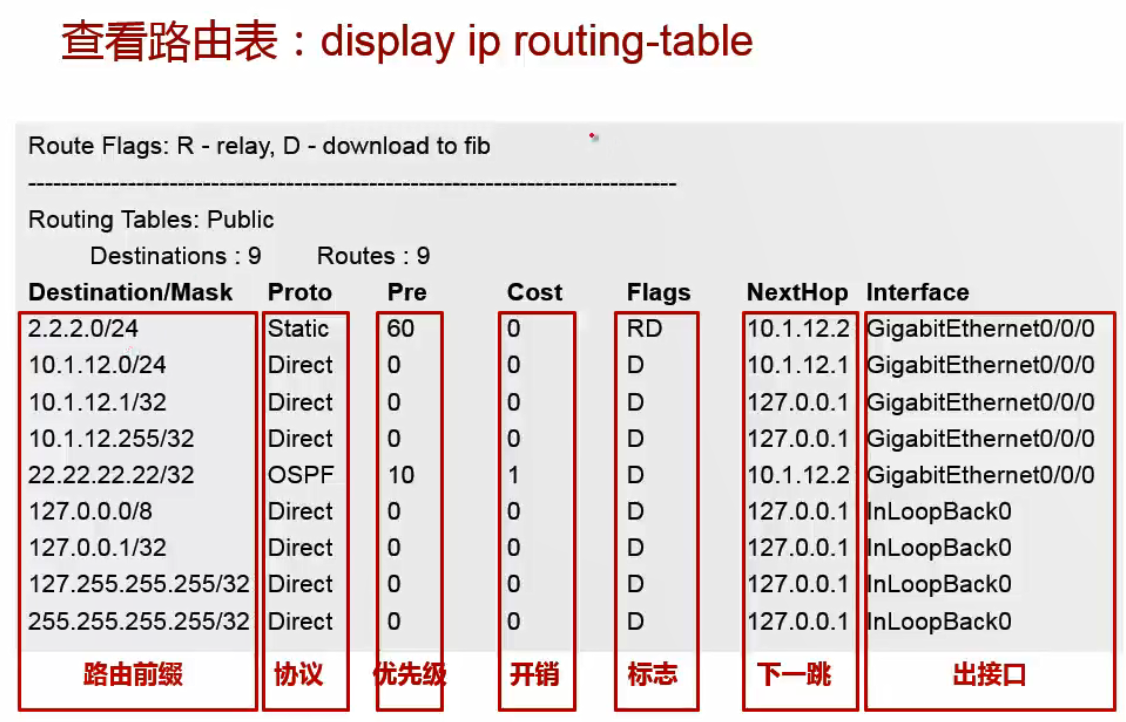

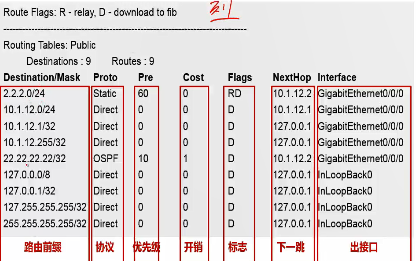

查看路由表：display ip routing-table

路由条目的来源

直连路由 – 路由器本地接口所在的网段

静态路由 – 手工配置的路由条目

动态路由 – 路由器之间动态学习到的路由

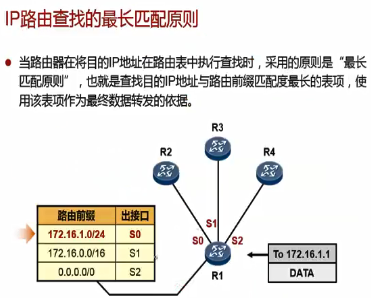

Pre的值越小，优先级越高

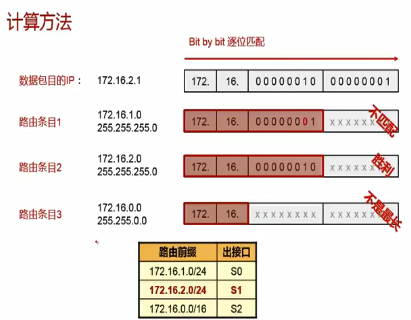

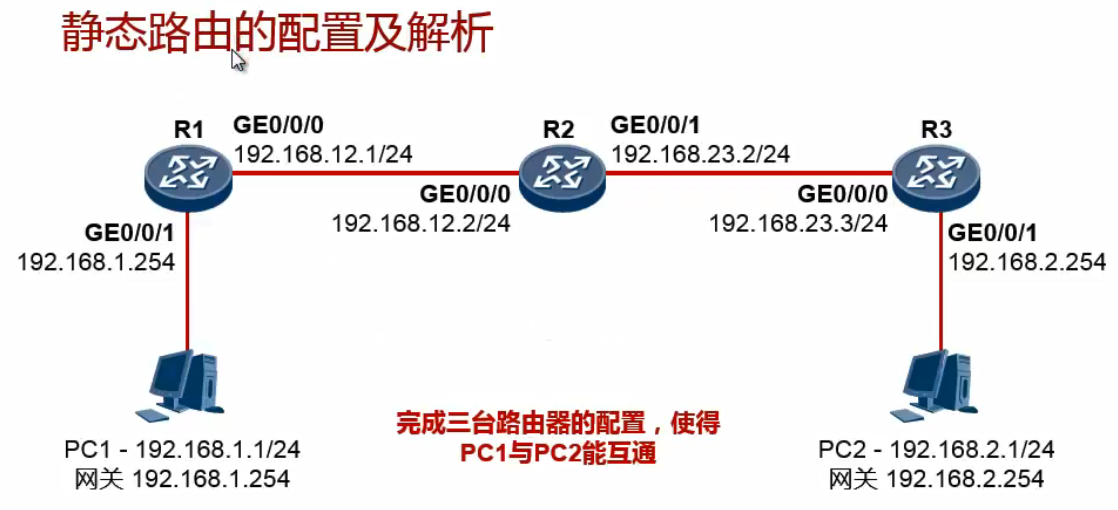

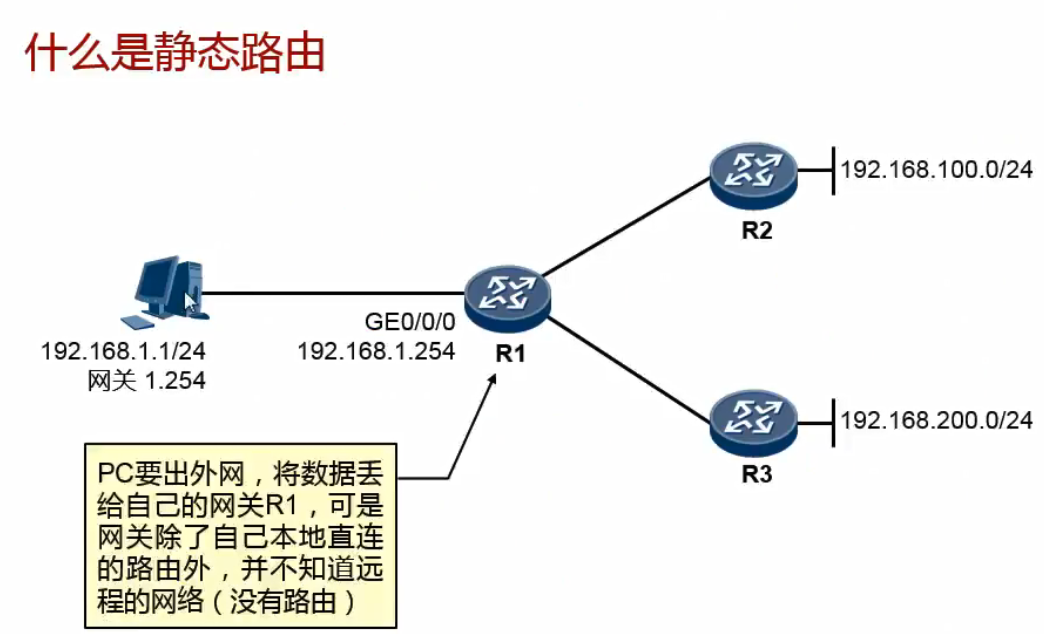

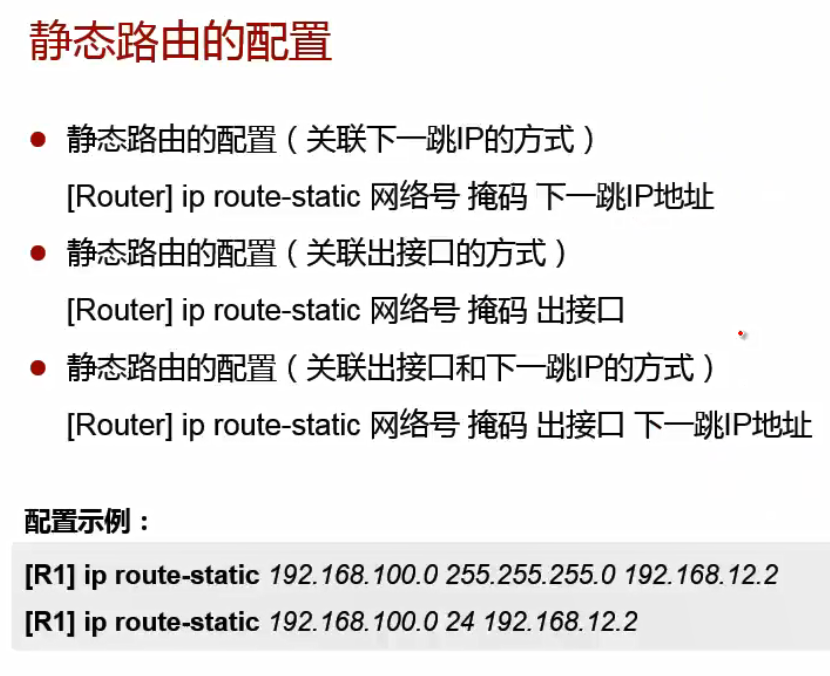

静态路由的配置：（系统视图）

Ip route-static 网络号 子网掩码 [出跳口] [下一跳IP地址]

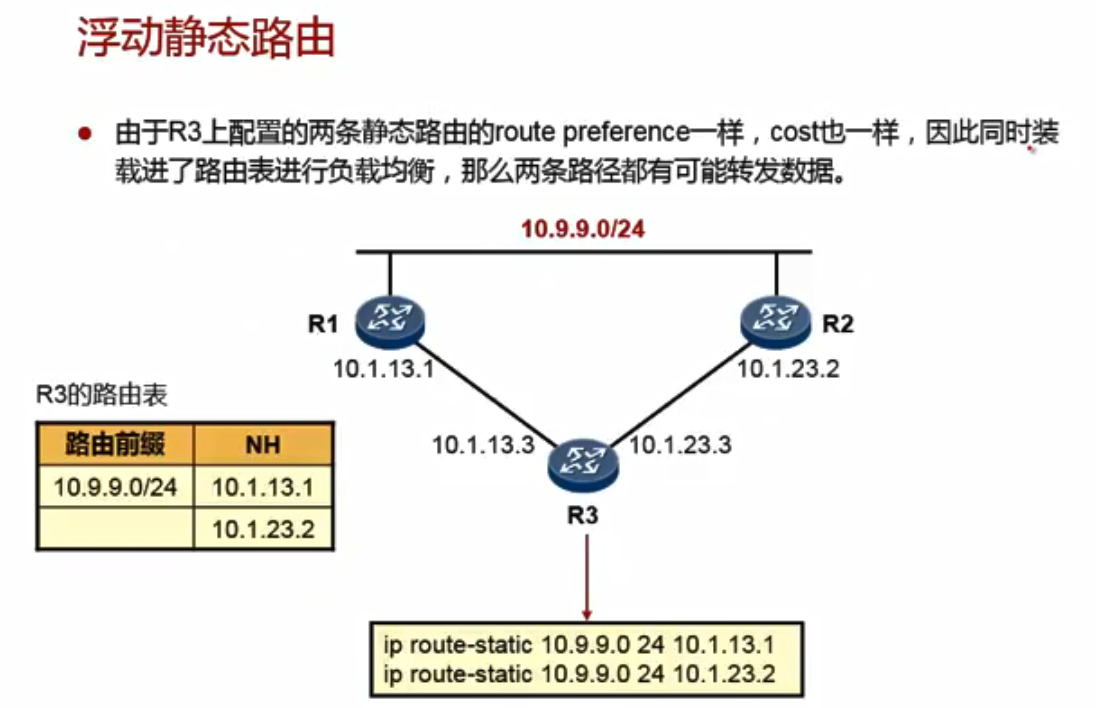

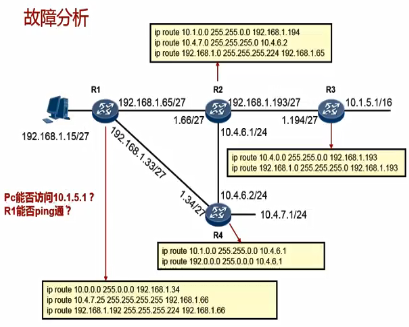

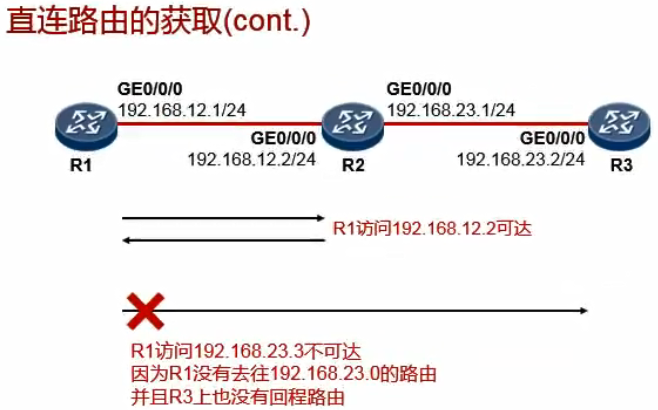

单向通，双向不同的解决方法：

添加静态路由

R1：ip route-static 192.168.23.0 24 192.168.12.2

R3：ip route-static 192.168.12.0 24 192.168.23.1

（注意：通信是双向的，因此要留意往返流量（的路由），此为回程；路由的行为是逐跳的，因此需要保证沿途的每一台路由器都有路由）

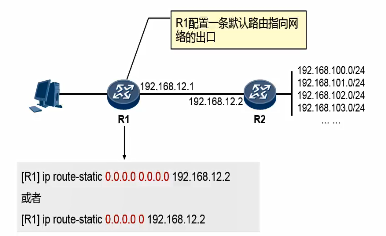

当R1只有一个出接口，路由表不需要写太多，直接配置一条默认路由即可，默认路由可以匹配任何IP信息，但是只能用一次（针对只有一个接口，如果有两个出接口，就不知道该给哪一个接口使用了）

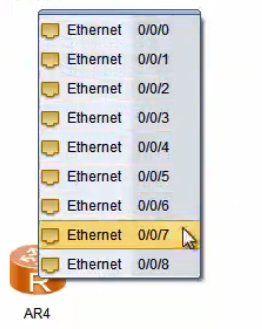

这些接口都是二层接口，是不能直接拿来用的，无法直接添加IP信息

常用命令

Ping – 测试连通性

Tracert – 追踪到达目标网段中的每一跳

Display ip routing-table – 查看路由表

Display ip interface brief – 接口信息摘要

此时PC1和R2、R3是不通的，必须添加静态路由，PC2也一样

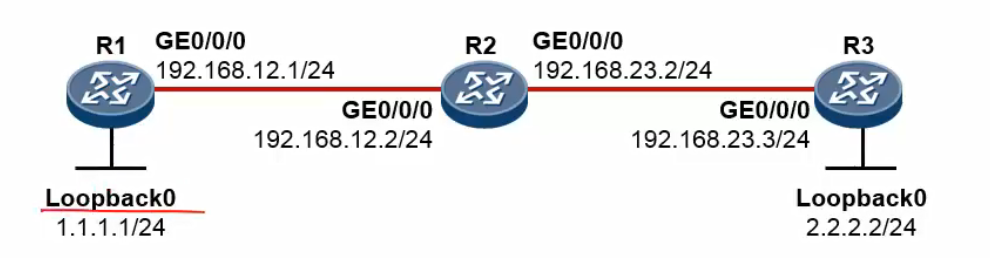

当没有GE0/0/1接口，添加一个Loopbackx回环接口（软件接口、虚拟接口），给接口配置IP地址，输入interface lo，确认interface loopback 0，然后配置IP，ip address 1.1.1.1 24。

只查询静态路由：ip routing-table protocol static

只显示当前配置的route：dis current-configuration | in route

取消配置：undo + 查询到的配置

添加缺省路由：ip route-static 0.0.0.0 0.0.0.0 下一条IP

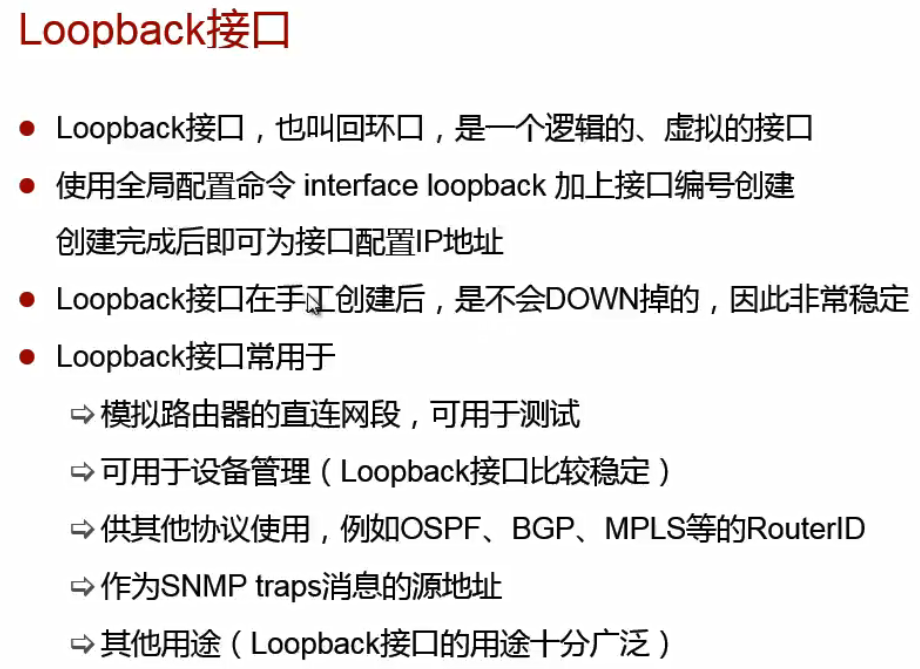

Loopback不只是仅有这个功能：模拟一个网段，还有以下

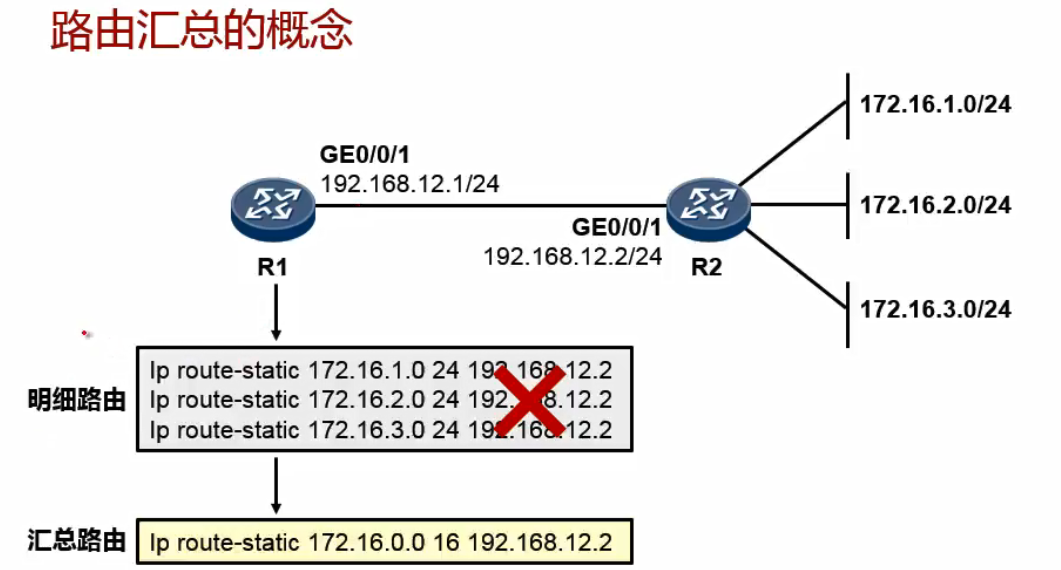

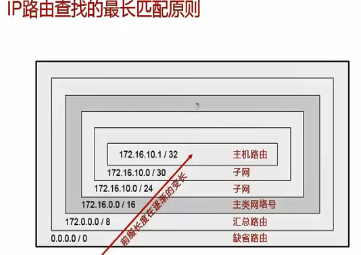

路由汇总

缺陷：

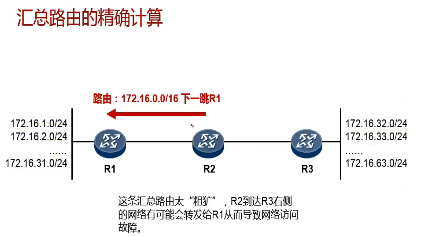

如果有一条消息从发送给R2，传到172.16.32.0网段，也会被匹配到R1侧，导致数据包路径错误，所以这个汇总路由就太“粗犷”了，实际上可以将汇总路由分的详细一点，即针对R1，分配如下：ip route-static 172.16.0.0 19 192.168.12.1;针对R3，分配如下：ip route-statci 172.16.32.0 19 192.168.23.3

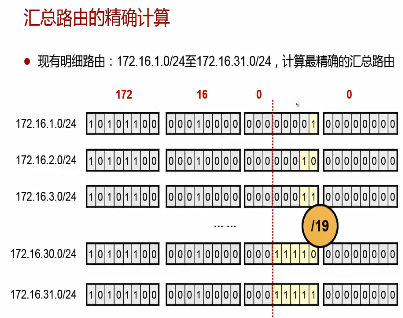

逆向算法，通过子网掩码来计算汇总路由

路由汇总中等生一个非常重要的网络设计思想，一个可以汇总的网络设计方案将使得我们的网络更加优化、路由条目更加精简、网络管理更加简单。。。在网络设计及部署中应时刻保有路由汇总的意识，不仅仅静态路由能够部署路由汇总，动态路由协议也都支持路由汇总功能。

可以ping通，但是往返路径不一致

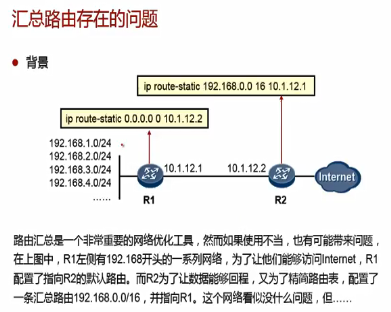

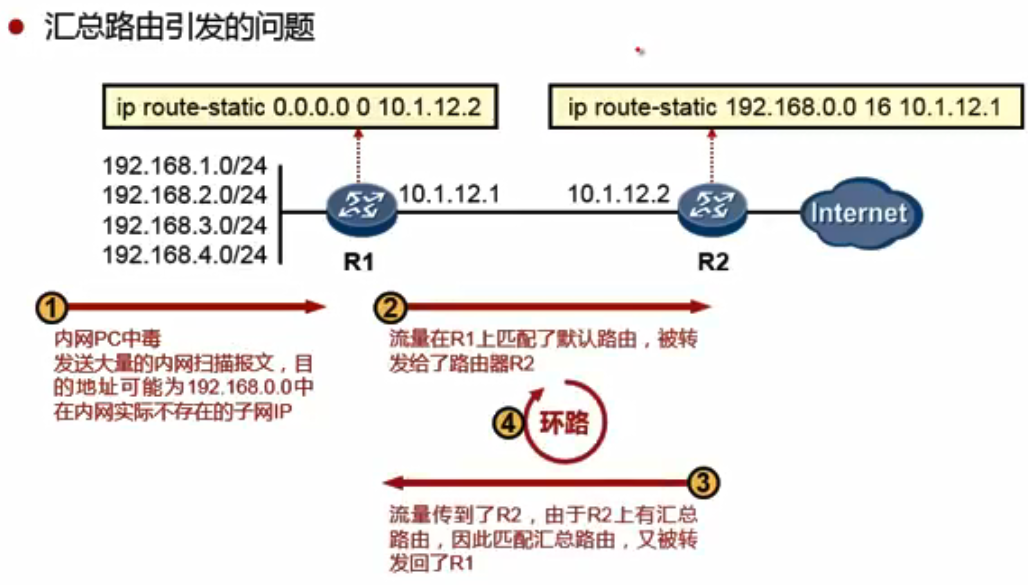

汇总路由除了会导致数据包传输的路径错误，甚至会导致环路

（举例：假设192.168.1.0/24输出一条道192.168.x.x的数据包，由于缺省路由，直接输出到R2，R2检测出到R1的路径使匹配的，然后就传回给R1，R1再传给R2，然后就。。。）

解决方法：在R1上配置ip route-static 192.168.0.0 16 null 0，在R1上增加一条指向null 0 的路由，即可解决上述问题。因此，在部署路由汇总的时候要格外注意，要规避环路问题。此路由为黑洞路由，匹配到即直接丢入到垃圾桶（假设有一条数据包访问192.168.5.0/24，在R1中寻求不到就会被R1丢弃）

（动态路由（OSPF）会自动产生防环路由来规避环路）

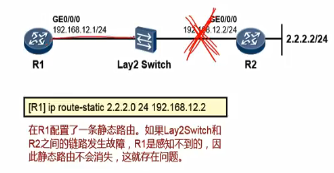

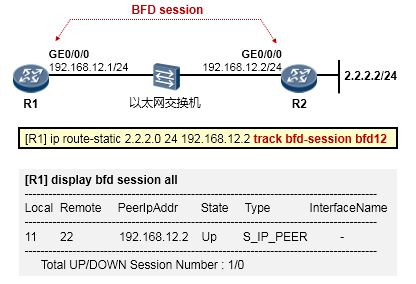

静态路由BFD：当链路中有一台路由停止工作，其他路由是感知不到的，会继续传输数据包给它，然后所传的包就会全部被丢弃

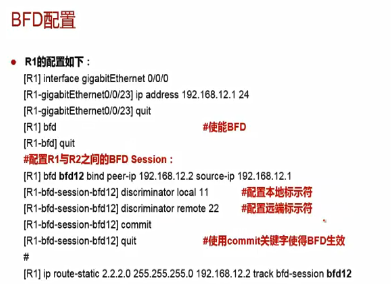

检测对端可达性配置方法：

在间隔一段时间，R1和R2会相互发送心跳包，然后感知到两者间不同，就会把两者间的协议状态拉down

1. 进入端口
2. 配置IP
3. 退出端口q，打开BFD
4. 创建BFDsession：bfd bfd12 bind peer-ip 192.168.12.2 source-ip 192.168.12.1    //peer-ip为对端ip，source-ip为本地ip
5. 配置本地标示符：discriminator local 11
6. 配置远端标示符：discriminator remote 22
7. 确认生效commit
8. 退出
9. 静态路由检测：ip route-static 2.2.2.0 24 192.168.12.2 track bfd-session bfd12
10. 查看连通性：display bfd session all

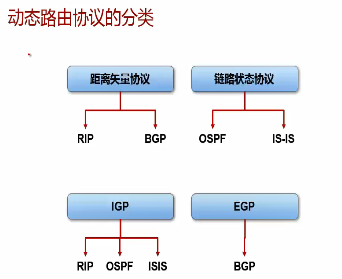

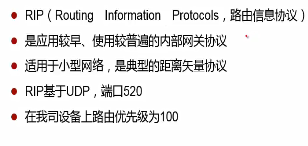

动态路由协议、RIP（距离矢量路由协议的代表）

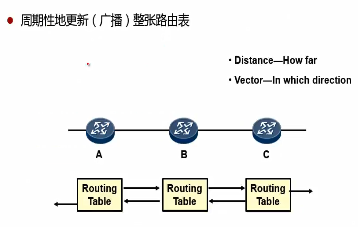

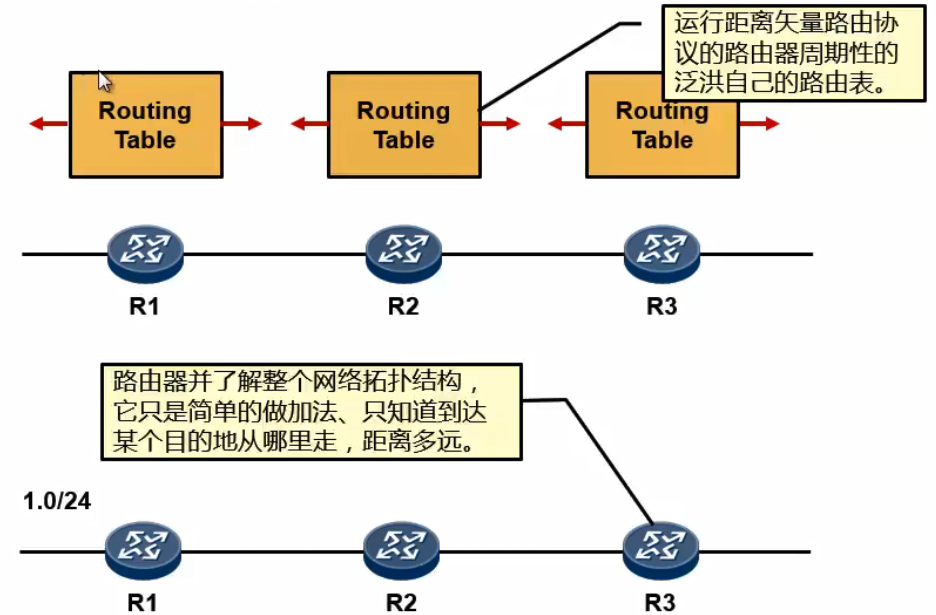

距离矢量协议（典型：RIP）

使用距离矢量路由协议的路由器并不了解网络的拓扑。该路由器只知道：

    ①自身与目的网络之间的距离

    ②应该往哪个方向或使用哪个接口转发数据包

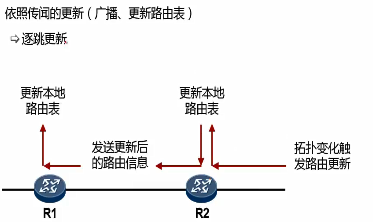

特点：

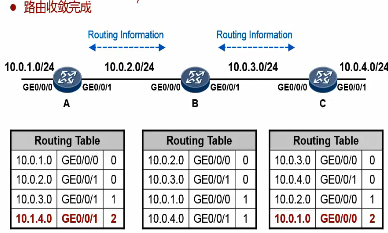

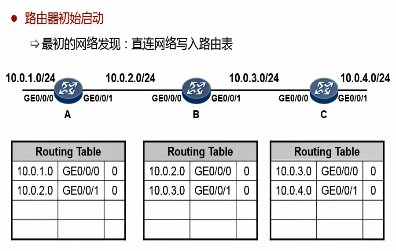

路由器收敛完成的标志

1. 当所有路由表包含所有相同网络可达性信息
2. 网络（路由）进入一个稳态

路由器继续交换路由信息

   ①当无新路由信息被更新时收敛结束

   ②网络在达到收敛前无法完全正常工作

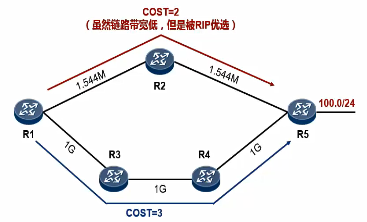

RIP以跳数（Hops）作为度量值，但是事实上是不够科学的，如下图：

虽然上面的跳数少，但是下面链路的带宽更合理，更不容易阻塞，但是RIP只考虑跳数，所以现在用的很少，而且只用于小型网络中

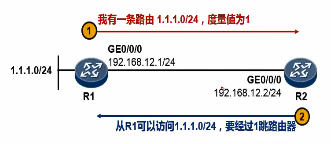

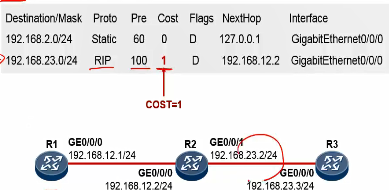

如何查看RIP的度量值：

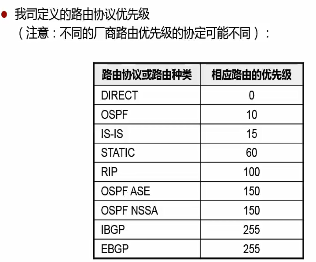

路由优先级（Pre）：

环路的产生（上一次环路是因为汇总路由导致）

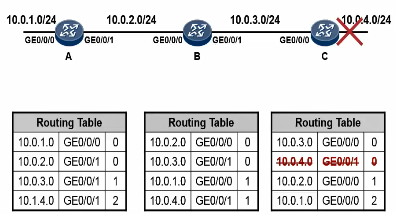

C检测到10.0.4.0崩溃，从路由表中删掉，但是B在向外同步路由表时，C发现自己没有10.0.4.0，就会学过去，然后本来跳数为0，就会变为2，然后再删，再学。。。

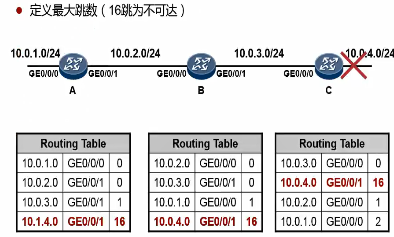

1. 定义最大度量值以防止计数至无穷大（15跳为最大跳数）

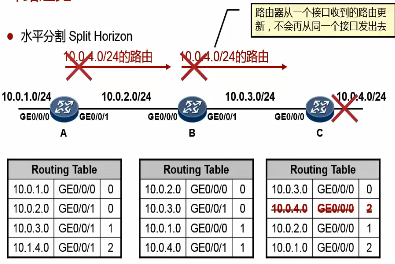

1. 水平分割

规定：如果B中的路由信息是从A学习到的，A中即使把这条路由信息毙掉，也不会从B中重新学习获取（举例，A给B讲了个笑话，B又讲给A听）

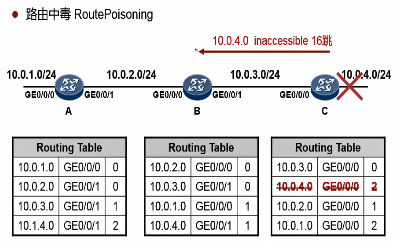

1. 路由中毒

规定：一旦某个路由的路由表中某条路由信息失效，它会立刻告诉所有相关路由，同步路由表

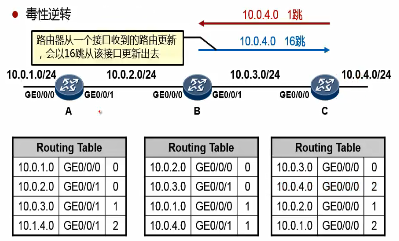

1. 毒性逆转

规定：类似于水平分割，B从A中学到路由信息，A失去此路由信息时，B同步给A时直接将跳数定义16

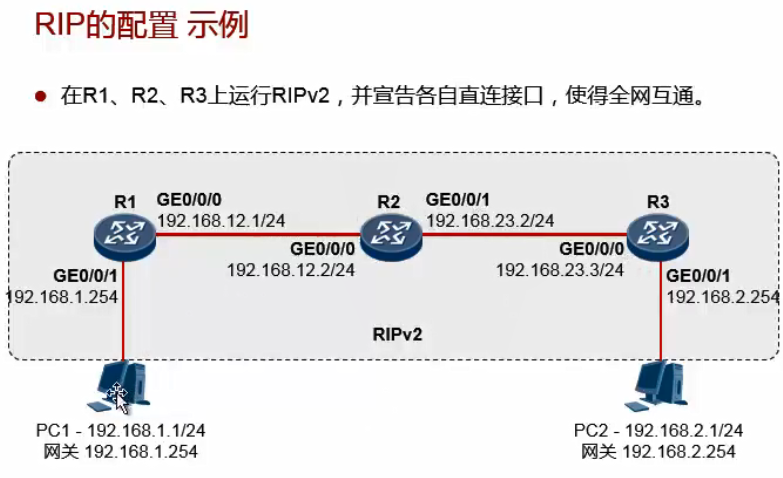

RIP配置

1. 启动RIP进程，并进入RIP配置视图：[Router]rip 1//1可选
2. 在指定网段使能RIP（RIP只支持classful网络宣告）：[Router-rip-1]network 192.168.12.0

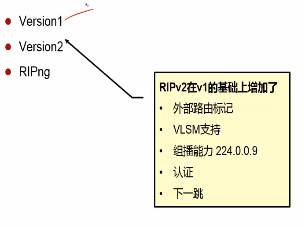

3. 指定RIP版本（默认为版本1）：[Router-rip-1]version 2

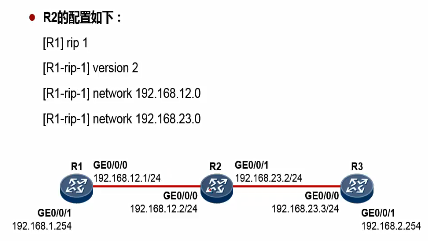

（R1和R3的方法一样）配置完之后，三台路由开始交互路由表了。（切忌配置静态又配置动态的）

回顾RIP：

OSPF基础（使用最为广泛的动态路由协议—链路状态协议）

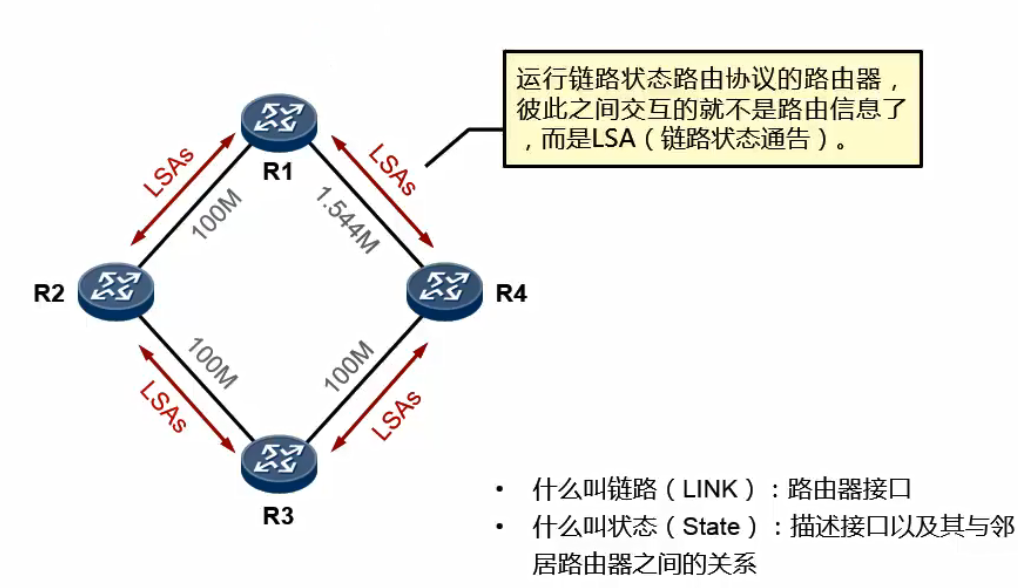

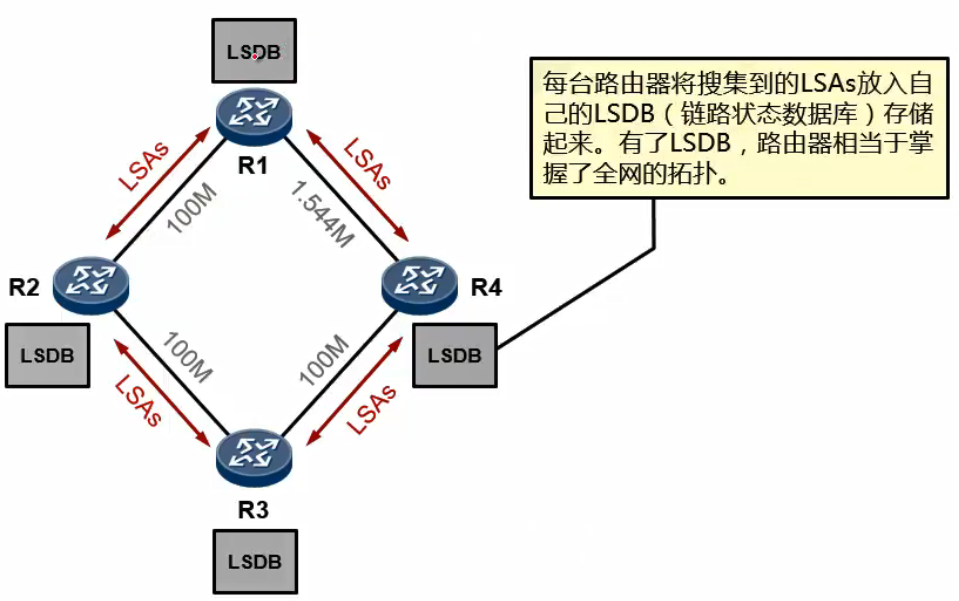

LSAs:运行链路状态路由协议的路由器，彼此之间交互的就不是路由信息了，而是LSA（链路状态通告）。

OSPF简介：

Open Shortest Path First，开放最短路径优先协议

OSPF是一种链路状态路由协议，在RFC2328中描述

Open开放以为着公有，任何厂商都能够支持OSPF，这也使得OSPF在业内被广泛部署

在我司设备上，OSPF路由协议有欧先机Internet 10；External 150

OSPF基础特点

1. 适应范围广，支持各种规模的网络
2. 快速收敛，在网络的拓扑结构发生变化后立即发送更新报文，使这一变化在自治系统中同步
3. 无自环，由于OSPF根据收集到的链路状态用最短路径树算法计算路由，从算法本身保证了不会生成自环路由（非绝对）
4. 区域划分，允许自治系统的网络被划分成区域来管理，交换机的链路状态数据库仅需和所在区域的其他交换机保持一致，链路状态数据库的减小降低了对交换机内存的占用和CPU消耗。同时，需要在区域间传送的路由信息的减小，降低了网络带宽的占用（路由器自带阻止广播泛洪功能）
5. 等价路由：支持到统一目的地址的多条等价路由
6. 路由分级：使用4类不同的路由，按优先顺序分别是：区域内路由、区域间路由、第一类外部路由、第二类外部路由
7. 支持验证：支持基于区域和街扩的报文验证，以保证报文交互的安全性
8. 组播发送：在某些类型的链路上以组播地址发送协议报文，减少对其他位使能OSPF设备的干扰

RouteID：OSPF的标识符，呈现形式类似于一个IP地址

OSPF Route-ID用于在OSPFdomain中唯一的表示一台OSPF路由器，从OSPF网络设计的角度，我们要求全OSPF域内，禁止出现两台路由器拥有相同的OSPFRouterID。

OSPF Router-ID的设定可以通过手工配置的方式，或者通过协议自动选取的方式。当然，在实际网络部署中，强烈建议手工配置OSPFDFRouter-ID，因为这关系到协议的稳定

在路由器运行了OSPF并由系统自动选定Router-ID之后，如果该Router-ID对应的接口down掉，或出现一个更大的IP，OSPF仍然保持原Route-ID（也就是说，Router-ID值为非抢占的，稳定第一），即使此时reset ospf process重启OSPF进程，Router-ID也不会发生改变，除非①重新手工配置Router-ID（OSPF集成下手工输入router-id xxx），并且重启OSPF进程方可。另外，②如果该Router-ID对应的接口IP地址消失，例如undo ip address，则reset ospf process后，Router-ID也会发生变化。

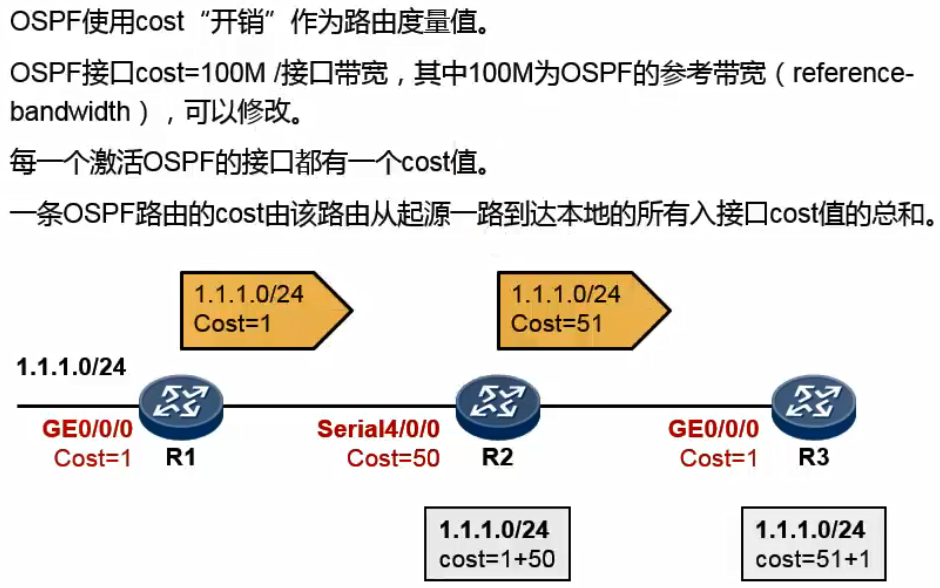

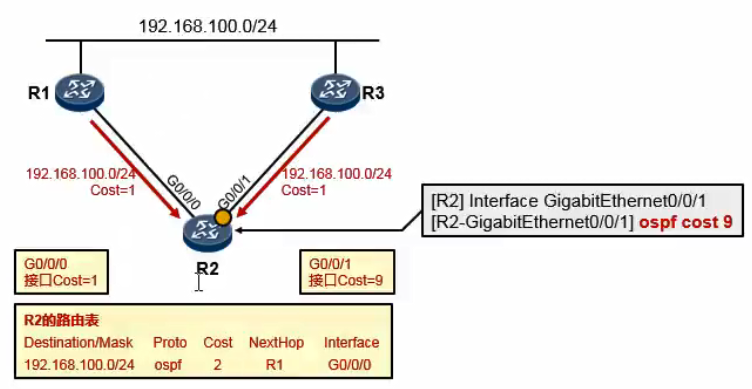

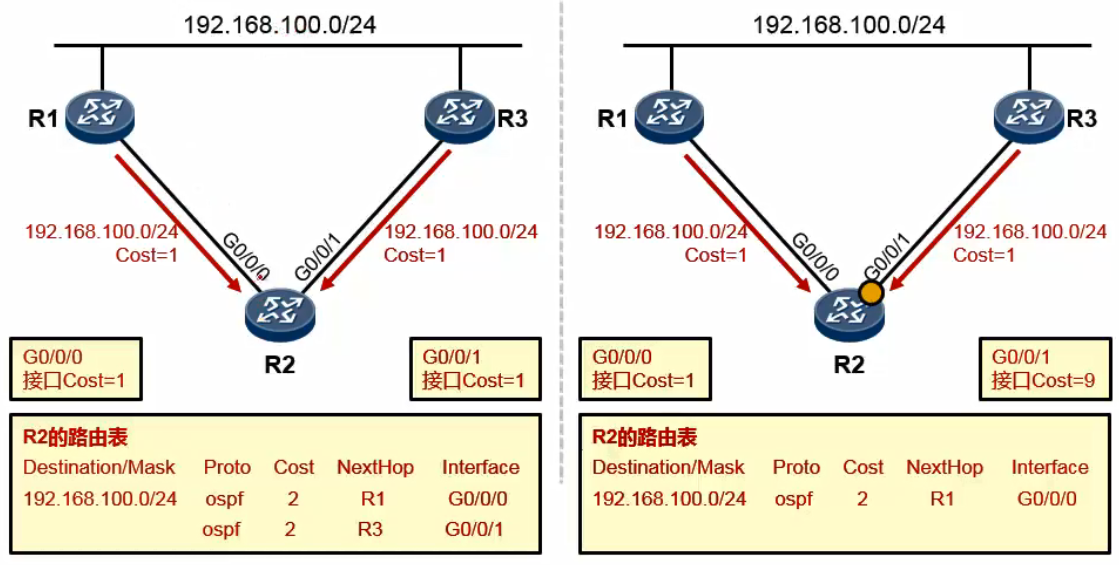

从源IP到目的IP有多条路径时，OSPF会优先选择cost值最小的那一条

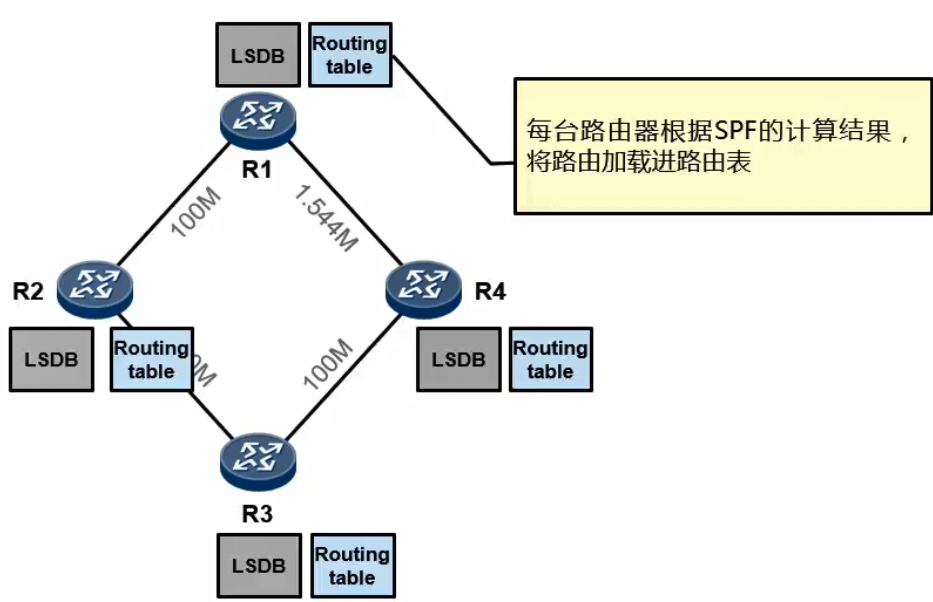

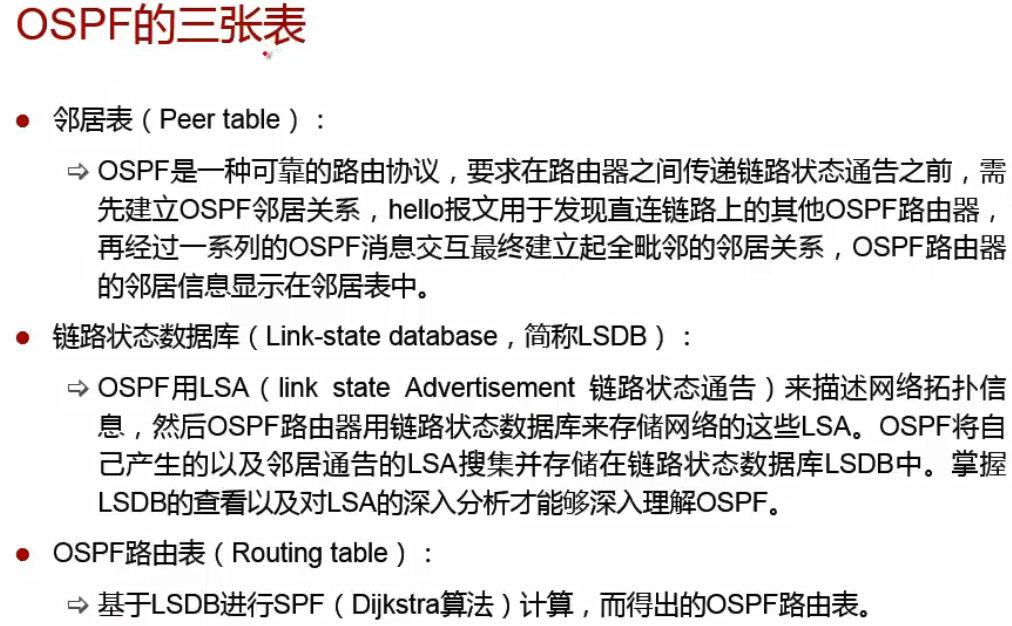

三张表：

1. OSPF要求在路由器之间传递链路状态通告之前，首先建立邻居关系，OSPF路由器的邻居信息显示在邻居表中
2. OSPF将网络中的LSA（链路状态通告）都存储在LSDB（链路状态数据库）中，掌握了LSDB的查看以及对LSA的深入分析

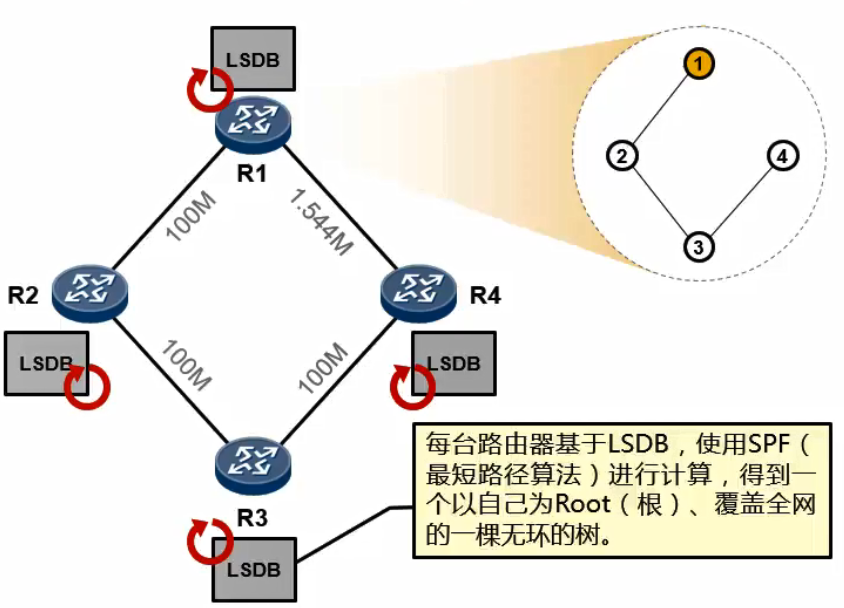

3. 基于OSDB，用SPF（最短路径）算法得出路由表

OSPF报文类型

①hello             建立和维护OSPF邻居关系

②dbd               链路状态数据库描述信息（描述LSDB中LSA头部信息）

③lsr               链路状态请求，向OSPF邻居请求链路状态信息

1. Lsu              链路状态更新（包含一条或lsa）
2. Lsack                对lsu中的LSA进行确认

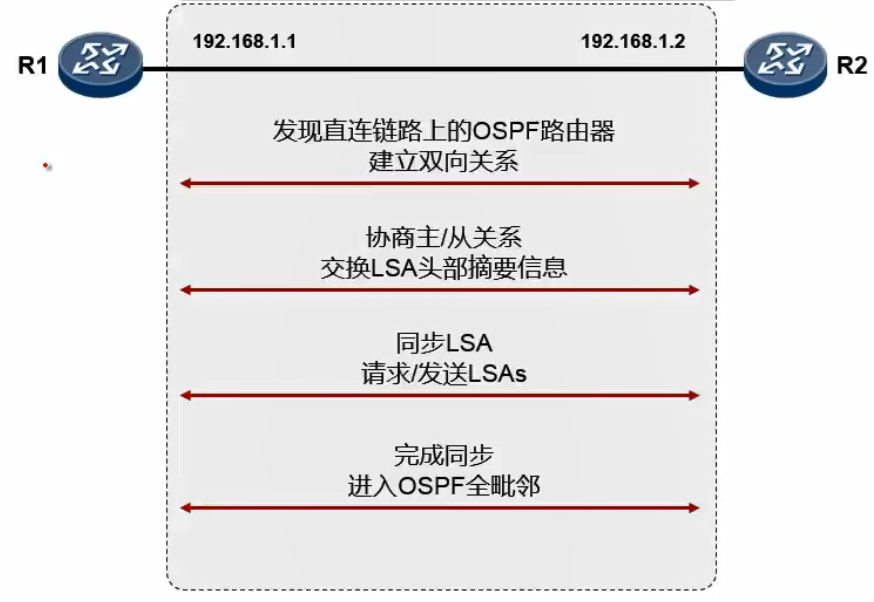

OSPF邻居关系的建立：（全毗邻）

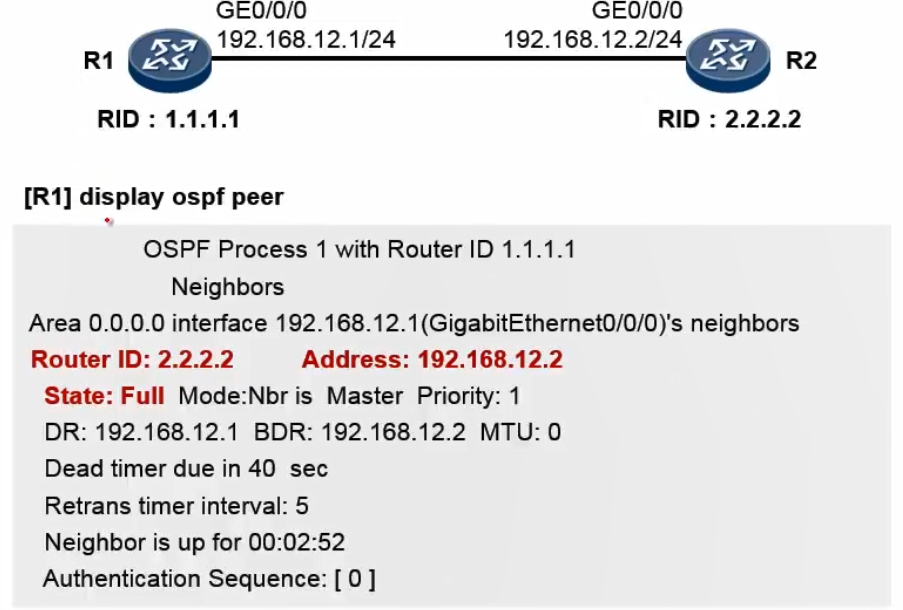

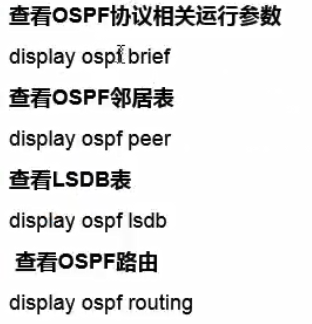

查看邻居关系表：display ospf peer

OSPF网络类型

1. 点到点
2. 广播型多路访问网络（BMA，以太网为例）
3. 非广播性多路访问（NABA）网络（帧中继，逐渐被淘汰）
4. P2MP网络

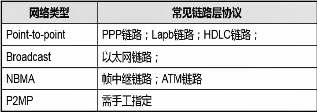

常见链路层协议对应的默认网络类型

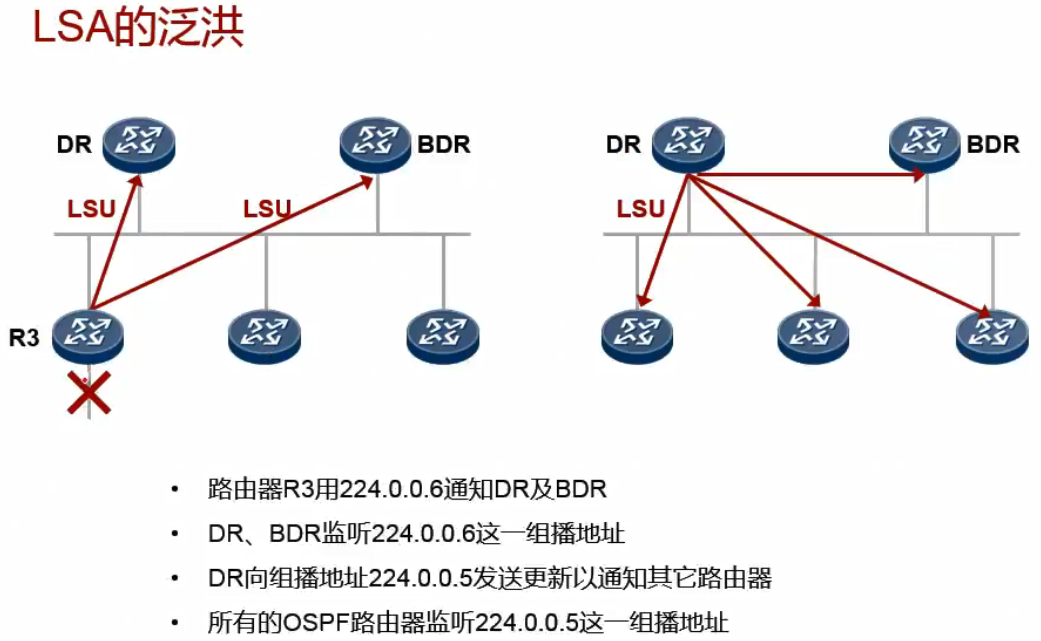

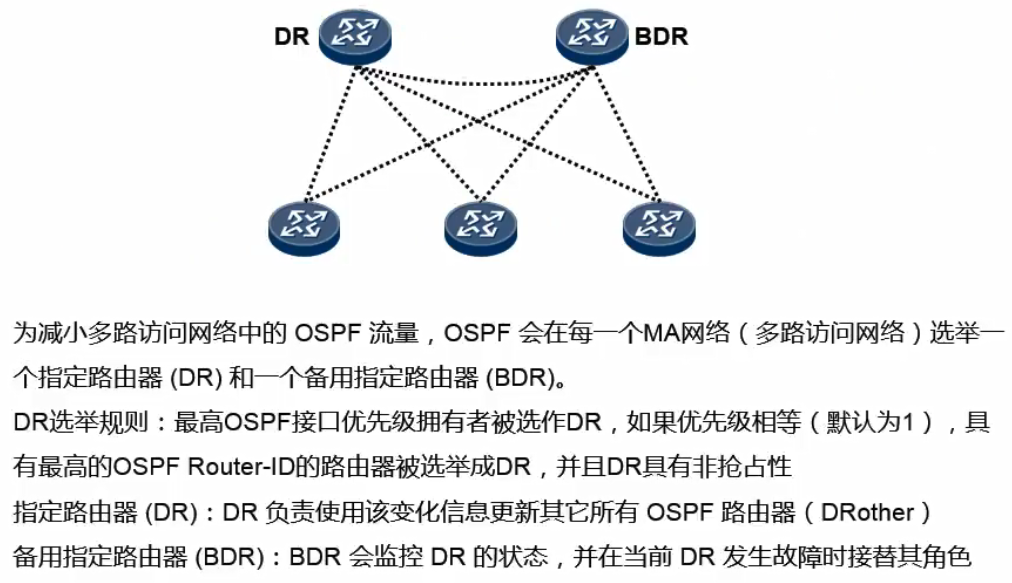

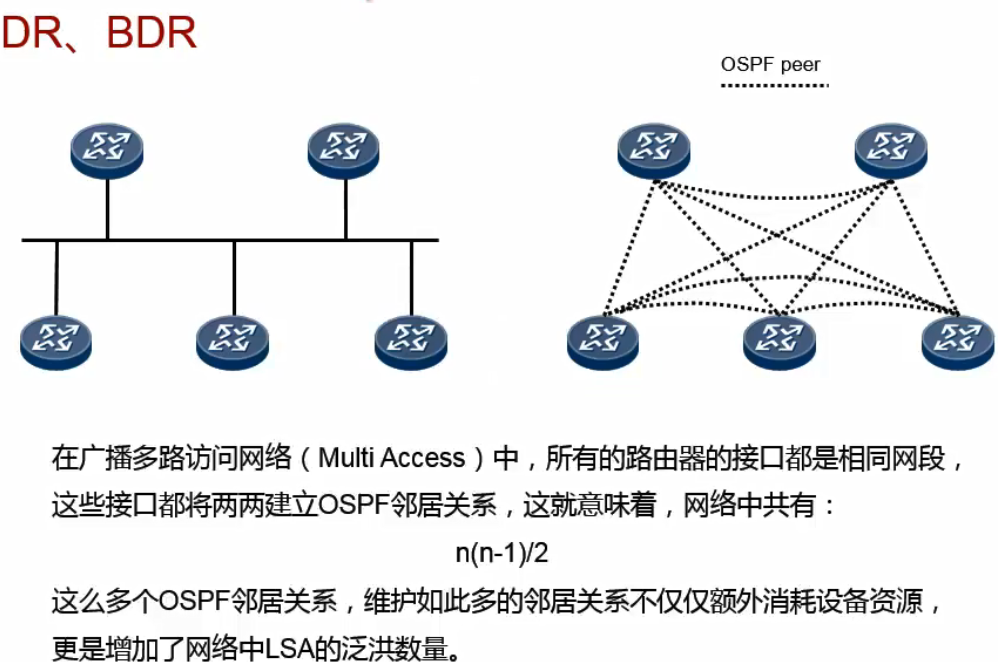

DR、BDR—接口级别的概念

DR接口的优先级，越大越优先，当DR稳定之后，后来者即使接口优先级再大，也不会抢占优先级

（处理DR和BDR，其他的路由皆为otherDR，但是otherDR两两之间不能建立邻居关系）

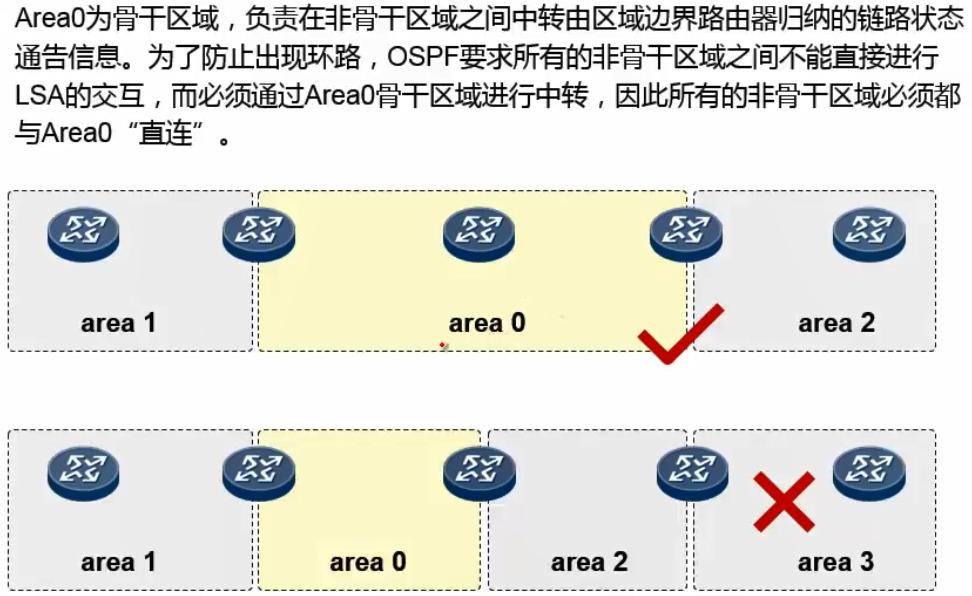

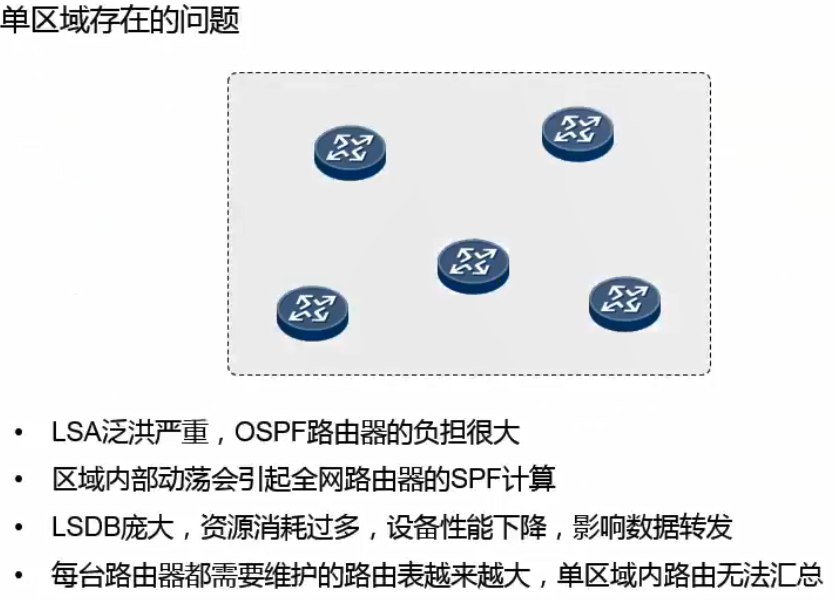

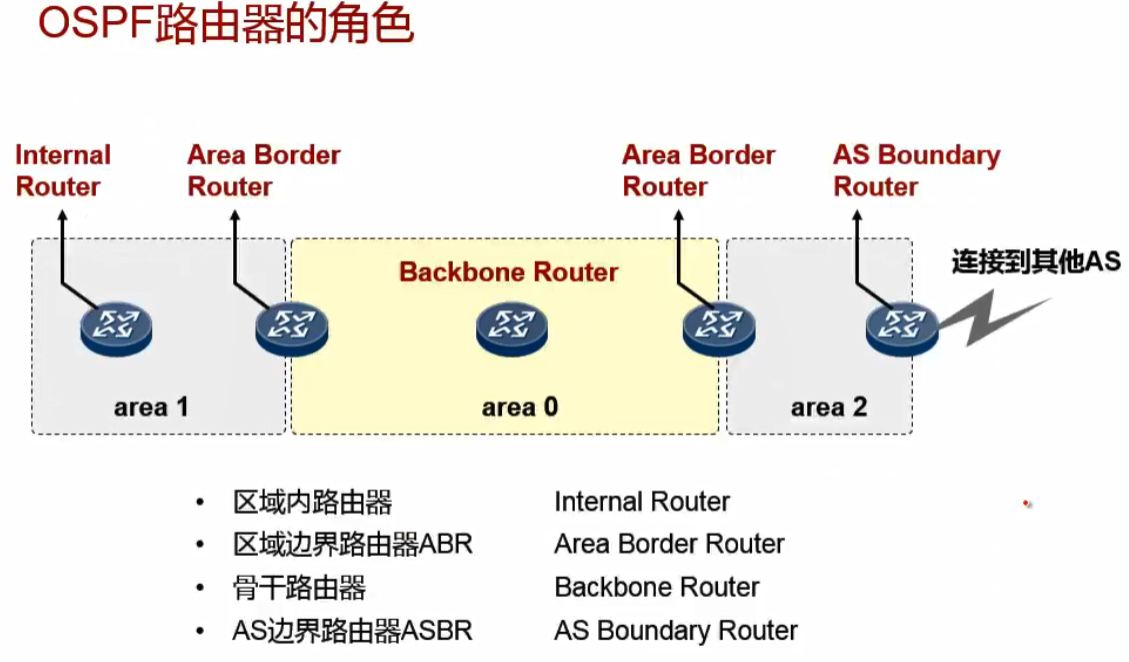

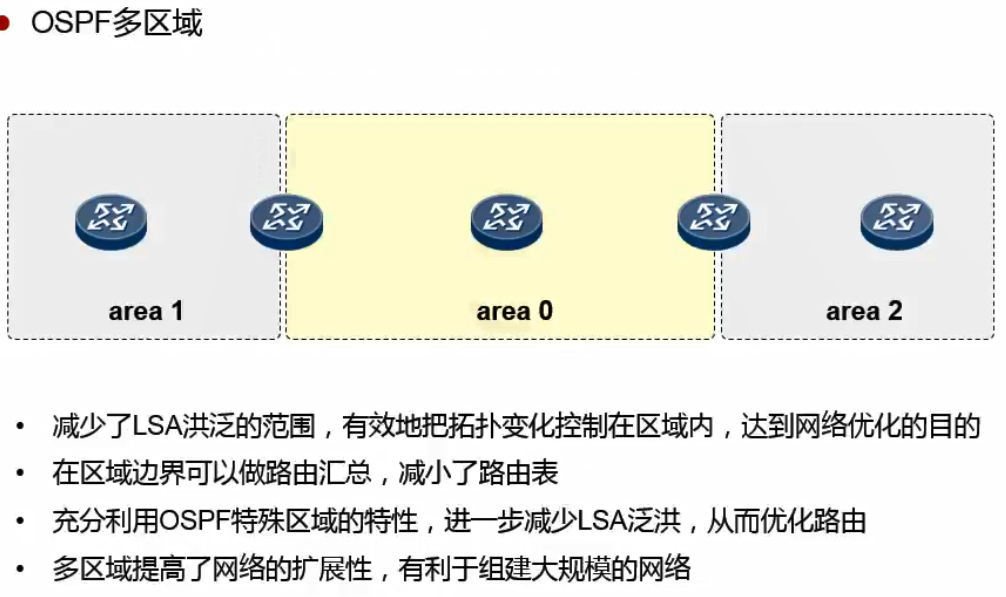

Area的概念

OSPF的基础配置

创建OSPF进程，并制定OSPF进程号及RouterID

[Router]ospf [process-id router-id id值]

在area0中宣告制定接口

[Router-ospf]area area-id

[Router-ospf-area]network 网络号 通配符（区别于RIP）

OSPF的基础配置

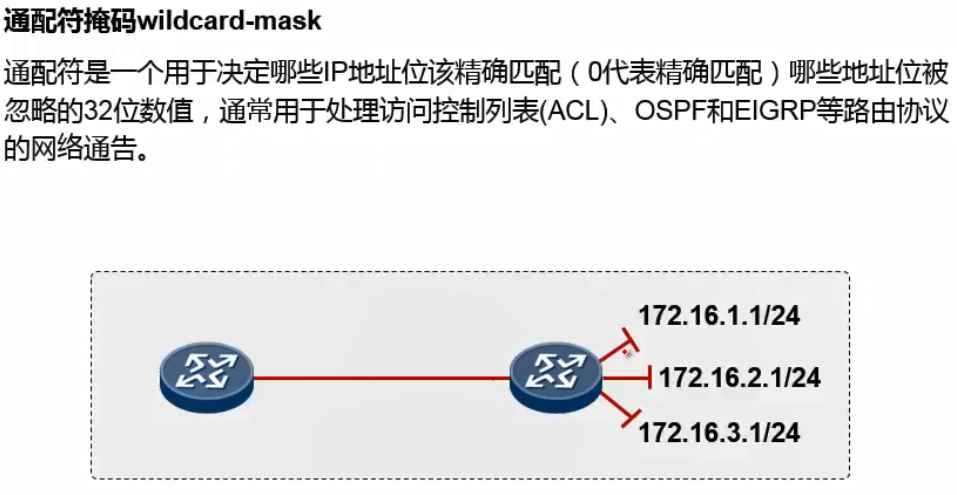

通配符掩码wildcard-mask

通配符是一个用于决定哪些IP地址位改精确匹配（0代表精确匹配）哪些地址位被忽略的32位数值，通常用于处理访问控制列表（ACL）、OSPFheEIGRP等路由协议的网络通告

（注：掩码：1位表示网络位；0位表示主机位。掩码用于区分IP地址中的网络及主机部分。通配符（反掩码）：1位表示无所谓；0位表示需严格匹配。通配符用于决定一个IP中的那些位该匹配）

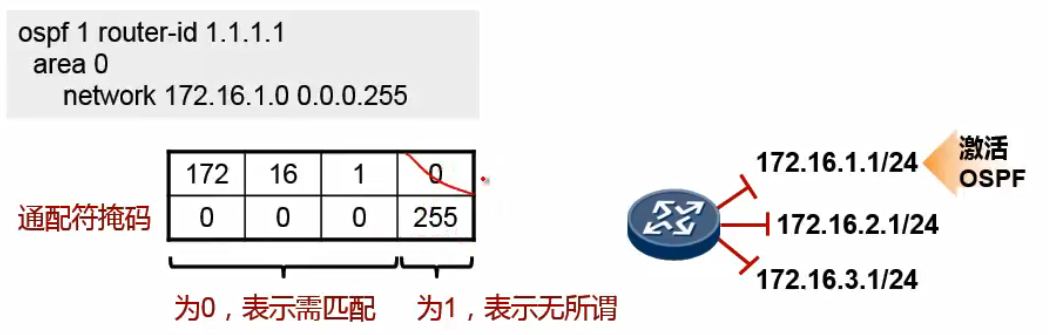

这种情况下，只激活172.16.1.x方向的接口

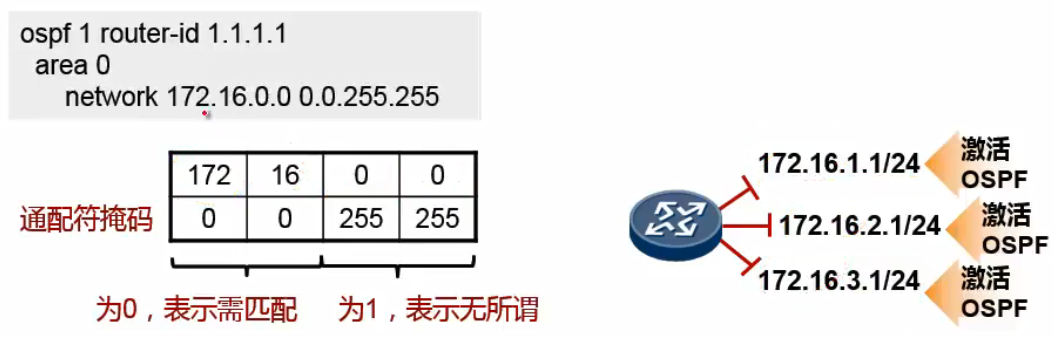

这种情况下，172.16.x.x方向的接口都会被激活

但是假如存在这种情况，即network 172.16.1.1 0.0.0.0，此时表示网络号每一位都要匹配，这个时候只有172.16.1.1接口会被配置激活

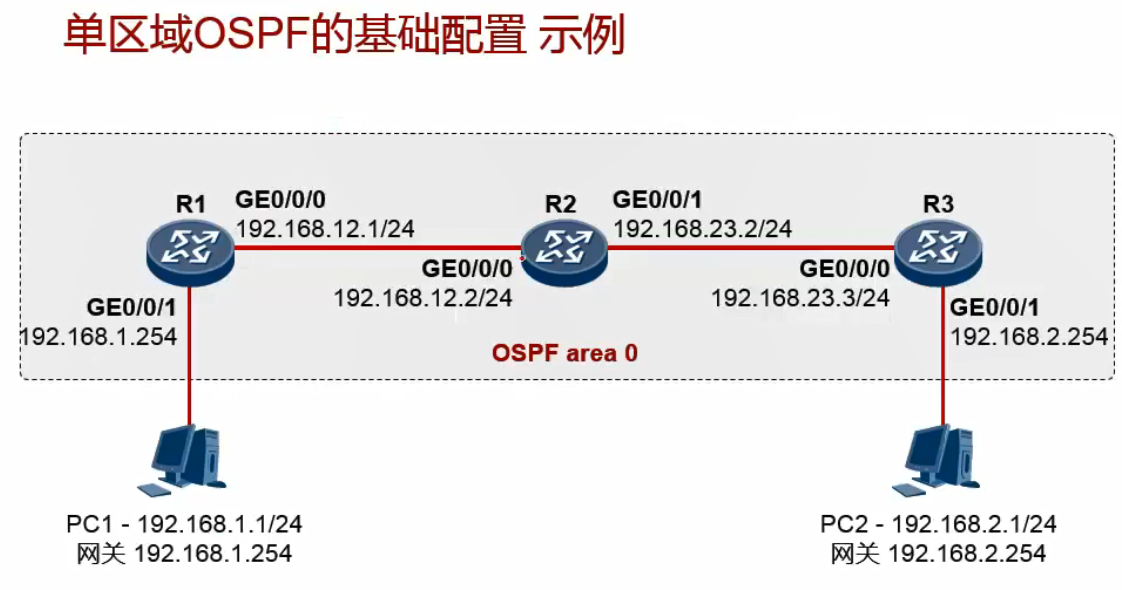

配置步骤如下：

①配置PC1和PC2两台主机的静态IP

②配置R1、R2和R3的两个的接口的IP

   1’sys

   2’[Router]sys R1

   3’[R1]int g 0/0/0

4’[R1]ip addr 192.168.1.254 24

5’[R1]int g 0/0/1

6’[R1]ip addr 192.168.12.1 24

7’[R1]display ip interface brief

   8’[R1]ospf

   9’[R1]ospf 1 route-id 1.1.1.1           //指定路由

   10’[R1-ospf-1]area 0                    //规定该路由在area0当中

   11’[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

   12’[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255

R2和R3上面的配置同上，R2等在输入之后，q退出当前视图会出现建立邻居关系的进度，等待出现full即可

查看邻居表：[R1]display ospf peer

查看OSPF状态：Display ospf int g 0/0/0，并判别DR和BDR的存在及原因

查看路由表：display ip routing-table

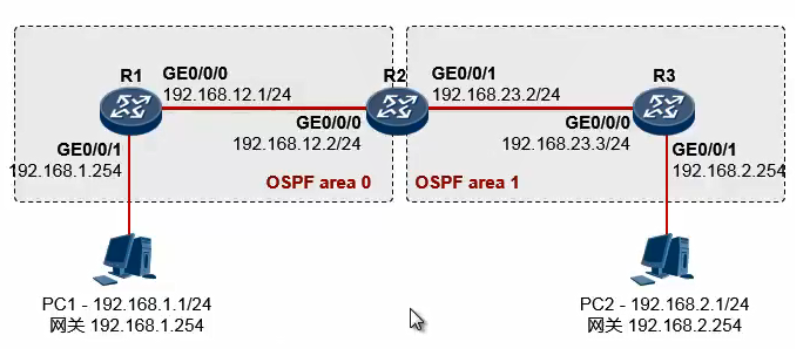

这个实例区别于上一个实例，主要是出现了多区域。R1的配置不变，R3的配置将area0改为area1即可，R2的配置两个接口—GE0/0/0位area0，GE0/0/1位area1。

修改OSPF

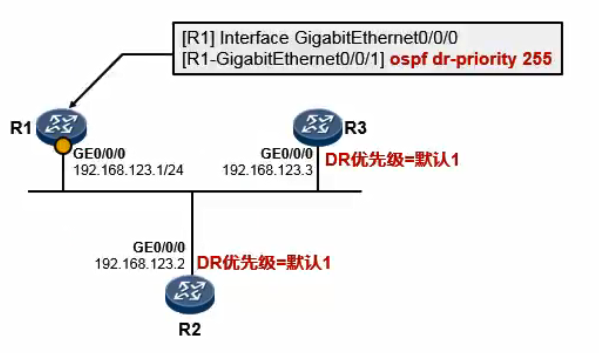

修改优先级

（255，优先级别最高，当一台路由器为0时，改路由器永远不会成为DR）
