STM32CubeMX—串口空闲中断+DMA接收
一.串口中断通信

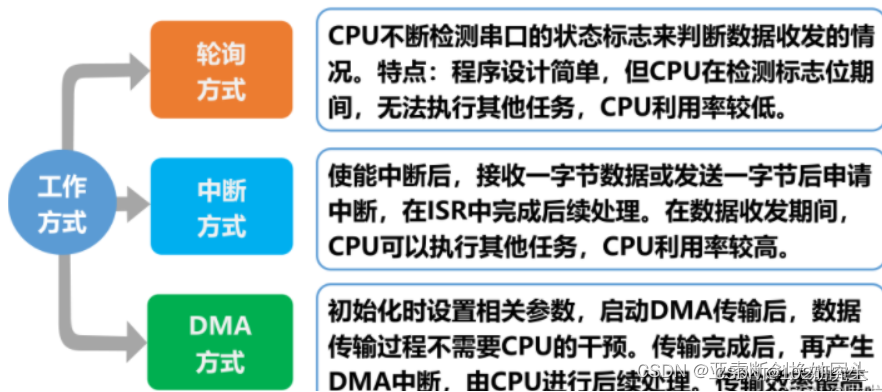

串口中断方式的特点
- 发送数据时，将一字节数据放入数据寄存器DR；接收数据时，将DR的内容存放到用户存储区；
- 中断方式不必等待数据的传输过程，只需要在每字节数据收发完成后，由中断标志位触发中断，在中断服务程序中放入新的一字数据或者读取接收到 的一字节数据；
- 在传输数据量较大，且通信波特率较高（大于38400）时，如果采用中断方式，每收发一个字节的数据，CPU都会被打断，造成CPU无法处理其他事务。因此在批量数据传输，通信波特率较高时，建议采用DMA方式。
中断代码如下
void USART1_IRQHandler(void)
{/* USER CODE BEGIN USART1_IRQn 0 */if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_RXNE) != RESET){if (rxReceiveCount1 < 20){rxBuffer1[rxReceiveCount1]=(uint8_t)(huart1.Instance->DR);++rxReceiveCount1;}else{rxReceiveCount1 = 0;}__HAL_UART_CLEAR_FLAG(&huart1, UART_FLAG_RXNE);}else if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE) != RESET){__HAL_UART_CLEAR_IDLEFLAG(&huart1);uint32_t tmp1;tmp1 = huart1.Instance->SR;tmp1 = huart1.Instance->DR;rxFrameFlag1 = 1;}/* USER CODE END USART1_IRQn 0 *//* USER CODE BEGIN USART1_IRQn 1 *//* USER CODE END USART1_IRQn 1 */
}/**HAL_UART_Receive_IT(&huart1, (uint8_t *)&rc_data, 1)的作用是：
-
启动UART1的中断接收模式：该代码将启动UART1的中断接收模式，使UART1开始等待接收数据。
-
指定接收缓冲区：将
rc_data变量的地址作为接收数据的缓冲区地址。这意味着当UART1接收到数据时，数据将存储在rc_data变量中。 -
指定缓冲区大小：
1表示接收数据的大小为1个字节。这意味着当UART1接收到1个字节的数据时，将触发一个接收中断，并将数据存储在rc_data变量中。
需要注意的是，在初始化UART1时，需要先调用一次该函数，来启动UART1的中断接收模式；再接受完一个数据后，也需要再调用该函数来重新启动UART1的中断接收模式，以等待接收下一个字节的数据。
二.串口空闲中断+DMA
1.空闲中断接收
空闲中断接收，当一帧数据接收完成之后，串口会进入到空闲中断中去，然后在空闲中断中处理收到的数据。这种模式对处理不定长数据帧带来很大的便利，我们不必频繁的进入接收中断处理数据，但是弊端也是明显的，由于每次都要接收完一个完整的数据帧后才空闲中断，所以当一帧数据出错时，我们也不得不接收这帧错误的数据。在通讯可靠的场合，使用空闲中断接收模式接收串口数据，将会大大提高系统的性能。
2.DMA
1.简介
DMA(Direct Memory Access)—直接存储器存取，是单片机的一个外设，它的主要功能是用来搬数 据，但是不需要占用 CPU ，即在传输数据的时候， CPU 可以干其他的事情，好像是多线程一样。2、使用场景
DMA用在只需要传输数据，不需要处理数据的地方，有三种传输方式：
- 外设→存储器（例：从串口RDR寄存器写入某数据buf）
- 存储器→外设（例：从某数据buf写入串口TDR寄存器）
- 存储器→存储器（例：复制某特别大的数据buf）
3、指针递增
在传输数据时，可以配置指向传输双方数据的指针是否自动向后递增。通过单个寄存器访问外设源或目标数据时，禁止递增模式十分有用。

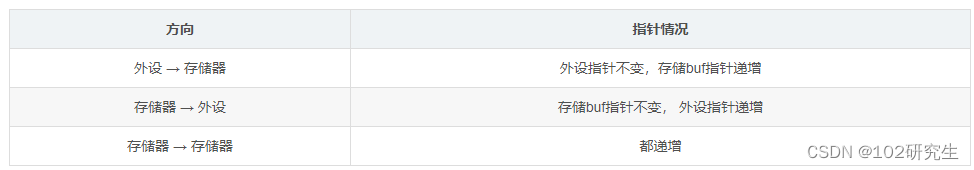

通常如下图配置：
Cubemx配置

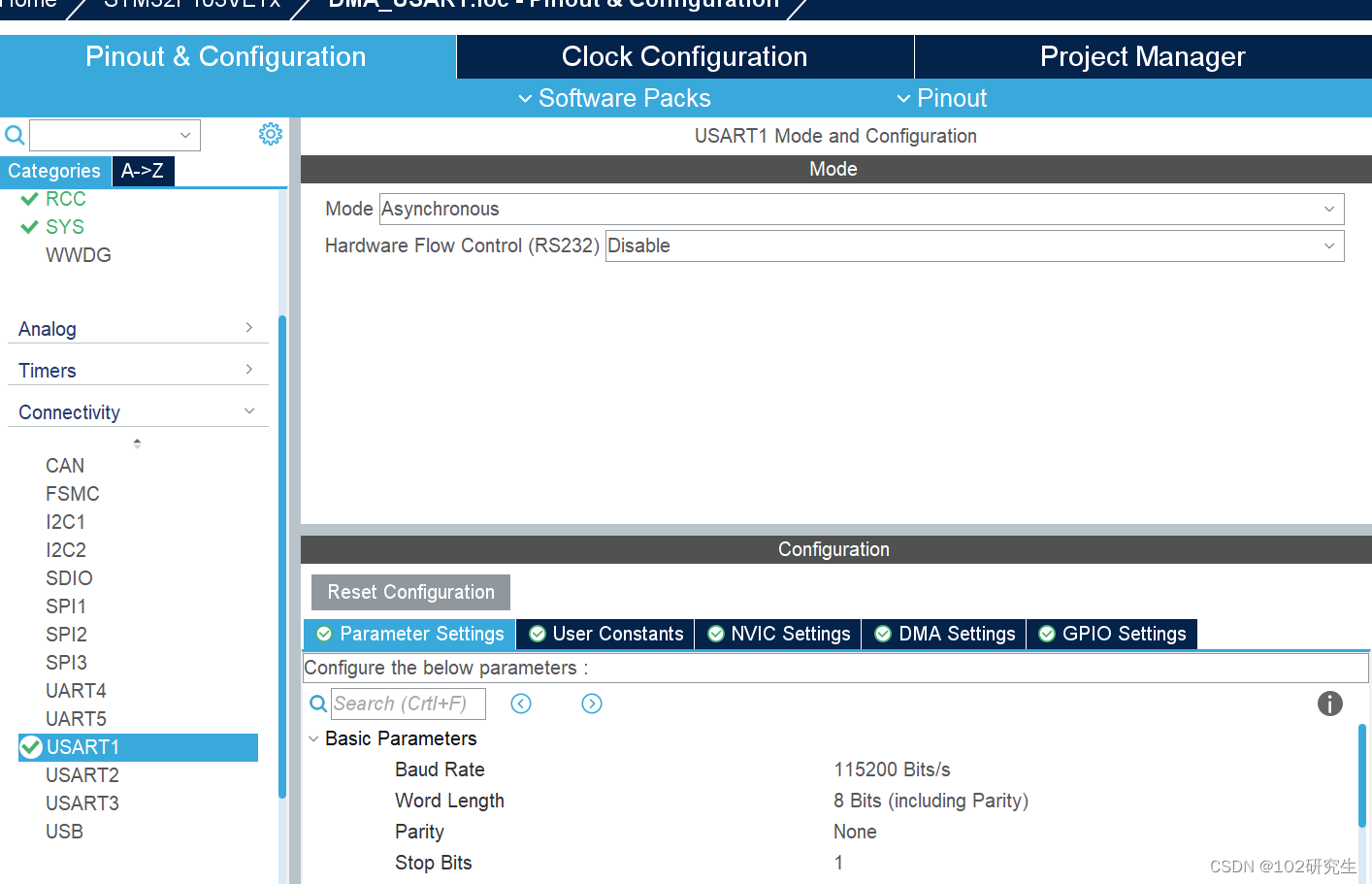

串口设置
DMA设置

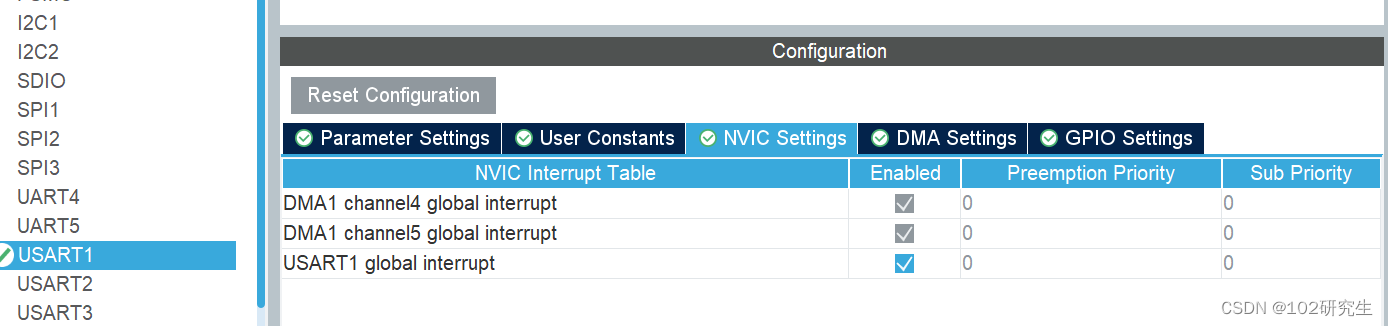

开启全局中断
最后直接生成文件
代码编写
1.在usart.c文件中添加
定义变量
/* USER CODE BEGIN 0 */
volatile uint8_t rx_len=0; //接收到的数据长度
volatile uint8_t recv_end_flag=0;//接收完成标志
uint8_t rx_buffer[200];//缓存数组
/* USER CODE END 0 */开启空闲中断和dma接收
/* USER CODE BEGIN USART1_Init 2 */__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE); //使能空闲中断HAL_UARTEx_ReceiveToIdle_DMA(&huart1,rx_buffer,200); //开启DMA接收/* USER CODE END USART1_Init 2 */重定义fputc，是为了能使用printf函数
/* USER CODE BEGIN 1 */
//重定向fputc函数
int fputc(int ch, FILE *f)
{HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);return ch;
}
/* USER CODE END 1 */
2.在usart.h文件中添加
#include /* USER CODE BEGIN Includes */
extern volatile uint8_t rx_len ; //接收一帧数据的长度
extern volatile uint8_t recv_end_flag; //一帧数据接收完成标志
extern uint8_t rx_buffer[200]; //接收数据缓存数组
注意这里的#include
3.在中断函数中添加
void USART1_IRQHandler(void)
{/* USER CODE BEGIN USART1_IRQn 0 */ uint32_t tmp_flag = 0;uint32_t temp;tmp_flag =__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE); //获取IDLE标志位if((tmp_flag != RESET)){ __HAL_UART_CLEAR_IDLEFLAG(&huart1);//temp = huart1.Instance->SR; temp = huart1.Instance->DR; HAL_UART_DMAStop(&huart1); temp = hdma_usart1_rx.Instance->CNDTR;//获取此时DMA中未传输的数据个数rx_len = 200 - temp; //总计数减去未传输的数据个数，得到此次接收到的数据个数recv_end_flag = 1; }HAL_UART_IRQHandler(&huart1); /* USER CODE END USART1_IRQn 0 *//* USER CODE BEGIN USART1_IRQn 1 *//* USER CODE END USART1_IRQn 1 */
}
这里不使用回调函数
4.在main.c中添加
while (1){/* USER CODE END WHILE */if(recv_end_flag ==1) { printf("接收到的数据长度为%d\r\n",rx_len);HAL_UART_Transmit(&huart1,rx_buffer, rx_len,200);for(uint8_t i=0;i这里只是测试代码，将接收到的数据再利用串口输出到串口助手

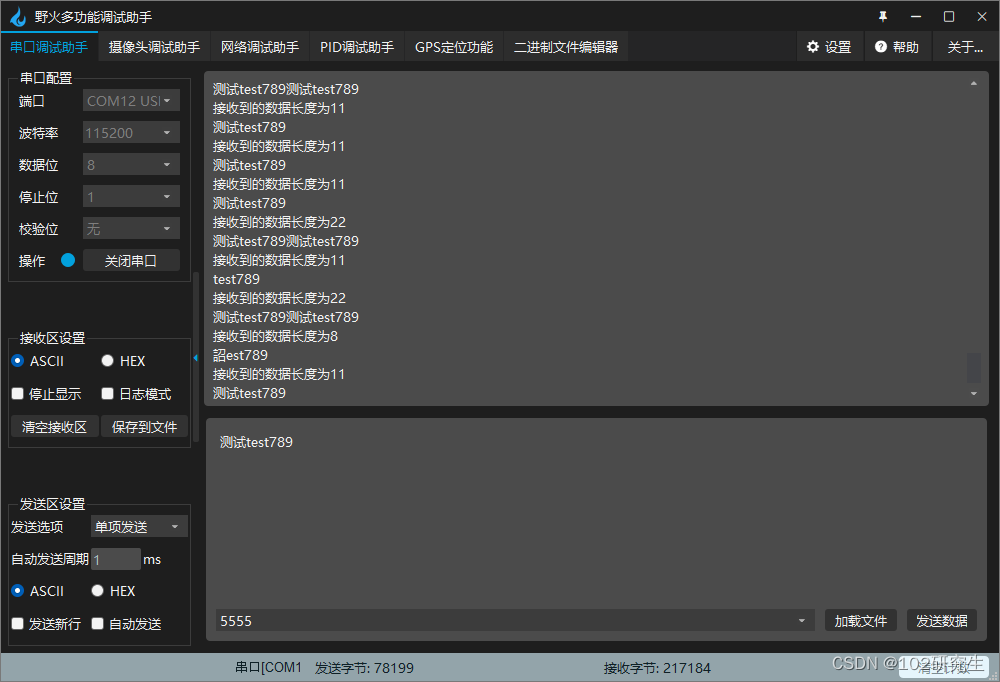

5.结果
当数据接收间隔时间很短的情况下，这里是1ms，数据接收会出错；在10ms后就正常
注意事项

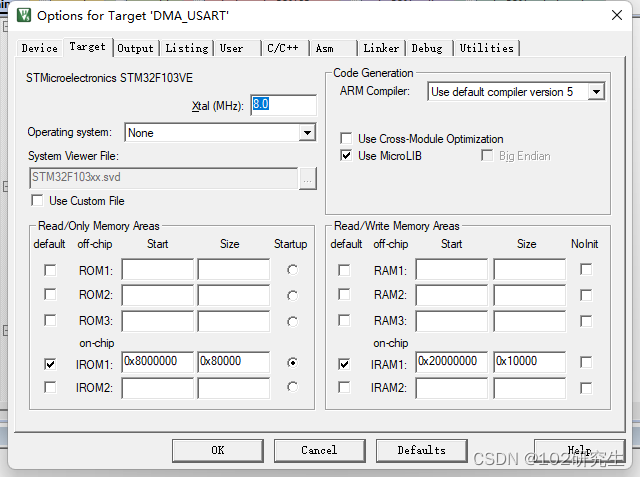

1.程序下载到板子上没反应，只有在一步一步调试时才有输出。最后勾选了Use MicoLIB后程序就正常运行了

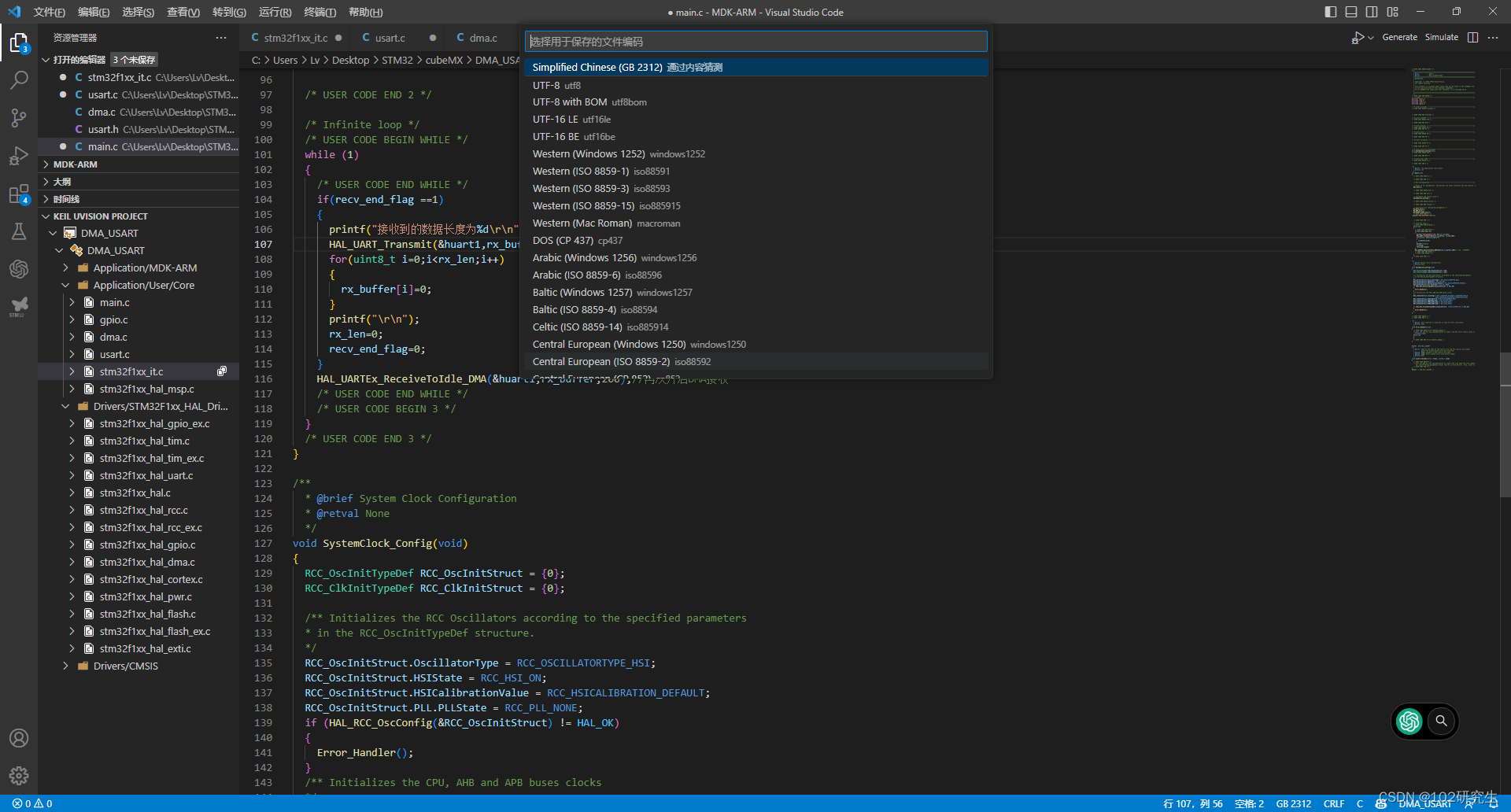

2.输出中文时串口助手上显示乱码，代码格式要改为GB 2312,但直接在keil上修改没什么用，我这里是在vscode上修改格式后保存，在keil上运行就行了。
