在实现了 MQTTClient 库与不同平台相关的代码之后，《实现ESP8266模块的socket接口，以提供MQTTClient库底层数据收发接口》这篇文章有介绍。就可以编写 MQTTClient 例程进行实际的网络连接，以及使用 MQTT 协议发布/订阅消息了。

1. MQTTClient测试程序

我使用的 MQTT 函数库到这里下载：

https://github.com/jiejieTop/mqttclient

根据里面的测试示例程序，编写适配我自己设备的程序，代码如下：

void mqtt_client_test(void *parameter)
{int result = 0;char buf[32];int cnt = 0;mqtt_client_t *client = NULL;mqtt_message_t msg;memset(&msg, 0, sizeof(msg));mqtt_log_init();client = mqtt_lease();mqtt_set_port(client, "1883");mqtt_set_host(client, "192.168.0.103"); 			// 电脑的IP地址mqtt_set_client_id(client, random_string(10));mqtt_set_user_name(client, random_string(10));mqtt_set_password(client, random_string(10));mqtt_set_clean_session(client, 1);/* 连接 MQTT Server */if (0 != mqtt_connect(client)){printf("mqtt_connect error\r\n");vTaskDelete(NULL);}/*** 订阅主题为 topic1 的消息，如果 MQTT Server 发布了这个主题的消息，那么设备就会* 收到这条消息，并且还会运行这条消息对应的处理函数 topic1_handler*/result = mqtt_subscribe(client, "topic1", QOS0, topic1_handler);if (result){printf("mqtt_subscribe topic1 error\r\n");}msg.payload = buf;msg.qos = QOS0;while (1) {sprintf(buf, "mqtt_test, %d", cnt++);msg.payloadlen = strlen(msg.payload);mqtt_publish(client, "mqtt_publish", &msg);		// MQTT Client 发布主题为 mqtt_publish 的消息给 MQTT ServervTaskDelay(2000);}
}

编写完成之后，我们需要创建一个 MQTT Client 测试任务，我这里使用的系统是 FreeRTOS 。

我使用CubeMX生成的 FreeRTOS 项目工程，他会生成一个 freertos.c 文件，里面有一个 FreeRTOS 初始化函数，我们需要在里面创建两个任务，一个是 at_recv_parser 任务，这个任务是一直阻塞等待接收 ESP8266 模块通过串口发送过来的数据，并且对数据进行解析后提供给其他的任务使用。另一个任务就是 mqtt_client_test 任务，即 MQTTClient 测试任务，里面负责发布或者订阅消息。

/* 任务属性 */
const osThreadAttr_t defaultTask_attributes = {.name = "defaultTask",.priority = (osPriority_t) osPriorityNormal,.stack_size = 512 * 4
};void MX_FREERTOS_Init(void)
{osThreadNew(StartDefaultTask, NULL, &defaultTask_attributes);   // CubeMX自动生成的一个默认任务osThreadNew(mqtt_client_test, NULL, &defaultTask_attributes);   // MQTTClient测试任务osThreadNew(at_recv_parser, NULL, &defaultTask_attributes);		// AT命令解析任务
}

2. 测试过程

编写好上面的代码之后，就可以编译下载到开发板上进行测试了，我使用的是 STM32F407 芯片进行测试。

2.1 在PC上安装两个应用程序

需要在PC端安装一个 MQTT Server 程序（接收开发板的连接），和一个 MQTT Client 程序（发布或者订阅开发板的消息）。

• mosquitto-2.0.14-install-windows-x64 ：是在 PC 上运行的 MQTT Server 程序，这个应用程序在后面的实验中是需要一直运行的。
• MQTTX-Setup-1.7.2-x64 ：图形化 MQTT Client 桌面程序，可以订阅和发布消息。

2.2 修改 mosquitto 配置文件

安装好了这个 MQTT Server 程序之后，默认只支持电脑上的回环测试IP的（127.0.0.1），我们需要支持我们自己电脑的 IP 的话，那需要修改安装目录下的配置文件 mosquitto.conf 。

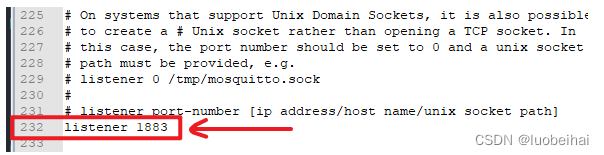

• 在232行设置默认的监听端口为1883，去 ‘#’ 掉注释符号即可。



• 在529行，改为允许异步接收，即更改为 true 。


2.2 启动 mosquitto 服务程序

该程序默认安装在，c:\Program Files\mosquitto 这个目录下，我们需要启动命令行，然后进入到这个目录下启动这个程序。

cd  "c:\Program Files\mosquitto"			# 进入目录
.\mosquitto.exe -c mosquitto.conf -v		# 启动MQTT服务程序

下面进行的实验中，都要保持 MQTTServer 程序移植在运行。

2.3 MQTTX 程序去连接 mosquitto

• 打开 MQTTX 程序，建立一个连接。

  连接之后，命令行 mosquitto 那边会提示连接成功。

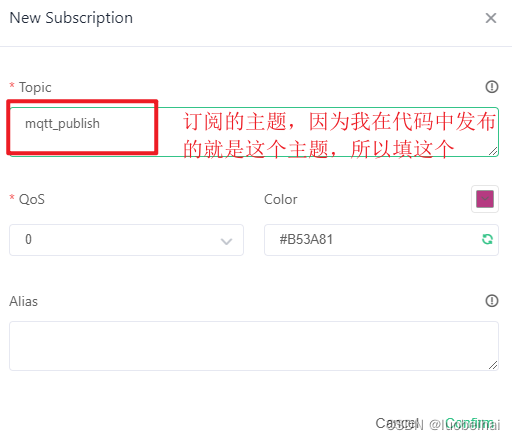

• 订阅 mqtt_publish 主题，因为代码里面写的就是发布这个主题消息的。所以电脑上运行的客户端订阅这个主题。


3. 开发板运行MQTTClient程序，实现通信过程

下载程序到开发板运行，当程序运行起来后，就会去连接电脑上运行的 mosquitto MQTT服务程序。这个时候，开发板不断发布主题 mqtt_publish 的消息，而有因为 MQTTX 订阅了这个主题，所以 服务器会转发这个主题消息到 MQTTX 上。如下：

这个实际的通信过程其实就是，开发板就是我们的设备，而 MQTTX 是电脑上运行的一个 MQTT 客户端程序，这个程序也可以在手机上运行等等。 mosquitto MQTT服务程序在这个过程中充当消息转发而已。大致通信过程如下：

通过上述过程，这样我们就可以通过手机远程去控制我们的设备，或者我们的远程设备上报数据到手机上面了。

完整的工程代码可以去下面的链接下载。

https://download.csdn.net/download/luobeihai/86403607?spm=1001.2014.3001.5503
