玩转Zynq连载29——[ex51] 制作裸跑程序的启动文件BOOT.bin
特权同学玩转Zynq连载29——[ex51] 制作裸跑程序的启动文件BOOT.bin
1 概述
对于Zynq的裸跑程序加载，比linux的SD卡启动文件制作要简单得多。

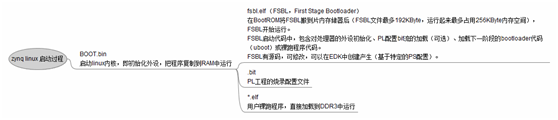

只需要在FAT32格式化后的SD卡中放置一个BOOT.bin文件即可。如图所示，BOOT.bin中需要包含2~3个文件，对Zynq部分外设初始化并搬运下一阶段代码和配置PL的fsbl.elf文件、PL的配置比特流文件（.bit）、用户裸跑程序（.elf）。如果用户只是在Zynq的Cortex A9上跑程序，无需使用PL做任何工作，那么PL的配置文件.bit也可以免了。
在Zynq上电后，BootROM率先工作，加载BOOT.bin中的FSBL，FSBL初始化一些必要的外设，如SDIO外设，用于SD卡的读写；FSBL也可以将PL的配置比特流.bit文件加载到PL中启动PL的逻辑运行，随后加载用户裸跑程序（通常是elf后缀的文件），裸跑程序随后就在DDR3中运行起来。
这里，我们来实际操作一把，使用fsbl.elf、.bi
