LE SMP加密算法设计和实现(python)
概述
在蓝牙LE Spec中，有一个很重要的概念就是加密，加密分为SMP和链路层加密（Link Layer Security），其实就是为了安全考虑的各种加密和秘钥生成方法。为了解决中间人攻击，监听，安全的问题，Spec定义的一堆加密函数及其使用方法。
其中SMP主要实现链路层link key和其他key的生成和分发功能，而链路层加密确保对空口数据的进行加密，防止被交互数据被监听。
在芯片具体实现中，经常会听同事说一些是需要硬件支持，那为什么一定要硬件支持呢，软件难道不能做吗，软件做的局限性在哪？那要确定这些问题，那就必须了解各个加密算法实现原理，才能进一步分析清楚软硬件之间的差异。
为了研究这一问题，最简单的办法就是将所有相关算法实现一遍，并了解各个算法的作用范围。为更好的分析其算法实现，本文采用python作为开发语言，对各个加密算法原理和其具体实现具体进行说明。
项目测试代码地址：BluetoothCryptographicToolbox
项目视频地址：20230225-LE SMP加密算法设计和实现(python)-CoderBob_哔哩哔哩_bilibili
加密算法实现
算法分布
在LE实现加密总共有两大块内容，分别是SMP和Link Layer Security，这两个模块分别用到不同的加密算法，其分布如下。
在SMP中，分为Legacy Encrypt和Secure Connection，其中Legacy Encrypt使用的加密算法是AES-128。Secure Connection使用的加密算法包括AES-CMAC和Elliptic Curve P-256算法。
Link Layer Security使用的是AES-CCM算法。
算法分类
按照对称加密和非对称加密可以将上述加密算法分为两类。
对称加密包括AES-128、AES-CMAC和AES-CCM。其中AES-CMAC和AES-CCM这两个是AES-128的变种，只是用法不同。
非对称加密为Elliptic Curve P-256。
AES-128算法
原理概述
在Core Spec v5.4 P1550中有定义LE加密所使用的加密算法为NIST Publication FIPS-197，网上也有很多介绍AES-128是什么的说明文档（python实现AES-128），这个东西还是比较好理解的，主要就是一堆的矩阵运算，作为软件工程师，只需要知道输入输出即可。
在蓝牙中将其定义为e，相应函数如下，输入为128位的key（秘钥）和128位plaintextData（明文），输出是一个128位的encryptedData（密文）。
如下图所示，引用自：AES加密的详细过程是怎么样的？ - 知乎 (zhihu.com)。其中K是key（秘钥），D是plaintextData（明文），C是encryptedData（密文）。详细的加密流程可以看引用的文档。
图左侧（蓝色）部分是对明文的处理。首先，D_i是一个明文byte（=8bit），一共有16个D_i，也就是下方4X4的矩阵，这个矩阵被称为state，换算过来就是16x8=128bits（就是AES一个block的大小）。其次，每一个round（轮函数）就是一套数据操作，简单理解为“加、减、乘、除”，而每一个round的输入是上一个round的输出，换言之，最初state是明文，round目的就是不停修改state内容。
图右侧（红色）部分是对密钥的处理。首先，K_i是一个密钥byte（=8bit），对图中AES-128（也就是密钥长度128bit的加密算法，平时我们常接触到的是就是AES-128）一共有16个K_i（AES-192就是24个，AES-256是32个）。密钥的结构和state相似，也是16x8=128bits，和block大小相同，被称为roundkey（轮密）。其次，每一个round（轮函数）结束后，roundkey也会被修改，对应的修改算法/过程被称为密钥扩展算法（Key Expansion/Schedule）。
注意，在AES-128中还有很多类似ECB，CBC等概念，这些就是基于AES-128的使用方法，这些和后面所介绍的AES-CMAC和AES-CCM类似。都是其变种用法。
注意，这里的计算都在32位之内，整数计算，用C语言实现还是很方便的。
算法实现
知道了AES-128的原理后，使用也比较简单，python有很多对应的实现库，这里用Crypto.Cipher库中AES模块。模式选择ECB模式，确保输入的明文长度和秘钥长度都是128位，输出的加密数据就是128位。
加密使用encrypt函数，解密使用decrypt函数，即可实现数据的加解密工作。
from Crypto.Cipher import AES# 加密函数
def encrypt(key, plain_text):mode = AES.MODE_ECBcryptos = AES.new(key, mode)cipher_text = cryptos.encrypt(plain_text)return cipher_text# 解密函数
def decrypt(key, plain_text):mode = AES.MODE_ECBcryptos = AES.new(key, mode)cipher_text = cryptos.decrypt(plain_text)return cipher_text
设计小的测试代码来验证其功能：
def aes_ecb_test():print_header("aes_ecb_test")key = bytes.fromhex("00000000000000000000000000000000")plain_text = bytes.fromhex("112233445566778899AABBCCDDEEFF00")e = encrypt(key, plain_text) # 加密print("key:", key.hex())print("plain_text:", plain_text.hex())print("e:", e.hex())d = decrypt(key, e) # 解密print("d:", d.hex())print_result_with_exp(d == plain_text)
输出结果如下。可以看到加密后的数据e和原本的key还有plain_text基本没相似度，但是通过解密后的d和明文相同，测试通过。
###################################################################################
# aes_ecb_test #
###################################################################################
key: 00000000000000000000000000000000
plain_text: 112233445566778899aabbccddeeff00
e: 9a1fe1f0e8b0f49b5b4216ae796da062
d: 112233445566778899aabbccddeeff00
>>>>>>>>>> Pass <<<<<<<<<<
AES-CMAC算法
原理概述
在Core Spec v5.4 P1553中有定义SMP在Secure Connection下所需的加密算法，RFC4993，网上也有很多介绍AES-CMAC的文章AES-CMAC加密算法使用，全称是Cipher-based Message Authentication Code (CMAC)。主要就是一堆的AES运算，作为软件工程师，只需要知道输入输出即可。
在蓝牙中将其定义为AES-CMAC，相应函数如下，输入为128位的k（秘钥）和要验证的可变长度的数据m（信息），输出是一个128位的MAC（信息验证码）。

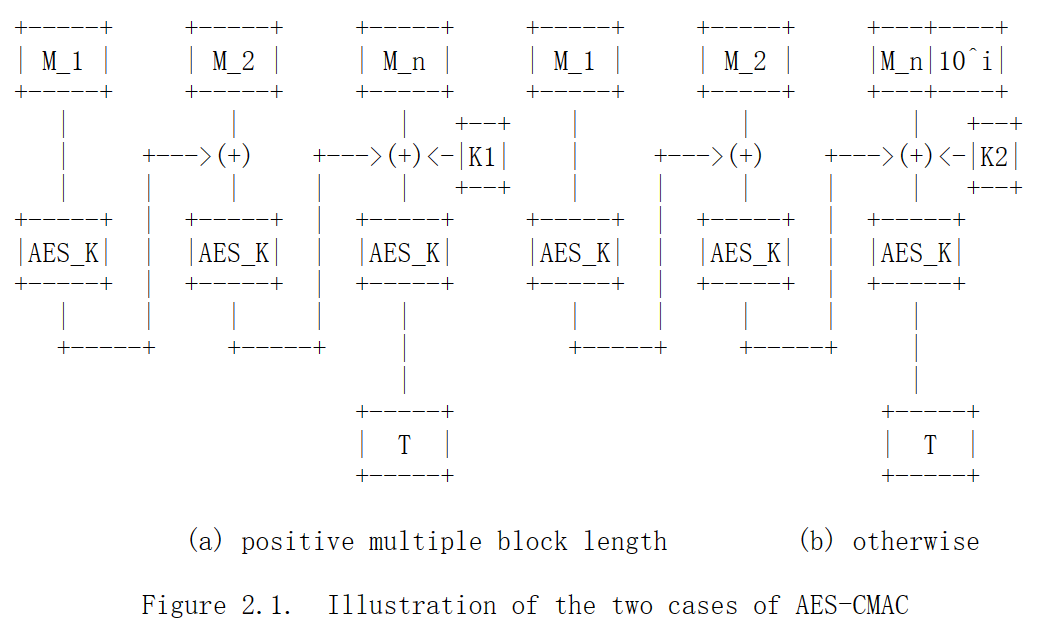

算法的工作示意图如下所示，这个东西还是比较好理解的，就是将**m（信息）拆分成一系列128bit的数据，和k（秘钥）**进行AES-128计算，前一个计算结果和消息载荷进行+运算，再进行AES-128运算，最后一个信息片段根据是否满足128bit选择和K1或者K2进行+运算，不足128bit的部分补10^i。最后得到的T就是MAC值。
算法实现
知道了AES-CMAC的原理后，本质就是AES-128的变种使用，直接实现相应的封装函数，多次调用AES-128运算即可。
按照其算法说明，设计并实现smp_aes_cmac()函数，输入秘钥K和消息m，输出128bit的MAC值。先调用smp_aes_cmac_generate_subkey()函数生成K1和K2，而后将M拆分为多个128bit序列，进行多次AES-128运算，最终生成MAC。
def smp_cmac_msb(info):return info[-1] & 0x80 != 0def smp_cmac_padding(arr):length = len(arr)pad = b''reserve_size = 16 - lengthfor j in range(reserve_size):if j == reserve_size - 1:pad += 0x80.to_bytes(length=1,byteorder='big',signed=False)else:pad += 0x00.to_bytes(length=1,byteorder='big',signed=False)return combine_byte_array(arr, pad)# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
# + Algorithm Generate_Subkey +
# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
# + +
# + Input : K (128-bit key) +
# + Output : K1 (128-bit first subkey) +
# + K2 (128-bit second subkey) +
# +-------------------------------------------------------------------+
# + +
# + Constants: const_Zero is 0x00000000000000000000000000000000 +
# + const_Rb is 0x00000000000000000000000000000087 +
# + Variables: L for output of AES-128 applied to 0^128 +
# + +
# + Step 1. L := AES-128(K, const_Zero); +
# + Step 2. if MSB(L) is equal to 0 +
# + then K1 := L << 1; +
# + else K1 := (L << 1) XOR const_Rb; +
# + Step 3. if MSB(K1) is equal to 0 +
# + then K2 := K1 << 1; +
# + else K2 := (K1 << 1) XOR const_Rb; +
# + Step 4. return K1, K2; +
# + +
# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
def smp_aes_cmac_generate_subkey(K, debug=False):if debug: print("K: %s" % (print_hex_big(K)))const_Zero = get_bytes_from_big_eddian_string('00000000000000000000000000000000')const_Rb = get_bytes_from_big_eddian_string('00000000000000000000000000000087')L = smp_e(K, const_Zero)if debug: print("L: %s" % (print_hex_big(L)))if smp_cmac_msb(L) == 0:K1 = lshift_array(L, 1)else:K1 = xor_array(lshift_array(L, 1), const_Rb)if smp_cmac_msb(K1) == 0:K2 = lshift_array(K1, 1)else:K2 = xor_array(lshift_array(K1, 1), const_Rb)if debug: print("K1: %s" % (print_hex_big(K1)))if debug: print("K2: %s" % (print_hex_big(K2)))return K1, K2# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
# + Algorithm AES-CMAC +
# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
# + +
# + Input : K ( 128-bit key ) +
# + : M ( message to be authenticated ) +
# + : len ( length of the message in octets ) +
# + Output : T ( message authentication code ) +
# + +
# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
# + Constants: const_Zero is 0x00000000000000000000000000000000 +
# + const_Bsize is 16 +
# + +
# + Variables: K1, K2 for 128-bit subkeys +
# + M_i is the i-th block (i=1..ceil(len/const_Bsize)) +
# + M_last is the last block xor-ed with K1 or K2 +
# + n for number of blocks to be processed +
# + r for number of octets of last block +
# + flag for denoting if last block is complete or not +
# + +
# + Step 1. (K1,K2) := Generate_Subkey(K); +
# + Step 2. n := ceil(len/const_Bsize); +
# + Step 3. if n = 0 +
# + then +
# + n := 1; +
# + flag := false; +
# + else +
# + if len mod const_Bsize is 0 +
# + then flag := true; +
# + else flag := false; +
# + +
# + Step 4. if flag is true +
# + then M_last := M_n XOR K1; +
# + else M_last := padding(M_n) XOR K2; +
# + Step 5. X := const_Zero; +
# + Step 6. for i := 1 to n-1 do +
# + begin +
# + Y := X XOR M_i; +
# + X := AES-128(K,Y); +
# + end +
# + Y := M_last XOR X; +
# + T := AES-128(K,Y); +
# + Step 7. return T; +
# +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
def smp_aes_cmac(K, M, debug=False):m_len = len(M)if debug: print("K: %s" % (print_hex_big(K)))if debug: print("M: %s" % (print_hex_big(M)))if debug: print("len: %s" % m_len)const_Zero = get_bytes_from_big_eddian_string('00000000000000000000000000000000')const_Bsize = 16K1, K2 = smp_aes_cmac_generate_subkey(K, debug)n = math.ceil(m_len/const_Bsize)if debug: print("n: %s" % n)if n == 0:n = 1flag = Falseelse:if m_len % const_Bsize == 0:flag = Trueelse:flag = Falseif debug: print("flag: %s" % flag)if debug: print("n: %s" % n)M_n = reverse_bytes(get_data_with_offset_with_limit((n - 1) * 16, reverse_bytes(M)))if debug: print("M_n: %s" % (print_hex_big(M_n)))if flag:M_last = xor_array(M_n, K1)else:M_n_padding = smp_cmac_padding(M_n)if debug: print("M_n_padding: %s" % (print_hex_big(M_n_padding)))M_last = xor_array(M_n_padding, K2)#if debug: print("M_n: %s" % (print_hex_big(M_n)))if debug: print("M_last: %s" % (print_hex_big(M_last)))X = const_Zerofor i in range(n - 1):M_i = reverse_bytes(get_data_with_offset_and_expand(i * 16, reverse_bytes(M)))Y = xor_array(X, M_i)X = smp_e(K, Y)if debug: print("i: %s" % i)if debug: print("M_i: %s" % (print_hex_big(M_i)))if debug: print("Y: %s" % (print_hex_big(Y)))if debug: print("X: %s" % (print_hex_big(X)))Y = xor_array(M_last, X)T = smp_e(K, Y)if debug: print("Y: %s" % (print_hex_big(Y)))if debug: print("T: %s" % (print_hex_big(T)))return T
参考RFC4993里面的例程（Core Spec v5.4 P1641中的case也一样），设计小的测试代码来验证其功能，需要注意的是，例程中的数据时大端的，需要调用get_bytes_from_big_eddian_string()函数转换为小端：
def smp_aes_cmac_test():print_header("smp_aes_cmac_test")print_header("D.1 AES-CMAC RFC4493 TEST VECTORS")K = get_bytes_from_big_eddian_string('2b7e1516 28aed2a6 abf71588 09cf4f3c')K1, K2 = smp_aes_cmac_generate_subkey(K, True)K1_exp = get_bytes_from_big_eddian_string('fbeed618 35713366 7c85e08f 7236a8de')K2_exp = get_bytes_from_big_eddian_string('f7ddac30 6ae266cc f90bc11e e46d513b')print_result_with_exp(K1 == K1_exp)print_result_with_exp(K2 == K2_exp)print_header("D.1.1 Example 1: Len = 0")M = get_bytes_from_big_eddian_string('')aes_cmac = smp_aes_cmac(K, M, True)aes_cmac_exp = get_bytes_from_big_eddian_string('bb1d6929 e9593728 7fa37d12 9b756746')print_result_with_exp(aes_cmac == aes_cmac_exp)print_header("D.1.2 Example 2: Len = 16")M = get_bytes_from_big_eddian_string('6bc1bee2 2e409f96 e93d7e11 7393172a')aes_cmac = smp_aes_cmac(K, M, True)aes_cmac_exp = get_bytes_from_big_eddian_string('070a16b4 6b4d4144 f79bdd9d d04a287c')print_result_with_exp(aes_cmac == aes_cmac_exp)print_header("D.1.3 Example 3: Len = 40")M = get_bytes_from_big_eddian_string('6bc1bee2 2e409f96 e93d7e11 7393172a ae2d8a57 1e03ac9c 9eb76fac 45af8e51 30c81c46 a35ce411')aes_cmac = smp_aes_cmac(K, M, True)aes_cmac_exp = get_bytes_from_big_eddian_string('dfa66747 de9ae630 30ca3261 1497c827')print_result_with_exp(aes_cmac == aes_cmac_exp)print_header("D.1.4 Example 4: Len = 64")M = get_bytes_from_big_eddian_string('6bc1bee2 2e409f96 e93d7e11 7393172a ae2d8a57 1e03ac9c 9eb76fac 45af8e51 30c81c46 a35ce411 e5fbc119 1a0a52ef f69f2445 df4f9b17 ad2b417b e66c3710')aes_cmac = smp_aes_cmac(K, M, True)aes_cmac_exp = get_bytes_from_big_eddian_string('51f0bebf 7e3b9d92 fc497417 79363cfe')print_result_with_exp(aes_cmac == aes_cmac_exp)
输出结果如下，测试数据在文档。
###################################################################################
# smp_aes_cmac_test #
###################################################################################
###################################################################################
# D.1 AES-CMAC RFC4493 TEST VECTORS #
###################################################################################
K: 0x2b7e151628aed2a6abf7158809cf4f3c
L: 0x7df76b0c1ab899b33e42f047b91b546f
K1: 0xfbeed618357133667c85e08f7236a8de
K2: 0xf7ddac306ae266ccf90bc11ee46d513b
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# D.1.1 Example 1: Len = 0 #
###################################################################################
K: 0x2b7e151628aed2a6abf7158809cf4f3c
M: 0x
len: 0
K: 0x2b7e151628aed2a6abf7158809cf4f3c
L: 0x7df76b0c1ab899b33e42f047b91b546f
K1: 0xfbeed618357133667c85e08f7236a8de
K2: 0xf7ddac306ae266ccf90bc11ee46d513b
n: 0
flag: False
n: 1
M_n: 0x
M_n_padding: 0x80000000000000000000000000000000
M_last: 0x77ddac306ae266ccf90bc11ee46d513b
Y: 0x77ddac306ae266ccf90bc11ee46d513b
T: 0xbb1d6929e95937287fa37d129b756746
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# D.1.2 Example 2: Len = 16 #
###################################################################################
K: 0x2b7e151628aed2a6abf7158809cf4f3c
M: 0x6bc1bee22e409f96e93d7e117393172a
len: 16
K: 0x2b7e151628aed2a6abf7158809cf4f3c
L: 0x7df76b0c1ab899b33e42f047b91b546f
K1: 0xfbeed618357133667c85e08f7236a8de
K2: 0xf7ddac306ae266ccf90bc11ee46d513b
n: 1
flag: True
n: 1
M_n: 0x6bc1bee22e409f96e93d7e117393172a
M_last: 0x902f68fa1b31acf095b89e9e01a5bff4
Y: 0x902f68fa1b31acf095b89e9e01a5bff4
T: 0x070a16b46b4d4144f79bdd9dd04a287c
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# D.1.3 Example 3: Len = 40 #
###################################################################################
K: 0x2b7e151628aed2a6abf7158809cf4f3c
M: 0x6bc1bee22e409f96e93d7e117393172aae2d8a571e03ac9c9eb76fac45af8e5130c81c46a35ce411
len: 40
K: 0x2b7e151628aed2a6abf7158809cf4f3c
L: 0x7df76b0c1ab899b33e42f047b91b546f
K1: 0xfbeed618357133667c85e08f7236a8de
K2: 0xf7ddac306ae266ccf90bc11ee46d513b
n: 3
flag: False
n: 3
M_n: 0x30c81c46a35ce411
M_n_padding: 0x30c81c46a35ce4118000000000000000
M_last: 0xc715b076c9be82dd790bc11ee46d513b
i: 0
M_i: 0x6bc1bee22e409f96e93d7e117393172a
Y: 0x6bc1bee22e409f96e93d7e117393172a
X: 0x3ad77bb40d7a3660a89ecaf32466ef97
i: 1
M_i: 0xae2d8a571e03ac9c9eb76fac45af8e51
Y: 0x94faf1e313799afc3629a55f61c961c6
X: 0xb148c17f309ee692287ae57cf12add49
Y: 0x765d7109f920644f5171246215478c72
T: 0xdfa66747de9ae63030ca32611497c827
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# D.1.4 Example 4: Len = 64 #
###################################################################################
K: 0x2b7e151628aed2a6abf7158809cf4f3c
M: 0x6bc1bee22e409f96e93d7e117393172aae2d8a571e03ac9c9eb76fac45af8e5130c81c46a35ce411e5fbc1191a0a52eff69f2445df4f9b17ad2b417be66c3710
len: 64
K: 0x2b7e151628aed2a6abf7158809cf4f3c
L: 0x7df76b0c1ab899b33e42f047b91b546f
K1: 0xfbeed618357133667c85e08f7236a8de
K2: 0xf7ddac306ae266ccf90bc11ee46d513b
n: 4
flag: True
n: 4
M_n: 0xf69f2445df4f9b17ad2b417be66c3710
M_last: 0x0d71f25dea3ea871d1aea1f4945a9fce
i: 0
M_i: 0x6bc1bee22e409f96e93d7e117393172a
Y: 0x6bc1bee22e409f96e93d7e117393172a
X: 0x3ad77bb40d7a3660a89ecaf32466ef97
i: 1
M_i: 0xae2d8a571e03ac9c9eb76fac45af8e51
Y: 0x94faf1e313799afc3629a55f61c961c6
X: 0xb148c17f309ee692287ae57cf12add49
i: 2
M_i: 0x30c81c46a35ce411e5fbc1191a0a52ef
Y: 0x8180dd3993c20283cd812465eb208fa6
X: 0xc93d11bfaf08c5dc4d90b37b4dee002b
Y: 0xc44ce3e245366dad9c3e128fd9b49fe5
T: 0x51f0bebf7e3b9d92fc49741779363cfe
>>>>>>>>>> Pass <<<<<<<<<<
AES-CCM算法
原理概述
在Core Spec v5.4 P3038中有定义LE Link Layer Security所使用的加密算法为AES-CCM，说明在：RFC3610，和AES-CMAC类似，是基于AES-128的变种，用法有些不同，作为软件工程师，只需要知道输入输出即可。
该算法用于空口数据的加解密流程，也就是发送方对数据加密，接收方对数据解密，总体交互示意图如下所示。
发送方和接收方公用参数K、M、L和N；
发送方将a和m经过AES-CCM加密后，生成a+c+U的带认证的数据包发送给接收方；
接收方将收到的数据包进行AES-CCM解密，将c还原为m，并对U进行验证，确保消息的完整性。
输入参数

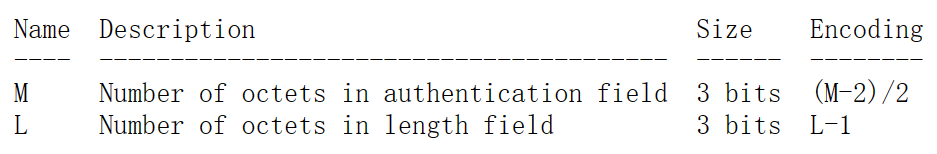

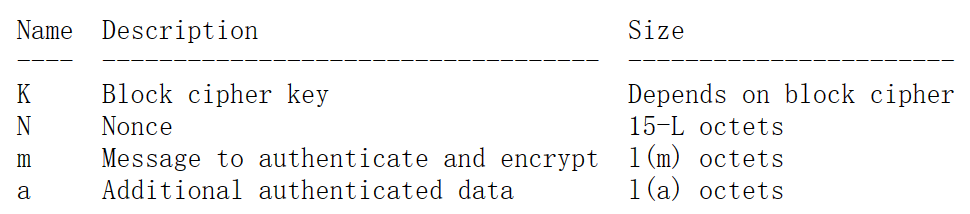

该算法的输入有6个参数，分别如下。
认证
AES-CCM算法除了对数据载荷进行加解密运算外，还需要对数据进行完整性校验，在数据包末尾附加长度为M的校验信息。
所以算法的第一步是用CBC-MAC [MAC]计算认证信息T。

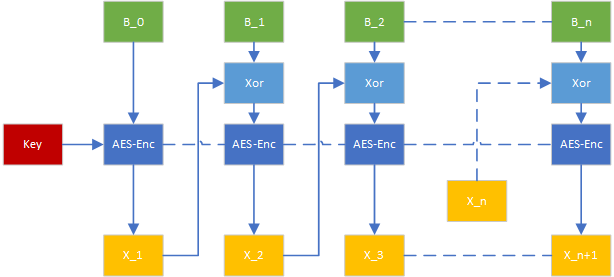

总体示意图如下。
- Step1：生成数组B_0, B_1, …, B_n
其中B_0为16字节，其组成如下。

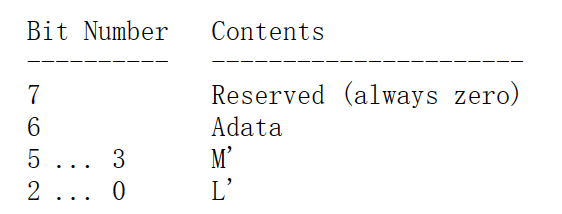

Flags组成如下，也可以直接Flags = 64*Adata + 8*M' + L'这样计算。

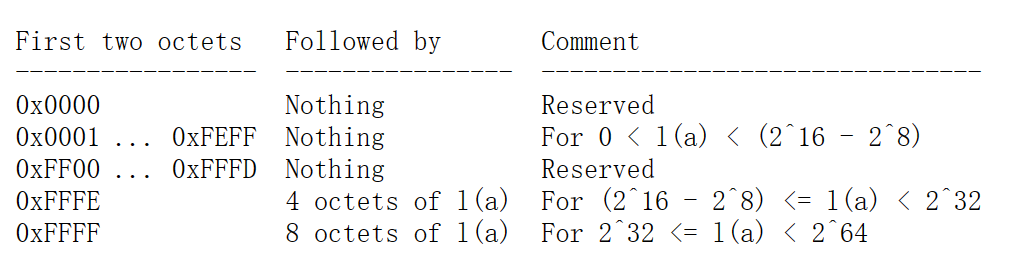

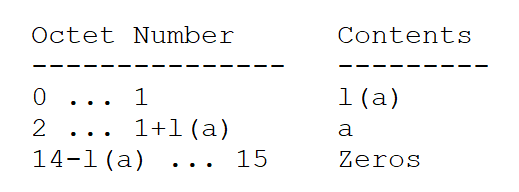

在B_0之后开始添加附加信息a，生成的B_i拼接在B_0之后。其组成规则如下：
目前我们只考虑a长度为0 < l(a) < (2^16 - 2^8)场景，特殊点，当0 < l(a) < 16-2时，这时附加信息生成B_1，其组成如下：
在附加信息a之后，就是用消息m生成之后的B_i，将m拆分为16字节的字节序列作为B_i，最后不足16字节部分补0。总个数为(l(m) + 15) / 16。
- Step2：CBC-MAC计算

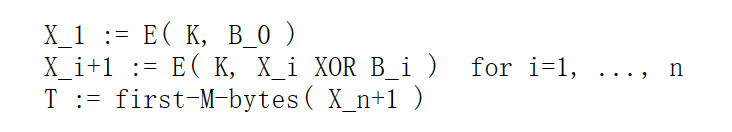

按照下面公式依次计算，生成X_i，取X_n+1的前M个字节就是所需的T。
加密
为了确保数据交互的安全性，需要对数据进行加密，加密采用Counter(CTR)模式来计算。上述完成了数据的认证信息T的计算，本节对信息m进行加密，生成加密信息c和最终消息完整性校验值U。

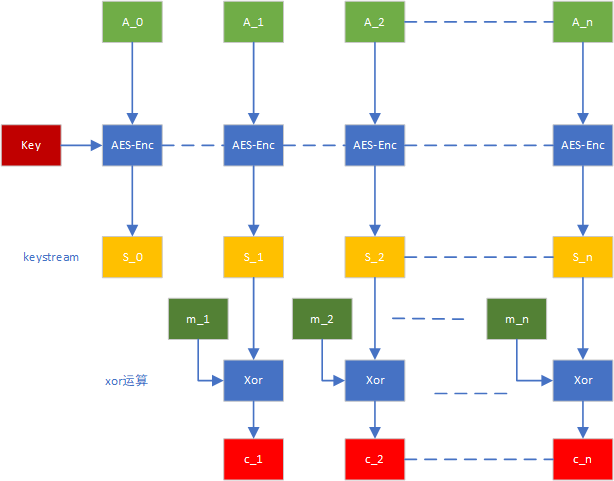

总体操作示意图如下：
- Step1：生成keystream S_i := E( K, A_i ) for i=0, 1, 2, …

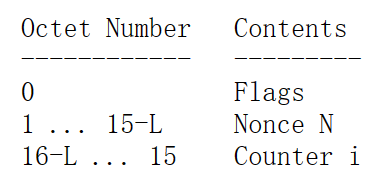

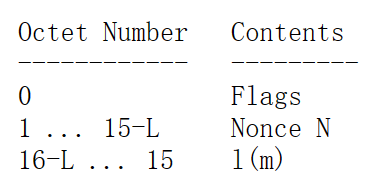

要生成S_i，需要先生成A_i，其组成如下，Counter总个数为(l(m) + 15) / 16。：

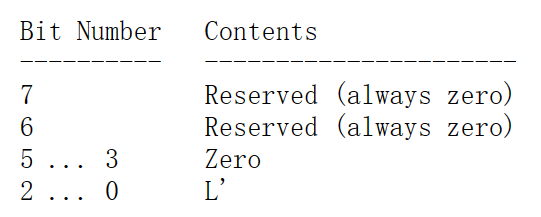

Flags的组成如下，也可以直接Flags = L'这样计算。
- Step2：xor运算
而后用生成S_i和消息m，按照16字节块进行xor运算，最终生成加密信息c。
- Step3：生成校验信息U
最终输出数据为a || c1…cn || U，由三部分组成，开始是l(a)长度的输入数据a，和输入的a相同，中间是l(m)长度的m加密后的数据c，尾部是长度为M的消息校验，总长度为l(a)+l(m)+M。
解密
接收方收到带校验信息的数据包后，需要对加密后的数据c进行解密还原数据m，并对信息完整性U进行二次校验。依然采用Counter(CTR)模式来计算，只是最后的xor运算输入为c，输出为m。

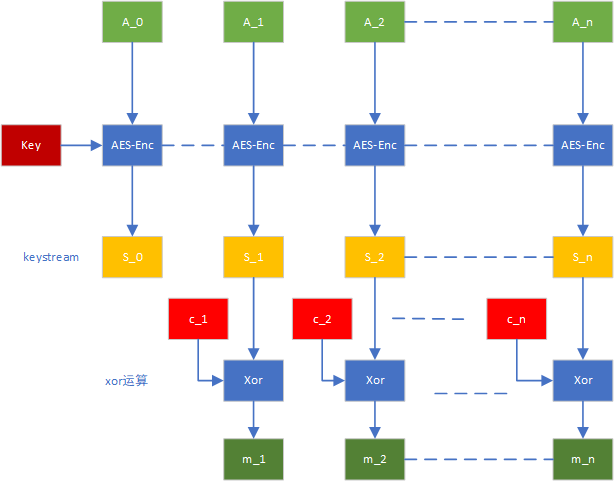

总体操作示意图如下：
蓝牙参数配置说明
从上述描述中，可以看出，AES-CCM需要很多参数，在Core Spec v5.4 P3041中有定义了蓝牙如何使用AES-CCM进行数据加密的配置。
M参数
M=4，也就是MIC长度为4字节。
L参数
L=2，长度信息为2字节，虽然LE的包最大长度为1字节，但是预留1个字节以备用。
K参数
HCI_LE_Enable_Encryption Command中的Long_Term_Key
HCI_LE_Long_Term_Key_Request_Reply Command中的Long_Term_Key
N参数

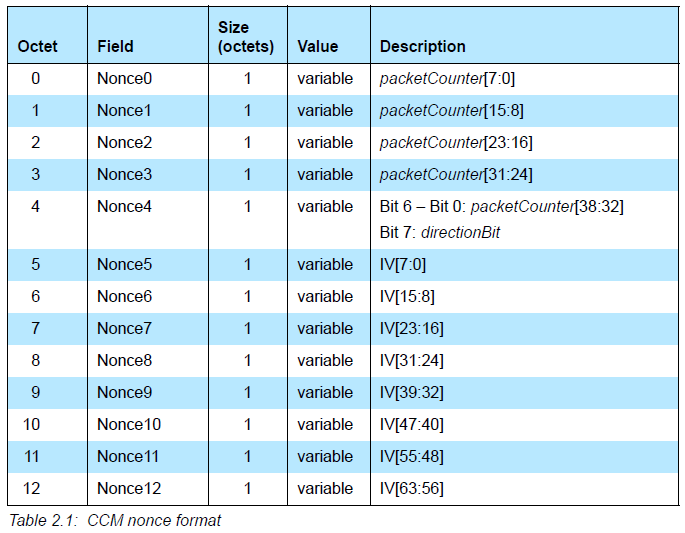

由IV，packetCounter和directionBit三个变量共同组成。
- IV：Data Physical Channel下，由LL_ENC_REQ中的IV_C和LL_ENC_RSP中的IV_P拼接而成，共8字节。
- packetCounter，Data Physical Channel下，每次加密开始后，第一笔数据包packetCounter为0，之后每加密一笔新数据包就+1，重传不影响该变量。
- directionBit，Data Physical Channel下，从Central发起为1，从Peripheral发起为0。
m参数
PDU的Payload部分。
a参数
PDU的第一个字节，根据不同通道，选择的bit位置0，其他未选中bit位保留。
- Data Physical channel PDU: NESN, SN, MD.
- Connected Isochronous PDU: NESN, SN, NPI, CIE.
- Broadcast Isochronous PDU: CSSN, CSTF.
算法实现
按照算法原理，对算法进行实现。
aes_ccm_sub_authentication()，函数实现CBC-MAC [MAC]计算认证信息T流程。
aes_ccm_sub_ctr()，函数实现加密/解密的CTR流程流程，最终生成c/m和s0_sub_mac。里面包含aes_ccm_sub_keystream()流程生成S_i序列，和aes_ccm_sub_ctr_xor()进行xor运算最终生成c/m。
aes_ccm_encrypt()，AES-CCM加密封装函数，先调用aes_ccm_sub_authentication()计算认证信息T，而后调用aes_ccm_sub_ctr()流程生成c和s0_sub_mac，而后将数据包拼接，最终输出带校验信息的加密的数据包a || c1…cn || U。
aes_ccm_decrypt()，AES-CCM解密封装函数，先调用aes_ccm_sub_ctr()流程生成m和s0_sub_mac，而后将生成的m调用aes_ccm_sub_authentication()计算认证信息T，而后比较输入U_in和计算所得U是否匹配，最终输出解密后的数据包a || m。
def aes_ccm_sub_authentication(M, L, K, N, m, a, debug=False):b0 = b''a_len = len(a)data_len = len(m)work_cnt = int((data_len + 15) / 16)# flags is define below# Bit Number Contents# ---------- ----------------------# 7 Reserved (always zero)# 6 Adata# 5 ... 3 M'# 2 ... 0 L'# M' = (M-2)/2# L' = L-1# Flags = 64*Adata + 8*M' + L'.flags = (a_len>0)*64 + ((M-2)/2)*8 + (L-1)# b0 is define below# Octet Number Contents# ------------ ---------# 0 Flags# 1 ... 15-L Nonce N# 16-L ... 15 l(m)b0 += (int(flags)).to_bytes(length=1,byteorder='big',signed=False)b0 += Nb0 += data_len.to_bytes(length=2,byteorder='big',signed=False)if debug: print("CBC IV in[b0]: %s" % (print_hex_little(b0)))# X_1 := E( K, B_0 )x1 = encrypt(K, b0)if debug: print("CBC IV out[x1]: %s" % (print_hex_little(x1)))# here only care 0 < l(a) < (2^16 - 2^8)# and limit to 16-2.# First two octets Followed by Comment# ----------------- ---------------- -------------------------------# 0x0000 Nothing Reserved# 0x0001 ... 0xFEFF Nothing For 0 < l(a) < (2^16 - 2^8)# 0xFF00 ... 0xFFFD Nothing Reserved# 0xFFFE 4 octets of l(a) For (2^16 - 2^8) <= l(a) < 2^32# 0xFFFF 8 octets of l(a) For 2^32 <= l(a) < 2^64b1 = b''b1 += a_len.to_bytes(length=2,byteorder='big',signed=False)for i in range(a_len):b = a[i]b1 += b.to_bytes(length=1,byteorder='big',signed=False)# append zero for a.for i in range(14 - a_len):b = 0b1 += b.to_bytes(length=1,byteorder='big',signed=False)if debug: print("b1: %s" % (print_hex_little(b1)))# X_i + 1 := E(K, X_i XOR B_i ) for i=1, ..., nx1_xor_b1 = xor_array(x1, b1)if debug: print("After xor: %s [hdr]" % (print_hex_little(x1_xor_b1)))x2 = encrypt(K, x1_xor_b1)if debug: print("After aes[x2]: %s" % (print_hex_little(x2)))# start data process.# X_i + 1 := E(K, X_i XOR B_i ) for i=1, ..., nxi = x2for i in range(work_cnt):bi = get_data_with_offset_and_expand(i * 16, m)if debug: print("b%s: %s" % (i + 2, print_hex_little(bi)))xi_xor_bi = xor_array(xi, bi)if debug: print("After xor: %s [msg]" % (print_hex_little(xi_xor_bi)))xi_plus_1 = encrypt(K, xi_xor_bi)if debug: print("After aes x%s: %s" % (i + 2 + 1, print_hex_little(xi_plus_1)))xi = xi_plus_1# T := first-M-bytes( X_n+1 )T = b''for i in range(M):b = xi[i]T += b.to_bytes(length=1, byteorder='big', signed=False)if debug: print("CBC-MAC [MIC]: %s" % (print_hex_little(T)))return Tdef aes_ccm_sub_keystream(L, K, N, data_len, debug=False):work_cnt = int((data_len + 15) / 16)# ctr work start# S_i := E( K, A_i ) for i=0, 1, 2, ...# The Flags field is formatted as follows:## Bit Number Contents# ---------- ----------------------# 7 Reserved (always zero)# 6 Reserved (always zero)# 5 ... 3 Zero# 2 ... 0 L'flags = L-1# A_i is define below# Octet Number Contents# ------------ ---------# 0 Flags# 1 ... 15-L Nonce N# 16-L ... 15 Counter is_array = []for counter in range(work_cnt + 1):ai = get_ccm_ai(flags, N, counter)si = encrypt(K, ai)s_array.append(si)if counter == 1:if debug: print("CTR Start: %s" % (print_hex_little(ai)))if counter > 0:if debug: print("CTR [%s], s%s: %s" % (counter, counter, print_hex_little(si)))return s_arraydef aes_ccm_sub_ctr_xor(s_array, data, debug=False):data_xor = b''for counter in range(len(s_array) - 1):si = s_array[counter + 1]sub_data = get_data_with_offset_with_limit((counter) * 16, data)data_xor += xor_array(sub_data, si)return data_xordef aes_ccm_sub_ctr(M, L, K, N, m, debug=False):data_len = len(m)# ctr work start# S_i := E( K, A_i ) for i=0, 1, 2, ...s_array = aes_ccm_sub_keystream(L, K, N, data_len, debug)c = aes_ccm_sub_ctr_xor(s_array, m, debug)s0 = s_array[0]s0_sub_mac = b''for i in range(M):b = s0[i]s0_sub_mac += b.to_bytes(length=1, byteorder='big', signed=False)if debug: print("CTR[MAC ]: %s" % (print_hex_little(s0_sub_mac)))return c, s0_sub_mac# Name Description Size Encoding
# ---- ---------------------------------------- ------ --------
# M Number of octets in authentication field 3 bits (M-2)/2
# L Number of octets in length field 3 bits L-1# Name Description Size
# ---- ----------------------------------- -----------------------
# K Block cipher key Depends on block cipher
# N Nonce 15-L octets
# m Message to authenticate and encrypt l(m) octets
# a Additional authenticated data l(a) octets
def aes_ccm_encrypt(M, L, K, N, m, a, debug=False):if debug: print("M: %s" % (M))if debug: print("L: %s" % (L))if debug: print("K: %s" % (print_hex_little(K)))if debug: print("N: %s" % (print_hex_little(N)))if debug: print("m: %s" % (print_hex_little(m)))if debug: print("a: %s" % (print_hex_little(a)))# 2.2. AuthenticationT = aes_ccm_sub_authentication(M, L, K, N, m, a, debug)# 2.3. Encryptionc, s0_sub_mac = aes_ccm_sub_ctr(M, L, K, N, m, debug)# U := T XOR first-M-bytes( S_0 )U = xor_array(T, s0_sub_mac)data_enc = b''# first a bytes is un-encdata_enc += a# second c bytes is encdata_enc += c# last U bytes is MICdata_enc += Ureturn data_enc# Name Description Size Encoding
# ---- ---------------------------------------- ------ --------
# M Number of octets in authentication field 3 bits (M-2)/2
# L Number of octets in length field 3 bits L-1# Name Description Size
# ---- ----------------------------------- -----------------------
# K Block cipher key Depends on block cipher
# N Nonce 15-L octets
# c Encrypt Message l(m) octets
# a Additional authenticated data l(a) octets
# U_in Authenticate In M octets
def aes_ccm_decrypt(M, L, K, N, c, a, U_in, debug=False):if debug: print("M: %s" % (M))if debug: print("L: %s" % (L))if debug: print("K: %s" % (print_hex_little(K)))if debug: print("N: %s" % (print_hex_little(N)))if debug: print("c: %s" % (print_hex_little(c)))if debug: print("a: %s" % (print_hex_little(a)))if debug: print("U_in: %s" % (print_hex_little(U_in)))# 2.3. Decryptionm, s0_sub_mac = aes_ccm_sub_ctr(M, L, K, N, c, debug)# 2.2. AuthenticationT = aes_ccm_sub_authentication(M, L, K, N, m, a, debug)# U := T XOR first-M-bytes( S_0 )U = xor_array(T, s0_sub_mac)if U != U_in: assert("Error MIC")return a + m
rfc3610例程测试
参考RFC3610里面的例程，设计小的测试代码来验证其功能，需要注意的是，例程中的数据是小端的：
def encrypt_ccm_rfc3610_test():# ccm test# =============== Packet Vector #1 ==================print_header("encrypt_ccm_rfc3610_test")M = 8L = 2a_len = 8print_header("Packet Vector #1")K = bytes.fromhex('C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF')N = bytes.fromhex('00 00 00 03 02 01 00 A0 A1 A2 A3 A4 A5')packet = bytes.fromhex("00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E")packet_enc = aes_ccm_encrypt_packet(M, L, K, N, a_len, packet, True)packet_enc_exp = bytes.fromhex('00 01 02 03 04 05 06 07 58 8C 97 9A 61 C6 63 D2 F0 66 D0 C2 C0 F9 89 80 6D 5F 6B 61 DA C3 84 17 E8 D1 2C FD F9 26 E0')print_result_with_exp(packet_enc == packet_enc_exp)# decrypt checkpacket_dec = aes_ccm_decrypt_packet(M, L, K, N, a_len, packet_enc, True)print_result_with_exp(packet == packet_dec)print_header("Packet Vector #2")K = bytes.fromhex('C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF')N = bytes.fromhex('00 00 00 04 03 02 01 A0 A1 A2 A3 A4 A5')packet = bytes.fromhex("00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F")packet_enc = aes_ccm_encrypt_packet(M, L, K, N, a_len, packet, True)packet_enc_exp = bytes.fromhex('00 01 02 03 04 05 06 07 72 C9 1A 36 E1 35 F8 CF 29 1C A8 94 08 5C 87 E3 CC 15 C4 39 C9 E4 3A 3B A0 91 D5 6E 10 40 09 16')print_result_with_exp(packet_enc == packet_enc_exp)# decrypt checkpacket_dec = aes_ccm_decrypt_packet(M, L, K, N, a_len, packet_enc, True)print_result_with_exp(packet == packet_dec)print_header("Packet Vector #3")K = bytes.fromhex('C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF')N = bytes.fromhex('00 00 00 05 04 03 02 A0 A1 A2 A3 A4 A5')packet = bytes.fromhex("00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20")packet_enc = aes_ccm_encrypt_packet(M, L, K, N, a_len, packet, True)packet_enc_exp = bytes.fromhex('00 01 02 03 04 05 06 07 51 B1 E5 F4 4A 19 7D 1D A4 6B 0F 8E 2D 28 2A E8 71 E8 38 BB 64 DA 85 96 57 4A DA A7 6F BD 9F B0 C5')print_result_with_exp(packet_enc == packet_enc_exp)# decrypt checkpacket_dec = aes_ccm_decrypt_packet(M, L, K, N, a_len, packet_enc, True)print_result_with_exp(packet == packet_dec)
生成结果如下，和文档里描述的计算过程匹配：
###################################################################################
# encrypt_ccm_rfc3610_test #
###################################################################################
###################################################################################
# Packet Vector #1 #
###################################################################################
M: 8
L: 2
K: c0c1c2c3c4c5c6c7c8c9cacbcccdcecf
N: 00000003020100a0a1a2a3a4a5
m: 08090a0b0c0d0e0f101112131415161718191a1b1c1d1e
a: 0001020304050607
CBC IV in[b0]: 5900000003020100a0a1a2a3a4a50017
CBC IV out[x1]: eb9d5547730955ab231e0a2dfe4b90d6
b1: 00080001020304050607000000000000
After xor: eb955546710a51ae25190a2dfe4b90d6 [hdr]
After aes[x2]: cdb6411e3cdc9b4f5d9258b69ee7f091
b2: 08090a0b0c0d0e0f1011121314151617
After xor: c5bf4b1530d195404d834aa58af2e686 [msg]
After aes x3: 9c38405ea03c1bc904b58b40c76ca2eb
b3: 18191a1b1c1d1e000000000000000000
After xor: 84215a45bc2105c904b58b40c76ca2eb [msg]
After aes x4: 2dc697e411ca83a860c2c406ccaa542f
CBC-MAC [MIC]: 2dc697e411ca83a8
CTR Start: 0100000003020100a0a1a2a3a4a50001
CTR [1], s1: 50859d916dcb6ddde077c2d1d4ec9f97
CTR [2], s2: 7546717ac6de9aff640c9c06de6d0d8f
CTR[MAC ]: 3a2e46c8ec33a548
>>>>>>>>>> Pass <<<<<<<<<<
M: 8
L: 2
K: c0c1c2c3c4c5c6c7c8c9cacbcccdcecf
N: 00000003020100a0a1a2a3a4a5
c: 588c979a61c663d2f066d0c2c0f989806d5f6b61dac384
a: 0001020304050607
U_in: 17e8d12cfdf926e0
CTR Start: 0100000003020100a0a1a2a3a4a50001
CTR [1], s1: 50859d916dcb6ddde077c2d1d4ec9f97
CTR [2], s2: 7546717ac6de9aff640c9c06de6d0d8f
CTR[MAC ]: 3a2e46c8ec33a548
CBC IV in[b0]: 5900000003020100a0a1a2a3a4a50017
CBC IV out[x1]: eb9d5547730955ab231e0a2dfe4b90d6
b1: 00080001020304050607000000000000
After xor: eb955546710a51ae25190a2dfe4b90d6 [hdr]
After aes[x2]: cdb6411e3cdc9b4f5d9258b69ee7f091
b2: 08090a0b0c0d0e0f1011121314151617
After xor: c5bf4b1530d195404d834aa58af2e686 [msg]
After aes x3: 9c38405ea03c1bc904b58b40c76ca2eb
b3: 18191a1b1c1d1e000000000000000000
After xor: 84215a45bc2105c904b58b40c76ca2eb [msg]
After aes x4: 2dc697e411ca83a860c2c406ccaa542f
CBC-MAC [MIC]: 2dc697e411ca83a8
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# Packet Vector #2 #
###################################################################################
M: 8
L: 2
K: c0c1c2c3c4c5c6c7c8c9cacbcccdcecf
N: 00000004030201a0a1a2a3a4a5
m: 08090a0b0c0d0e0f101112131415161718191a1b1c1d1e1f
a: 0001020304050607
CBC IV in[b0]: 5900000004030201a0a1a2a3a4a50018
CBC IV out[x1]: f0c254d3ca03e23970bd24a84c399e77
b1: 00080001020304050607000000000000
After xor: f0ca54d2c800e63c76ba24a84c399e77 [hdr]
After aes[x2]: 48de8b8628ea4a4000aa42c295bf4a8c
b2: 08090a0b0c0d0e0f1011121314151617
After xor: 40d7818d24e7444f10bb50d181aa5c9b [msg]
After aes x3: 0f89ffbca62bc24f13215f168796aa33
b3: 18191a1b1c1d1e1f0000000000000000
After xor: 1790e5a7ba36dc5013215f168796aa33 [msg]
After aes x4: f7b9056a86926cf3fb163dc499efaa11
CBC-MAC [MIC]: f7b9056a86926cf3
CTR Start: 0100000004030201a0a1a2a3a4a50001
CTR [1], s1: 7ac0103ded38f6c0390dba871c4991f4
CTR [2], s2: d40cde22d5f92424f7be9a569da79f51
CTR[MAC ]: 5728d00496d265e5
>>>>>>>>>> Pass <<<<<<<<<<
M: 8
L: 2
K: c0c1c2c3c4c5c6c7c8c9cacbcccdcecf
N: 00000004030201a0a1a2a3a4a5
c: 72c91a36e135f8cf291ca894085c87e3cc15c439c9e43a3b
a: 0001020304050607
U_in: a091d56e10400916
CTR Start: 0100000004030201a0a1a2a3a4a50001
CTR [1], s1: 7ac0103ded38f6c0390dba871c4991f4
CTR [2], s2: d40cde22d5f92424f7be9a569da79f51
CTR[MAC ]: 5728d00496d265e5
CBC IV in[b0]: 5900000004030201a0a1a2a3a4a50018
CBC IV out[x1]: f0c254d3ca03e23970bd24a84c399e77
b1: 00080001020304050607000000000000
After xor: f0ca54d2c800e63c76ba24a84c399e77 [hdr]
After aes[x2]: 48de8b8628ea4a4000aa42c295bf4a8c
b2: 08090a0b0c0d0e0f1011121314151617
After xor: 40d7818d24e7444f10bb50d181aa5c9b [msg]
After aes x3: 0f89ffbca62bc24f13215f168796aa33
b3: 18191a1b1c1d1e1f0000000000000000
After xor: 1790e5a7ba36dc5013215f168796aa33 [msg]
After aes x4: f7b9056a86926cf3fb163dc499efaa11
CBC-MAC [MIC]: f7b9056a86926cf3
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# Packet Vector #3 #
###################################################################################
M: 8
L: 2
K: c0c1c2c3c4c5c6c7c8c9cacbcccdcecf
N: 00000005040302a0a1a2a3a4a5
m: 08090a0b0c0d0e0f101112131415161718191a1b1c1d1e1f20
a: 0001020304050607
CBC IV in[b0]: 5900000005040302a0a1a2a3a4a50019
CBC IV out[x1]: 6f8a12f7bf8d4dc5a1196e95dff0b427
b1: 00080001020304050607000000000000
After xor: 6f8212f6bd8e49c0a71e6e95dff0b427 [hdr]
After aes[x2]: 37e9b78cc22017e73380430cbef42824
b2: 08090a0b0c0d0e0f1011121314151617
After xor: 3fe0bd87ce2d19e82391511faae13e33 [msg]
After aes x3: 90ca05139f4d4ecf226fe981c59e2d40
b3: 18191a1b1c1d1e1f2000000000000000
After xor: 88d31f08835050d0026fe981c59e2d40 [msg]
After aes x4: 73b46775c026deaa410397d670fe5fb0
CBC-MAC [MIC]: 73b46775c026deaa
CTR Start: 0100000005040302a0a1a2a3a4a50001
CTR [1], s1: 59b8efff46147312b47a1d9d393d3cff
CTR [2], s2: 69f122a078c79b8977894c99975c2378
CTR[MAC ]: 396ec01a7db96e6f
>>>>>>>>>> Pass <<<<<<<<<<
M: 8
L: 2
K: c0c1c2c3c4c5c6c7c8c9cacbcccdcecf
N: 00000005040302a0a1a2a3a4a5
c: 51b1e5f44a197d1da46b0f8e2d282ae871e838bb64da859657
a: 0001020304050607
U_in: 4adaa76fbd9fb0c5
CTR Start: 0100000005040302a0a1a2a3a4a50001
CTR [1], s1: 59b8efff46147312b47a1d9d393d3cff
CTR [2], s2: 69f122a078c79b8977894c99975c2378
CTR[MAC ]: 396ec01a7db96e6f
CBC IV in[b0]: 5900000005040302a0a1a2a3a4a50019
CBC IV out[x1]: 6f8a12f7bf8d4dc5a1196e95dff0b427
b1: 00080001020304050607000000000000
After xor: 6f8212f6bd8e49c0a71e6e95dff0b427 [hdr]
After aes[x2]: 37e9b78cc22017e73380430cbef42824
b2: 08090a0b0c0d0e0f1011121314151617
After xor: 3fe0bd87ce2d19e82391511faae13e33 [msg]
After aes x3: 90ca05139f4d4ecf226fe981c59e2d40
b3: 18191a1b1c1d1e1f2000000000000000
After xor: 88d31f08835050d0026fe981c59e2d40 [msg]
After aes x4: 73b46775c026deaa410397d670fe5fb0
CBC-MAC [MIC]: 73b46775c026deaa
>>>>>>>>>> Pass <<<<<<<<<<
蓝牙例程测试
在Core Spec v5.4 P2918中有部分蓝牙AES的测试case，需要注意的是按照蓝牙参数配置来构建与之匹配的参数。
aes_ccm_packet_header_to_a()函数用于将packet header转化为附加信息a。
aes_ccm_encrypt_bluetooth()函数用于将蓝牙参数转换为AES-CCM所能识别的参数，主要就是拼接参数N。
encrypt_ccm_bt_test()函数实现case，case有点多，这里共实现了4个case。
def aes_ccm_packet_header_to_a(header):# NESN, SN, MD set 0.return (header & 0xe3).to_bytes(length=1, byteorder='big', signed=False)def aes_ccm_encrypt_bluetooth(M, L, K, IV, packetCounter, directionBit, header, payload, debug=False):N = b''N += (packetCounter & 0x7ffffffff | (directionBit << 39)).to_bytes(length=5, byteorder='little', signed=False)N += reverse_bytes(IV) a = aes_ccm_packet_header_to_a(header)m = payloadreturn aes_ccm_encrypt(M, L, K, N, m, a, debug)def encrypt_ccm_bt_test():print_header("encrypt_ccm_bt_test")M = 4L = 2SK = bytes.fromhex("99AD1B5226A37E3E058E3B8E27C2C666")IV = bytes.fromhex("DEAFBABEBADCAB24")print_header("1.START_ENC_RSP1 (packet 0, Central → Peripheral)")packetCounter = 0directionBit = 1header = 0x0fpayload = bytes.fromhex("06")packet_enc = aes_ccm_encrypt_bluetooth(M, L, SK, IV, packetCounter, directionBit, header, payload, True)packet_enc_exp = aes_ccm_packet_header_to_a(header) + bytes.fromhex('9f cd a7 f4 48')print_result_with_exp(packet_enc == packet_enc_exp)print_header("2.START_ENC_RSP2 (packet 0, Peripheral → Central)")packetCounter = 0directionBit = 0header = 0x07payload = bytes.fromhex("06")packet_enc = aes_ccm_encrypt_bluetooth(M, L, SK, IV, packetCounter, directionBit, header, payload, True)packet_enc_exp = aes_ccm_packet_header_to_a(header) + bytes.fromhex('a3 4c 13 a4 15')print_result_with_exp(packet_enc == packet_enc_exp)print_header("3. Data packet1 (packet 1, Central → Peripheral)")packetCounter = 1directionBit = 1header = 0x0Epayload = bytes.fromhex("17 00 63 64 65 66 67 68 69 6a 6b 6c 6d 6e 6f 70 71 31 32 33 34 35 36 37 38 39 30")packet_enc = aes_ccm_encrypt_bluetooth(M, L, SK, IV, packetCounter, directionBit, header, payload, True)packet_enc_exp = aes_ccm_packet_header_to_a(header) + bytes.fromhex('7A 70 D6 64 15 22 6D F2 6B 17 83 9A 06 04 05 59 6B D6 56 4F 79 6B 5B 9C E6 FF 32 F7 5A 6D 33')print_result_with_exp(packet_enc == packet_enc_exp)print_header("4. Data packet2 (packet 1, Peripheral → Central)")packetCounter = 1directionBit = 0header = 0x06payload = bytes.fromhex("17 00 37 36 35 34 33 32 31 30 41 42 43 44 45 46 47 48 49 4a 4b 4c 4d 4e 4f 50 51")packet_enc = aes_ccm_encrypt_bluetooth(M, L, SK, IV, packetCounter, directionBit, header, payload, True)packet_enc_exp = aes_ccm_packet_header_to_a(header) + bytes.fromhex('F3 88 81 E7 BD 94 C9 C3 69 B9 A6 68 46 DD 47 86 AA 8C 39 CE 54 0D 0D AE 3A DC DF 89 B9 60 88')print_result_with_exp(packet_enc == packet_enc_exp)
测试结果如下。
###################################################################################
# encrypt_ccm_bt_test #
###################################################################################
###################################################################################
# 1.START_ENC_RSP1 (packet 0, Central → Peripheral) #
###################################################################################
M: 4
L: 2
K: 99ad1b5226a37e3e058e3b8e27c2c666
N: 000000008024abdcbabebaafde
m: 06
a: 03
CBC IV in[b0]: 49000000008024abdcbabebaafde0001
CBC IV out[x1]: 712eaaaae60603521d245e50786eefe4
b1: 00010300000000000000000000000000
After xor: 712fa9aae60603521d245e50786eefe4 [hdr]
After aes[x2]: debc43782a022675fca0aa6f0854f1ab
b2: 06000000000000000000000000000000
After xor: d8bc43782a022675fca0aa6f0854f1ab [msg]
After aes x3: 6399913fede5fa111bdb993bbfb9be06
CBC-MAC [MIC]: 6399913f
CTR Start: 01000000008024abdcbabebaafde0001
CTR [1], s1: 99190d88f4aa1b60b97ecfe6f5fee777
CTR[MAC ]: ae3e6577
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 2.START_ENC_RSP2 (packet 0, Peripheral → Central) #
###################################################################################
M: 4
L: 2
K: 99ad1b5226a37e3e058e3b8e27c2c666
N: 000000000024abdcbabebaafde
m: 06
a: 03
CBC IV in[b0]: 49000000000024abdcbabebaafde0001
CBC IV out[x1]: ddc86e3094f0c29cf341ef4c2c1e0088
b1: 00010300000000000000000000000000
After xor: ddc96d3094f0c29cf341ef4c2c1e0088 [hdr]
After aes[x2]: fe960f5c93fba45a53959842ea8a0c0a
b2: 06000000000000000000000000000000
After xor: f8960f5c93fba45a53959842ea8a0c0a [msg]
After aes x3: db403db3a32f39156faf6a6b472e1010
CBC-MAC [MIC]: db403db3
CTR Start: 01000000000024abdcbabebaafde0001
CTR [1], s1: a5add4127b2f43788ddc9cd86b0b89d2
CTR[MAC ]: 975399a6
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 3. Data packet1 (packet 1, Central → Peripheral) #
###################################################################################
M: 4
L: 2
K: 99ad1b5226a37e3e058e3b8e27c2c666
N: 010000008024abdcbabebaafde
m: 1700636465666768696a6b6c6d6e6f707131323334353637383930
a: 02
CBC IV in[b0]: 49010000008024abdcbabebaafde001b
CBC IV out[x1]: 7c688612996de101f3eacb68b443969c
b1: 00010200000000000000000000000000
After xor: 7c698412996de101f3eacb68b443969c [hdr]
After aes[x2]: e3f1ef5c30161c0a9ec07274a0757fc8
b2: 1700636465666768696a6b6c6d6e6f70
After xor: f4f18c3855707b62f7aa1918cd1b10b8 [msg]
After aes x3: e7e346f5b7c8a6072890a60dcf4ec20a
b3: 71313233343536373839300000000000
After xor: 96d274c683fd903010a9960dcf4ec20a [msg]
After aes x4: 3db113320b182f9fed635db14cac2df0
CBC-MAC [MIC]: 3db11332
CTR Start: 01010000008024abdcbabebaafde0001
CTR [1], s1: 6d70b50070440a9a027de8f66b6a6a29
CTR [2], s2: 1ae7647c4d5e6dabdec602404c302341
CTR[MAC ]: caeb7e01
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 4. Data packet2 (packet 1, Peripheral → Central) #
###################################################################################
M: 4
L: 2
K: 99ad1b5226a37e3e058e3b8e27c2c666
N: 010000000024abdcbabebaafde
m: 170037363534333231304142434445464748494a4b4c4d4e4f5051
a: 02
CBC IV in[b0]: 49010000000024abdcbabebaafde001b
CBC IV out[x1]: 714234d50d6f1da5663be3e78460ad87
b1: 00010200000000000000000000000000
After xor: 714336d50d6f1da5663be3e78460ad87 [hdr]
After aes[x2]: 96df1d97959e6176ac215c7baf90c674
b2: 17003736353433323130414243444546
After xor: 81df2aa1a0aa52449d111d39ecd48332 [msg]
After aes x3: 6cc52c3dcecdc2fa81eb347887960673
b3: 4748494a4b4c4d4e4f50510000000000
After xor: 2b8d657785818fb4cebb657887960673 [msg]
After aes x4: a776a26be617366496c391e36f6374a1
CBC-MAC [MIC]: a776a26b
CTR Start: 01010000000024abdcbabebaafde0001
CTR [1], s1: e488b6d188a0faf15889e72a059902c0
CTR [2], s2: edc470841f4140e0758c8e8f708399bd
CTR[MAC ]: 2ecfc2e3
>>>>>>>>>> Pass <<<<<<<<<<
Elliptic Curve加密算法
在接触SMP以来，对于这个ECC加密一直很排斥，主要原因就是搞不清楚里面的原理，使用起来也很怪异，尤其是其为什么能实现非对称加密非常好奇，但是其具体实现原理一直没看明白，最近专门学习了下，总算把里面的沟沟道道理解了。
要理解ECC加密，简单点还是先去看RSA，这个好好看看还是能理解的，看明白这个再回头看ECC会清楚些。
非对称加密基本概念
在非对称加密中都会有一个秘钥对，公钥和私钥。其中公钥可以分发给任何人，用于对数据加密，私钥用于对数据解密。

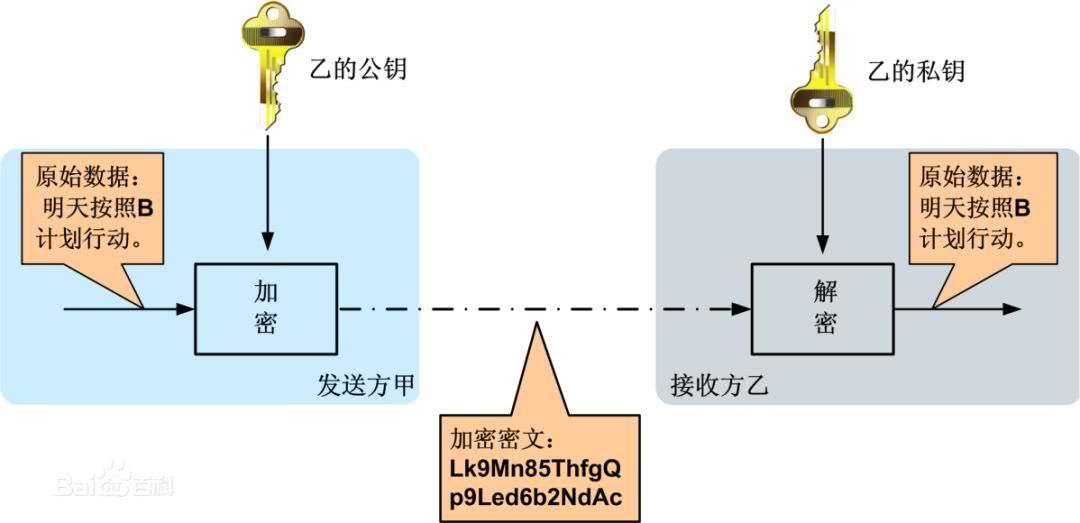

从网上找了一个图什么是非对称加密、公钥、私钥？看这篇就够了！，发送方要发送数据给乙，发送前需要用乙的公钥对数据进行加密，乙收到数据后用私钥对数据进行解密，即可还原甲真实想发的数据。
注意，实际蓝牙业务中并不是这样用的，因为非对称加密耗时很长，不可能每笔数据包都用这个算法进行加密，而是用其特性进行LTK的生成，所以看非对称加密的原理归原理，实际使用场景用法并不相同。
RSA算法
本算法是基于模运算。已知一个整数a，它被整数b除，得到余数c，这很容易。但是反过来，已知b和c，想要求出a，则是不可能的，只能去一个数一个数的去猜。a是私钥，c是公钥。只不过实际的加密算法把这个过程复杂化了。
一些好的文章如下：
RSA算法原理【超清晰】_JustFlamePlease的博客-CSDN博客_rsa算法原理
RSA算法原理（一） - 阮一峰的网络日志 (ruanyifeng.com)
RSA算法讲解

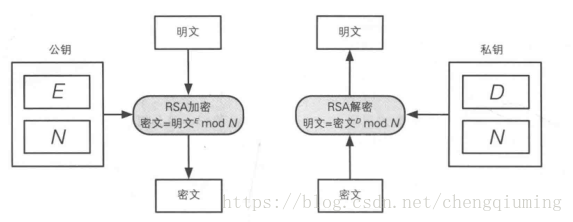

其基本原理如下图所示（引用：RSA介绍_chengqiuming的博客-CSDN博客_rsa全称）：
加密：RSA的密文是对代表了明文的数字的E次方求mod N的结果。换句话说，就是将明文和自己做E次乘方，然后将其结果除以N求余数，这个余数就是密文。加密公式中出现了两个数——E和N，到底都是什么数呢？RSA的加密是求明文的E次方mod N，因此只要知道E和N这两个数，任何人都可以完成加密的运算。所以说，E和N是RSA加密的密钥，也就是说，E和N的组合就是公钥。
解密：该公式表示对密文的数字的D次方求mod N就可以得到明文。换句话说，将密文自己做D次乘法，再对其结果除以N求余数，就可以得到明文。这里使用的数字N和加密时使用的数字N是相同的。数D和数N组成起来就是RSA的解密密钥，因此D和N的组合就是私钥。只有知道D和N两个数的人才能够完成解密的运算。由于N是公钥的一部分，是公开的，因此单独将D称为私钥也是可以的。
Elliptic Curve Cryptography（椭圆曲线加密）
通常我们会搜到类似于ECC，ECDH，ECDSA的东西。ECC就是Elliptic Curve Cryptography的缩写，后面是两个DH和DSA在椭圆曲线上面的算法变种。
要理解这个需要看一些资料，非常建议看如下中英文资料：
英文原版：Elliptic Curve Cryptography: a gentle introduction - Andrea Corbellini
翻译的中文版：椭圆曲线介绍（一）：实数上面的椭圆曲线_AdijeShen的博客-CSDN博客_实数和椭圆曲线转换
下面作为一个软件工程师，来看看这个东西应该怎么理解。
别管他原理是什么，为什么能保证安全什么的，只要记住几个概念：
实数上面的椭圆曲线
椭圆曲线定义
椭圆曲线就是满足下面条件的，曲线上面的所有点构成的一个集合，这种方程形式被叫做维尔斯特拉斯标准形式（Weierstrass normal form）。
这样的椭圆曲线是与自己相交的，形状上类似：
椭圆曲线群
到这里就有一个群的概念，很难理解的东西，别管那么多，记住一些概念就好。
椭圆曲线是具有加法交换群的性质的：
- 群中的元素是椭圆曲线上面的点
- 椭圆曲线的单位元是
0（定义的无穷远点） - 一个点
P的逆元-P就是P关于x轴对称的那个点 - 加法的定义如下：令
P,Q,R是一条直线与椭圆曲线的三个交点，则P + Q + R = 0 ⟷ Q + R = − P。
代数上的加法
知道了椭圆曲线的计算规则，那要如何计算呢？令：
如果P , Q 是两个不同点，那么经过他们的直线的斜率为：
他们与椭圆曲线的交点的坐标为R：

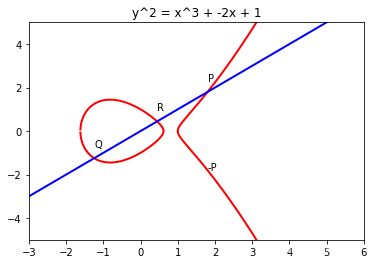

如下图所示是一个计算实例。
如果P = Q，则计算方法为：
他们与椭圆曲线的交点的坐标为R：

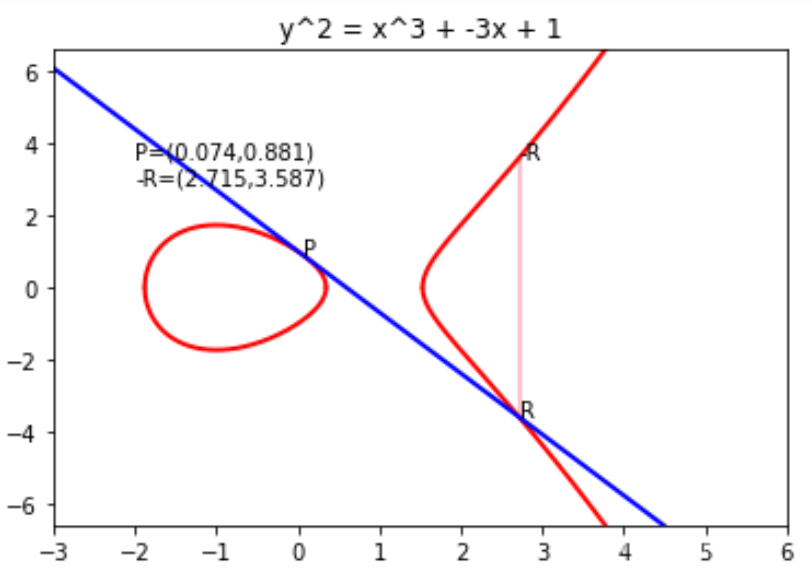

如下图所示是一个计算实例。
标量乘法
椭圆曲线上没有定义点和点之间的乘法，只有标量乘法，而标量乘法是通过加法来实现的：
假设add和double的复杂度是O(1)的，那么单纯这样的一个标量乘法的复杂度是O(n)的，然而却可以通过一些方法来变成O(log n) 的。比如n = 151的时候，可以把它拆解为10010111b，即：
则计算可以简化为：
计算过程如下，这样子只需要调用7次double方法和5次add方法。而直接算的话要调用150次add方法。
对数问题
在RSA中，离散对数问题是这样的，令：
那么通过( g , h ) 求出x是困难的。
而在椭圆曲线上，这样定义对数问题：令P属于某个椭圆曲线，
那个给定( P , Q )，求出n是困难的。严格意义上来说这种问题应该叫做椭圆曲线上面的除法难题，为了保持一致，也叫做椭圆曲线上的对数难题。
整数域上面的椭圆曲线以及离散对数问题
模p的整数域
其实就是要求x，y都为整数，切公式需要mod p，该限定后，y的取值范围必然在0-p内。
椭圆曲线的阶
有限域上面的椭圆曲线是由有限个点所构成的，那么具体有几个点呢？
首先，定义概念椭圆曲线群的阶为当前椭圆曲线群上面的点的数量。
可以直接将x从0到p − 1计数有多少点，但这样的复杂度是O ( p )的，在p比较大的时候会很慢，也有比较高效的算法来计算椭圆曲线的阶，比如Schoof算法，这里不具体展开。
标量乘法以及循环群
标量乘法的计算方法即为计算多次的加法：
同样的，可以用之前提出的二进制分解的方法来加快运算。
但有限域上面的乘法有一个有趣的性质，就是他会构成一个乘法循环子群。

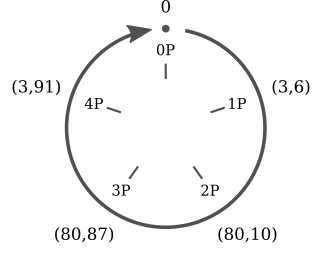

会发现nP会在 (0,P,2P,3P,4P)这些值中不断循环。可以在这个链接里面试一下。
这样的P被称作这个循环子群的生成元(generator)或者基本点(base point)。
子群的阶
有一个问题就是由P生成的循环子群的阶是多少呢？。或者换一种说法，P的阶是多少？。
P的阶就是令nP = 0的最小的n，（0本身除外），在上面的例子里面就是5。P的阶和整个椭圆曲线的阶是满足拉格朗日定理的，也就是说子群的阶可以整除父群的阶。
因此就可以用下面的方法找出某个点P的阶了：
- 使用Schoof算法计算得出整个椭圆曲线的阶N。
- 找到阶N的所有因子。
- 对于N的每个因子n，按照从小到大的方式，计算nP。
- 如果
nP = 0，那么n是子群的阶。

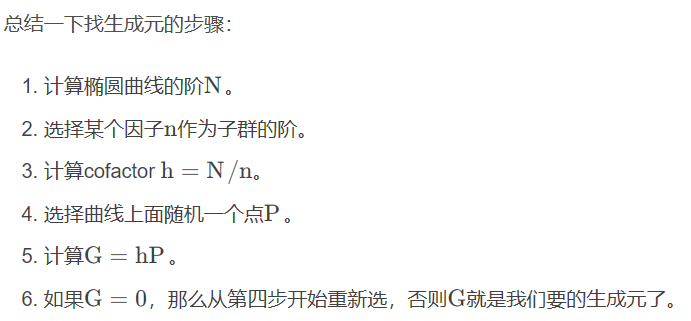

如何找生成元
在椭圆曲线密码学中，我们需要一个较高次数的子群。所以一般来说，是先取一个曲线，然后计算他的阶N，选择一个比较大的因子n，然后根据这个因子来找到一个合适的生成元。
首先，介绍一下cofactor的概念，因拉格朗日定理的存在，所以可以推断h=N/n是一个整数，那么这个h就是子群的cofactor。
那么对于曲线中的任意一个点，满足NP = 0，也可以写成是n(hP)=0。
当n为素数时，只要任取一点P，令G=hP，那么G就是一个阶为n的生成元。
椭圆曲线上面的离散对数问题
在有限域的椭圆曲线中，其离散对数问题定义为：
如果知道P和Q，那么如何找到一个k使得Q = kP?。
这样一个问题是一个标准的密码学难题假设，也就是大家公认这个问题是比较困难的。
而那些基于整数群上面的离散对数问题的算法比如DSA或者Diffle-Hellman以及Elgamal，都有其在椭圆曲线上面的平替。
椭圆曲线一个优秀的性质在于，同样对于整数上面的离散对数问题，在参数大小相同的情况下，椭圆曲线的离散对数问题更难解决。
因此，要达到同样的安全等级，椭圆曲线的参数大小更小。
椭圆曲线密码学，ECDH
全局参数
椭圆曲线算法是在有限域内的椭圆曲线中的循环子群上面运行的。因此，需要定义以下这些参数：
- 素数p：定义了有限域的大小
- 参数a和b：椭圆曲线等式的参数
- 生成元G：子群的生成元
- 阶n：子群的阶
- cofactor h：子群的cofactor。nh = N，其中N是整个椭圆曲线的大小（阶）。
总结，全局参数为(p,a,b,G,n,h)。
椭圆曲线密码学
基于椭圆曲线的密码学的公私钥基本是如下形式的：
- 私钥为一个随机数d，是从
1,...,n-1当中随机选的，这里n是子群的阶。 - 公钥为一个点
H=dG，这里G是子群的生成元。
可以看到，如果知道私钥d和G，那么计算公钥H是简单的。但如果公钥H和G，那么计算d是很难的，因为这需要解决一个离散对数问题。
接下来这里会介绍两个基于椭圆曲线的公钥密码算法：ECDH（Elliptic curve Diffie-Hellman），是一个加密算法。
ECDH加密
ECDH是Diffle-Hellman算法的一个变体。其实是一个密钥协商协议。代表着ECDH定义了密钥是如何在两方之间生成并交换。
ECDH具体解决的问题如下：两方（比如Alice和Bob）想要安全地交换某些信息，使得某个中间人只能窃听但不能解码得知他们的消息。这也是TLS协议的设计宗旨。
具体的步骤如下：
-
首先，Alice和Bob生成他们各自的公私钥。Alice的密钥对：
Bob的密钥对：
注意到Alice和Bob公用一套全局参数，比如同一个生成元G GG和同一个椭圆曲线。
-
Alice和Bob通过安全的信道来交换他们的公钥HA和HB。中间人可能可以窃听到他们传输的HA和HB的值，但是因为离散对数难题的存在，中间人无法通过公钥计算出dA或dB的值。
-

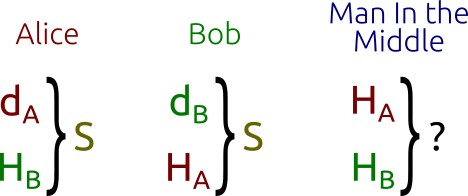

Alice和Bob计算各自计算S，Alice计算的S如下：
Bob计算的S如下：
注意到两个人算出来的S其实是一样的，由此，Alice和Bob就都得到了一个协商的值S，而中间人是无法得到的。这里的安全性基于椭圆曲线上的Diffie-Hellman难题。
Diffie-Hellman的密钥协商思想：Alice和Bob都能轻易计算出秘密值，对于中间人来说计算出秘密值是一个困难问题。
Diffie-Hellman问题的设计宗旨有一个YouTube视频讲的比较清楚，但他是有限域内的Diffie-Hellman。
椭圆曲线内的Diffie-Hellman难题被公认为是一个“困难问题”，被认为是与离散对数难题一样难解决的，虽然学界还没有形式化的证明说这两个问题一样难。现在可以保证的事情就是Diffle-Hellman问题不会比离散对数难题更加难，因为如果解决了离散对数难题，那么就可以解决Diffle-Hellman问题。
注意到现在Alice和Bob有了一个共享的秘密值，所以他们就可以使用对称加密来进行数据传输了。
注意，蓝牙BLE就是使用ECDH的机制，使用计算出来S的x坐标作为LTK使用。
椭圆曲线安全性以及P256/P192差异
安全性
从上面的讲述来看，已经对椭圆曲线有一个基本认识。椭圆曲线的安全性的主要基于，令P属于某个椭圆曲线，
那个给定( P , Q )，求出n是困难的。
那这是为什么呢？
假设用穷举法来分析此问题，由于椭圆曲线是已知的，P和Q也是已知的，简单一点的办法就是穷举了，n的取值范围是由其子群的阶决定的。
穷举法的时间复杂度是O(n)，当n很小时，不管是记录所有1P,2P,…,nP的数据，还是重新算，都很简单。

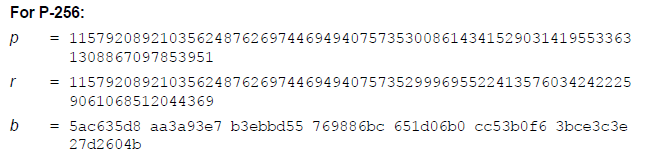

但是BLE中采用的是P256算法，在Core Spec v5.4 P993中定义了子群的阶为：
直接看这个数字可能没什么感觉，假设一次椭圆曲线加密的加法和比较耗时为1us（实际远远大于该值，目前选一个较小的值），那穷举一次的耗时是：
这个是根本不可能做到的事情，虽然数学上还有一些优化算法，详见Elliptic Curve Cryptography: breaking security and a comparison with RSA - Andrea Corbellini，但是依然会是一个异常恐怖的数据量，所以其安全性是可以保证的。
而当用于私钥的一段可以用二进制分解的方法来加快运算，计算的时间复杂度为O(logn)。对于P256的场景其，可以转化为如下问题：
所以最大总共225次Double运算和255次Add运算，也就是256次运算，还是很容易计算出来的。
P256/P192的差异
其实就是选用的位数不同，P256选的是最大值为2256，P192最大值为2192。当然P256的安全性要远高于P192，想靠暴力破解基本是不可能的。
算法实现
从上面的说明其实已经对椭圆曲线加密有一定认识了，在python中能直接实现256bit的整数乘除运算，所以无需考虑c语言中大数运算的一系列问题，代码也更直观一些。定义一个class EllipticCurve对象来实现对椭圆曲线的管理代码来源。
class EllipticCurve:"""An elliptic curve over a prime field.Source: https://github.com/andreacorbellini/ecc/blob/master/logs/common.pyThe field is specified by the parameter 'p'.The curve coefficients are 'a' and 'b'.The base point of the cyclic subgroup is 'g'.The order of the subgroup is 'n'."""def __init__(self, p, a, b, g, n):self.p = pself.a = aself.b = bself.g = gself.n = nassert pow(2, p - 1, p) == 1assert (4 * a * a * a + 27 * b * b) % p != 0assert self.is_on_curve(g)assert self.mult(n, g) is Nonedef is_on_curve(self, point):"""Checks whether the given point lies on the elliptic curve."""if point is None:return Truex, y = pointreturn (y * y - x * x * x - self.a * x - self.b) % self.p == 0def add(self, point1, point2):"""Returns the result of point1 + point2 according to the group law."""assert self.is_on_curve(point1)assert self.is_on_curve(point2)if point1 is None:return point2if point2 is None:return point1x1, y1 = point1x2, y2 = point2if x1 == x2 and y1 != y2:return Noneif x1 == x2:m = (3 * x1 * x1 + self.a) * inverse_mod(2 * y1, self.p)else:m = (y1 - y2) * inverse_mod(x1 - x2, self.p)x3 = m * m - x1 - x2y3 = y1 + m * (x3 - x1)result = (x3 % self.p,-y3 % self.p)assert self.is_on_curve(result)return resultdef double(self, point):"""Returns 2 * point."""return self.add(point, point)def neg(self, point):"""Returns -point."""if point is None:return Nonex, y = pointresult = x, -y % self.passert self.is_on_curve(result)return resultdef mult(self, n, point):"""Returns n * point computed using the double and add algorithm."""if n % self.n == 0 or point is None:return Noneif n < 0:return self.neg(self.mult(-n, point))result = Noneaddend = pointwhile n:if n & 1:result = self.add(result, addend)addend = self.double(addend)n >>= 1return resultdef __str__(self):a = abs(self.a)b = abs(self.b)a_sign = '-' if self.a < 0 else '+'b_sign = '-' if self.b < 0 else '+'return 'y^2 = (x^3 {} {}x {} {}) mod {}'.format(a_sign, a, b_sign, b, self.p)def inverse_mod(n, p):"""Returns the inverse of n modulo p.This function returns the only integer x such that (x * n) % p == 1.n must be non-zero and p must be a prime."""if n == 0:raise ZeroDivisionError('division by zero')if n < 0:return p - inverse_mod(-n, p)s, old_s = 0, 1t, old_t = 1, 0r, old_r = p, nwhile r != 0:quotient = old_r // rold_r, r = r, old_r - quotient * rold_s, s = s, old_s - quotient * sold_t, t = t, old_s - quotient * tgcd, x, y = old_r, old_s, old_tassert gcd == 1assert (n * x) % p == 1return x % p参数配置
整数域的椭圆曲线计算需要用到下面这些参数：
- 素数p：定义了有限域的大小
- 参数a：椭圆曲线等式的参数
- 参数b：椭圆曲线等式的参数
- 生成元g：子群的生成元，包含横纵坐标
- 阶n：子群的阶

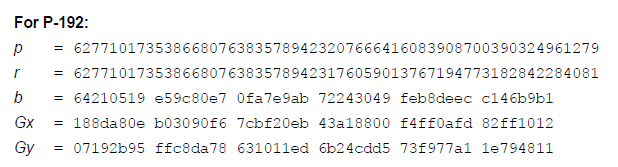

对应蓝牙的配置参数如下：
# P-192, Spec5.3-Page 992
ECC_P192 = EllipticCurve(p=6277101735386680763835789423207666416083908700390324961279,a=-3,b=0x64210519e59c80e70fa7e9ab72243049feb8deecc146b9b1,g=(0x188da80eb03090f67cbf20eb43a18800f4ff0afd82ff1012, 0x07192b95ffc8da78631011ed6b24cdd573f977a11e794811),n=6277101735386680763835789423176059013767194773182842284081,
)# P-256, Spec5.3-Page 992
ECC_P256 = EllipticCurve(p=115792089210356248762697446949407573530086143415290314195533631308867097853951,a=-3,b=0x5ac635d8aa3a93e7b3ebbd55769886bc651d06b0cc53b0f63bce3c3e27d2604b,g=(0x6b17d1f2e12c4247f8bce6e563a440f277037d812deb33a0f4a13945d898c296, 0x4fe342e2fe1a7f9b8ee7eb4a7c0f9e162bce33576b315ececbb6406837bf51f5),n=115792089210356248762697446949407573529996955224135760342422259061068512044369,
)
is_on_curve()函数
判断点是否在椭圆曲线上，其实就是将x导入椭圆曲线上计算，看所得y是否匹配。
add()函数
计算两个点相加的结果，包含两个点相同的场景。
double()函数
也就是计算P+P或2P的结果。
neg()函数
计算P对应的-P。
mult()函数
计算nP的结果，这里使用了二进制分解的方法来加快运算。
测试
参考Core Spec v5.4 P903中写的测试用例进行测试。DHKey的计算就是ECDH中计算的S。
# P-192, Spec5.3-Page 992
ECC_P192 = EllipticCurve(p=6277101735386680763835789423207666416083908700390324961279,a=-3,b=0x64210519e59c80e70fa7e9ab72243049feb8deecc146b9b1,g=(0x188da80eb03090f67cbf20eb43a18800f4ff0afd82ff1012, 0x07192b95ffc8da78631011ed6b24cdd573f977a11e794811),n=6277101735386680763835789423176059013767194773182842284081,
)# P-256, Spec5.3-Page 992
ECC_P256 = EllipticCurve(p=115792089210356248762697446949407573530086143415290314195533631308867097853951,a=-3,b=0x5ac635d8aa3a93e7b3ebbd55769886bc651d06b0cc53b0f63bce3c3e27d2604b,g=(0x6b17d1f2e12c4247f8bce6e563a440f277037d812deb33a0f4a13945d898c296, 0x4fe342e2fe1a7f9b8ee7eb4a7c0f9e162bce33576b315ececbb6406837bf51f5),n=115792089210356248762697446949407573529996955224135760342422259061068512044369,
)def ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey):# Check public key in curveprint_result_with_exp(curve.is_on_curve((PublicAx, PublicAy)))# Check public keyCalAx, CalAy = curve.mult(PrivateA, curve.g)print("Calulate PublicA: (0x%x, 0x%x)" % (CalAx, CalAy))print_result_with_exp(CalAx == PublicAx)print_result_with_exp(CalAy == PublicAy)# Check DHKey By (PrivateB * PublicA)CalDHKeyx, CalDHKeyy = curve.mult(PrivateB, (PublicAx, PublicAy))print("Calulate(PrivateB * PublicA) DHKey: (0x%x, 0x%x)" % (CalDHKeyx, CalDHKeyy))print_result_with_exp(CalDHKeyx == DHKey)# Check DHKey By (PrivateA * PrivateB * G)CalDHKeyx, CalDHKeyy = curve.mult(PrivateA * PrivateB, curve.g)print("Calulate(PrivateA * PrivateB * G) DHKey: (0x%x, 0x%x)" % (CalDHKeyx, CalDHKeyy))print_result_with_exp(CalDHKeyx == DHKey)def ecc_P192_test():print_header("ecc_P192_test")print_header("7.1.1.1 P-192 data set 1")curve = ECC_P192PrivateA = 0x07915f86918ddc27005df1d6cf0c142b625ed2eff4a518ffPrivateB = 0x1e636ca790b50f68f15d8dbe86244e309211d635de00e16dPublicAx = 0x15207009984421a6586f9fc3fe7e4329d2809ea51125f8edPublicAy = 0xb09d42b81bc5bd009f79e4b59dbbaa857fca856fb9f7ea25DHKey = 0xfb3ba2012c7e62466e486e229290175b4afebc13fdccee46ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.2 P-192 data set 2")PrivateA = 0x52ec1ca6e0ec973c29065c3ca10be80057243002f09bb43ePrivateB = 0x57231203533e9efe18cc622fd0e34c6a29c6e0fa3ab3bc53PublicAx = 0x45571f027e0d690795d61560804da5de789a48f94ab4b07ePublicAy = 0x0220016e8a6bce74b45ffec1e664aaa0273b7cbd907a8e2bDHKey = 0xa20a34b5497332aa7a76ab135cc0c168333be309d463c0c0ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.3 P-192 data set 3")PrivateA = 0x00a0df08eaf51e6e7be519d67c6749ea3f4517cdd2e9e821PrivateB = 0x2bf5e0d1699d50ca5025e8e2d9b13244b4d322a328be1821PublicAx = 0x2ed35b430fa45f9d329186d754eeeb0495f0f653127f613dPublicAy = 0x27e08db74e424395052ddae7e3d5a8fecb52a8039b735b73DHKey = 0x3b3986ba70790762f282a12a6d3bcae7a2ca01e25b87724eecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.4 P-192 data set 4")PrivateA = 0x030a4af66e1a4d590a83e0284fca5cdf83292b84f4c71168PrivateB = 0x12448b5c69ecd10c0471060f2bf86345c5e83c03d16bae2cPublicAx = 0xf24a6899218fa912e7e4a8ba9357cb8182958f9fa42c968cPublicAy = 0x7c0b8a9ebe6ea92e968c3a65f9f1a9716fe826ad88c97032DHKey = 0x4a78f83fba757c35f94abea43e92effdd2bc700723c61939ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.5 P-192 data set 5")PrivateA = 0x604df406c649cb460be16244589a40895c0db7367dc11a2fPrivateB = 0x526c2327303cd505b9cf0c012471902bb9e842ce32b0addcPublicAx = 0xcbe3c629aceb41b73d475a79fbfe8c08cdc80ceec00ee7c9PublicAy = 0xf9f70f7ae42abda4f33af56f7f6aa383354e453fa1a2bd18DHKey = 0x64d4fe35567e6ea0ca31f947e1533a635436d4870ce88c45ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.6 P-192 data set 6")PrivateA = 0x1a2c582a09852979eb2cee18fb0befb9a55a6d06f6a8fad3PrivateB = 0x243778916920d68df535955bc1a3cccd5811133a8205ae41PublicAx = 0xeca2d8d30bbef3ba8b7d591fdb98064a6c7b870cdcebe67cPublicAy = 0x2e4163a44f3ae26e70dae86f1bf786e1a5db5562a8ed9feeDHKey = 0x6433b36a7e9341940e78a63e31b3cf023282f7f1e3bf83bdecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.7 P-192 data set 7")PrivateA = 0x0f494dd08b493edb07228058a9f30797ff147a5a2adef9b3PrivateB = 0x2da4cd46d9e06e81b1542503f2da89372e927877becec1bePublicAx = 0x9f56a8aa27346d66652a546abacc7d69c17fd66e0853989fPublicAy = 0xd7234c1464882250df7bbe67e0fa22aae475dc58af0c4210DHKey = 0xc67beda9baf3c96a30616bf87a7d0ae704bc969e5cad354becc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.8 P-192 data set 8")PrivateA = 0x7381d2bc6ddecb65126564cb1af6ca1985d19fb57f0fff16PrivateB = 0x18e276beff75adc3d520badb3806822e1c820f1064447848PublicAx = 0x61c7f3c6f9e09f41423dce889de1973d346f2505a5a3b19bPublicAy = 0x919972ff4cd6aed8a4821e3adc358b41f7be07ede20137dfDHKey = 0x6931496eef2fcfb03e0b1eef515dd4e1b0115b8b241b0b84ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.9 P-192 data set 9")PrivateA = 0x41c7b484ddc37ef6b7952c379f87593789dac6e4f3d8d8e6PrivateB = 0x33e4eaa77f78216e0e99a9b200f81d2ca20dc74ad62d9b78PublicAx = 0x9f09c773adb8e7b66b5d986cd15b143341a66d824113c15fPublicAy = 0xd2000a91738217ab8070a76c5f96c03de317dfab774f4837DHKey = 0xa518f3826bb5fa3d5bc37da4217296d5b6af51e5445c6625ecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)print_header("7.1.1.10 P-192 data set 10")PrivateA = 0x703cf5ee9c075f7726d0bb36d131c664f5534a6e6305d631PrivateB = 0x757291c620a0e7e9dd13ce09ceb729c0ce1980e64d569b5fPublicAx = 0xfa2b96d382cf894aeeb0bd985f3891e655a6315cd5060d03PublicAy = 0xf7e8206d05c7255300cc56c88448158c497f2df596add7a2DHKey = 0x12a3343bb453bb5408da42d20c2d0fcc18ff078f56d9c68cecc_P192_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, DHKey)def ecc_P256_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, PublicBx, PublicBy, DHKey):# Check public key in curveprint_result_with_exp(curve.is_on_curve((PublicAx, PublicAy)))# Check public keyCalAx, CalAy = curve.mult(PrivateA, curve.g)print("Calulate PublicA: (0x%x, 0x%x)" % (CalAx, CalAy))print_result_with_exp(CalAx == PublicAx)print_result_with_exp(CalAy == PublicAy)# Check public key in curveprint_result_with_exp(curve.is_on_curve((PublicBx, PublicBy)))# Check public keyCalBx, CalBy = curve.mult(PrivateB, curve.g)print("Calulate PublicB: (0x%x, 0x%x)" % (CalBx, CalBy))print_result_with_exp(CalBx == PublicBx)print_result_with_exp(CalBy == PublicBy)# Check DHKey By (PrivateB * PublicA)CalDHKeyx, CalDHKeyy = curve.mult(PrivateB, (PublicAx, PublicAy))print("Calulate(PrivateB * PublicA) DHKey: (0x%x, 0x%x)" % (CalDHKeyx, CalDHKeyy))print_result_with_exp(CalDHKeyx == DHKey)# Check DHKey By (PrivateA * PublicB)CalDHKeyx, CalDHKeyy = curve.mult(PrivateA, (PublicBx, PublicBy))print("Calulate(PrivateA * PublicB) DHKey: (0x%x, 0x%x)" % (CalDHKeyx, CalDHKeyy))print_result_with_exp(CalDHKeyx == DHKey)# Check DHKey By (PrivateA * PrivateB * G)CalDHKeyx, CalDHKeyy = curve.mult(PrivateA * PrivateB, curve.g)print("Calulate(PrivateA * PrivateB * G) DHKey: (0x%x, 0x%x)" % (CalDHKeyx, CalDHKeyy))print_result_with_exp(CalDHKeyx == DHKey)def ecc_P256_test():print_header("ecc_P256_test")print_header("7.1.2 P-256 sample data")curve = ECC_P256print_header("7.1.2.1 P-256 data set 1")PrivateA = 0x3f49f6d4a3c55f3874c9b3e3d2103f504aff607beb40b7995899b8a6cd3c1abdPrivateB = 0x55188b3d32f6bb9a900afcfbeed4e72a59cb9ac2f19d7cfb6b4fdd49f47fc5fdPublicAx = 0x20b003d2f297be2c5e2c83a7e9f9a5b9eff49111acf4fddbcc0301480e359de6PublicAy = 0xdc809c49652aeb6d63329abf5a52155c766345c28fed3024741c8ed01589d28bPublicBx = 0x1ea1f0f01faf1d9609592284f19e4c0047b58afd8615a69f559077b22faaa190PublicBy = 0x4c55f33e429dad377356703a9ab85160472d1130e28e36765f89aff915b1214aDHKey = 0xec0234a357c8ad05341010a60a397d9b99796b13b4f866f1868d34f373bfa698ecc_P256_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, PublicBx, PublicBy, DHKey)print_header("7.1.2.2 P-256 data set 2")PrivateA = 0x06a516693c9aa31a6084545d0c5db641b48572b97203ddffb7ac73f7d0457663PrivateB = 0x529aa0670d72cd6497502ed473502b037e8803b5c60829a5a3caa219505530baPublicAx = 0x2c31a47b5779809ef44cb5eaaf5c3e43d5f8faad4a8794cb987e9b03745c78ddPublicAy = 0x919512183898dfbecd52e2408e43871fd021109117bd3ed4eaf8437743715d4fPublicBx = 0xf465e43ff23d3f1b9dc7dfc04da8758184dbc966204796eccf0d6cf5e16500ccPublicBy = 0x0201d048bcbbd899eeefc424164e33c201c2b010ca6b4d43a8a155cad8ecb279DHKey = 0xab85843a2f6d883f62e5684b38e307335fe6e1945ecd19604105c6f23221eb69ecc_P256_check(curve, PrivateA, PrivateB, PublicAx, PublicAy, PublicBx, PublicBy, DHKey)
测试结果如下，可以看出不管是A还是B，算出的DHKey都是相同的。
###################################################################################
# ecc_P192_test #
###################################################################################
###################################################################################
# 7.1.1.1 P-192 data set 1 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x15207009984421a6586f9fc3fe7e4329d2809ea51125f8ed, 0xb09d42b81bc5bd009f79e4b59dbbaa857fca856fb9f7ea25)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0xfb3ba2012c7e62466e486e229290175b4afebc13fdccee46, 0x54f2e4e8a2999bd1851496c98fba9e41024d1e8389132d8b)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0xfb3ba2012c7e62466e486e229290175b4afebc13fdccee46, 0x54f2e4e8a2999bd1851496c98fba9e41024d1e8389132d8b)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.2 P-192 data set 2 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x45571f027e0d690795d61560804da5de789a48f94ab4b07e, 0x220016e8a6bce74b45ffec1e664aaa0273b7cbd907a8e2b)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0xa20a34b5497332aa7a76ab135cc0c168333be309d463c0c0, 0x44c997511b562f85c0926b339ddd35d46aae75d6fa0d2e71)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0xa20a34b5497332aa7a76ab135cc0c168333be309d463c0c0, 0x44c997511b562f85c0926b339ddd35d46aae75d6fa0d2e71)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.3 P-192 data set 3 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x2ed35b430fa45f9d329186d754eeeb0495f0f653127f613d, 0x27e08db74e424395052ddae7e3d5a8fecb52a8039b735b73)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0x3b3986ba70790762f282a12a6d3bcae7a2ca01e25b87724e, 0xc3e683bebd838de05611d44ecd57d81378c2e377ad0eab18)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0x3b3986ba70790762f282a12a6d3bcae7a2ca01e25b87724e, 0xc3e683bebd838de05611d44ecd57d81378c2e377ad0eab18)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.4 P-192 data set 4 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0xf24a6899218fa912e7e4a8ba9357cb8182958f9fa42c968c, 0x7c0b8a9ebe6ea92e968c3a65f9f1a9716fe826ad88c97032)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0x4a78f83fba757c35f94abea43e92effdd2bc700723c61939, 0x3fa999dc821d239ad5390f4c4decac2851d67e218d44a236)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0x4a78f83fba757c35f94abea43e92effdd2bc700723c61939, 0x3fa999dc821d239ad5390f4c4decac2851d67e218d44a236)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.5 P-192 data set 5 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0xcbe3c629aceb41b73d475a79fbfe8c08cdc80ceec00ee7c9, 0xf9f70f7ae42abda4f33af56f7f6aa383354e453fa1a2bd18)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0x64d4fe35567e6ea0ca31f947e1533a635436d4870ce88c45, 0x4586ad2ce6ed306414f77eba36281d17d9d1dcfb218c25a5)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0x64d4fe35567e6ea0ca31f947e1533a635436d4870ce88c45, 0x4586ad2ce6ed306414f77eba36281d17d9d1dcfb218c25a5)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.6 P-192 data set 6 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0xeca2d8d30bbef3ba8b7d591fdb98064a6c7b870cdcebe67c, 0x2e4163a44f3ae26e70dae86f1bf786e1a5db5562a8ed9fee)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0x6433b36a7e9341940e78a63e31b3cf023282f7f1e3bf83bd, 0x1327a7de7d2fee828f64f08431f9972bee9ed3180600e275)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0x6433b36a7e9341940e78a63e31b3cf023282f7f1e3bf83bd, 0x1327a7de7d2fee828f64f08431f9972bee9ed3180600e275)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.7 P-192 data set 7 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x9f56a8aa27346d66652a546abacc7d69c17fd66e0853989f, 0xd7234c1464882250df7bbe67e0fa22aae475dc58af0c4210)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0xc67beda9baf3c96a30616bf87a7d0ae704bc969e5cad354b, 0xca8efba73a9190b9d136c0424f7ef401d2e69274e15a0f05)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0xc67beda9baf3c96a30616bf87a7d0ae704bc969e5cad354b, 0xca8efba73a9190b9d136c0424f7ef401d2e69274e15a0f05)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.8 P-192 data set 8 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x61c7f3c6f9e09f41423dce889de1973d346f2505a5a3b19b, 0x919972ff4cd6aed8a4821e3adc358b41f7be07ede20137df)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0x6931496eef2fcfb03e0b1eef515dd4e1b0115b8b241b0b84, 0x37405944a0a951fa7d45c174af6426455012b14b866c6571)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0x6931496eef2fcfb03e0b1eef515dd4e1b0115b8b241b0b84, 0x37405944a0a951fa7d45c174af6426455012b14b866c6571)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.9 P-192 data set 9 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x9f09c773adb8e7b66b5d986cd15b143341a66d824113c15f, 0xd2000a91738217ab8070a76c5f96c03de317dfab774f4837)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0xa518f3826bb5fa3d5bc37da4217296d5b6af51e5445c6625, 0xfd65bc92e97b218dfa592ef7e2c3da5e5597f199fa7a9a41)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0xa518f3826bb5fa3d5bc37da4217296d5b6af51e5445c6625, 0xfd65bc92e97b218dfa592ef7e2c3da5e5597f199fa7a9a41)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# 7.1.1.10 P-192 data set 10 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0xfa2b96d382cf894aeeb0bd985f3891e655a6315cd5060d03, 0xf7e8206d05c7255300cc56c88448158c497f2df596add7a2)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0x12a3343bb453bb5408da42d20c2d0fcc18ff078f56d9c68c, 0xb002a2d73645ea55363d194a7838ae8f37ef3c2f713e96d0)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0x12a3343bb453bb5408da42d20c2d0fcc18ff078f56d9c68c, 0xb002a2d73645ea55363d194a7838ae8f37ef3c2f713e96d0)
>>>>>>>>>> Pass <<<<<<<<<<
###################################################################################
# ecc_P256_test #
###################################################################################
###################################################################################
# 7.1.2 P-256 sample data #
###################################################################################
###################################################################################
# 7.1.2.1 P-256 data set 1 #
###################################################################################
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicA: (0x20b003d2f297be2c5e2c83a7e9f9a5b9eff49111acf4fddbcc0301480e359de6, 0xdc809c49652aeb6d63329abf5a52155c766345c28fed3024741c8ed01589d28b)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate PublicB: (0x1ea1f0f01faf1d9609592284f19e4c0047b58afd8615a69f559077b22faaa190, 0x4c55f33e429dad377356703a9ab85160472d1130e28e36765f89aff915b1214a)
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0xec0234a357c8ad05341010a60a397d9b99796b13b4f866f1868d34f373bfa698, 0x1097c25e6d6e79b669982feca19f50195e0dd493032471c7f1bdfb7ddce7e2b1)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateB * PublicA) DHKey: (0xab85843a2f6d883f62e5684b38e307335fe6e1945ecd19604105c6f23221eb69, 0x58fa9064062cc53073e1ab0a7690d1f955c24c9a98ce9df28c5908e1b36fd5fc)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PublicB) DHKey: (0xab85843a2f6d883f62e5684b38e307335fe6e1945ecd19604105c6f23221eb69, 0x58fa9064062cc53073e1ab0a7690d1f955c24c9a98ce9df28c5908e1b36fd5fc)
>>>>>>>>>> Pass <<<<<<<<<<
Calulate(PrivateA * PrivateB * G) DHKey: (0xab85843a2f6d883f62e5684b38e307335fe6e1945ecd19604105c6f23221eb69, 0x58fa9064062cc53073e1ab0a7690d1f955c24c9a98ce9df28c5908e1b36fd5fc)
>>>>>>>>>> Pass <<<<<<<<<<
SMP CRYPTOGRAPHIC TOOLBOX实现
在Core Spec v5.4 P1549中定义了一系列用于配对的算法库。按照Legacy Pairing和Secure Connection Pairing所使用的函数各不相同。
ah用于创建一个24位的哈希值，用于随机地址的创建和解析。
下列加密函数被定义为支持LE Legacy Pairing过程。
-
c1用于生成配对过程中使用的确认值。 -
s1用于在配对过程中生成STK。
以下是为支持LE Secure Connection Pairing过程而定义的加密函数连接的配对过程。
-
f4用于在配对过程中产生确认值。 -
f5用于在配对过程中生成LTK和MacKey。 -
f6用于在配对过程中的认证阶段2中生成检查值。 -
g2用于在配对过程中的认证阶段1中生成6位数的数字比较值。 -
h6用于从源自安全连接的BR/EDR链接密钥中生成LE LTK，并用于从源自安全连接的LE LTK中生成BR/EDR链接密钥。 -
h7用于生成中间密钥，同时从源自安全连接的BR/EDR链接密钥生成LE LTK，并从源自安全连接的LE LTK生成BR/EDR链接密钥。
ah函数实现
概述
用户生成RPA地址中hash值，输入参数为：
其中r'如下构成，由padding和r共同构成128bits。
函数缩写如下，其实就是AES-128运算后，保留低24bit。
算法实现
如下所示，输入k和r，最终输出24bit的ah值。
# Random address hash function ah.
# k is 128 bits
# r is 24 bits
# padding is 104 bits
def smp_ah(k, r):print("k: %s" % (print_hex_big(k)))print("r: %s" % (print_hex_big(r)))padding = bytes.fromhex('00 00 00 00 00 00 00 00 00 00 00 00 00')# r’ = padding || rr = combine_byte_array(padding, r)print("r': %s" % (print_hex_big(r)))# ah(k, r) = e(k, r’) mod 2^24ah = smp_e(k, r)print("ah_full: %s" % (print_hex_big(ah)))ah = ah[0:3]print("ah: %s" % (print_hex_big(ah)))return ah
测试
参考Core Spec v5.4 P1644中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_ah_test():print_header("smp_ah_test")print_header("D.7 ah RANDOM ADDRESS HASH FUNCTIONS")# IRK ec0234a3 57c8ad05 341010a6 0a397d9b# prand 00000000 00000000 00000000 00708194# M 00000000 00000000 00000000 00708194# AES_128 159d5fb7 2ebe2311 a48c1bdc c40dfbaa# ah 0dfbaak = get_bytes_from_big_eddian_string('ec0234a3 57c8ad05 341010a6 0a397d9b')r = get_bytes_from_big_eddian_string('708194')ah = smp_ah(k, r)ah_exp = get_bytes_from_big_eddian_string('0dfbaa')print_result_with_exp(ah == ah_exp)
测试结果如下：
###################################################################################
# smp_ah_test #
###################################################################################
###################################################################################
# D.7 ah RANDOM ADDRESS HASH FUNCTIONS #
###################################################################################
k: 0xec0234a357c8ad05341010a60a397d9b
r: 0x708194
r': 0x00000000000000000000000000708194
ah_full: 0x159d5fb72ebe2311a48c1bdcc40dfbaa
ah: 0x0dfbaa
>>>>>>>>>> Pass <<<<<<<<<<
LE Legacy Pairing相关函数
注意，LE Legacy Pairing过程只用到了AES-128的加密函数。

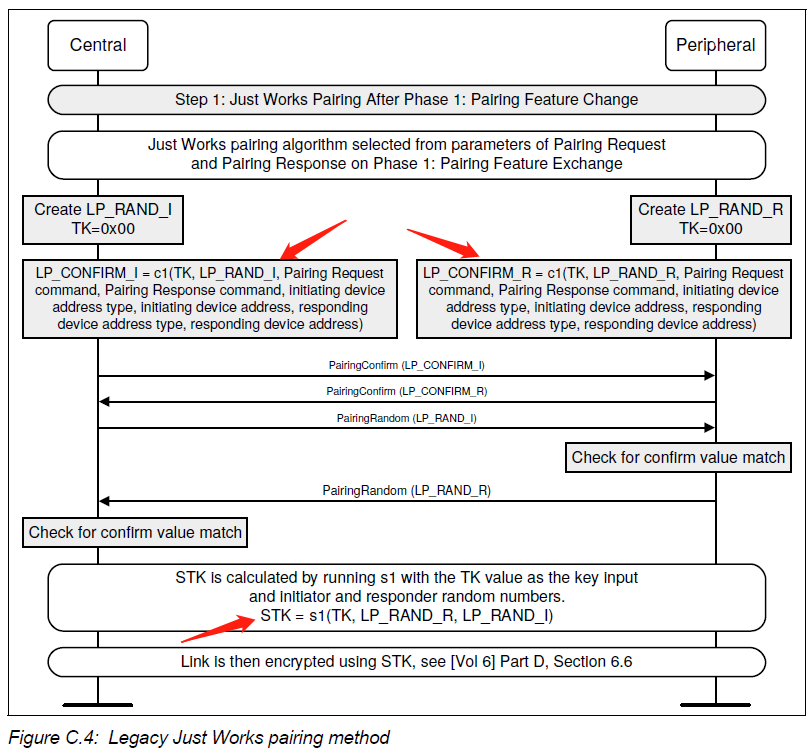

以Just Works为例，显示c1和s1函数使用的位置和传入的参数。
c1函数实现
概述
用于Legacy Pairing中的确认值计算，输入参数为：
其中p1如下构成，由多个参数共同构成128bits。
其中p2如下构成，由多个参数共同构成128bits。
函数缩写如下，其实就是进行2次AES-128运算，得到128bits的确认值。
算法实现
如下所示，输入参数后，最终输出24bit的ah值。
# Confirm value generation function c1 for LE legacy pairing
# k is 128 bits
# r is 128 bits
# pres is 56 bits
# preq is 56 bits
# iat is 1 bit
# ia is 48 bits
# rat is 1 bit
# ra is 48 bits
# padding is 32 zero bits
def smp_c1(k, r, pres, preq, iat, ia, rat, ra):print("k: %s" % (print_hex_big(k)))print("r: %s" % (print_hex_big(r)))print("pres: %s" % (print_hex_big(pres)))print("preq: %s" % (print_hex_big(preq)))print("iat: %s" % (print_hex_big(iat)))print("ia: %s" % (print_hex_big(ia)))print("rat: %s" % (print_hex_big(rat)))print("ra: %s" % (print_hex_big(ra)))# iat is concatenated with 7 zero bits to create iat’ which is 8 bits in length. iat is the least significant bit of iat’.# rat is concatenated with 7 zero bits to create rat’ which is 8 bits in length. rat is the least significant bit of rat’.# p1 = pres || preq || rat’ || iat’p1 = combine_byte_array(combine_byte_array(combine_byte_array(pres, preq), rat), iat)print("p1: %s" % (print_hex_big(p1)))padding = bytes.fromhex('00 00 00 00')# p2 = padding || ia || rap2 = combine_byte_array(combine_byte_array(padding, ia), ra)print("p2: %s" % (print_hex_big(p2)))# c1 (k, r, preq, pres, iat, rat, ia, ra) = e(k, e(k, r XOR p1) XOR p2)c1 = smp_e(k, xor_array(smp_e(k, xor_array(r, p1)), p2))print("c1: %s" % (print_hex_big(c1)))return c1
测试
参考Core Spec v5.4 P1551中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_c1_test():print_header("smp_c1_test")k = get_bytes_from_big_eddian_string('00000000000000000000000000000000')r = get_bytes_from_big_eddian_string('5783D52156AD6F0E6388274EC6702EE0')pres = get_bytes_from_big_eddian_string('05000800000302')preq = get_bytes_from_big_eddian_string('07071000000101')iat = get_bytes_from_big_eddian_string('01')ia = get_bytes_from_big_eddian_string('A1A2A3A4A5A6')rat = get_bytes_from_big_eddian_string('00')ra = get_bytes_from_big_eddian_string('B1B2B3B4B5B6')c1 = smp_c1(k, r, pres, preq, iat, ia, rat, ra)c1_exp = get_bytes_from_big_eddian_string('1E1E3FEF878988EAD2A74DC5BEF13B86')print_result_with_exp(c1 == c1_exp)
测试结果如下：
###################################################################################
# smp_c1_test #
###################################################################################
k: 0x00000000000000000000000000000000
r: 0x5783d52156ad6f0e6388274ec6702ee0
pres: 0x05000800000302
preq: 0x07071000000101
iat: 0x01
ia: 0xa1a2a3a4a5a6
rat: 0x00
ra: 0xb1b2b3b4b5b6
p1: 0x05000800000302070710000001010001
p2: 0x00000000a1a2a3a4a5a6b1b2b3b4b5b6
c1: 0x1e1e3fef878988ead2a74dc5bef13b86
>>>>>>>>>> Pass <<<<<<<<<<
s1函数实现
概述
用于Legacy Pairing中的Key生成，输入参数为：
其中r'如下构成，而r1'取r1的低64bits；和``r2’取r2的低64bits。
函数缩写如下，其实就是进行AES-128运算，得到128bits的确认值。
算法实现
如下所示，输入参数后，最终输出128bit的s1值。
# Key generation function s1 for LE legacy pairing
# k is 128 bits
# r1 is 128 bits
# r2 is 128 bits
def smp_s1(k, r1, r2):print("k: %s" % (print_hex_big(k)))print("r1: %s" % (print_hex_big(r1)))print("r2: %s" % (print_hex_big(r2)))# The most significant 64-bits of r1 are discarded to generate r1’ # and the most significant 64-bits of r2 are discarded to generate r2’.# r’ = r1’ || r2’r = combine_byte_array(r1[0:8], r2[0:8])print("r': %s" % (print_hex_big(r)))# s1(k, r1, r2) = e(k, r’)s1 = smp_e(k, r)print("s1: %s" % (print_hex_big(s1)))return s1
测试
参考Core Spec v5.4 P1551中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_s1_test():print_header("smp_s1_test")k = get_bytes_from_big_eddian_string('00000000000000000000000000000000')r1 = get_bytes_from_big_eddian_string('000F0E0D0C0B0A091122334455667788')r2 = get_bytes_from_big_eddian_string('010203040506070899AABBCCDDEEFF00')s1 = smp_s1(k, r1, r2)s1_exp = get_bytes_from_big_eddian_string('9a1fe1f0e8b0f49b5b4216ae796da062')print_result_with_exp(s1 == s1_exp)
测试结果如下：
###################################################################################
# smp_s1_test #
###################################################################################
k: 0x00000000000000000000000000000000
r1: 0x000f0e0d0c0b0a091122334455667788
r2: 0x010203040506070899aabbccddeeff00
r': 0x112233445566778899aabbccddeeff00
s1: 0x9a1fe1f0e8b0f49b5b4216ae796da062
>>>>>>>>>> Pass <<<<<<<<<<
LE Secure Connection Pairing相关函数
注意，LE Secure Connection Pairing过程只用到了AES-CMAC函数，DHKey的生成用到了ECC P256（椭圆曲线加密）。
以Just Works为例，显示c1和s1函数使用的位置和传入的参数。

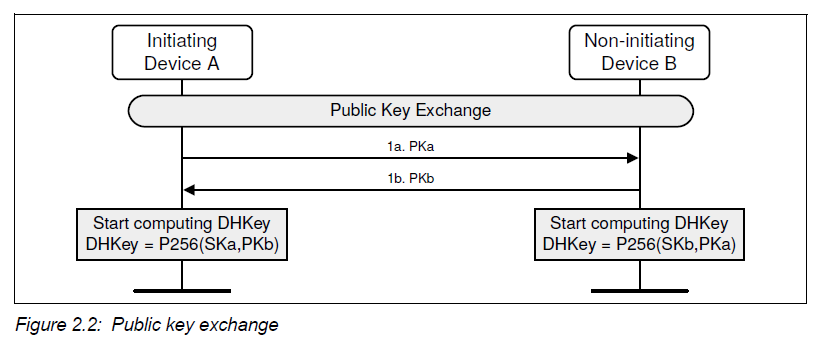

- Step1：是交互Public Key，然后使用ECC P256（椭圆曲线加密）对DHKey进行计算。

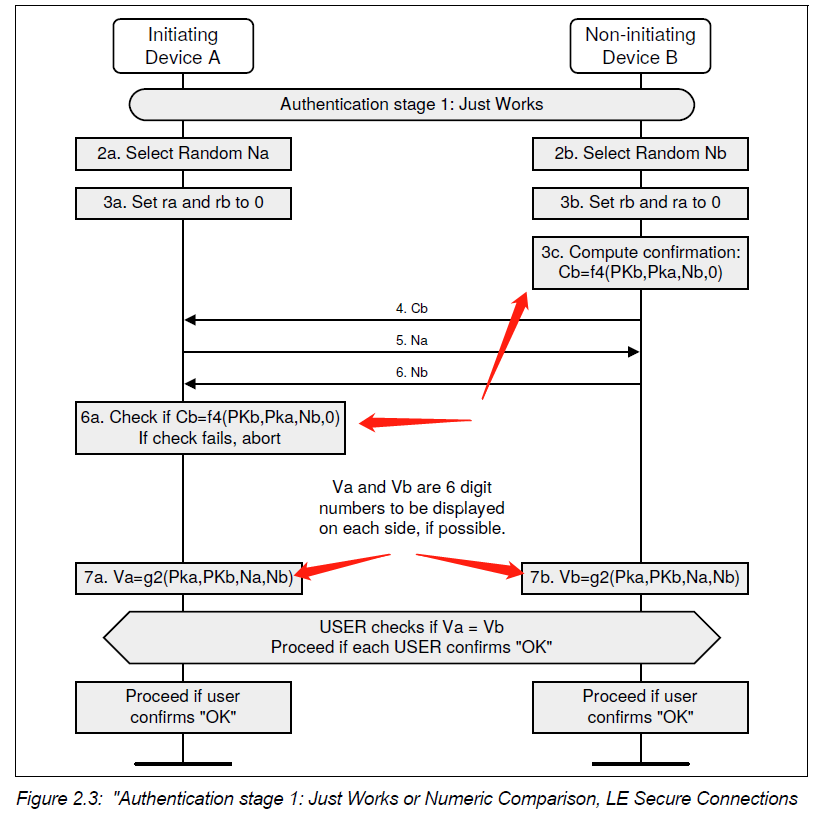

- Step2，显示在Just Works模式下，认证阶段1中
f4和g2函数使用的位置和传入的参数。

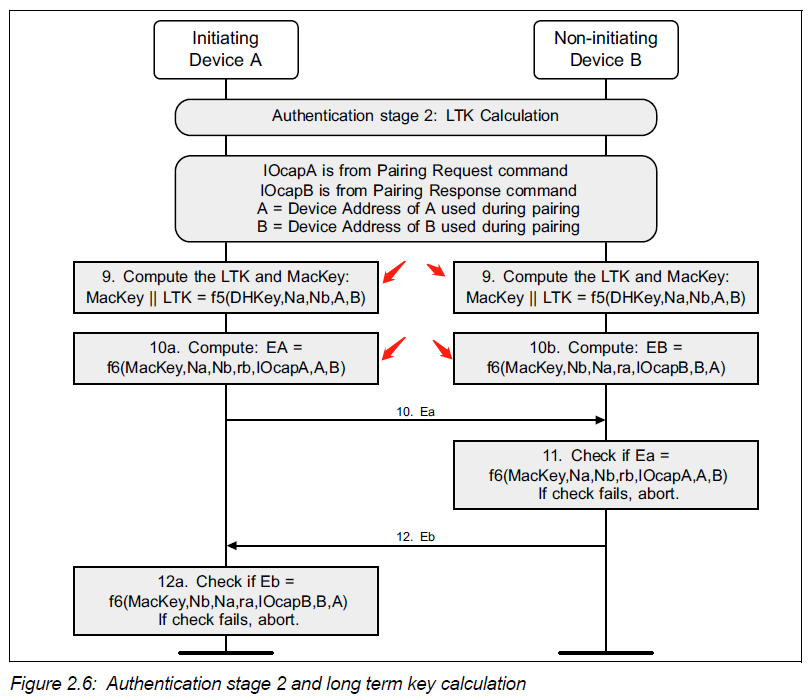

- Step3，显示在在认证阶段2中
f5和f6函数使用的位置和传入的参数。
- Step4，用
h6和h7函数进行LTK的转换，由于这里没有经典蓝牙的东西，暂不展开。
f4函数实现
概述
用于Secure Connection Pairing中的确认值计算，输入参数为：
函数缩写如下，其实就是进行1次AES-CMAC运算，得到128bits的确认值。
算法实现
如下所示，输入参数后，最终输出128bit的f4值。
# LE Secure Connections confirm value generation function f4
# U is 256 bits
# V is 256 bits
# X is 128 bits
# Z is 8 bits
def smp_f4(U, V, X, Z):print("U: %s" % (print_hex_big(U)))print("V: %s" % (print_hex_big(V)))print("X: %s" % (print_hex_big(X)))print("Z: %s" % (print_hex_big(Z)))# The least significant octet of Z becomes the least significant octet of the AESCMAC# input message m and the most significant octet of U becomes the most# significant octet of the AES-CMAC input message m.# f4(U, V, X, Z) = AES-CMACX (U || V || Z)m = combine_byte_array(combine_byte_array(U, V), Z)print("m: %s" % (print_hex_big(m)))f4 = smp_aes_cmac(X, m)print("f4: %s" % (print_hex_big(f4)))return f4
测试
参考Core Spec v5.4 P1642中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_f4_test():print_header("smp_f4_test")print_header("D.2 f4 LE SC CONFIRM VALUE GENERATION FUNCTION")U = get_bytes_from_big_eddian_string('20b003d2 f297be2c 5e2c83a7 e9f9a5b9 eff49111 acf4fddb cc030148 0e359de6')V = get_bytes_from_big_eddian_string('55188b3d 32f6bb9a 900afcfb eed4e72a 59cb9ac2 f19d7cfb 6b4fdd49 f47fc5fd')X = get_bytes_from_big_eddian_string('d5cb8454 d177733e ffffb2ec 712baeab')Z = get_bytes_from_big_eddian_string('00')f4 = smp_f4(U, V, X, Z)f4_exp = get_bytes_from_big_eddian_string('f2c916f1 07a9bd1c f1eda1be a974872d')print_result_with_exp(f4 == f4_exp)
测试结果如下：
###################################################################################
# smp_f4_test #
###################################################################################
###################################################################################
# D.2 f4 LE SC CONFIRM VALUE GENERATION FUNCTION #
###################################################################################
U: 0x20b003d2f297be2c5e2c83a7e9f9a5b9eff49111acf4fddbcc0301480e359de6
V: 0x55188b3d32f6bb9a900afcfbeed4e72a59cb9ac2f19d7cfb6b4fdd49f47fc5fd
X: 0xd5cb8454d177733effffb2ec712baeab
Z: 0x00
m: 0x20b003d2f297be2c5e2c83a7e9f9a5b9eff49111acf4fddbcc0301480e359de655188b3d32f6bb9a900afcfbeed4e72a59cb9ac2f19d7cfb6b4fdd49f47fc5fd00
f4: 0xf2c916f107a9bd1cf1eda1bea974872d
>>>>>>>>>> Pass <<<<<<<<<<
f5函数实现
概述
用于Secure Connection Pairing中的KEY计算，输入参数为：
用于AES-CMAC运算的Key(T)计算如下：
其中SALT为128bits的固定值：
输入的参数中keyID是“btle”对应的ASCII，也就是0x62746C65。
函数缩写如下，其实就是进行2次AES-CMAC运算，分别得到128bits的MacKey和128bits的LTK。
算法实现
如下所示，输入参数后，最终输出128bits的MacKey和128bits的LTK。
# LE Secure Connections key generation function f5
# W is 256 bits
# N1 is 128 bits
# N2 is 128 bits
# A1 is 56 bits
# A2 is 56 bits
def smp_f5(W, N1, N2, A1, A2):print("W: %s" % (print_hex_big(W)))print("N1: %s" % (print_hex_big(N1)))print("N2: %s" % (print_hex_big(N2)))print("A1: %s" % (print_hex_big(A1)))print("A2: %s" % (print_hex_big(A2)))SALT = get_bytes_from_big_eddian_string('6C88 8391 AAF5 A538 6037 0BDB 5A60 83BE')keyID = get_bytes_from_big_eddian_string('62746C65')# T = AES-CMACSALT (W)T = smp_aes_cmac(SALT, W)print("T: %s" % (print_hex_big(T)))# f5(W, N1, N2, A1, A2) = AES-CMACT (Counter = 0 || keyID || N1 || N2 || A1 ||# A2 || Length = 256) || AES-CMACT (Counter = 1 || keyID || N1 || N2 || A1 ||# A2 || Length = 256)# MacKey || LTK = f5(DHKey, Nc, Np, BD_ADDR_C, BD_ADDR_P)# MacKey = AES-CMACT (Counter = 0 || keyID || N1 || N2 || A1 || A2 || Length = 256)Counter = get_bytes_from_big_eddian_string('00')Length = get_bytes_from_big_eddian_string('01 00')m = combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(Counter, keyID), N1), N2), A1), A2), Length)MacKey = smp_aes_cmac(T, m)print("MacKey: %s" % (print_hex_big(MacKey)))# LTK = AES-CMACT (Counter = 1 || keyID || N1 || N2 || A1 || A2 || Length = 256)Counter = get_bytes_from_big_eddian_string('01')Length = get_bytes_from_big_eddian_string('01 00')m = combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(Counter, keyID), N1), N2), A1), A2), Length)LTK = smp_aes_cmac(T, m)print("LTK: %s" % (print_hex_big(LTK)))return MacKey, LTK
测试
参考Core Spec v5.4 P1642中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_f5_test():print_header("smp_f5_test")print_header("D.3 f5 LE SC KEY GENERATION FUNCTION")W = get_bytes_from_big_eddian_string('ec0234a3 57c8ad05 341010a6 0a397d9b 99796b13 b4f866f1 868d34f3 73bfa698')N1 = get_bytes_from_big_eddian_string('d5cb8454 d177733e ffffb2ec 712baeab')N2 = get_bytes_from_big_eddian_string('a6e8e7cc 25a75f6e 216583f7 ff3dc4cf')A1 = get_bytes_from_big_eddian_string('00561237 37bfce')A2 = get_bytes_from_big_eddian_string('00a71370 2dcfc1')MacKey, LTK = smp_f5(W, N1, N2, A1, A2)MacKey_exp = get_bytes_from_big_eddian_string('2965f176 a1084a02 fd3f6a20 ce636e20')print_result_with_exp(MacKey == MacKey_exp)LTK_exp = get_bytes_from_big_eddian_string('69867911 69d7cd23 980522b5 94750a38')print_result_with_exp(LTK == LTK_exp)
测试结果如下：
###################################################################################
# smp_f5_test #
###################################################################################
###################################################################################
# D.3 f5 LE SC KEY GENERATION FUNCTION #
###################################################################################
W: 0xec0234a357c8ad05341010a60a397d9b99796b13b4f866f1868d34f373bfa698
N1: 0xd5cb8454d177733effffb2ec712baeab
N2: 0xa6e8e7cc25a75f6e216583f7ff3dc4cf
A1: 0x0056123737bfce
A2: 0x00a713702dcfc1
T: 0x3c128f20de88328897624bdb8dac6989
MacKey: 0x2965f176a1084a02fd3f6a20ce636e20
LTK: 0x6986791169d7cd23980522b594750a38
>>>>>>>>>> Pass <<<<<<<<<<
>>>>>>>>>> Pass <<<<<<<<<<
f6函数实现
概述
用于Secure Connection Pairing中的校验值计算，输入参数为：
函数缩写如下，其实就是进行AES-CMAC运算，得到128bits的校验值。
算法实现
如下所示，输入参数后，最终输出128bits的校验值f6。
# LE Secure Connections check value generation function f6
# W is 128 bits
# N1 is 128 bits
# N2 is 128 bits
# R is 128 bits
# IOcap is 24 bits
# A1 is 56 bits
# A2 is 56 bits
def smp_f6(W, N1, N2, R, IOcap, A1, A2):print("W: %s" % (print_hex_big(W)))print("N1: %s" % (print_hex_big(N1)))print("N2: %s" % (print_hex_big(N2)))print("R: %s" % (print_hex_big(R)))print("IOcap: %s" % (print_hex_big(IOcap)))print("A1: %s" % (print_hex_big(A1)))print("A2: %s" % (print_hex_big(A2)))m = combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(combine_byte_array(N1, N2), R), IOcap), A1), A2)print("m: %s" % (print_hex_big(m)))# f6(W, N1, N2, R, IOcap, A1, A2) = AES-CMACW (N1 || N2 || R || IOcap || A1 || A2)f6 = smp_aes_cmac(W, m)print("f6: %s" % (print_hex_big(f6)))return f6
测试
参考Core Spec v5.4 P1643中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_f6_test():print_header("smp_f6_test")print_header("D.4 f6 LE SC CHECK VALUE GENERATION FUNCTION")W = get_bytes_from_big_eddian_string('2965f176 a1084a02 fd3f6a20 ce636e20')N1 = get_bytes_from_big_eddian_string('d5cb8454 d177733e ffffb2ec 712baeab')N2 = get_bytes_from_big_eddian_string('a6e8e7cc 25a75f6e 216583f7 ff3dc4cf')R = get_bytes_from_big_eddian_string('12a3343b b453bb54 08da42d2 0c2d0fc8')IOcap = get_bytes_from_big_eddian_string('010102')A1 = get_bytes_from_big_eddian_string('00561237 37bfce')A2 = get_bytes_from_big_eddian_string('00a71370 2dcfc1')f6 = smp_f6(W, N1, N2, R, IOcap, A1, A2)f6_exp = get_bytes_from_big_eddian_string('e3c47398 9cd0e8c5 d26c0b09 da958f61')print_result_with_exp(f6 == f6_exp)
测试结果如下：
###################################################################################
# smp_f6_test #
###################################################################################
###################################################################################
# D.4 f6 LE SC CHECK VALUE GENERATION FUNCTION #
###################################################################################
W: 0x2965f176a1084a02fd3f6a20ce636e20
N1: 0xd5cb8454d177733effffb2ec712baeab
N2: 0xa6e8e7cc25a75f6e216583f7ff3dc4cf
R: 0x12a3343bb453bb5408da42d20c2d0fc8
IOcap: 0x010102
A1: 0x0056123737bfce
A2: 0x00a713702dcfc1
m: 0xd5cb8454d177733effffb2ec712baeaba6e8e7cc25a75f6e216583f7ff3dc4cf12a3343bb453bb5408da42d20c2d0fc80101020056123737bfce00a713702dcfc1
f6: 0xe3c473989cd0e8c5d26c0b09da958f61
>>>>>>>>>> Pass <<<<<<<<<<
g2函数实现
概述
用于Secure Connection Pairing中的数值比较值计算，输入参数为：
函数缩写如下，其实就是进行AES-CMAC运算，并只取低32bits的数值。
最终使用的数值比较值按照如下公式获取，确保最大6个数字。如，g2输出为0x012eb72a，对应十进制为19838762最终的数值比较值为：838762。
算法实现
如下所示，输入参数后，最终输出32bits的校验值g2。
# LE Secure Connections numeric comparison value generation function g2
# U is 256 bits
# V is 256 bits
# X is 128 bits
# Y is 128 bits
def smp_g2(U, V, X, Y):print("U: %s" % (print_hex_big(U)))print("V: %s" % (print_hex_big(V)))print("X: %s" % (print_hex_big(X)))print("Y: %s" % (print_hex_big(Y)))# g2(U, V, X, Y) = AES-CMACX(U || V || Y) mod 232m = combine_byte_array(combine_byte_array(U, V), Y)print("m: %s" % (print_hex_big(m)))g2 = smp_aes_cmac(X, m)[0:4]print("g2: %s" % (print_hex_big(g2)))return g2
测试
参考Core Spec v5.4 P1643中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_g2_test():print_header("smp_g2_test")print_header("D.5 g2 LE SC NUMERIC COMPARISON GENERATION FUNCTION")U = get_bytes_from_big_eddian_string('20b003d2 f297be2c 5e2c83a7 e9f9a5b9 eff49111 acf4fddb cc030148 0e359de6')V = get_bytes_from_big_eddian_string('55188b3d 32f6bb9a 900afcfb eed4e72a 59cb9ac2 f19d7cfb 6b4fdd49 f47fc5fd')X = get_bytes_from_big_eddian_string('d5cb8454 d177733e ffffb2ec 712baeab')Y = get_bytes_from_big_eddian_string('a6e8e7cc 25a75f6e 216583f7 ff3dc4cf')g2 = smp_g2(U, V, X, Y)# Compare Value = g2 (U, V, X, Y) mod 106Compare_Value = int(print_hex_big(g2), 16) % 1000000print("Compare_Value: %s" % (Compare_Value))g2_exp = get_bytes_from_big_eddian_string('2f9ed5ba')print_result_with_exp(g2 == g2_exp)
测试结果如下：
###################################################################################
# smp_g2_test #
###################################################################################
###################################################################################
# D.5 g2 LE SC NUMERIC COMPARISON GENERATION FUNCTION #
###################################################################################
U: 0x20b003d2f297be2c5e2c83a7e9f9a5b9eff49111acf4fddbcc0301480e359de6
V: 0x55188b3d32f6bb9a900afcfbeed4e72a59cb9ac2f19d7cfb6b4fdd49f47fc5fd
X: 0xd5cb8454d177733effffb2ec712baeab
Y: 0xa6e8e7cc25a75f6e216583f7ff3dc4cf
m: 0x20b003d2f297be2c5e2c83a7e9f9a5b9eff49111acf4fddbcc0301480e359de655188b3d32f6bb9a900afcfbeed4e72a59cb9ac2f19d7cfb6b4fdd49f47fc5fda6e8e7cc25a75f6e216583f7ff3dc4cf
g2: 0x2f9ed5ba
Compare_Value: 938554
>>>>>>>>>> Pass <<<<<<<<<<
h6函数实现
概述
用于Secure Connection Pairing中的Link Key转换，输入参数为：
函数缩写如下，其实就是进行AES-CMAC运算。
算法实现
如下所示，输入参数后，最终输出128bits的新Key h6。
# Link key conversion function h6
# W is 128 bits
# keyID is 32 bits
def smp_h6(W, keyID):print("W: %s" % (print_hex_big(W)))print("keyID: %s" % (print_hex_big(keyID)))# h6(W, keyID) = AES-CMACW(keyID)h6 = smp_aes_cmac(W, keyID)print("h6: %s" % (print_hex_big(h6)))return h6
测试
参考Core Spec v5.4 P1643中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_h6_test():print_header("smp_h6_test")print_header("D.6 h6 LE SC LINK KEY CONVERSION FUNCTION")W = get_bytes_from_big_eddian_string('ec0234a3 57c8ad05 341010a6 0a397d9b')keyID = get_bytes_from_big_eddian_string('6c656272')h6 = smp_h6(W, keyID)h6_exp = get_bytes_from_big_eddian_string('2d9ae102 e76dc91c e8d3a9e2 80b16399')print_result_with_exp(h6 == h6_exp)
测试结果如下：
###################################################################################
# smp_h6_test #
###################################################################################
###################################################################################
# D.6 h6 LE SC LINK KEY CONVERSION FUNCTION #
###################################################################################
W: 0xec0234a357c8ad05341010a60a397d9b
keyID: 0x6c656272
h6: 0x2d9ae102e76dc91ce8d3a9e280b16399
>>>>>>>>>> Pass <<<<<<<<<<
h7函数实现
概述
用于Secure Connection Pairing中的Link Key转换，输入参数为：
函数缩写如下，其实就是进行AES-CMAC运算。
算法实现
如下所示，输入参数后，最终输出128bits的新Key h7。
# Link key conversion function h7
# SALT is 32 bits
# W is 128 bits
def smp_h7(SALT, W):print("SALT: %s" % (print_hex_big(SALT)))print("W: %s" % (print_hex_big(W)))# h7(SALT, W) = AES-CMACSALT(W)h7 = smp_aes_cmac(SALT, W)print("h7: %s" % (print_hex_big(h7)))return h7
测试
参考Core Spec v5.4 P1644中写的测试用例进行测试。注意测试用例中的参数是大端的。
def smp_h7_test():print_header("smp_h7_test")print_header("D.8 h7 LE SC LINK KEY CONVERSION FUNCTION")SALT = get_bytes_from_big_eddian_string('00000000 00000000 00000000 746D7031')W = get_bytes_from_big_eddian_string('ec0234a3 57c8ad05 341010a6 0a397d9b')h7 = smp_h6(SALT, W)h7_exp = get_bytes_from_big_eddian_string('fb173597 c6a3c0ec d2998c2a 75a57011')print_result_with_exp(h7 == h7_exp)
测试结果如下：
###################################################################################
# smp_h7_test #
###################################################################################
###################################################################################
# D.8 h7 LE SC LINK KEY CONVERSION FUNCTION #
###################################################################################
W: 0x000000000000000000000000746d7031
keyID: 0xec0234a357c8ad05341010a60a397d9b
h6: 0xfb173597c6a3c0ecd2998c2a75a57011
>>>>>>>>>> Pass <<<<<<<<<<
LE和加密相关HCI
从上述分析可以看出，LE用了对称加密中的AES-128、AES-CMAC和AES-CCM；非对称加密中的ECC P256算法。
按照Host/Controller分层，Host需要用到对称加密中的AES-128和AES-CMAC；非对称加密中的ECC P256。其中AES-CMAC又是由AES-128实现。
AES-128实现

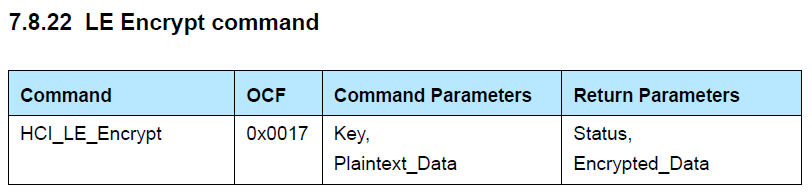

当采用多Host+Controller分层时，Controller因为必须要实现AES-CCM，必然实现了AES-128算法，所以Host为省Code Size无需再实现AES-128，并且因为Controller一般是有硬件加速，其性能也更好。通过HCI_LE_Encrypt Command(Opcode: 0x2017)输入一个Key和一个明文，即可在Command Complete Event得到密文。
ECC实现
从之前介绍可以看到ECC原理和其应用场景，在python中由于其原生支持大数乘法，所以代码写起来很小也直观。但是在C语言中想实现256bit的数值运算会非常麻烦，而且运算量也很大。实际ECC使用频次并不高，而且Controller芯片一般有硬件加速支持，完全没必要Host去实现相应的算法。
总结ECDH使用，其可以抽象为两个行为：
公私钥对生成

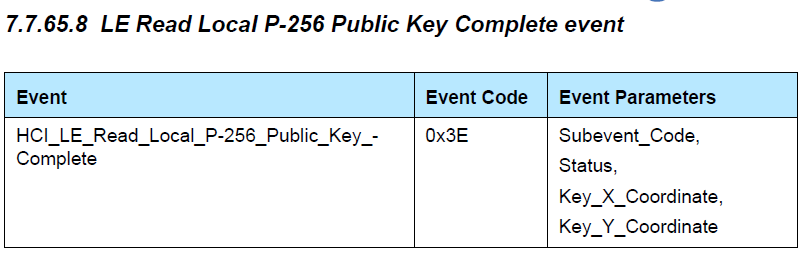

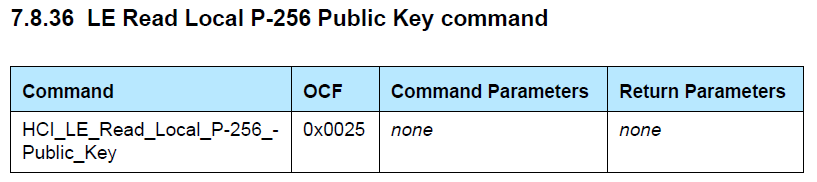

通过HCI_LE_Read_Local_P-256_Public_Key Command(Opcode: 0x2025)生成一个秘钥对，并通过HCI_LE_Read_Local_P-256_Public_Key_Complete Event接收当前Controller的P256公钥信息。
注意，出于安全考虑，HCI接口并不会告知Host当前Controller所使用的的私钥信息。
DHKey计算

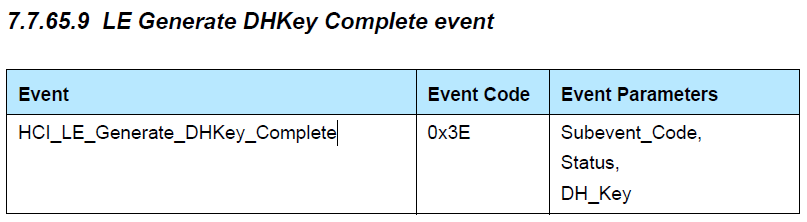

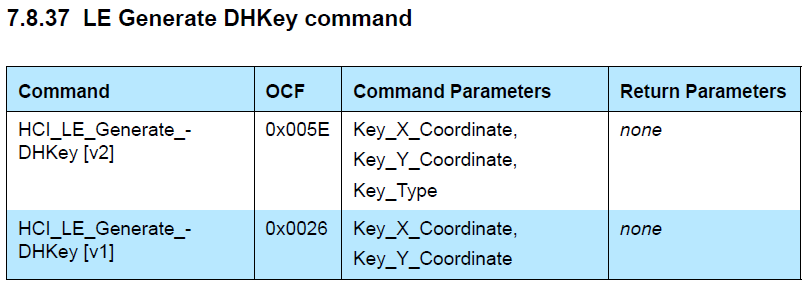

通过HCI_LE_Generate_DHKey Command(Opcode: 0x2026)输入对端的公钥信息，由Controller计算生成DHKey，并通过HCI_LE_Generate_DHKey_Complete event接收当前Controller的计算所得的DHKey信息。
本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
