体素化方法

体素化能够对模型进行简化，得到均匀的网格，在求模型的测地线，求交等过程中有较好的应用。个人理解，把体素化分为基于CPU的方法和基于GPU渲染的方法。输入是三角面片，输出体素化格子。

直接使用三角形求交的方法见
3D模型体素化（Voxelization）过程实现与分析（一）

使用三角形求交的方法，体素化计算量与三角形的数量，体素分辨率直接相关。当三角形数量增多，分辨率增大时，计算量将急剧增加，计算十分缓慢。
本文介绍使用OpenGL快速计算体素化的方法，使用渲染管线中的片段着色器，将三角形与体素的求交转化为采样点与体素的求交。运用片元的并行性，快速得到体素化结果。

原理展示

1. 计算模型的包围盒

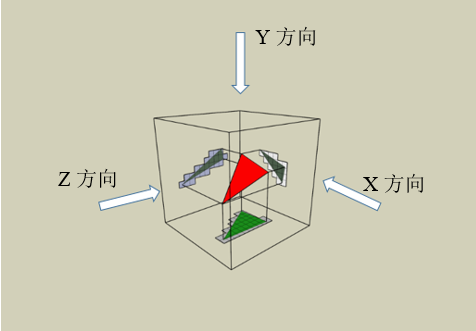

2. 在包围盒外部设置相机，最好是用正交相机，进行投影
3. 对于投影后的片元，计算每个片元的三维位置对应的体素【注意，深度测试前所有的片元都不会被丢弃】

实现过程

使用Buffer

这里需要从着色器回传会体素占用信息，使用一个一维的数组来展开三维的体素位置。uniform对于着色器是只读的。因此使用Buffer，着色器是可读写的，同时Buffer也允许使用较大的空间。

着色器

1. 由于着色器是并行的，使用原子操作来实现同步。
2. 所有从顶点着色器到片元着色器中的变量都会被插值，因此可以直接从顶点着色器计算三维坐标，传入到片元着色器。
3. 片元着色器根据坐标位置，直接计算体素坐标，写入到数组中。

读取体素坐标

在CPU中读取Buffer数组，解析出体素化结果。

实现代码

顶点着色器

#version 430 core
layout (location=0) in vec3 aPos;
layout (location=1) in vec3 aNormal;
layout (location=2) in vec2 aTexture;out vec3 FragPos;
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;void main()
{	FragPos = aPos;		// 局部坐标gl_Position = projection *view *model *vec4(aPos,1.0);
}

片元着色器

#version 430 coreout vec4 FragColor;in vec3 FragPos;layout (std430, binding =0) buffer CountBuffer{int cnts[];
};uniform vec3 box_min;
uniform float interval;		// 步长
uniform vec3 xyz;			// 分辨率
uniform int pass;void main()
{if(pass ==0){   int x = int((FragPos.x-box_min.x)/interval);int y = int((FragPos.y-box_min.y)/interval);int z = int((FragPos.z-box_min.z)/interval);int idx = int(y *(xyz.z *xyz.x) + z *xyz.x + x);    atomicAdd(cnts[idx], 1);}FragColor = vec4(1, 0, 0, 1);
}

CPU读取

glBindBuffer(GL_SHADER_STORAGE_BUFFER, cntBO);		// 获取buffer指针
int * ptr = (int *)(glMapBuffer(GL_SHADER_STORAGE_BUFFER, GL_READ_ONLY));
// cout << "error node: " << glGetError() << endl;
vector<glm::vec3> pos;		// 体素位置
vector<glm::ivec3> idx;		// 体素索引
if (ptr != NULL)
{for (int i = 0; i < cnts.size(); ++i){if (*(ptr + i)){int y1 = i / (x*z);int z1 = (i - y1 *x*z) / x;int x1 = (i - y1*x*z - z1*x);pos.push_back(box_min + glm::vec3(x1*width, y1*width, z1*width));idx.push_back(glm::ivec3(x1, y1, z1));}}
}
else
{Error("read buffer data error");
}
glUnmapBuffer(cntBO);
glBindBuffer(GL_SHADER_STORAGE_BUFFER, 0);

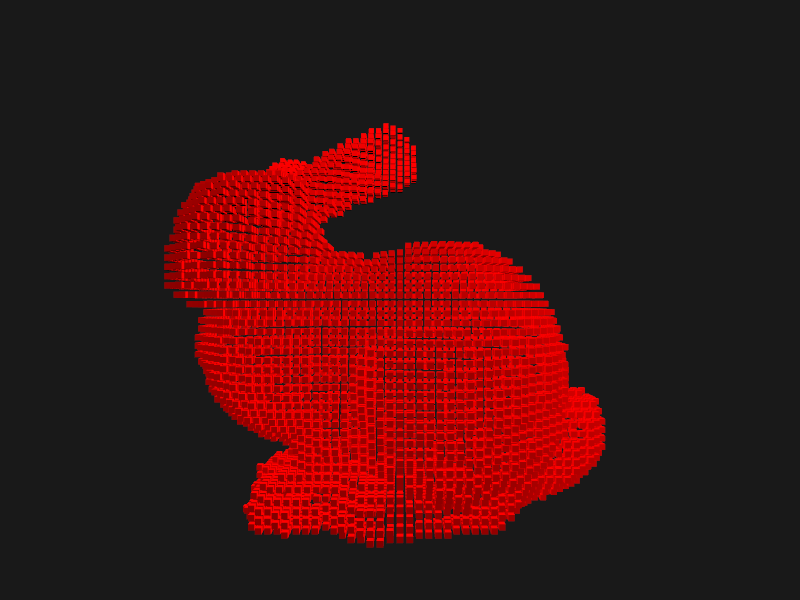

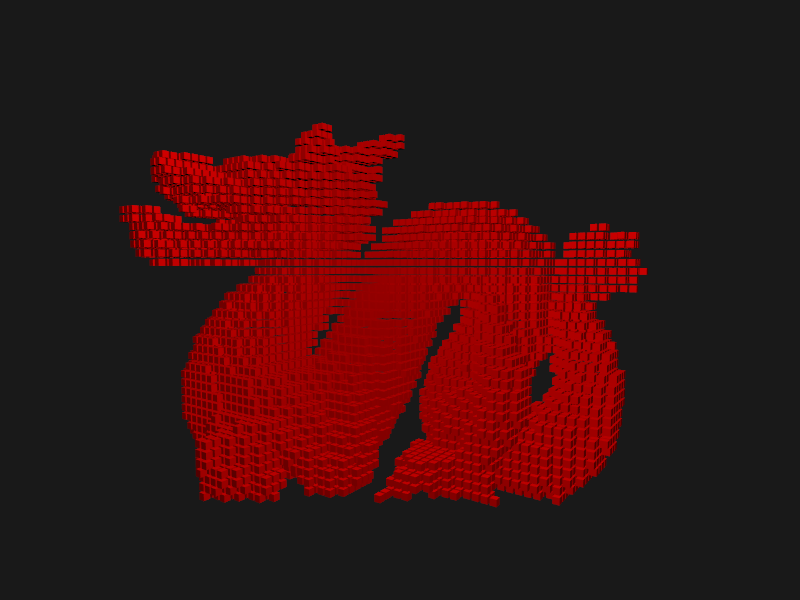

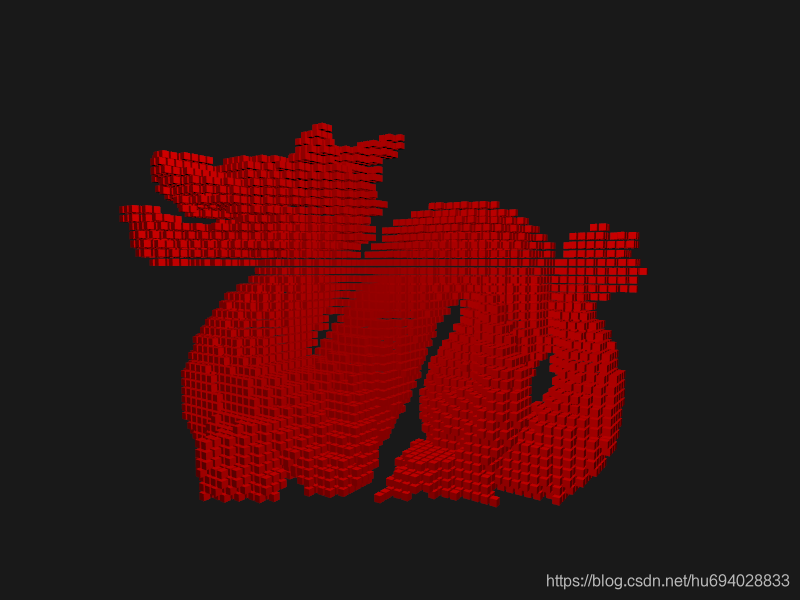

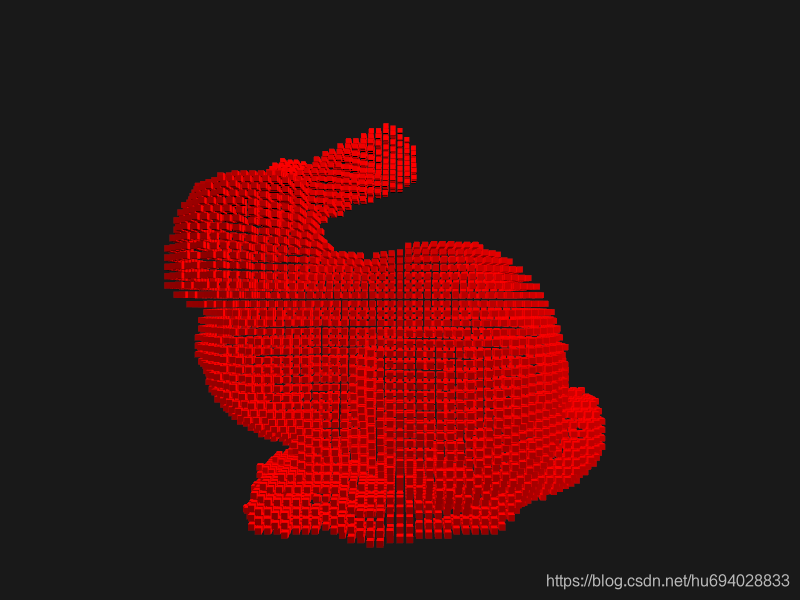

效果图
