bim 导入unity_技术操作：BIM导入unity （VR操作）

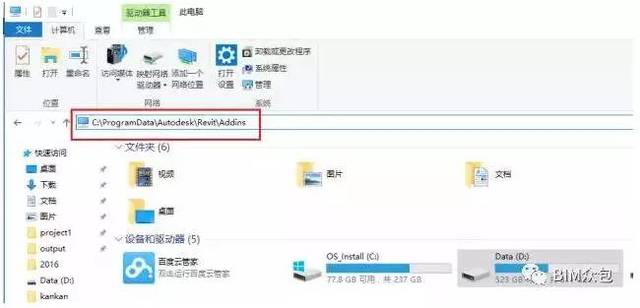

如果是Revit2017，目录在C:ProgramDataAutodeskRevitAddins2017

其他版本类同。

注意是C:PorgramData 不是C:Porgram Files，如果在你的C盘没有发现PorgramData，是因为它是隐藏文件夹，你可以直接输入地址，回车，打开文件夹

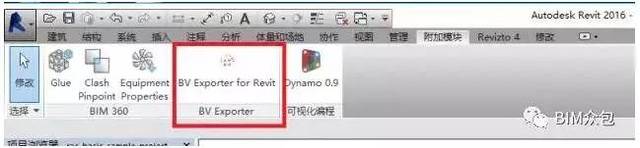

安装成功后，打开Revit，会发现“附加模块”菜单下多了一个子菜单BV Exporter for REVIT

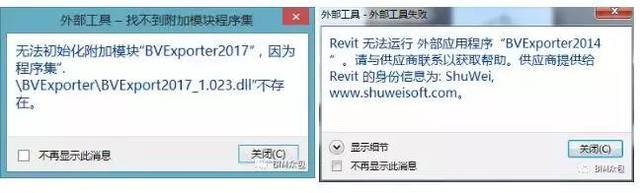

如果你没有发现这个菜单，而是弹出了错误，比如

安装Unity Plugin

从群共享文件中下载Unity插件/BVImporter1.023.unitypackage

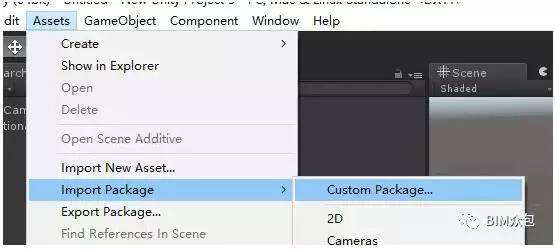

启动Unity(一定要求5.4.0版本以上), 新建工程或打开己有工程, 从Unity菜单中选择Assets/Import Package/Custom Package，选择下载下来的BVImporter1.023.unitypackage

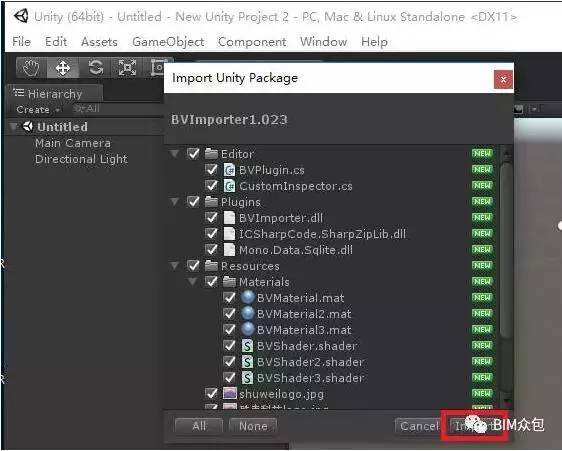

然后点“Import”

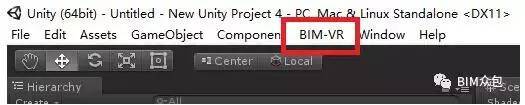

导入后，会发现Unity菜单上多了一项“BIM-VR”

操作

1)从Revit中导出.bv文件

a.启动Revit，打开Revit工程文件，

测试文件一：rac_basic_sample_project.rvt

测试文件二：Technical_school-current_m.rvt

两文件所在的目录都在Revit安装目录下，通常在

C:Program FilesAutodeskRevit2016Samples

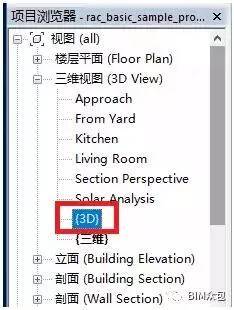

b.在项目浏览器下，找到”视图/三维视图{3D View}/{3D}“双击.

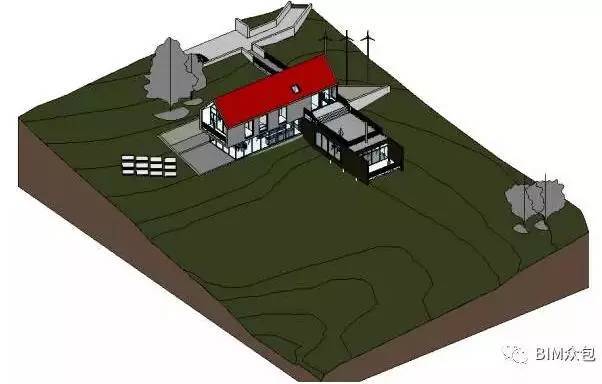

你应该看场景变成有色彩的三维模型

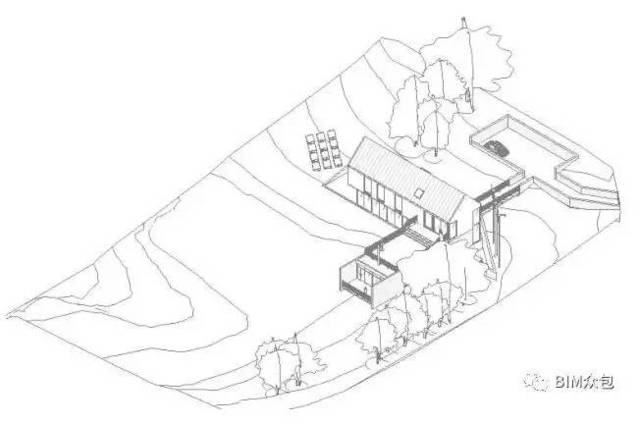

如果你看到的是类似下面这种灰白线框模型，说明视图切换得不对，

c.点击附加模块->BV Exporterfor Revit

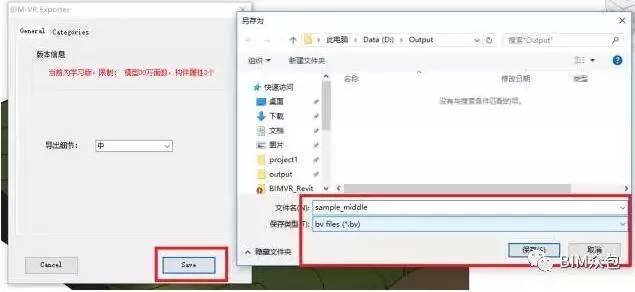

d.选择细节

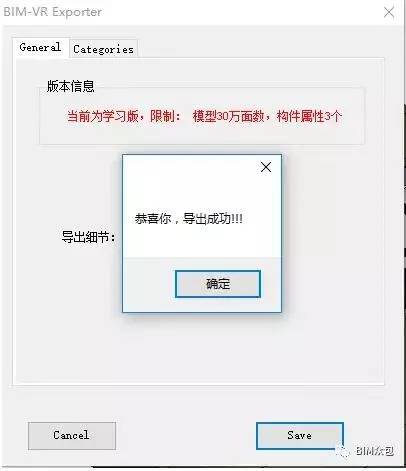

e.输入保存文件名：比如sample_middle.bv，一切正常的话会提示导出成功！检查导出目录下是否多了一个sample_middle.bv文件

2) 在Unity工程中导入.bv文件

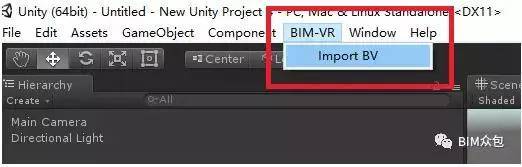

a. 打开Unity工程，点击BIM-VR/Import BV

选择上一步导出的.bv文件

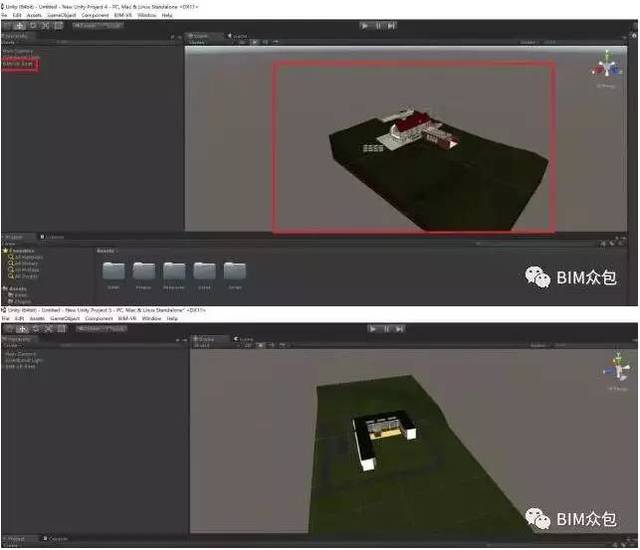

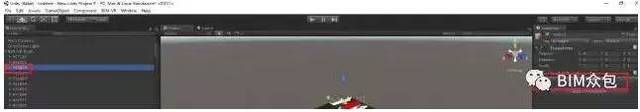

b.导入成功
