《计算机组成原理》

3.5.2 MIPS32架构CPU基本的组成部件

3. 单周期控制系统设计

（2）ALU控制单元

     ALU控制单元接收两种输入：主控单元输出的m位aluop和指令代码中的6位func字段，输出4位的operation微命令。

   R型指令的操作码OP全是0，它们可以靠func来说明执行何种运算操作，因而ALU控制单元根据aluop和func来确定输出的operation，即operation；

   I型各类指令，直接根据操作码就可以确定当前执行何种运算，ALU只需要根据aluop确定输出的operation，即aluopoperation;

   J型指令不会使用ALU，所有ALU控制单元输出的operation与J型质量无关，所有的无关项可以标记为  。

   在设计主控单元输出的微命令aluop时，全部R型指令可以分配一组相同的编码，I型指令对应的任何一种ALU运算操作都必须分配一组独立的aluop编码，J型指令不需要分配与之对应的aluop。

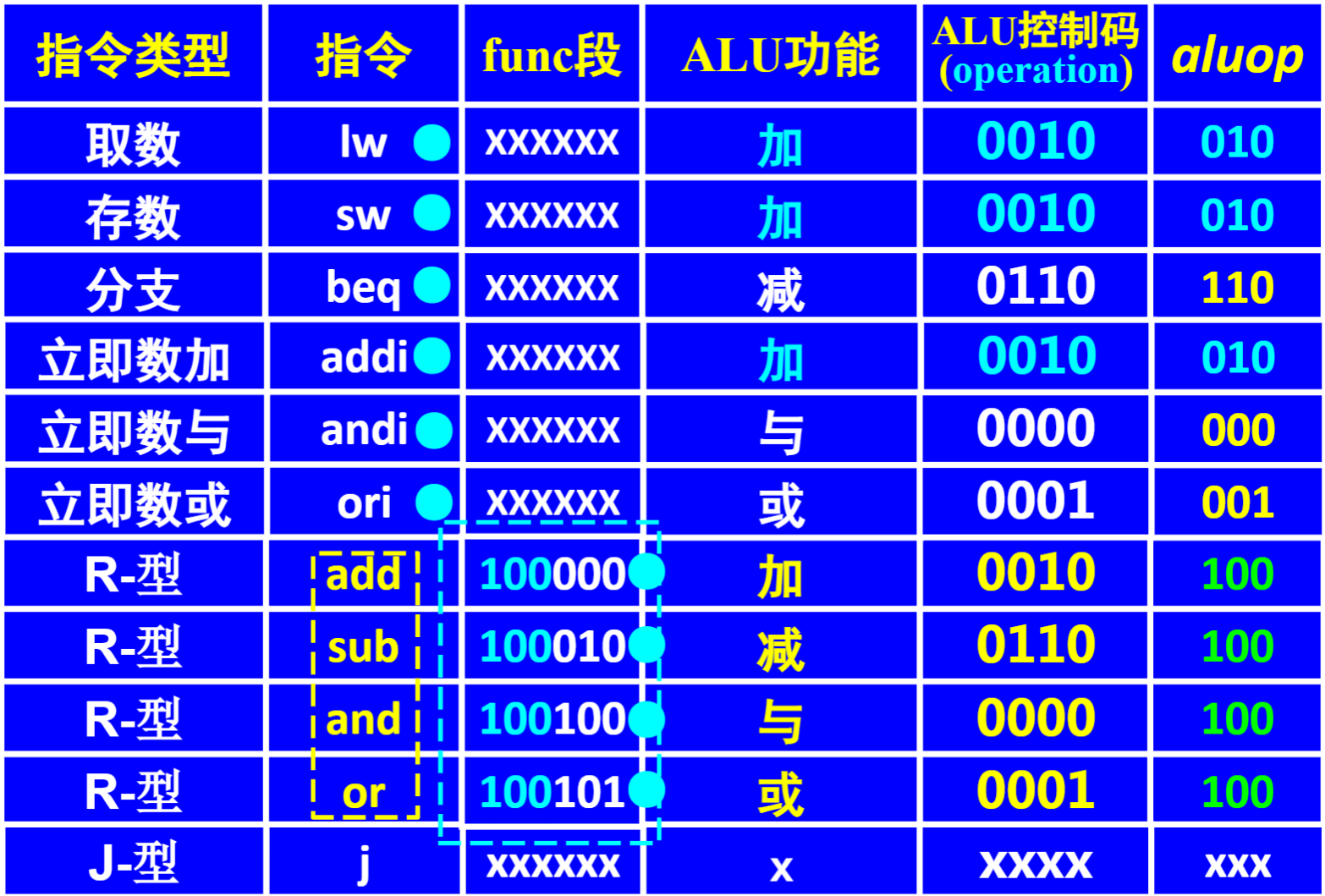

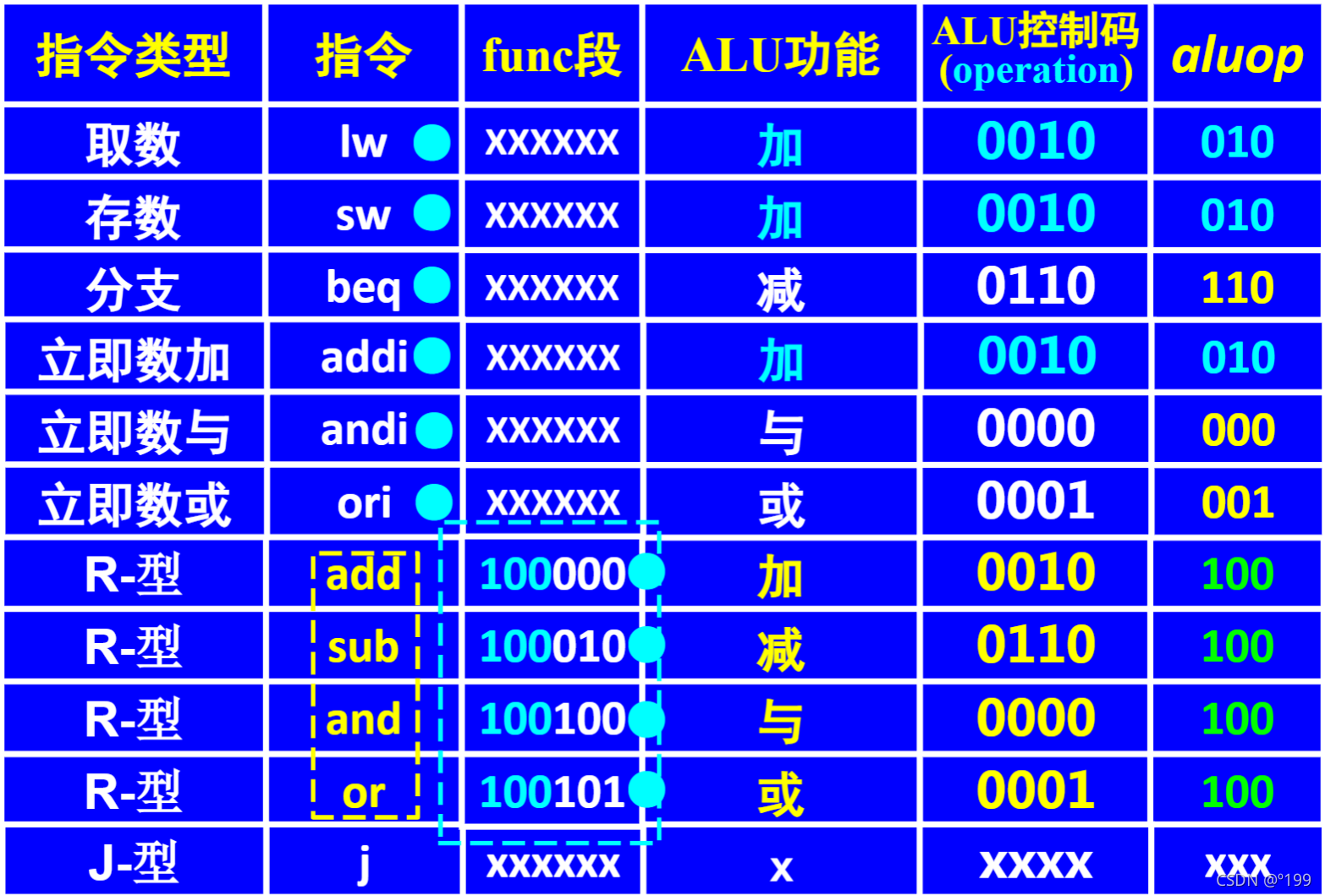

如下图所示，R型指令分配一组相同的aluop编码，另外6条I型指令对应的操作分别有4种ALU基本运算，所以分配4组aluop编码。故11条目标指令共需要输出5组不同的aluop编码，因此编码位数m设计为3为。

R型指令的4种运算aluop编码为100；

I型指令的addi、lw、sw对应的编码为aluop=010，beq对应的编码为aluop=110，andi和ori分别对应编码为aluop=000和aluop=001。

     在为指令分配主控单元输出的aluop编码时，应使aluop编码与预期输出的operation尽可能一致，这样可以优化ALU的组合逻辑。ALU在译码时只需在输入的aluop的高位补充一位0即可形成aluop的输出逻辑。

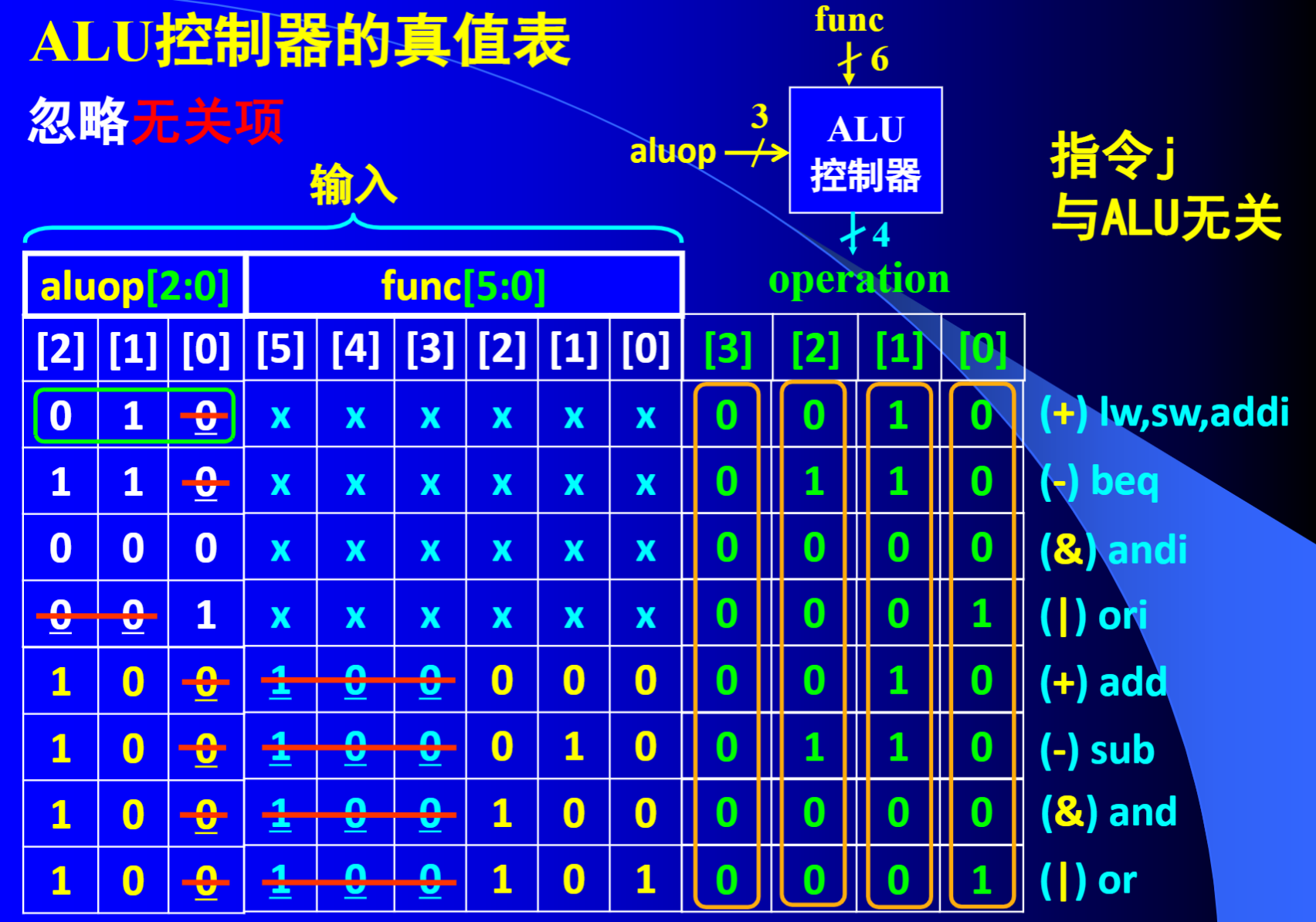

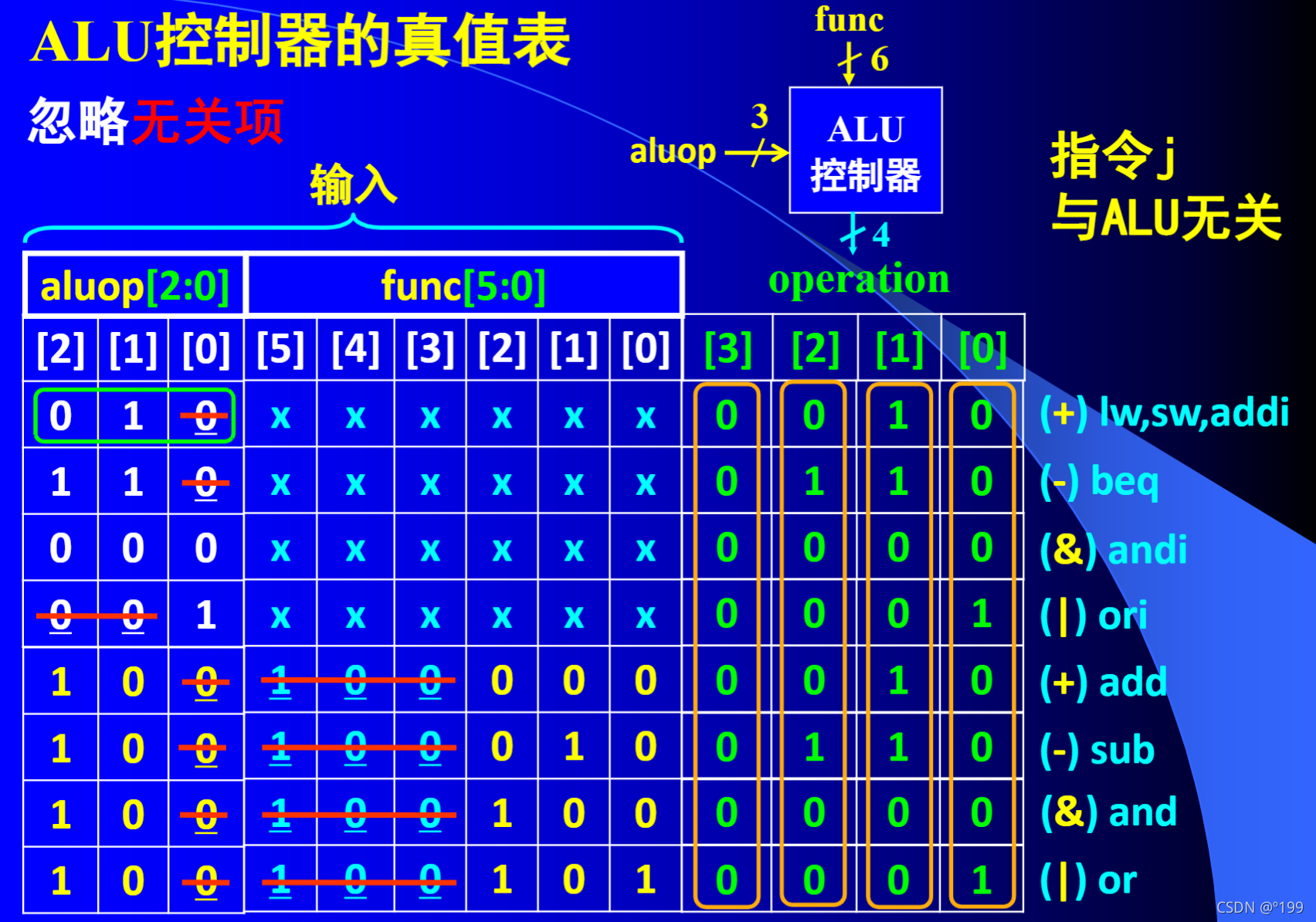

单周期ALU控制单元的输入/输出真值表

  观察全部aluop编码：

      aluop[2:1]=10时可以判断是执行的R型指令，再结合输入的func[2:0],就可以确定唯一的operation输出，即,则aluop[0]和func[5:3]与输出的operation无关，组合逻辑中无需考虑这些无关项。

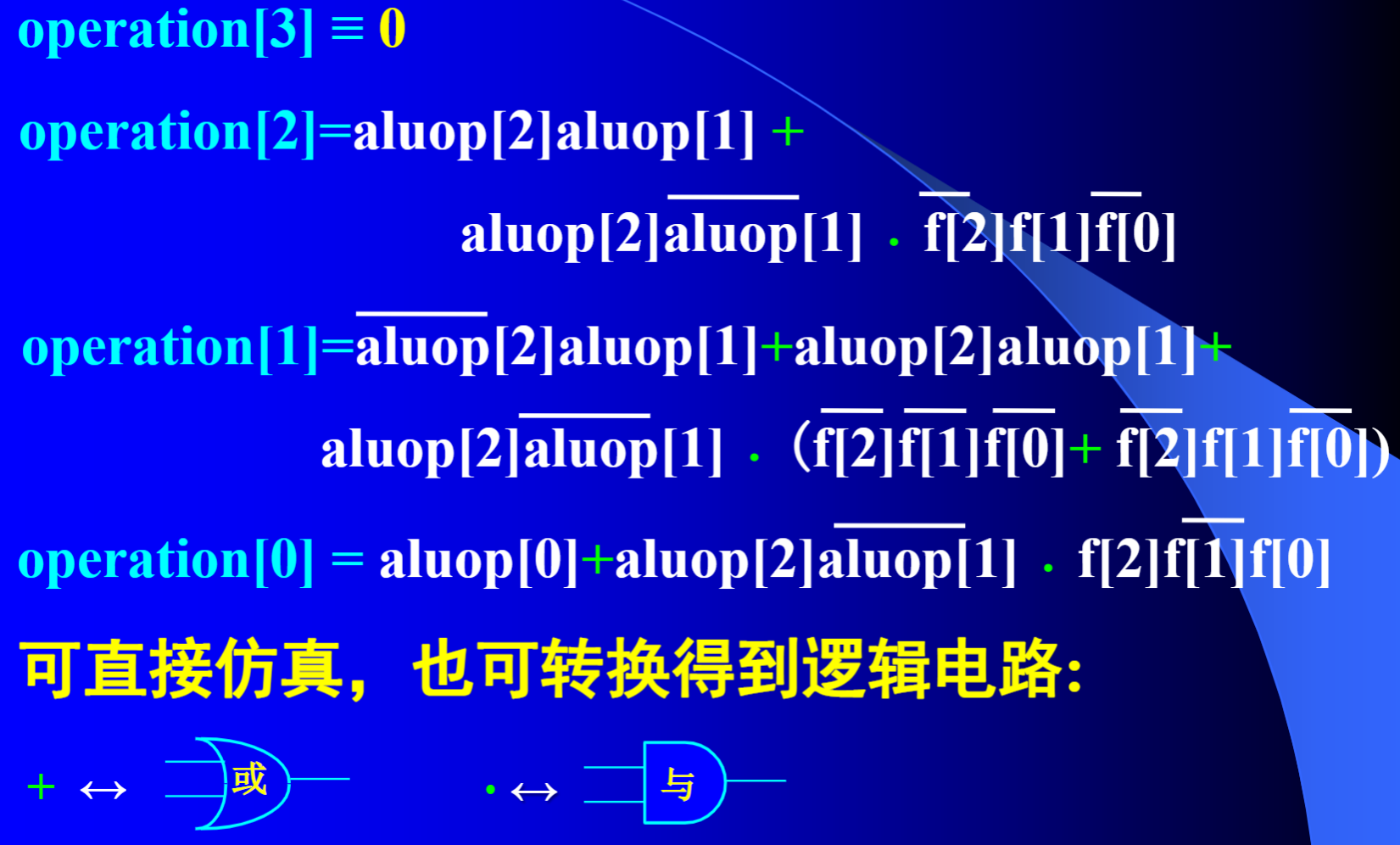

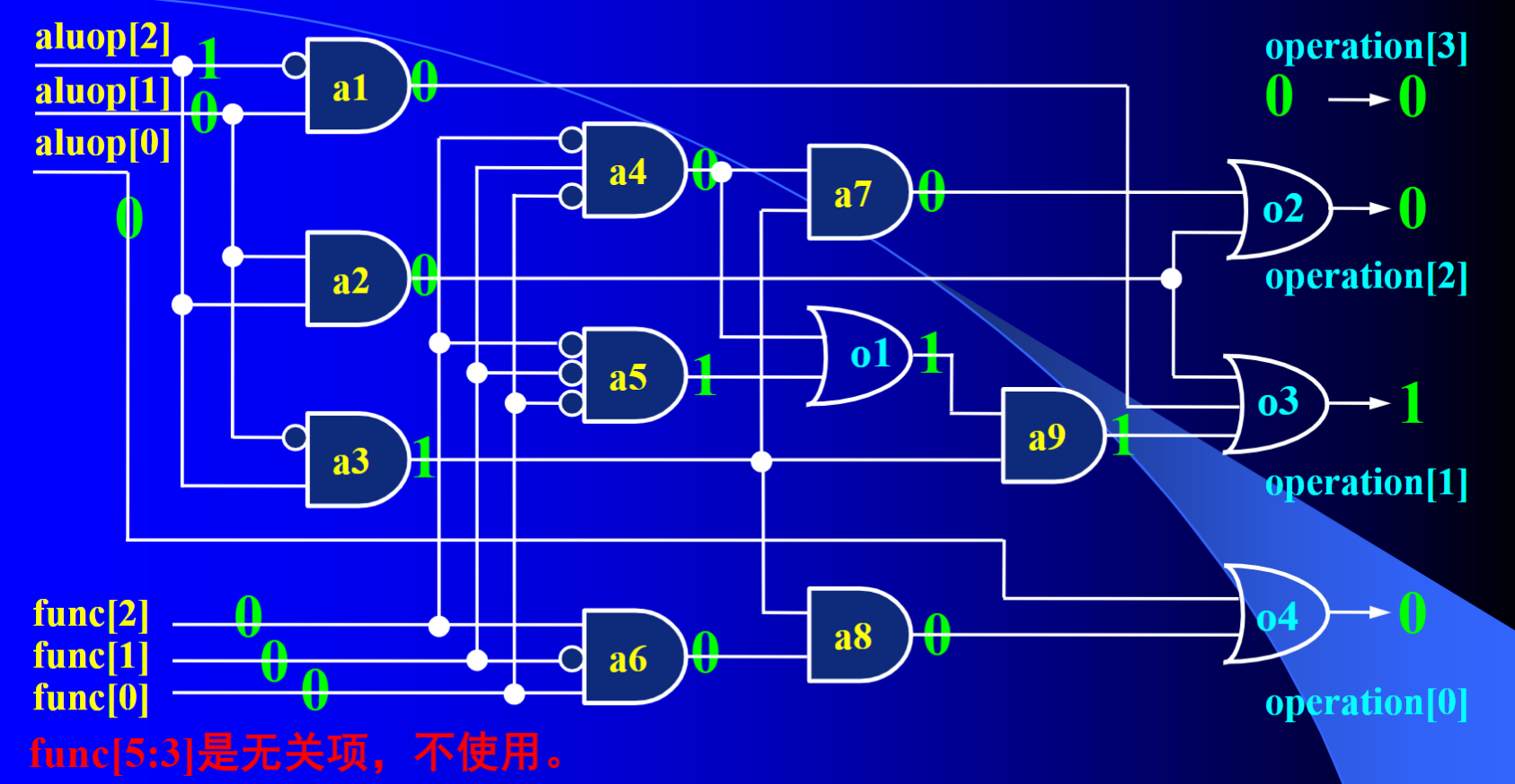

     根据ALU的真值表，逐位设计operation[3:0]码位有效（为1）时产生逻辑：

（3）PCSrc控制单元

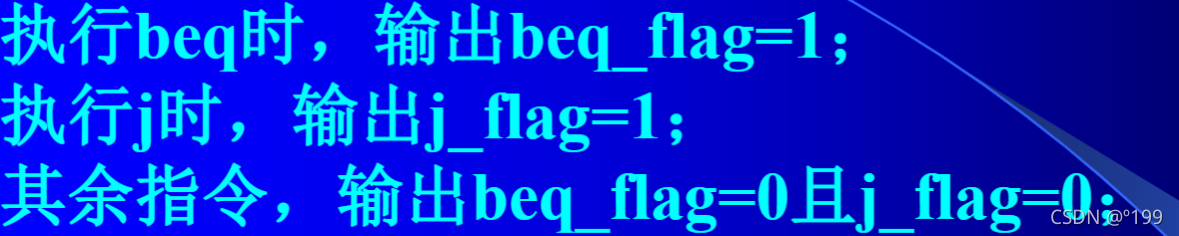

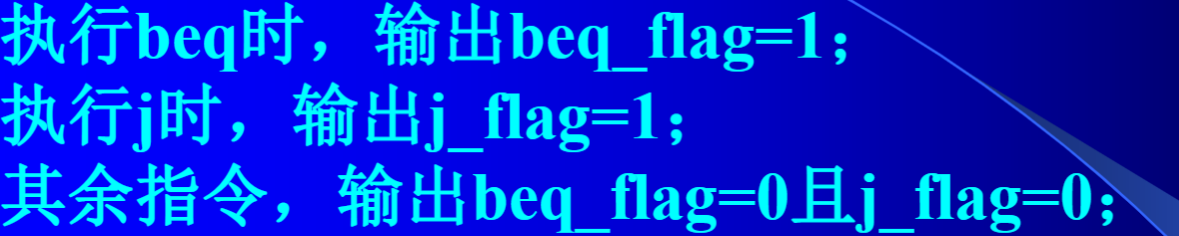

   从控制系统的结构模型可以看到，PCSrc控制单元只接收3个输入：I型跳转指令的主控单元产生的beq指令译码标志beq_flag， j指令的译码标志j_flag，ALU反馈输入的zero（即0标志位），可以输出3种微命令编码分别为：00、01、10。

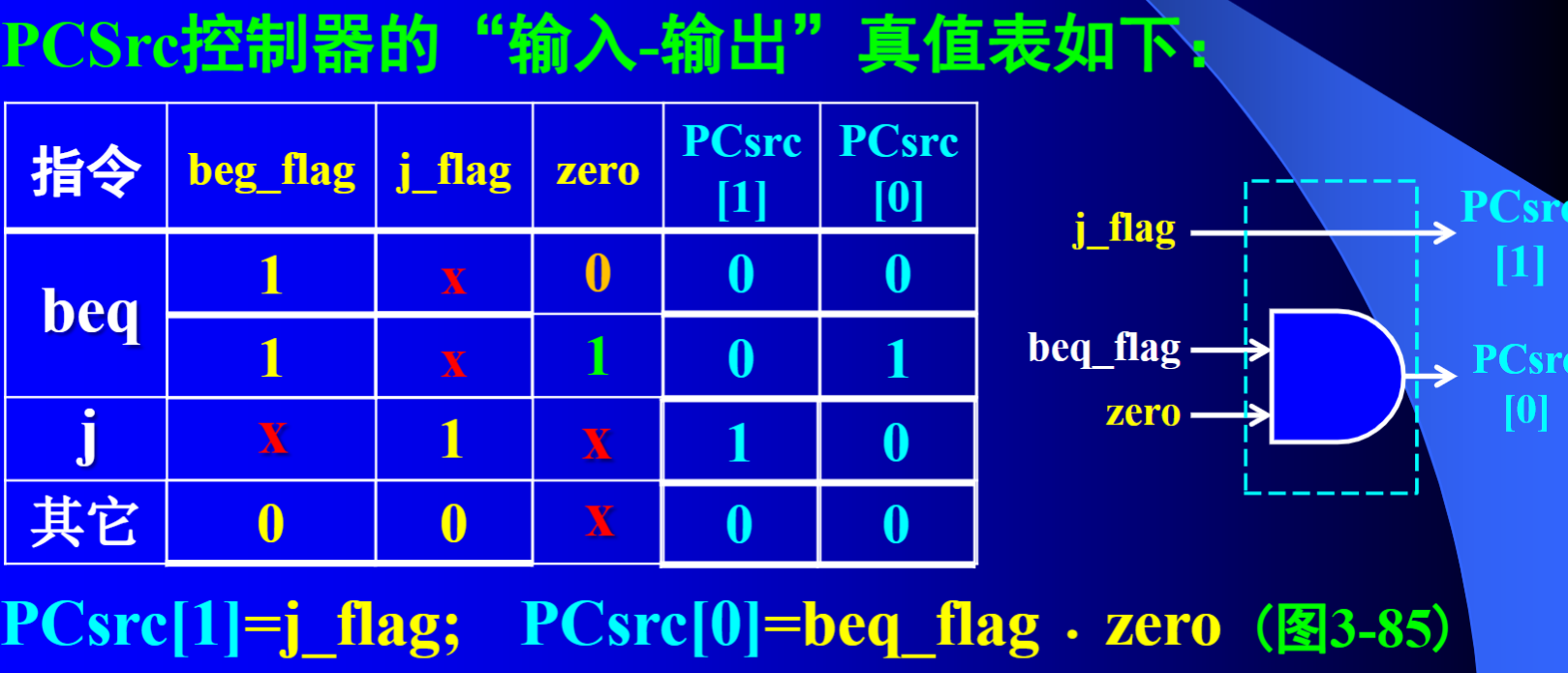

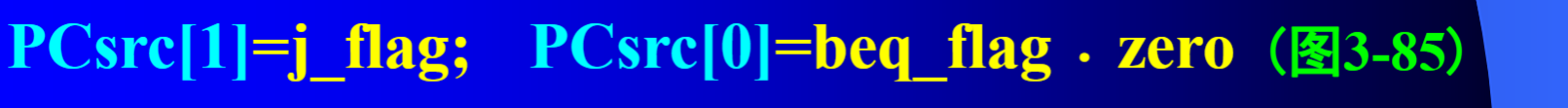

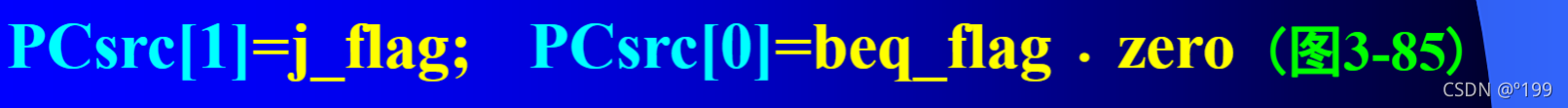

beq指令会使用接收到ALU反馈输入的zero标志，，因此zero是其余10条指令的无关项；因为beq_flag和j_flag是互斥的，所以j_flag是beq的输入无关项；同理，beq_flag也是指令j的输入无关项。根据真值表可以得到PSCrc[1:0]各位（为1）有效的逻辑表达式：

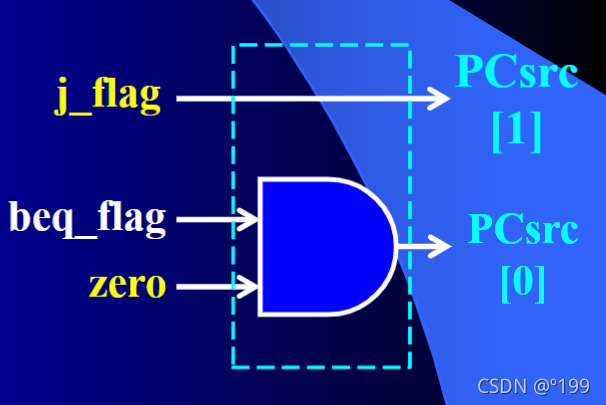

其组合逻辑电路为：

   输出位PCSrc[1]与j_flag一致，所以两者在逻辑上是同一关系，即j_flagPCSrs[1]。只有当从主控单元输入到PCSrc控制单元的beg_flag=1且ALU反馈输入的标志位zero=1时，PCSrc控制单元输出位PSCrc[0]=1，其余情况输出的PCSrc[0]=0。

（4）主控单元

   主控单元接收的唯一输入就是指令中的操作码OP，即Inst[31:26]，对OP译码后，输出7种直接控制信号和3种间接控制信号。

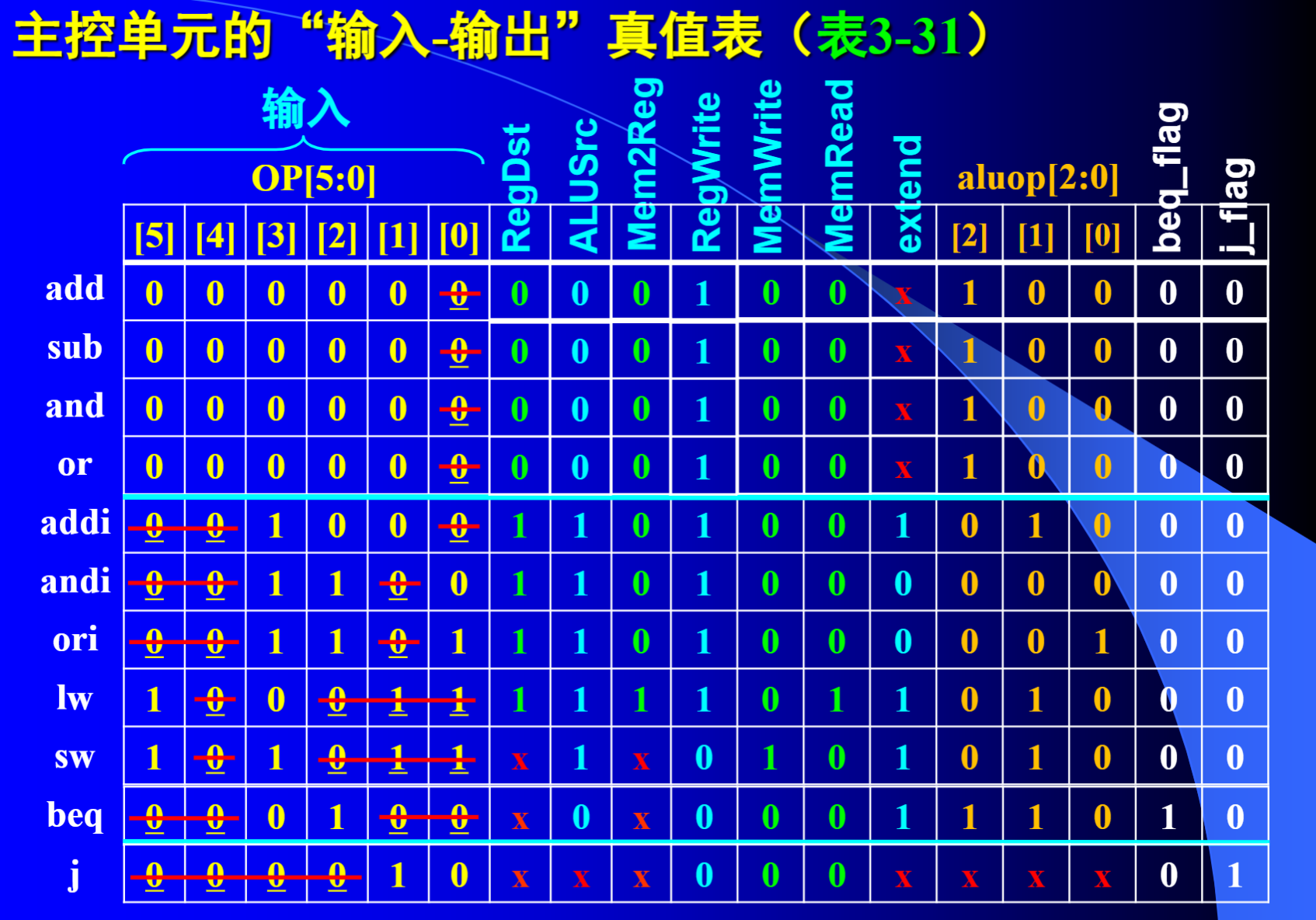

   下图展示这11条指令目标指令在执行时，输入到主控单元的6位操作码即OP[5:0]，以及从主控单元输出的7种直接控制信号的微命令码和3种间接控制信号的微命令编码。
