蓝桥杯单片机学习必备资源
目录
一、你不知道蓝桥杯单片机底层驱动改了？？
二、小蜜蜂教程——自撸代码
三、个人心得
1.NE555
2.DS1302
3.DS18B20
4.AT24C02
5.PCF8951
6.串口指令读取
一、你不知道蓝桥杯单片机底层驱动改了？？
- 底层驱动代码（主要改动）：3-底层驱动代码参考.zip - 蓝奏云
- 完整数数据包：https://pan.baidu.com/s/19Uu1z1kLv68arud6SwslcA?pwd=1234 提取码:1234
- 官方技术文档：蓝桥杯大赛
- 声明：谁都不知到比赛时的数据包是怎么样的！！有备无患
二、小蜜蜂教程——自撸代码

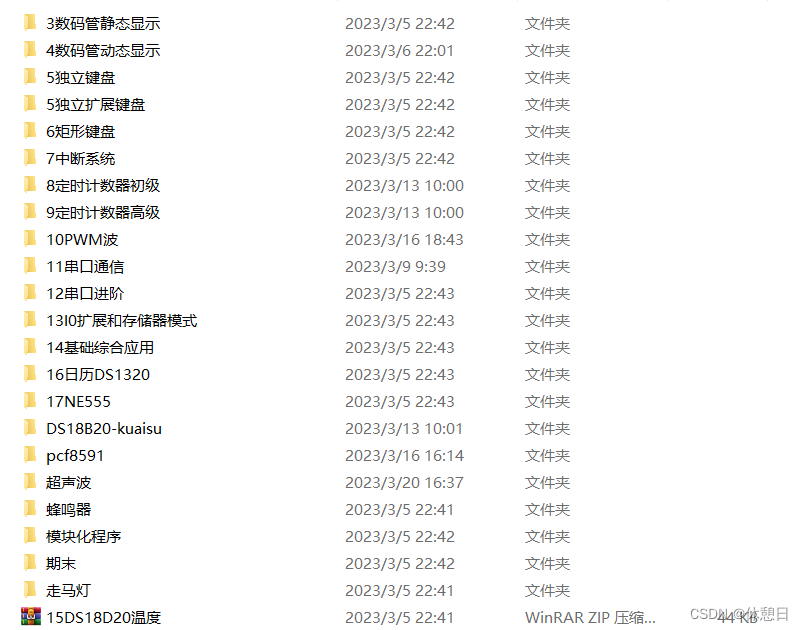

小蜜蜂教程每个模块自撸程序.zip - 蓝奏云
DS18B20、NE555、DS1302、PCF8951、串口函数（包含打印）全都有！！！
当你温度显示不出来、电压读不出、串口通信没有数据。。。。
从主要程序、底层驱动程序还有.hex找到BUG。
三、个人心得
1.NE555
3个5K电阻
P34和NAL用跳帽相接；
定时器T0计数，定时器T1定时
2.DS1302
由日历时钟寄存器、31字节静态RAM组成
TASLL公司
DS1302手册第9页
3.DS18B20
高五位 符号位 00000温度为正
中间数据位
低四位 小数位
数据手册
DS18B20手册第18页
初始化
0xcc
0x44
900ms 延时
初始化
0xcc
0xbe

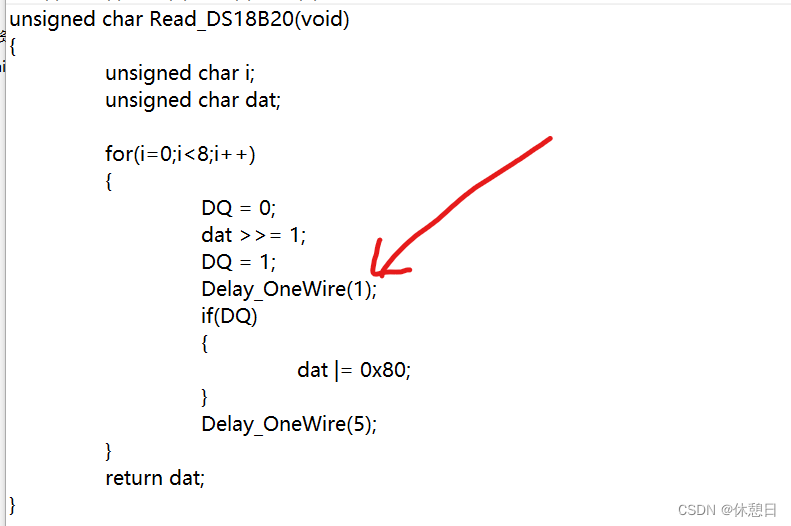

底层驱动
T*12
还要加延时
带小数 temp>>=4; temp=（temp*10）| （LSB &0x0xf）
不带小数 temp *=0.0625；
负温度 ： temp 取反加一
4.AT24C02

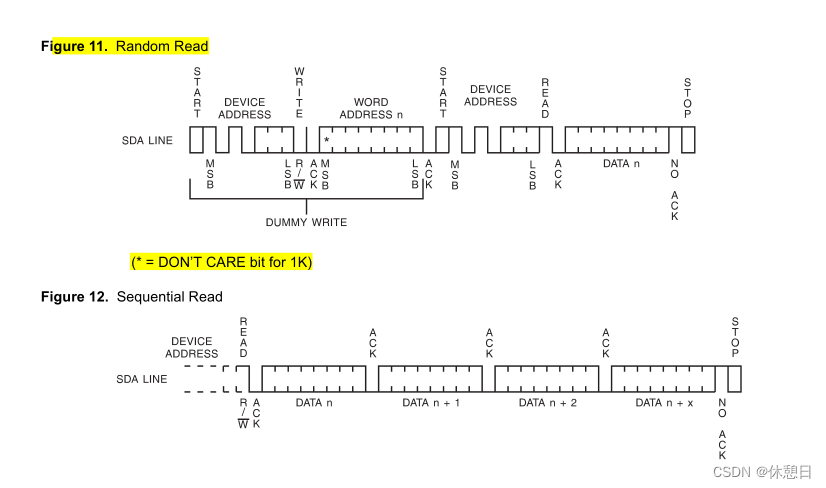

读取流程图
ATC2402手册第11页
第12页的
5.PCF8951

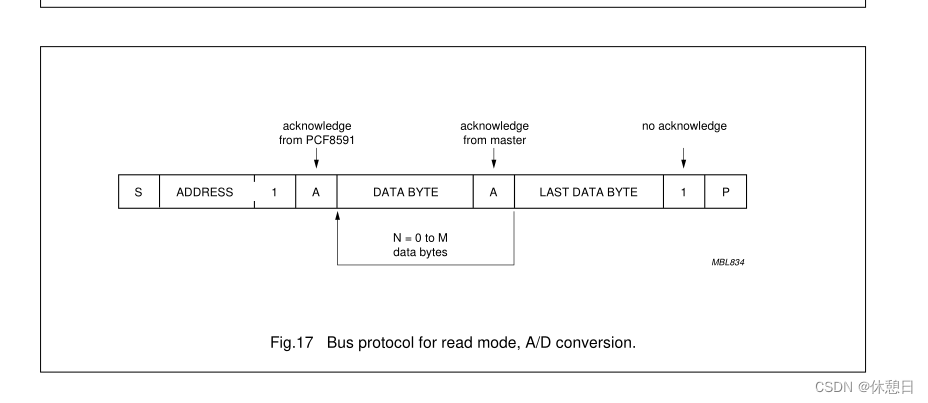

读取流程图
PCF8951手册第6页
和第14页
//DA转换只是比AD转换多加这一段代码
void Set_PCF8591_DAC(uchar digtal) //DAC输出 float 102.4 可能更准确
{IIC_Start(); IIC_SendByte(0x90); //PCF8591的写设备地址 IIC_WaitAck(); IIC_SendByte(0x43); //输出DAC，转换AIN3 IIC_WaitAck(); IIC_SendByte(digtal); //设置DAC电压输出参数IIC_WaitAck(); //产生非应答信号 IIC_Stop(); 6.串口指令读取
串口中断只有定时器1 和定时器2
控制低4位LED
led=(led | 0x0f) & (~command | 0xf0)
控制高四位LED
led=(led | 0xf0) & (~command<<4 | 0x0f)
//串口重定向#include
void SendByte(unsigned char dat)
{SBUF=dat;while(TI==0);TI=0;
}void Sendstring( unsigned char *str)
{while(*str !='\0'){SendByte(*str++);}
}
char putchar(char c)
{SendByte(c);return c;
}printf("c=%.2f",c); //打印值保留后两位小数
sscanf(S，"%x"，&x); //将s按照16进制格式转换为整型，并赋值给X
printf( "%d\n"，x); / /输出x的十进制 //怎么判断下位机发出的字符串unsigned char StuBUf[6];
unsigned char rexover=0;unsigned char* ReadUart(void)//串口接收到的一串数据数组表示
{return StuBUf;
}void ServiceUart() interrupt 4 //接受到数据，启动定时
{if(RI==1){TR0=1;TL0 = 0x00; //复位定时初值TH0 = 0x00; RI=0;StuBUf[R_I++]=SBUF;rexover=1;}
}
void coomand_mange()
{if(rexover==1){rexover=0; //用数组判断收到的字符串if((StuBUf[0]=='r')&&(StuBUf[1]=='e')&&(StuBUf[2]=='t')&&(StuBUf[3]=='u')&& (StuBUf[4]=='r')&&(StuBUf[5]=='n')){Sendstring("goodbyeoword");}
}
