简单的输入接口实验

 一.实验目的：

1. 理解如何将外部数据读入计算机；

2. 掌握最小模式下读总线周期时序图，以及输入接口电路的设计方法；

3. 掌握利用74LS244缓冲器将外部数据读入计算机的过程和方法；

4. 掌握在TPC-USB环境下输入接口软硬件的调试方法；

5. 掌握软件延时消抖的作用和编程方法。

二. 实验内容：

1. 设计一个接口电路并编程实现：当按动单脉冲开关时，读入单脉冲信号（上升沿或下降沿）来控制一个LED灯的亮灭切换，要求LED灯（灭→亮）切换两次 再闪烁3次后熄灭，程序结束。

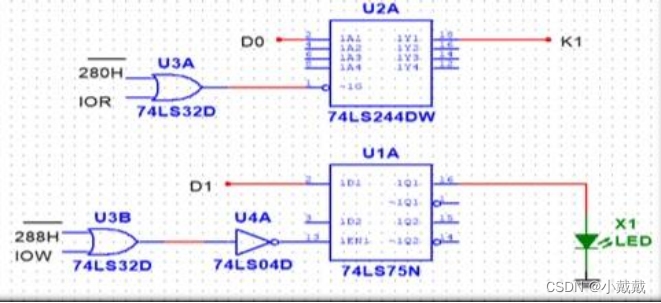

输出及输入接口设计的电路框图：

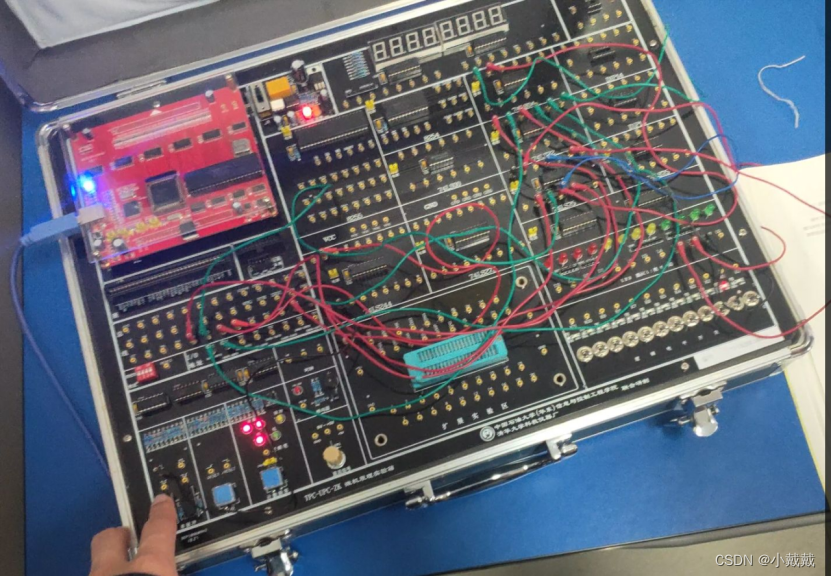

电路连线图：

源代码：

CODE SEGMENT
ASSUME CS:CODE
START:MOV DX,280H                    ；传送输入端口地址
IN AL,DX                             ；输入信号
AND AL,01H
MOV BL,AL
MOV CX,4                             ；接受电平变化信号4次
MOV AH,01H
LOOP1:
IN AL,DX
AND AL,01H                           ；取低四位
CMP AL,BL
JZ LOOP1
LOOP2:
MOV BL,AL
NOT AH,1                              ；每次循环灯开或灭一次
MOV AL,AH
MOV DX,288H                           ；传送输出端口地址
OUT DX,AL
MOV DX,280H
LOOP LOOP1
MOV CX,3                            ；同时闪烁3次
CALL DELAY
AGAIN:MOV DX,288H
MOV AL,01H
OUT DX,AL                            ；输出控制信号
CALL DELAY
MOV DX,288H
MOV AL,0H
OUT DX,AL
CALL DELAY
LOOP AGAIN
MOV AH,4CH
INT 21H
DELAY PROC NEAR                     ；延时1s子程序
PUSH CX
MOV BX,10000
FOR1:MOV CX,2000H
FOR :LOOP FOR
DEC BX
JNZ FOR1
POP CX
RET
DELAY ENDP
CODE ENDS
END START

三.实验现象：

当按动单脉冲开关时，要求LED灯（灭→亮）切换两次 ，之后再闪烁3次后熄灭，程序结束。

四.实验内容：

2. 设计一个接口电路并编程实现：扳动电平开关一个来回作为一次读入信号，控制三个LED灯的依次点亮，扳动三个来回后三个LED灯同时闪烁3次后熄灭，程序结束。

注意： 电平开关信号扳动一个来回（低电平→高电平→低电平）时LED（灭→亮→灭）。

输出及输入接口设计的电路框图：

电路连线图：

源代码:

 CCODE SEGMENT
ASSUME CS:CODE
START:MOV DX,280H                      ；传送输入端口地址
IN AL,DX                               ；输入信号
AND AL,01H
MOV BL,AL
MOV CX,7                              ；接受电平变化信号4次
MOV AH,01H
L1:
MOV BH,01H
MOV AL,BH
MOV DX,288H                            ；传送输出端口地址
OUT DX,AL                              ；输出信号
MOV DX,280H
DEC CX
LOOP1:
IN AL,DX
AND AL,01H
CMP AL,BL
JZ LOOP1
LOOP2:
MOV BL,AL
CMP CX,5                     ；当开关断开时，依次使各个led熄灭
JZ L1                        ；即电平信号在5，3，1次变化时
CMP CX,3
JZ L1
SHL AH,1
MOV AL,AH
MOV DX,288H
OUT DX,AL
MOV DX,280H
LOOP LOOP1
MOV CX,3                         ；3个led亮灭循环三次
CALL DELAY
AGAIN:MOV DX,288H
MOV AL,0EH
OUT DX,AL
CALL DELAY
MOV DX,288H
MOV AL,0H
OUT DX,AL
CALL DELAY                             ；延时1s子程序
LOOP AGAIN
MOV AH,4CH
INT 21H
DELAY PROC NEAR
PUSH CX
MOV BX,10000
FOR1:MOV CX,2000H
FOR2:LOOP FOR2
DEC BX
JNZ FOR1
POP CX
RET
DELAY ENDP
CODE ENDS
END START

实验现象：扳动电平开关一次作为一次读入信号，控制三个LED灯的依次亮灭切换一次，扳动三个来回后三个LED灯同时闪烁3次后熄灭，程序结束。
