开关电源故障排除

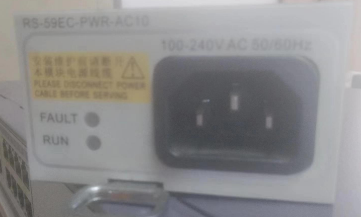

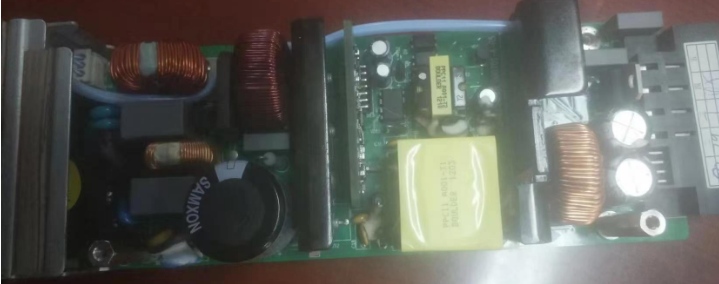

1、中兴交换机ZXR10 电源ＲＳ-５９ＥＣ-ＰWR-AC10 故障灯亮，无12V输出
检查电源前级，保险、整流桥正常，有300V，开关场效应管IXFP7N100P击穿损坏；

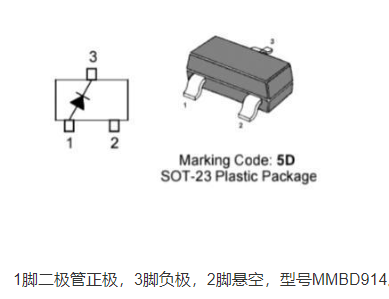

PFC电路开关管、二极管正常，PFC驱动异常，进一步检查发现，前级驱动小板上集成IC运算放大器LM2901以及4 个开关二极管击穿损坏。

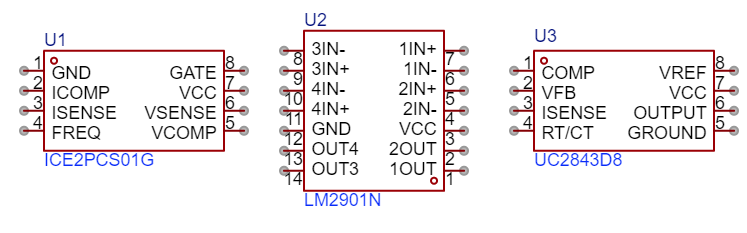

前级驱动板主要器件：（贴片封装）
ICE2PCS01G（PFC驱动，8脚输出）、LM2901（四运放作电流电压检测，替代型号LM339）、UC2843（电流前级驱动管理，6脚输出，替代型号UC3842）

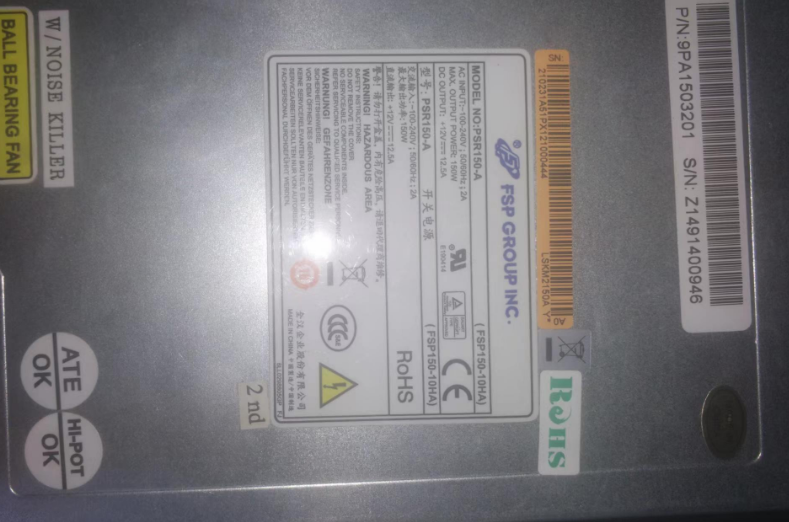

2、华三交换机h3c S5500D电源PSR150-A无输出故障

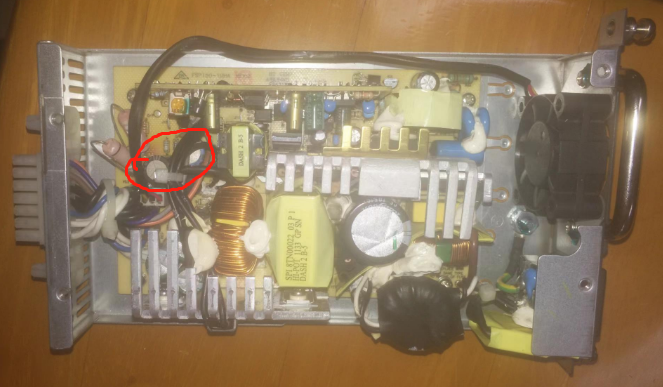

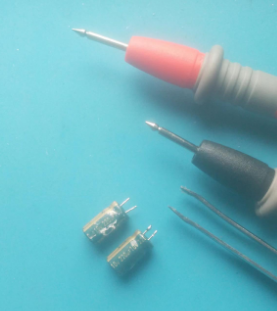

检查发现2颗输出滤波电容220uF失效，更换后输出恢复正常。

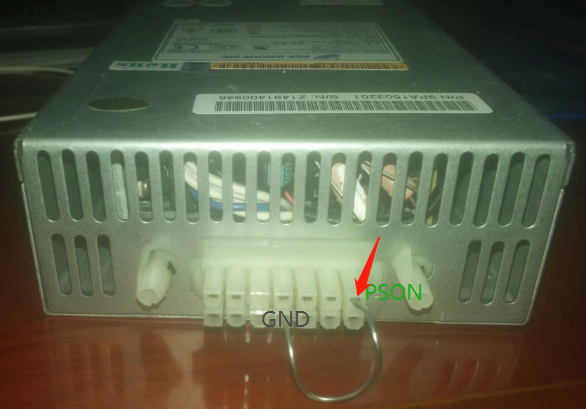

短接PSON到地后启动电源。

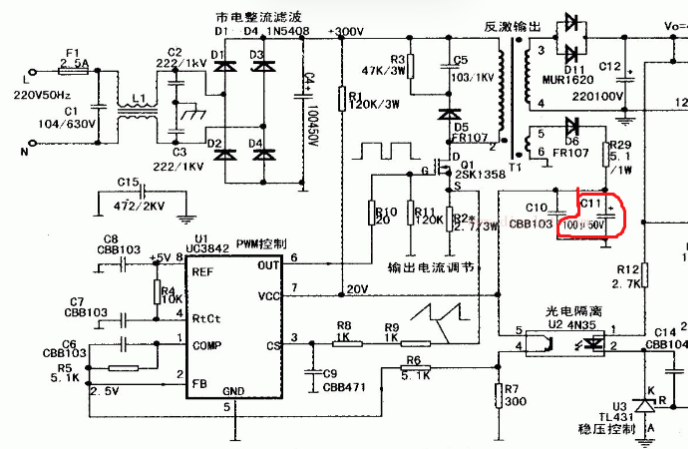

3、华为S2403交换机电源无输出，前级开关驱动不起震，场效应开关电源管（实际为IRFPE50）正常，电源管理芯片UC3842（实际为UC2842）供电不正常，经排查为滤波电解电容C11（实际为C13 100u/35v）电容失效，更换后电源恢复正常，交换机正常启动。
