ESP-8266初上手经验分享

• 关于ESP8266
• ESP8266连接
• • 串口调试
  • • 常用AT指令集
  • 手机网络调试助手
  • Arduino IDE配置
  • • 安装Arduino IDE
    • 库安装

关于ESP8266

简而言之，ESP8266模块是一款可实现上网、服务器、或二者兼备的芯片模块，具备GPIO、I2C、ADC、PWM等功能。详细资料可参见安信官网、乐鑫官网、或自行查看相关文件。
内容参考：ESP入门

ESP8266连接

使用带数据传输功能的mirco-usb线进行通讯，可通过查看电脑中的端口，检查线材是否具有数据传输功能，并下载固件。固件可向芯片购买的商家获取或官网获得。
链接：https://pan.baidu.com/s/1dpEk88fPQtVMTyafoE0VrQ
提取码：1234

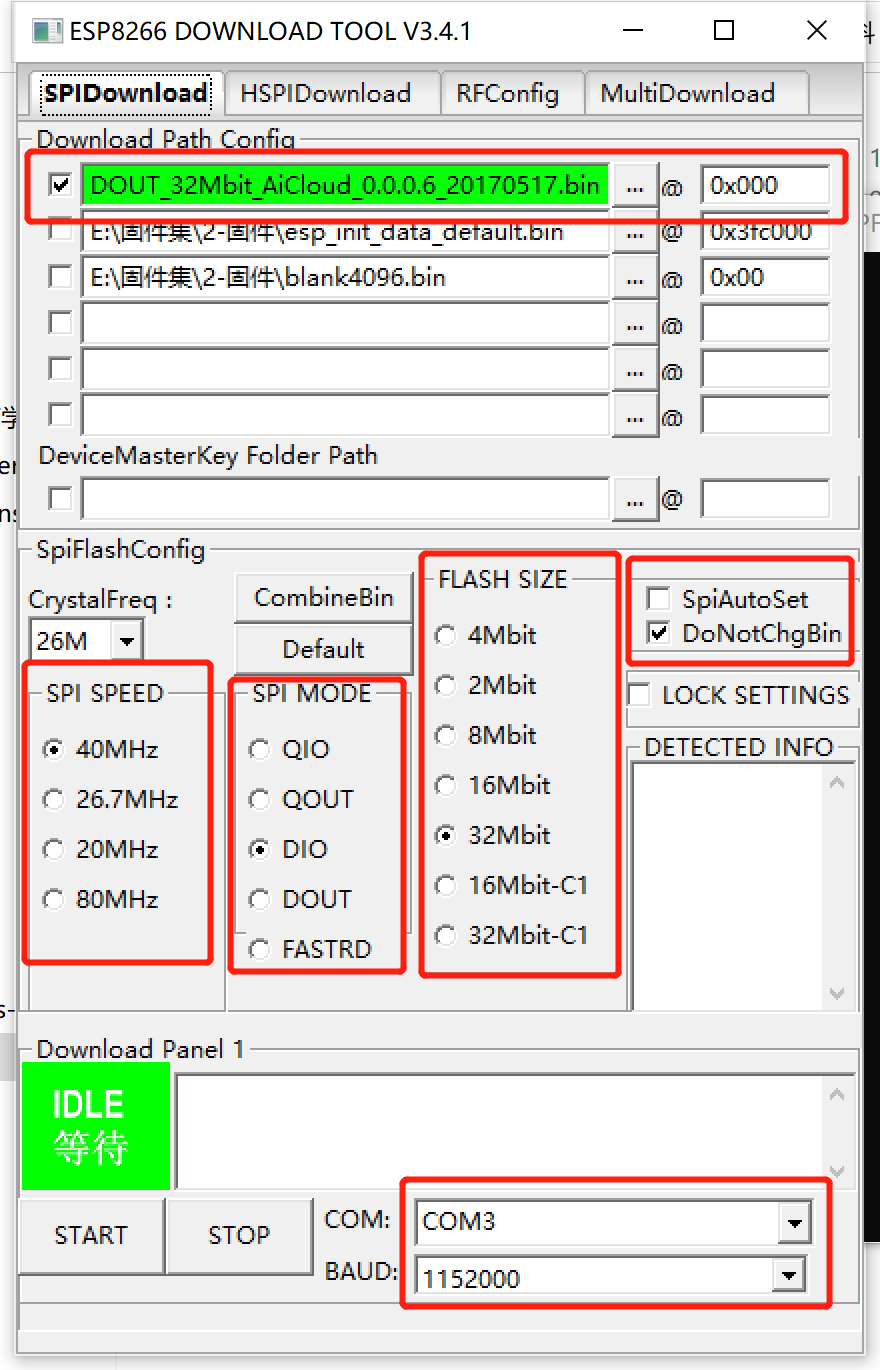

下载固件页面截图

串口调试

固件下载完成后，即可与ESP8266进行交互。默认波特率为115200，使用AT指令集，指令后需发送新行或加“\r\n”

常用AT指令集

1、AT+RST

       功能：重启设备

2、AT+CWMODE=“mode”

 功能：设置ESP8266工作模式mode=1 :Station模式（接收模式）mode=2：AP模式（发送模式）mode=3：AP+Station模式？查询当前工作模式（返回数字意义与上同）

3、AT+CWSAP= “ssid”,“pwd”,“chl”, “ecn”
功能：设置ESP8266的AP（模式2）参数

       ssid : WIFI名称pwd：密码chl：通道号ecn：加密形式（0-OPEN， 1-WEP， 2-WPA_PSK， 3-WPA2_PSK， 4-WPA_WPA2_PSK）   如：AT+ CWSAP="WIFITEXT","12345678",1,3

3、AT+CIPMUX=“mode”

 功能：设置ESP8266是否建立多连接mode=0 :单路连接模式mode=1：AP模式（发送模式）mode=3：AP+Station模式？查询当前工作模式（返回数字意义与上同）

4、AT+ CWLIF

       功能：查询已接入设备的ID

5、AT+ CIFSR

       功能：查询本设备的ID（注意：AP模式下不可用）

6、AT+CIPMUX=“mode”

 功能：设置ESP8266连接模式mode=0 :单路连接模式mode=1：多路连接模式？查询当前连接模式（返回数字意义与上同）

7、AT+CIPMOOD=“mode”

 功能：设置ESP8266连接模式mode=0 :非透传模式mode=1 :透传模式？查询当前透传模式（返回数字意义与上同）

8、AT+CIPSERVER=“mode” ,“port”

 功能：开启/关闭ESP8266服务器mode=0 :关闭服务器mode=1 :开启服务器，port为端口号，缺省为333说明： (1) AT+ CIPMUX=1 时才能开启服务器；关闭 server 模式需要重启(2)开启 server 后自动建立 server 监听,当有 client 接入会自动按顺序占用一个连接。

9、AT+CIPSTO=“time”

       功能：设置设备超时时间time :服务器超时时间？查询服务器超时时间

10、AT+CIPSTATUS

       功能：查看设备当前连接情况，返回“id”，“type”，“addr”，“port”，“tetype”id :连接的id序号type :TCP或UDPaddr :IP地址port :目标端口号及设备端口号tetype :0（本模块为client），1（本模块为server）

11、AT+CIPSEND=“ID”,“LENGTH”

       功能：向其他设备发送数据ID :目标IDLENGTH :数据长度注意：但为单路连接时（+CIPMUX=0），ID缺省，仅发送length即可 发送后将出现>，后续发送数据即可，但注意结尾必须为发送新行

10、AT+CIPSTART=“id”，“type”，“addr”，“port”

       功能：查看设备当前连接情况，返回“id”，“type”，“addr”，“port”，“tetype”id :连接的id序号type :TCP或UDPaddr :IP地址port :端口号注意：但为单路连接时（+CIPMUX=0），ID缺省，仅发送length即可

11、AT+ CWLIF

       功能：查询附近无线路由器（WIFI）列表返回“ecn”，“ssid”，“rssi”ecn :加密类型（0-OPEN， 1-WEP， 2-WPA_PSK， 3-WPA2_PSK， 4-WPA_WPA2_PSK）ssid :接入点名称rssi :信号强度

11、AT+ CWJAP=“SSID”,“PWD”

       功能：加入附近无线路由器（WIFI）ssid :接入点名称pwd :密码？查询服务器网络连接情况

手机网络调试助手

在网上自行寻找一个网络调试助手即可，我用的是这款，暂时无bug
链接：https://pan.baidu.com/s/10A6BWVEGV_NReOrokqgUUw
提取码：a4z6

Arduino IDE配置

安装Arduino IDE

官网直接下载或网上资源，
网盘资源：Arduino（https://pan.baidu.com/s/1txFo-XN8PmMxCFi_-qsw_A）
提取码：1234

库安装

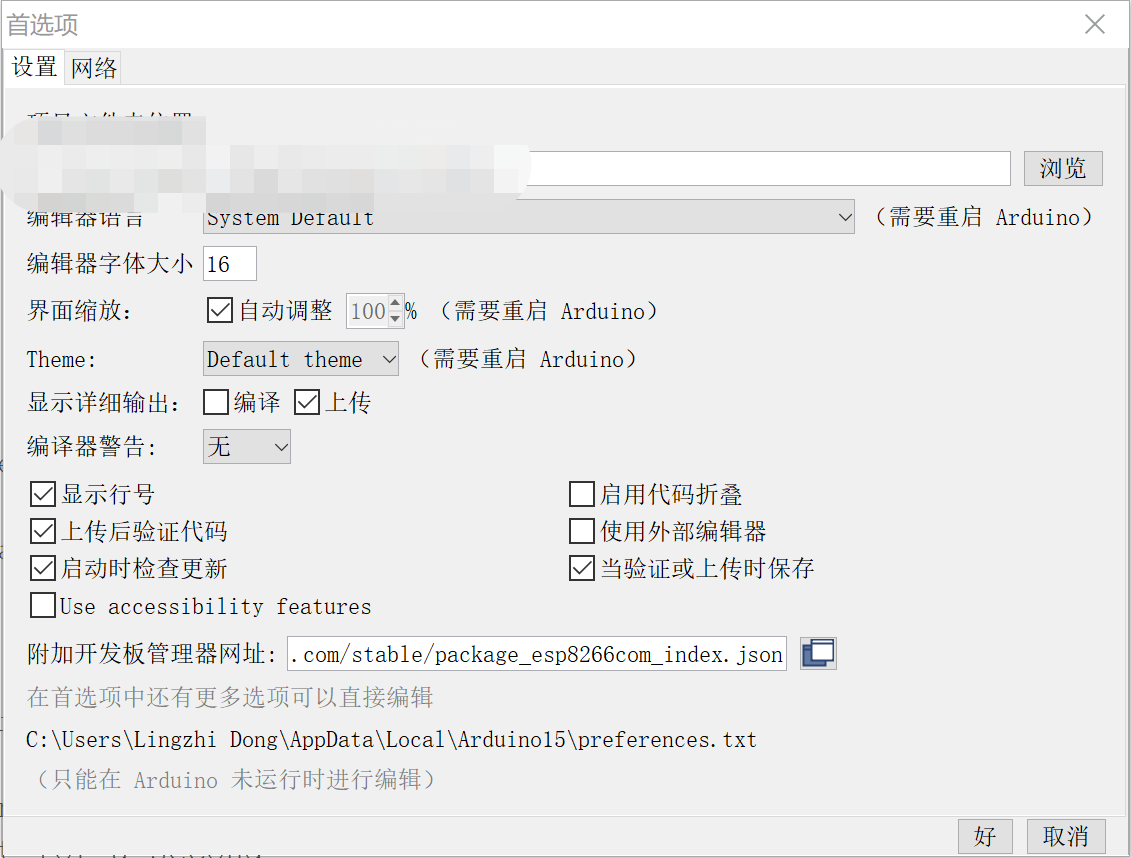

1、打开Arduino IDE，文件->首选项，在“”附加开发板管理器网址:”中添加http://arduino.esp8266.com/stable/package_esp8266com_index.json

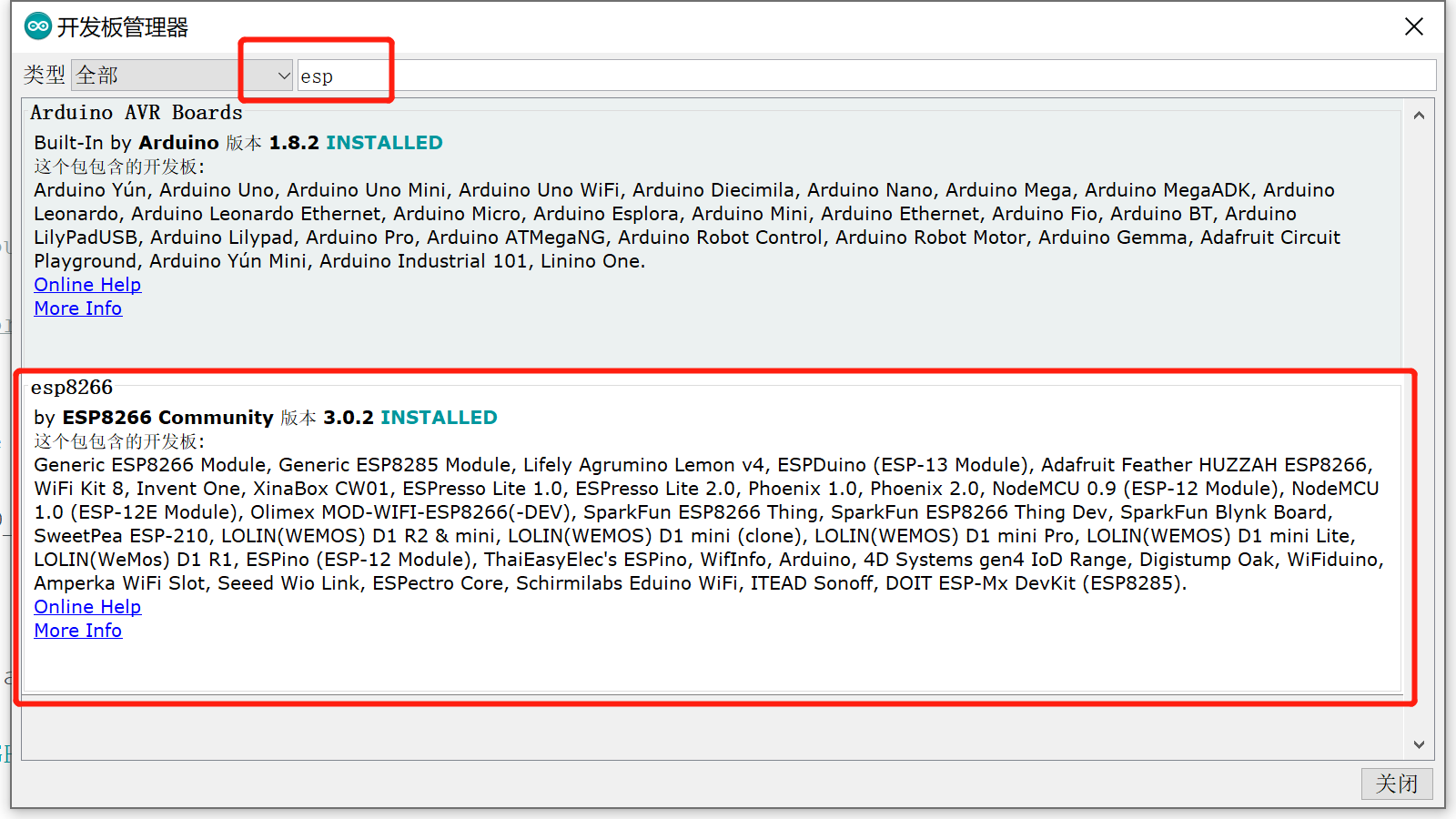

2、工具->开发板->开发板管理器，搜索esp（需要稍等片刻），根据需求（我下载最新版）下载固件包，可能会不断报错，坚持按继续下载即可

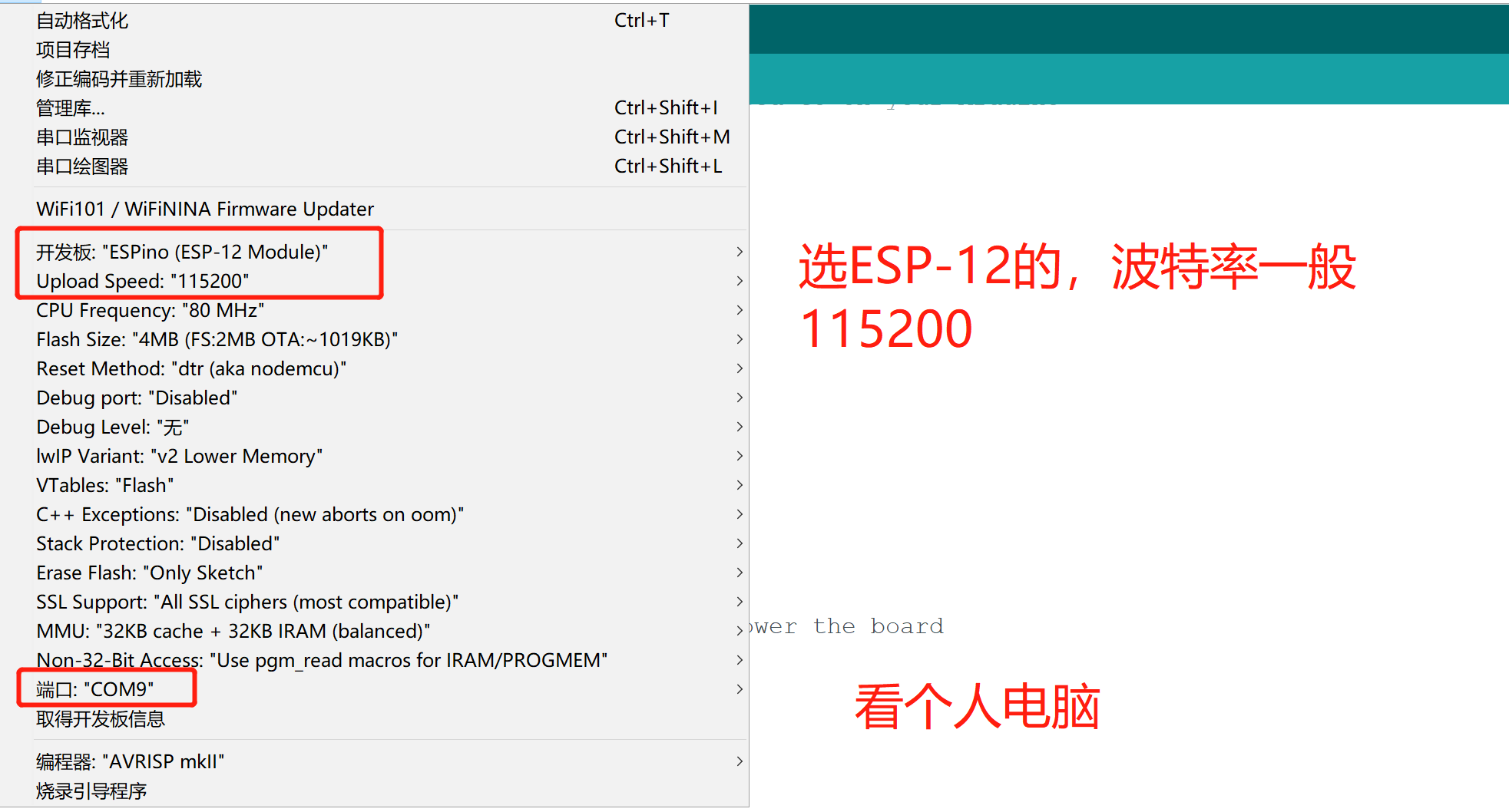

3、下载成功后，配置好下载环境，参考

4、文件->实例->BASIC->BLINK，下载，如果可以正常闪烁，就没问题
