前言
废话不多，有图有**

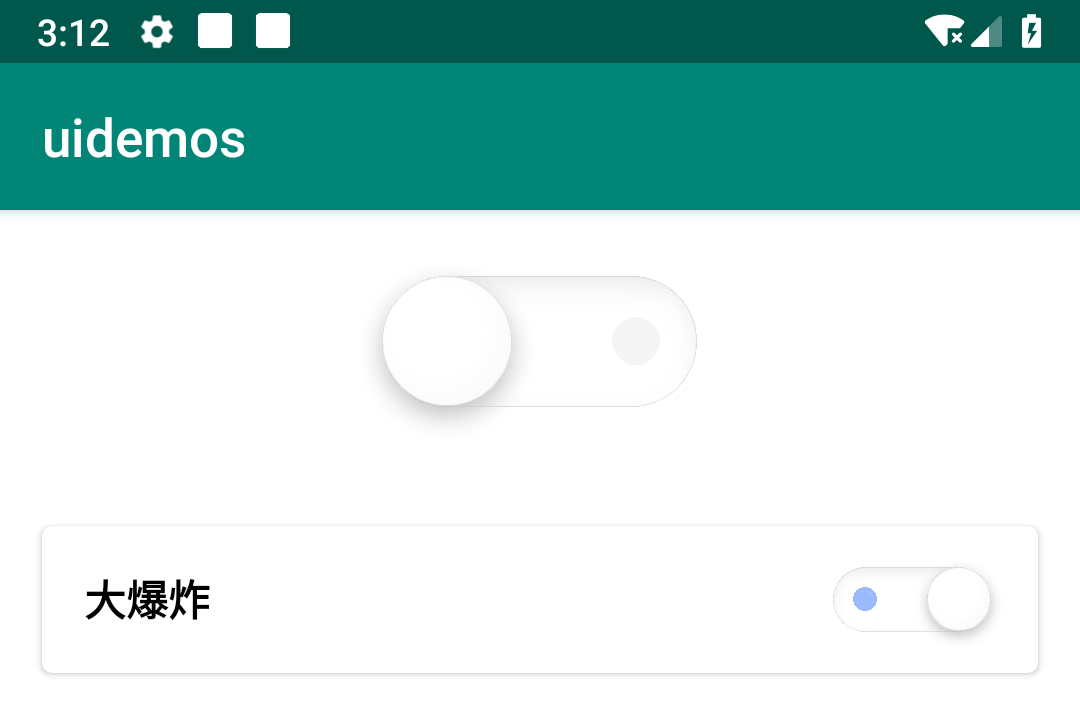

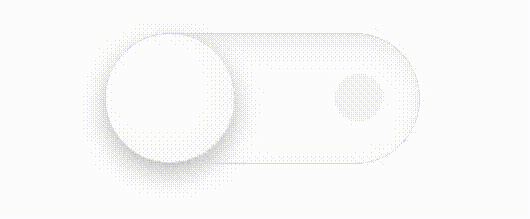

一日，当我仔细观察锤子的Swtich控件时，其中的交互细节使我汗颜。可以夸张地说，这个小小的控件里包含了一万个细节，如同光秃秃的脑袋里装着满满的疑惑。
内阴影、外阴影、按压效果、立体模拟等等，每个细节的完美呈现才能支撑这个控件的交互逻辑。
要开发出这个控件，难度很大。这篇文章，就来开发这个锤子的开关控件。
真·做个锤子的开关。
一、UI拆解
1.1 一万个细节分析
1.1.1 内阴影
开关背景的内阴影
状态指示器的内阴影
1.1.2 开关指示器的立体效果
注意，开关指示器带有立体感，这种立体感是通过内阴影凸显的。可以观察到，开关指示器带有从右下角往左上角方向投射的内阴影。
1.1.3 外阴影
开关指示器的外阴影，带有扩散效果
1.1.4 阴影变化
内阴影和外阴影的变化模拟出了3D按压的效果，仿佛用户真的将整个控件从屏幕外向屏幕里进行了按压。而当用户的手指离开控件时，控件内部仿佛有弹簧一般，又从屏幕内向屏幕外进行了弹出。
1.1.5 滑动回位

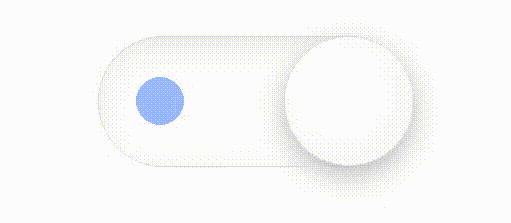

当用户手指滑动距离不算长时，此时控件的开关状态并不会发生改变，而是动画回归原状态的位置
1.2 形状拆解

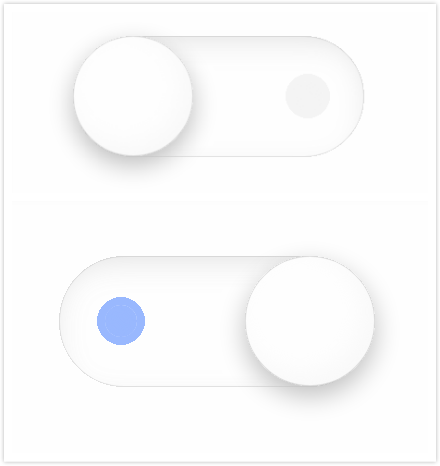

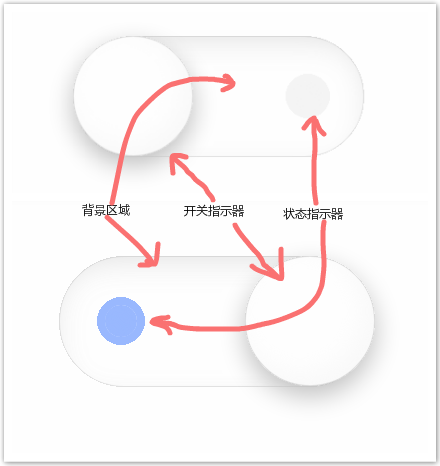

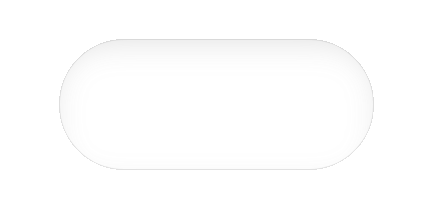

1.1.1 开关背景
圆角矩形没跑了，需要注意的是形状的宽高，需要为阴影绘制留出距离

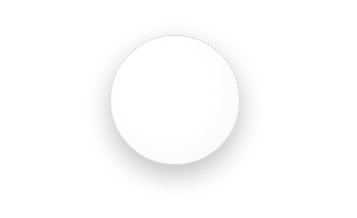

1.1.2 开关指示器
聪明人都知道这是个圆形[doge]

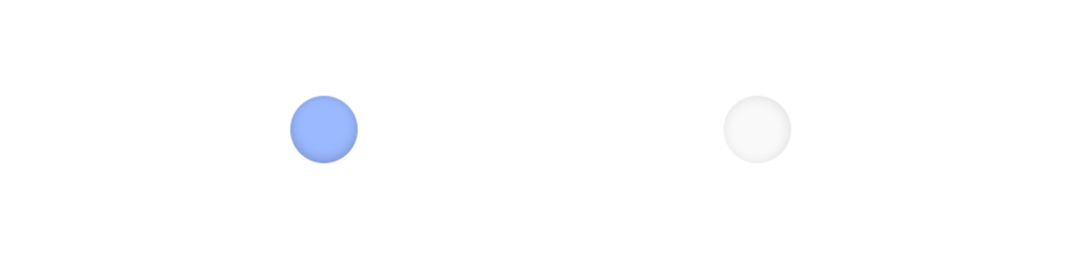

1.1.3 状态指示器
这不是圆形是啥？
二、实现方式
绘制代码onDraw中，按照形状分类拆分不同的方法。需要注意的是，先绘制状态指示器，它在最下层
@Override
protected void onDraw(Canvas canvas) {super.onDraw(canvas);setLayerType(LAYER_TYPE_SOFTWARE, null);//绘制状态指示器drawFlag(canvas);//绘制背景区域drawBackgroundArea(canvas);//绘制开关指示器drawIndicator(canvas);
}2.1 UI绘制
2.1.1 开关背景
内阴影的绘制思路我在《微质感的层级选择器，隔壁产品都馋哭了》提过，感兴趣的请翻看我的往期文章。代码如下：
void drawBackgroundArea(Canvas canvas) {//绘制边框及内阴影canvas.save();backgroundAreaPaint.setStyle(Paint.Style.STROKE);int strokeW = indicatorR / 2;backgroundAreaPaint.setStrokeWidth(strokeW);backgroundAreaPaint.setColor(Color.parseColor("#66bcbcbc"));backgroundAreaShadowSize = backgroundAreaH / 4;backgroundAreaShadowDistance = backgroundAreaH / 12;backgroundAreaPaint.setShadowLayer(backgroundAreaShadowSize + shadowOffset, 0, backgroundAreaShadowDistance, Color.GRAY);RectF strokeRectF = new RectF(-strokeW + (width - backgroundAreaW) / 2, -strokeW + (height - backgroundAreaH) / 2, strokeW + (width - backgroundAreaW) / 2 + backgroundAreaW, strokeW + (height - backgroundAreaH) / 2 + backgroundAreaH);Path strokePath = new Path();strokePath.addRoundRect(strokeRectF, (backgroundAreaH + strokeW) / 2, (backgroundAreaH + strokeW) / 2, Path.Direction.CW);RectF rectF = new RectF((width - backgroundAreaW) / 2, (height - backgroundAreaH) / 2, (width - backgroundAreaW) / 2 + backgroundAreaW, (height - backgroundAreaH) / 2 + backgroundAreaH);Path path = new Path();path.addRoundRect(rectF, backgroundAreaH / 2, backgroundAreaH / 2, Path.Direction.CW);canvas.clipPath(path);canvas.drawPath(strokePath, backgroundAreaPaint);backgroundAreaPaint.setStrokeWidth(2);backgroundAreaPaint.clearShadowLayer();canvas.drawPath(path, backgroundAreaPaint);canvas.restore();
}2.1.2 开关指示器
其中包括了凸显立体感的内阴影以及外阴影的绘制，见代码：
void drawIndicator(Canvas canvas) {//绘制外阴影indicatorPaint.setColor(indicatorColor);indicatorPaint.setStyle(Paint.Style.FILL);indicatorShadowSize = indicatorR / 3;indicatorShadowDistance = indicatorShadowSize / 2;indicatorPaint.setShadowLayer(indicatorShadowSize - shadowOffset, 0, indicatorShadowDistance, Color.parseColor("#ffc1c1c1"));canvas.drawCircle(indicatorX + indicatorXOffset, (height - backgroundAreaH) / 2 + indicatorR, indicatorR, indicatorPaint);//绘制内阴影canvas.save();indicatorPaint.setColor(Color.parseColor("#66bcbcbc"));int strokeW = indicatorR / 2;indicatorPaint.setStrokeWidth(strokeW);indicatorPaint.setStyle(Paint.Style.STROKE);indicatorPaint.setShadowLayer(indicatorR / 3, -indicatorR / 6, -indicatorR / 6, Color.parseColor("#fff1f1f1"));Path strokePath = new Path();strokePath.addCircle(indicatorX + indicatorXOffset, (height - backgroundAreaH) / 2 + indicatorR, indicatorR + strokeW / 2, Path.Direction.CW);Path path = new Path();path.addCircle(indicatorX + indicatorXOffset, (height - backgroundAreaH) / 2 + indicatorR, indicatorR, Path.Direction.CW);canvas.clipPath(path);canvas.drawPath(strokePath, indicatorPaint);indicatorPaint.setStrokeWidth(2);indicatorPaint.clearShadowLayer();canvas.drawPath(path, indicatorPaint);canvas.restore();
}2.1.3 状态指示器
这一步中也包含内阴影的绘制。额外注意连续调用两次canvas.save方法，通过clipPath裁剪出背景区域形状的画布。
void drawFlag(Canvas canvas) {//首先裁剪出背景圆角矩形画布canvas.save();RectF rectF = new RectF((width - backgroundAreaW) / 2, (height - backgroundAreaH) / 2, (width - backgroundAreaW) / 2 + backgroundAreaW, (height - backgroundAreaH) / 2 + backgroundAreaH);Path bgAreaPath = new Path();bgAreaPath.addRoundRect(rectF, backgroundAreaH / 2, backgroundAreaH / 2, Path.Direction.CW);canvas.clipPath(bgAreaPath);//绘制on flagflagPaint.setStyle(Paint.Style.FILL);flagPaint.setColor(onColor);flagPaint.clearShadowLayer();canvas.drawCircle(indicatorX + indicatorXOffset - backgroundAreaW * 3 / 5, height / 2, indicatorR / 4, flagPaint);//内阴影flagPaint.setStyle(Paint.Style.STROKE);int onStrokeW = indicatorR / 4;flagPaint.setStrokeWidth(onStrokeW);flagPaint.setShadowLayer(onStrokeW, -onStrokeW, onStrokeW, onColor);Path onPath = new Path();onPath.addCircle(indicatorX + indicatorXOffset - backgroundAreaW * 3 / 5, height / 2, indicatorR / 4 + onStrokeW / 2, Path.Direction.CW);canvas.save();canvas.clipPath(onPath);canvas.drawPath(onPath, flagPaint);flagPaint.clearShadowLayer();canvas.restore();//绘制off flagflagPaint.setStyle(Paint.Style.FILL);flagPaint.setColor(offColor);canvas.drawCircle(indicatorX + indicatorXOffset + backgroundAreaW * 3 / 5, height / 2, indicatorR / 4, flagPaint);//内阴影flagPaint.setStyle(Paint.Style.STROKE);int offStrokeW = indicatorR / 4;flagPaint.setStrokeWidth(offStrokeW);flagPaint.setShadowLayer(offStrokeW, -offStrokeW, offStrokeW, offColor);Path offPath = new Path();offPath.addCircle(indicatorX + indicatorXOffset + backgroundAreaW * 3 / 5, height / 2, indicatorR / 4 + offStrokeW / 2, Path.Direction.CW);canvas.save();canvas.clipPath(offPath);canvas.drawPath(offPath, flagPaint);canvas.restore();canvas.restore();
}2.2 交互实现
2.2.1 边界判断
当用户滑动超过边界时，强制重新赋值
indicatorXOffset = (int) (event.getX() - downX);
//边界判断
if (indicatorX + indicatorXOffset <= (width - backgroundAreaW) / 2 + indicatorR) {indicatorXOffset = (width - backgroundAreaW) / 2 + indicatorR - indicatorX;
} else if (indicatorX + indicatorXOffset >= width - (width - backgroundAreaW) / 2 - indicatorR) {indicatorXOffset = width - (width - backgroundAreaW) / 2 - indicatorR - indicatorX;
}2.2.2 区分滑动和点按
注意一个细节，当用户的滑动距离非常小时，算作点按，此时控件的开关状态要改变；滑动距离超过一定阈值时，算滑动操作，此时控件的开关状态不一定改变
if (Math.abs(indicatorXOffset) <= 20) {//todo：点按操作
}else{//todo：滑动操作
}2.2.3 状态变化
定义一个字段isChecked表示开关状态，根据开关指示器位置判断状态是否应该改变
if ((indicatorXOffset > 0 && indicatorXOffset >= (backgroundAreaW - 2 * indicatorR) / 2) || (indicatorXOffset < 0 && indicatorXOffset > -(backgroundAreaW - 2 * indicatorR) / 2)) {indicatorXOffset = 0;//切换状态:ONisChecked = true;startTranslateAnim(true);
} else if ((indicatorXOffset > 0 && indicatorXOffset < (backgroundAreaW - 2 * indicatorR) / 2) || (indicatorXOffset < 0 && indicatorXOffset <= -(backgroundAreaW - 2 * indicatorR) / 2)) {indicatorXOffset = 0;//切换状态:OFFisChecked = false;startTranslateAnim(false);
}2.3 细节实现
2.3.1 阴影变化
封装成阴影变化动画，通过Animator计算
//开始阴影变化动画
if (shadowAnimator != null) {shadowAnimator.cancel();
}
shadowAnimator = ValueAnimator.ofInt(0, indicatorR / 4);
shadowAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator animation) {shadowOffset = (int) animation.getAnimatedValue();postInvalidate();
}
});
shadowAnimator.setDuration(200L);
shadowAnimator.start();2.3.2 开关状态回位、变化动画
封装一个平移动画方法，更具状态判断要移动的目标位置
/**
* @param isChecked true==>移动至on状态；false==>移动至off状态
*/
void startTranslateAnim(boolean isChecked) {if (translateAnimator != null) {translateAnimator.cancel();}if (isChecked == true) {translateAnimator = ValueAnimator.ofInt(indicatorX + indicatorXOffset, width - (width - backgroundAreaW) / 2 - indicatorR);} else {translateAnimator = ValueAnimator.ofInt(indicatorX + indicatorXOffset, (width - backgroundAreaW) / 2 + indicatorR);}translateAnimator.setDuration(200L);translateAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator valueAnimator) {indicatorX = (int) valueAnimator.getAnimatedValue();postInvalidate();}
});
translateAnimator.start();
}
三、后记
此控件仿照锤子UI风格，部分阴影颜色、深度做了略微调整。该控件100%代码绘制，定制方便。
回顾锤子系统的整个体验，能够深刻感觉到他们团队在无数个细节中流的血汗和掉的头发，很多细节都能给用户带来惊喜。但现在锤子苟延残喘，不甚唏嘘。有时候反思，细节真的决定成败么？答案是否定的。
可以这么说，锤子因为它的无数个细节傲视整个手机市场，也因为无数个细节而迷失了发展方向。大爆炸、闪念胶囊等功能都是颇具创新的，但也无法弥补糟糕的手感、“迷人”的拍照效果、系统体验卡顿等一系列大方向体验中的短板。
一个好的产品，永远不是因为细节越多就会越好，而是在大方向正确的情况下，细节越多越具竞争力。
控件地址在gitee
加vx：pengyeah888 获取
点个赞再走，拒绝白嫖，从你我做起
