基于Arduino nano 的RDA5807M的收音机（一）

一：准备工作

软件：1、arduino-1.8.8-windows.exe(可去官网直接下载 https://www.arduino.cc/en/Main/Software）

           2、串口调试助手

           3、串口驱动CH340（arduion 中文社区有的下载）

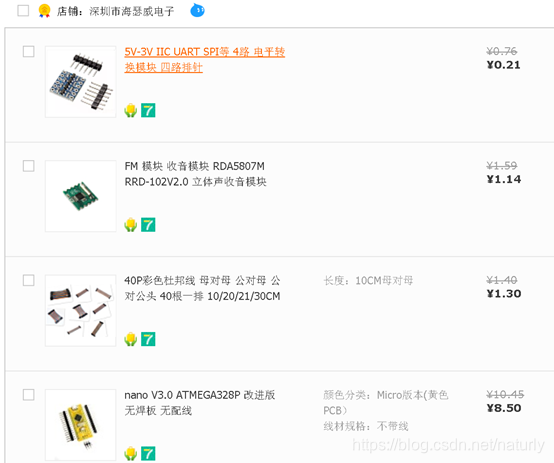

硬件：下图是硬件物料

 二、测试单片机的好坏

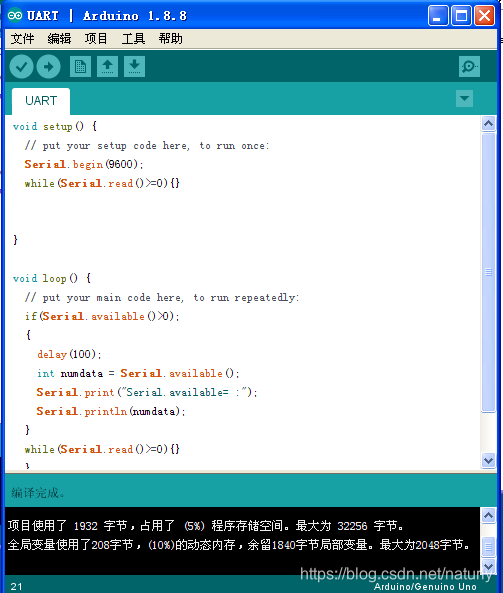

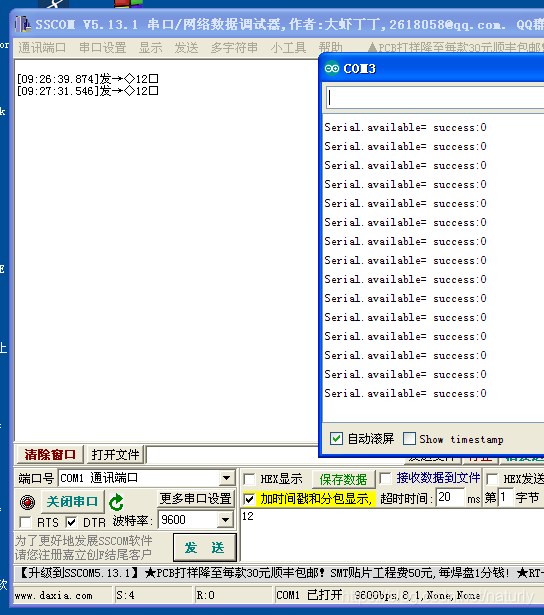

直接将单片机接到PC的USB接口，可以用串口通信程序测试，程序如下

三、认识RDA5807m模块

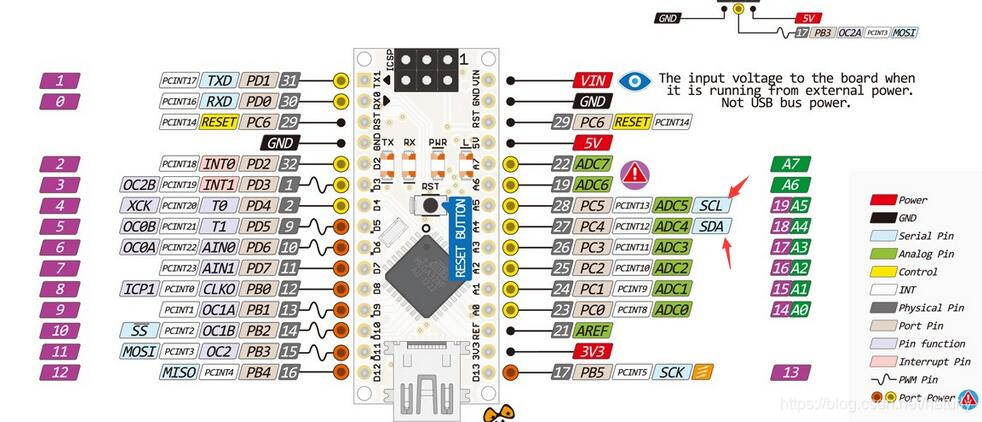

四、Arduino nano 引脚原理图

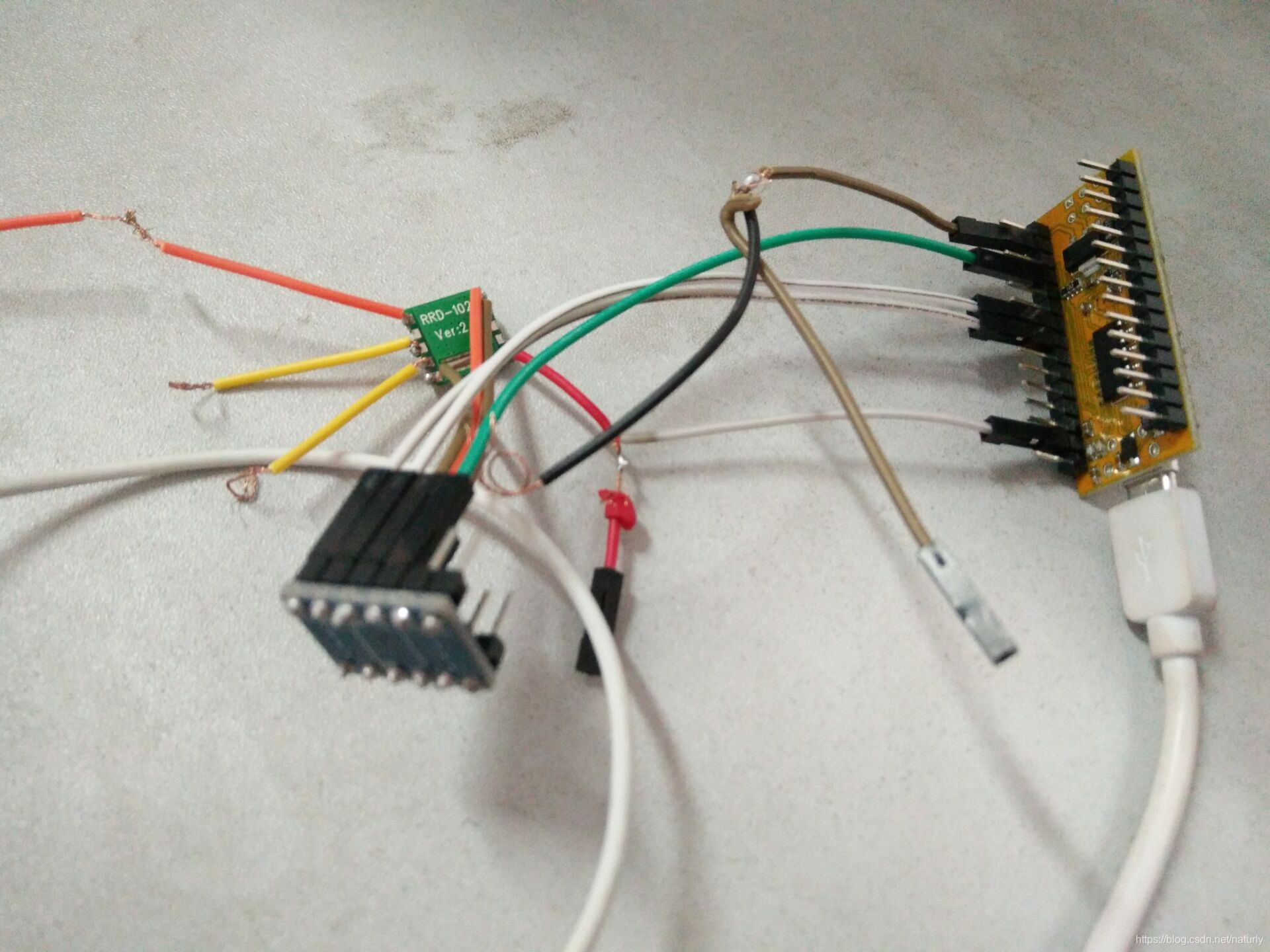

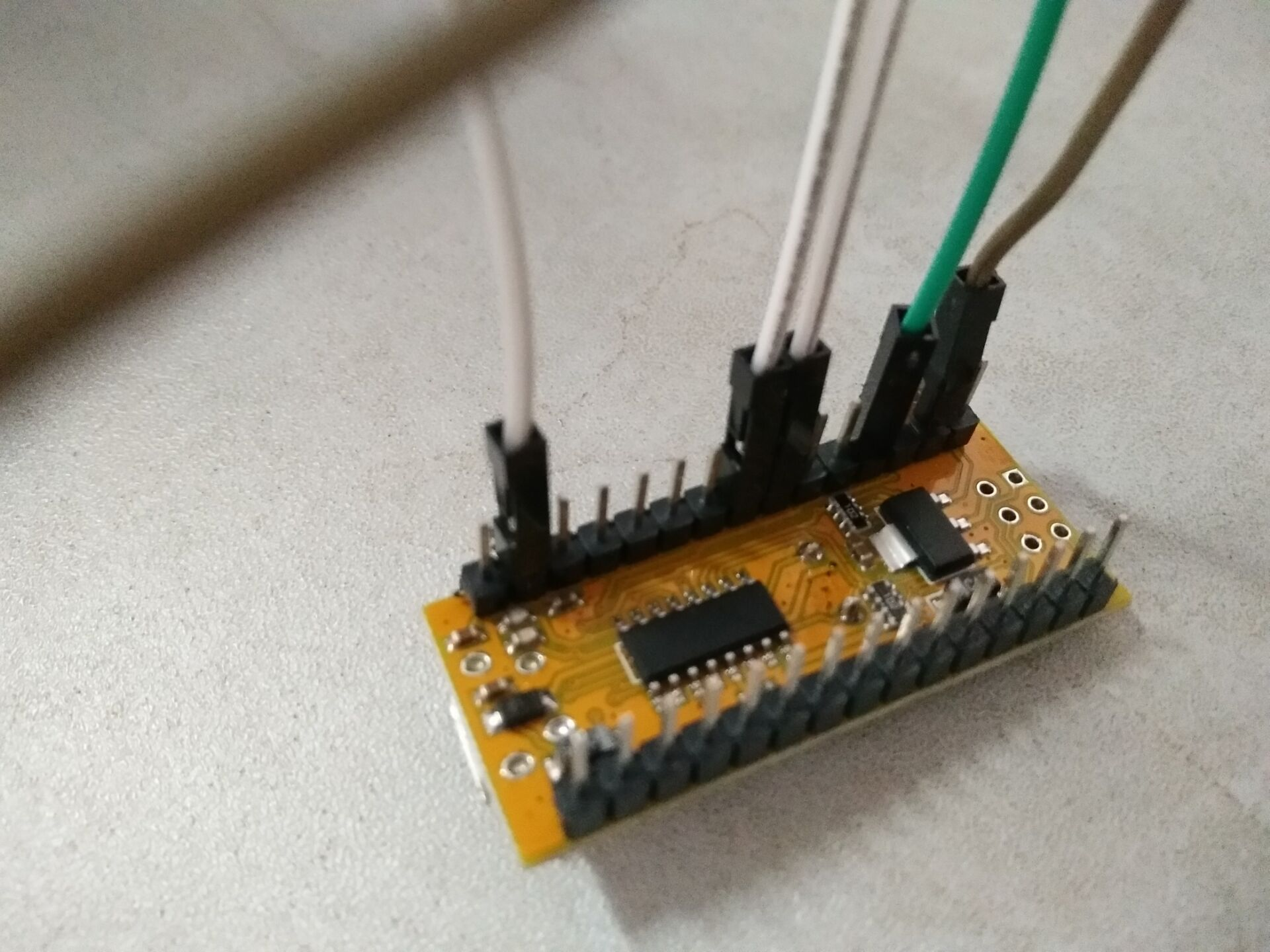

五、硬件焊接与连接

  收音模块焊接了1、2、3、5、6、7、10引脚，其中天线需接长一点。其中电平转换模块的两个低电平引脚连接了收音模块的6、7引脚，高电平则接到arduino板子的A4、A5引脚（IIC)

五、程序（参考：https://www.basemu.com/the-arduino-fm-radio-build.html）

将代码上传到Arduino之前，一定记得修改频率，否则什么也收不到，频率可以是你当地的某一FM频率。

在编译时会报错，是因为还需在arduino中添加radio库，库文件下载地址： https://github.com/mathertel/Radio/archive/master.zip.（该库已上传）

/*- Arduino FM Radio with RDA5807M- Sketch for Initial Tryout- Based on a Library created by Matthias Hertel
*/
#include ;
#include ;
#include ;
#include ;#define FIX_BAND RADIO_BAND_FM  //无线电波段 - FM
#define FIX_STATION 9950      //频率设置 - 99.50 MHz
#define FIX_VOLUME   40         //音量 - 40RDA5807M radio; void setup() {// 打开串口Serial.begin(57600);Serial.println(“My FM Radio”);delay(200);radio.init();radio.debugEnable();radio.setBandFrequency(FIX_BAND, FIX_STATION);radio.setVolume(FIX_VOLUME);radio.setMono(false);radio.setMute(false);
}void loop() {char s[12];radio.formatFrequency(s, sizeof(s));Serial.print(“Station:”);Serial.println(s);Serial.print(“Radio:”);radio.debugRadioInfo();Serial.print(“Audio:”);radio.debugAudioInfo();delay(3000);
}

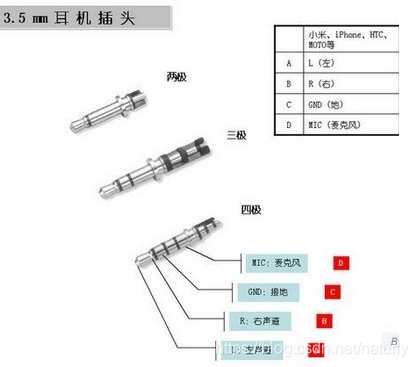

将收音模块的左声道右声道接到耳机上，5807的GND接到耳机最内圈，（根据自己的耳机接线）即可听到广播
