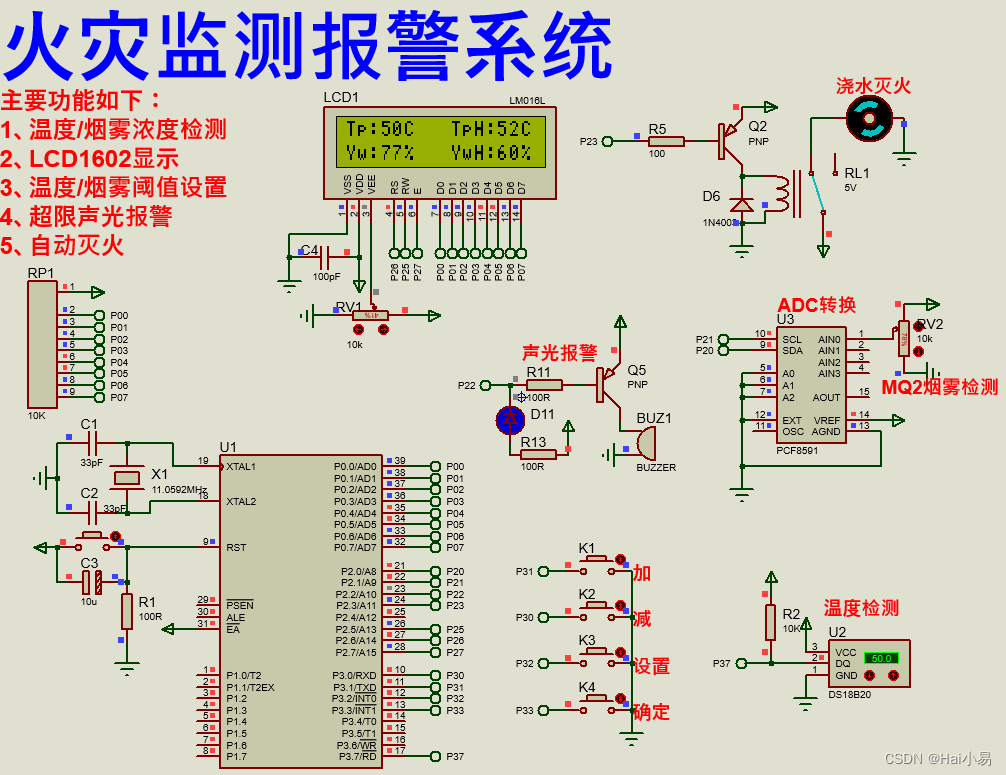

一、功能简介

本项目使用Proteus8仿真51单片机控制器，使用LCD1602显示模块、按键模块、LED和蜂鸣器、继电器直流电机模块、DS18B20温度传感器、MQ2烟雾传感器等。
主要功能：
系统运行后，LCD1602显示温度和MQ2烟雾传感器检测的温度及烟雾浓度；当检测温度或烟雾浓度高于设置的温度或烟雾阈值，则声光报警且浇水 灭火装置开启。可通过按键K3进入阈值设置模式，K1和K2进行加减调节， K4确定。
主要功能如下：
1、温度/烟雾浓度检测
2、LCD1602显示
3、温度/烟雾阈值设置
4、超限声光报警
5、自动灭火

二、软件设计

/*
作者：嗨小易（QQ：3443792007）
*///系统开机界面显示
void sys_open_show(void)
{lcd1602_clear();lcd1602_show_string(0,0,"Tp:  C");lcd1602_show_string(9,0,"TpH:  C");lcd1602_show_string(0,1,"Yw:  %");lcd1602_show_string(9,1,"YwH:  %");
}//系统数据获取
void sys_data_get(void)
{static u8 i=0;while(1){//温度获取i++;if(i%10==0)sys_ctrl.temp=ds18b20_read_temperture();//烟雾浓度获取sys_ctrl.smoke=pcf8591_read_adcvalue(0);sys_ctrl.smoke=cal_map(sys_ctrl.smoke,0,255,0,99);	break;}
}//系统数据显示
void sys_data_show(void)
{static u8 i=0;while(1){//温度显示lcd1602_show_nums(3,0,sys_ctrl.temp,2,0);//烟雾浓度显示lcd1602_show_nums(3,1,sys_ctrl.smoke,2,0);//温度阈值显示lcd1602_show_nums(13,0,sys_ctrl.temph,2,0);//烟雾浓度阈值显示lcd1602_show_nums(13,1,sys_ctrl.smokeh,2,0);	//阈值设定，数据位置闪烁switch(sys_ctrl.mode){case 1://温度lcd1602_show_string(13,0,"  ");delay_ms(100);lcd1602_show_nums(13,0,sys_ctrl.temph,2,0);break;case 2://烟雾浓度lcd1602_show_string(13,1,"  ");delay_ms(100);lcd1602_show_nums(13,1,sys_ctrl.smokeh,2,0);break;	}break;			}
}//系统数据设置
void sys_data_set(void)
{u8 key=0;key=key_scan(0);//模式设置if(key==KEY3_PRESS){sys_ctrl.mode++;if(sys_ctrl.mode>=3)sys_ctrl.mode=1;}//在设置模式下，加else if(key==KEY1_PRESS){switch(sys_ctrl.mode){case 1://温度阈值 sys_ctrl.temph++;if(sys_ctrl.temph>99)sys_ctrl.temph=0;break;case 2://烟雾浓度阈值 sys_ctrl.smokeh++;if(sys_ctrl.smokeh>99)sys_ctrl.smokeh=0;break;}		}//在设置模式下，减else if(key==KEY2_PRESS){switch(sys_ctrl.mode){case 1://温度阈值 sys_ctrl.temph--;if(sys_ctrl.temph<0)sys_ctrl.temph=99;break;case 2://烟雾浓度阈值 sys_ctrl.smokeh--;if(sys_ctrl.smokeh<0)sys_ctrl.smokeh=99;break;}}//确定else if(key==KEY4_PRESS){sys_ctrl.mode=0;		}
}//系统功能控制
void sys_fun_ctrl(void)
{//正常工作模式下if(sys_ctrl.mode==0){//若温度高于阈值，或者，烟雾浓度高于阈值则蜂鸣器声光报警，开启灭火装置if(sys_ctrl.temp>sys_ctrl.temph || sys_ctrl.smoke>sys_ctrl.smokeh){RELAY=0;//打开灭火装置beep_alarm(100,30);//打开蜂鸣器报警}//若温度和烟雾浓度都低于阈值，则关闭蜂鸣器，关闭灭火装置else {RELAY=1;//关闭灭火装置BEEP=1;//关闭蜂鸣器报警	}}
}//应用控制系统
void appdemo_show(void)
{u8 i=10;sys_parm_init();//系统参数初始化lcd1602_init();ds18b20_init();//间隔一段时间，等待数据稳定while(i--){//温度获取sys_ctrl.temp=ds18b20_read_temperture();//烟雾浓度获取sys_ctrl.smoke=pcf8591_read_adcvalue(0);sys_ctrl.smoke=cal_map(sys_ctrl.smoke,0,255,0,99);delay_ms(100);	}sys_open_show();//系统开机界面显示while(1){	sys_data_get();//系统数据获取sys_data_show();//系统数据显示sys_data_set();//系统数据设置sys_fun_ctrl();//系统功能控制}
}

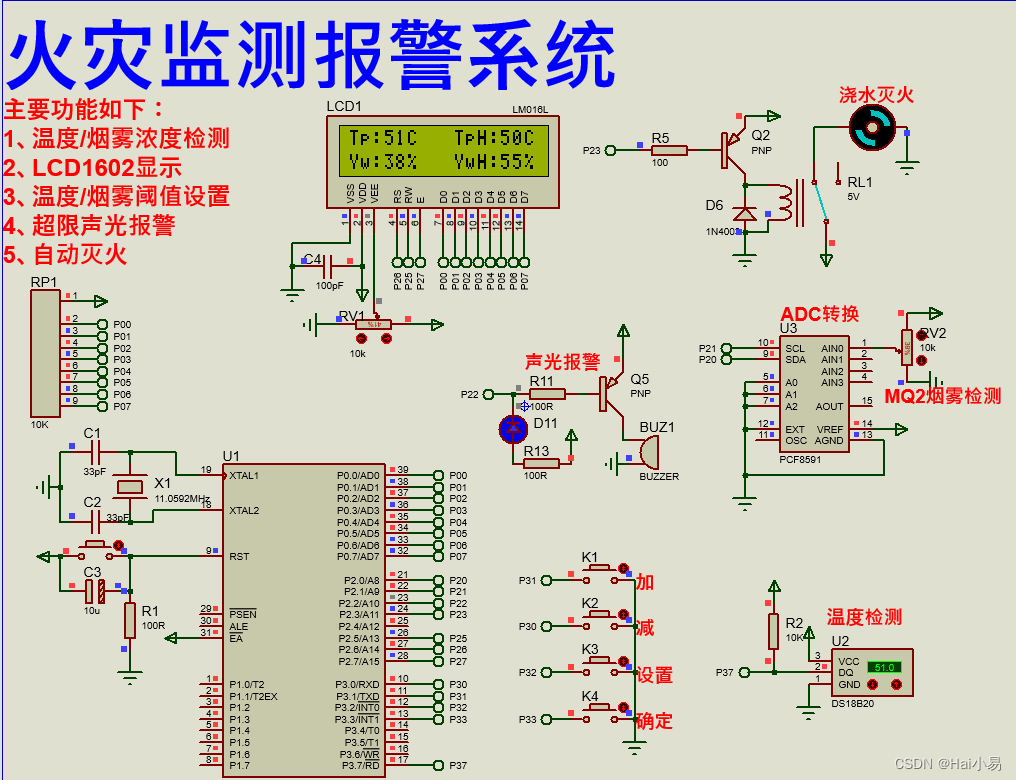

三、实验现象

B站演示视频：https://space.bilibili.com/444388619
