柳州职业技术学院实训报告

课程名称：通信工程项目实施

实验项目（课题）： 馈线接头的制作

一、实训目的：

统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方

法和提高馈线接头的制作工艺水平，避免因工具或认为原因导致的馈线系统驻波比过高，造成网络性能下降和引起隐形故障。

二、实训操作器材：

三、制作要求：

1.馈线切口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有

凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。

2.街头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头

连接处应紧密，间隙应不能大于0.5mm。

3.馈线皮切削处的内导体表面应无明显和深的切割或划痕。

4.接头包装内的所有配件不惜全部使用到位，不能遗漏和少装。

5.接头包封必须严密不进水

6.驻波比测试小于1.1。

四、实训步骤：

五、实训体会与心得：

制作视频

一、实训目的：

1. 统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方

2. 法和提高馈线接头的制作工艺水平，避免因工具或认为原因导致的馈线系统驻波比过高，造成网络性能下降和引起隐形故障。

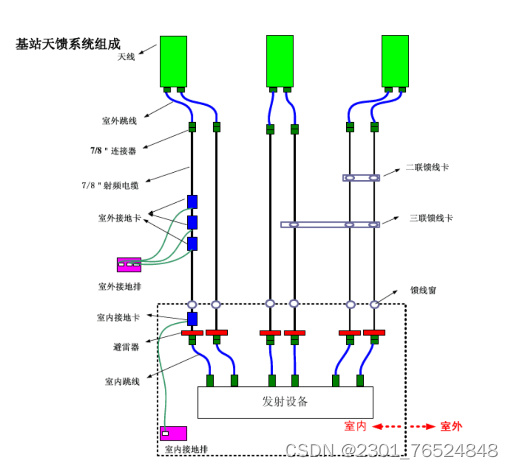

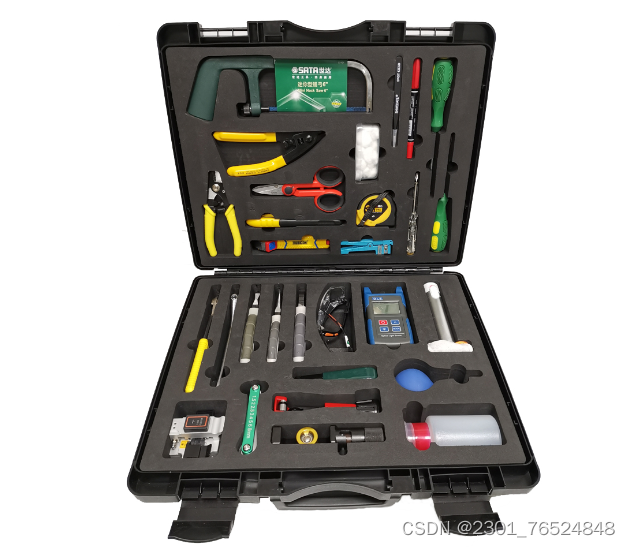

二、实训操作器材：

1. 1、一字螺丝刀
2. 2、十字螺丝刀
3. 3、美工刀
4. 4、活动扳手
5.  5、尖嘴钳
6. 6、斜口钳
7. 7、老虎钳
8. 8、锉刀
9. 9、钢锯
10. 10、呆扳手
11. 11、铜丝刷
12. 12、铁锤
13. 13、卷尺
14. 14、馈线刀
15. 15、驻波测试仪
16. 16、防水胶泥
17. 17、防水胶带
18. 18、绝缘胶带

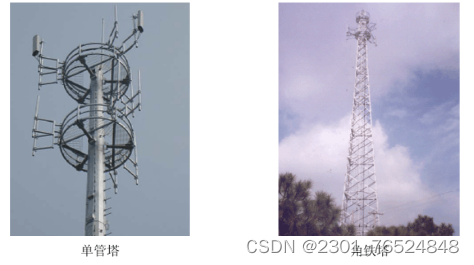

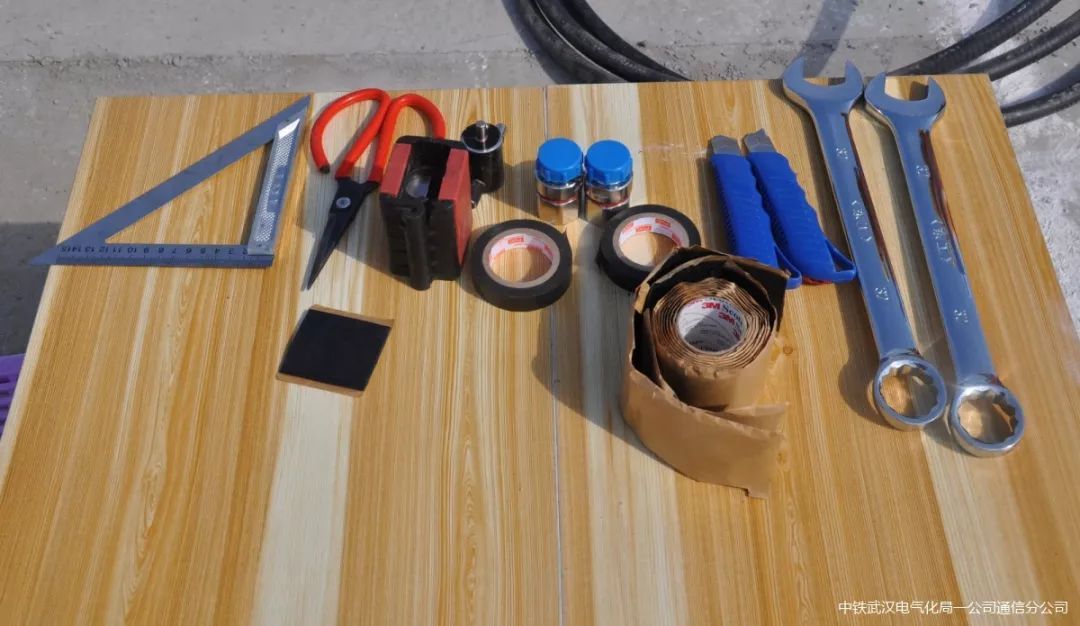

如下图：

三、制作要求：

1. 1.馈线切口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有

2. 凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。

3. 2.街头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头

4. 连接处应紧密，间隙应不能大于0.5mm。

5. 3.馈线皮切削处的内导体表面应无明显和深的切割或划痕。

6. 4.接头包装内的所有配件不惜全部使用到位，不能遗漏和少装。

7. 5.接头包封必须严密不进水

8. 6.驻波比测试小于1.1。

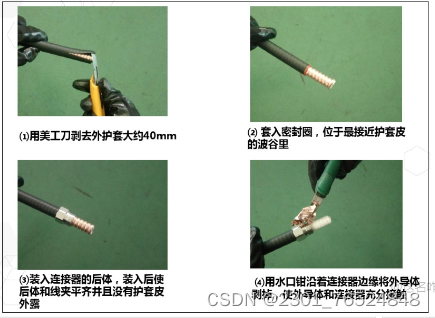

四、实训步骤：

1. 1、准备制作馈线接头
2. ①选取合适的长度和位置(15厘米)制作接头，将多余的馈线用细齿小手锯锯掉。
3. ②确定制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15厘米。

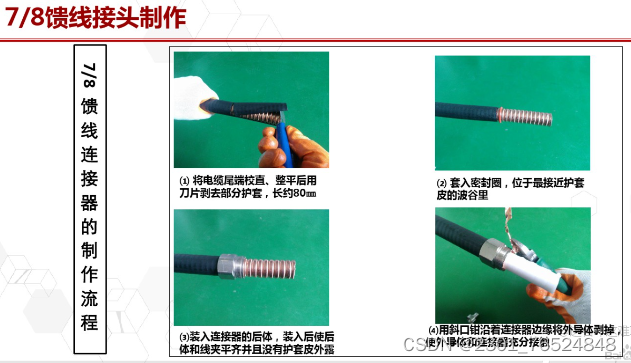

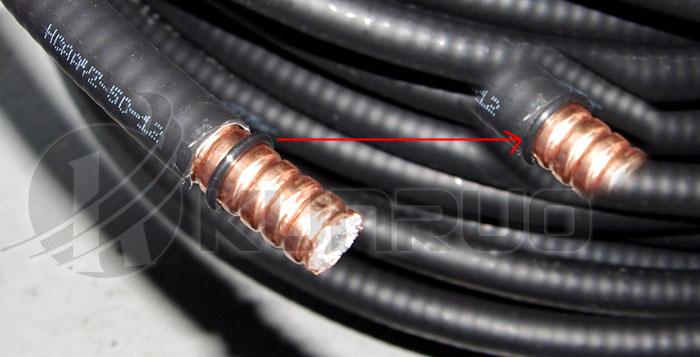

4. 2、剥除馈线外皮及切割馈线
5. ①选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置，用馈线切割刀在该处的馈线外皮进行环切，用手轻压馈线刀，按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳，应尽量避免切伤馈线外导体。
6. ②使用馈线安全刀，从环切处开始向外将这小段馈线皮剥掉，剥削时，馈线安全刀刀刃应微微向上，避免划伤外导体表面。

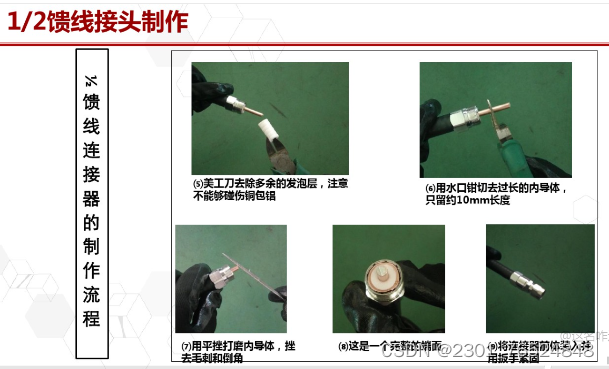

7. 3、馈线接口处理
8. ①用小金属刷将刚切好的馈线端进行清洁，如有毛刺的则用锉刀锉平，用钢刷将金属导体内的和表面的碎屑清理干净，然后再取一小块防水胶，对切割口进行粘贴，吸附更细小的金属碎屑。
9. ②使用专用的街头扩孔器，顺时针旋转2到3圈对馈线口做扩孔和定型。
10. ③用一字螺丝刀小心的将清理后的馈线端的绝缘层边缘，与馈线的外导体成45°角向内导体方向环绕一圈压开。
11. 4、安装连接器前套
12. ①先用手将接头的前端(外套件)和后端面(内套件)拧紧，需要注意的是，拧紧的过程中外套件须固定不动，只旋转套在馈线端的内导体，待手拧紧后，再用扳手将接头拧紧，拧紧的方法仍然是旋转内套件，外套件用扳手夹紧固定，直到将接头两边紧密连接到位。

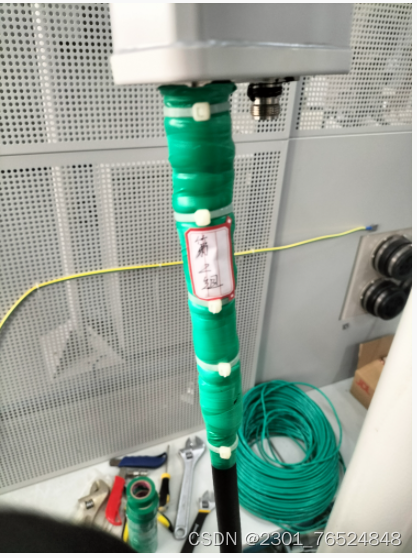

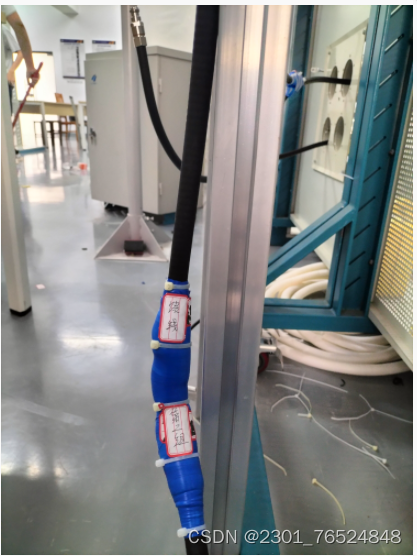

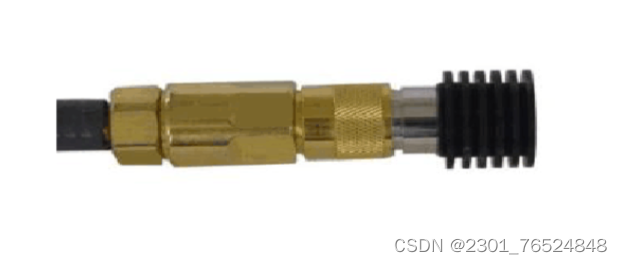

13. 完成后：（附图)

五、实训体会与心得：

1. （1） 馈线制作实验是一对或一对以上的馈线封装在一个绝缘外套中而形成的一种传输介质
2. （2）馈线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对，作为以太局域网最基本的连接、传输介质。它一般有屏蔽与非屏蔽双绞线之分。
3. （3）双绞线按电气性能划分的话，通常分为:三类、四类、五类、超五类、六类、七类馈线等类型。双绞线价格低廉、连接可靠、维护简单，可提供高达传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。
4. （4） 需要多加注意的是多芯的馈线在给内导体上焊锡的时候只给顶端
