虚拟机：VMware -14.0.0.24051
环 境：ubuntu 18.04.1
脚 本：makefile（点击直达）
应用工具：vcs 和 verdi

文章目录

• 一、Demand
• 二、Block Diagram
• 三、Design and Functional Verification
• （1）RTL
• （2）Test Bench
• 四、Result

一、Demand

  实现参数化表决功能，可配置为2N+1人表决功能，多数表决通过则通过。在模块中定义一个N位的输入in来表示N个参与表决的人，然后利用for循环计算in中有多少位为1，如果有大于等于（N+1）/2位的1，则表示多数人同意，通过，反之不通过。

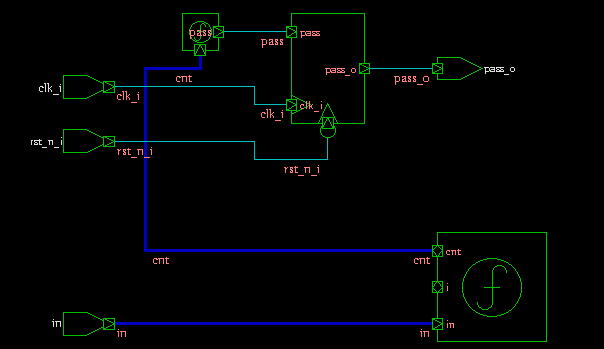

二、Block Diagram

三、Design and Functional Verification

（1）RTL

//-- modified by xlinxdu, 2022/04/26module vote
#(parameter NUM   = 3,parameter WIDTH = 2
)
(input                clk_i  ,input                rst_n_i,input      [NUM-1:0] in     ,output reg           pass_o
);reg     [WIDTH-1:0]  cnt ;integer              i   ;wire                 pass;always @ (*) begincnt = 2'b0;for(i=0;i<NUM;i=i+1) begincnt = cnt + in[i];end
endassign pass = (cnt >= ((NUM+1)/2))? 1'b1:1'b0;always @ (posedge clk_i or negedge rst_n_i) beginif (!rst_n_i) beginpass_o <= 1'b0;endelse beginpass_o <= pass;end
end
endmodule

（2）Test Bench

//-- modified by xlinxdu, 2022/04/26
module tb_vote;reg clk_i;reg rst_n_i;reg [2:0] in;wire      pass_o;initial beginclk_i = 0 ;rst_n_i = 1;in = 3'b000;#10 rst_n_i = 0;#10 rst_n_i = 1;
end
always #50 in = {$random}%7;
always #25 clk_i = ~clk_i;vote tb_vote(.clk_i(clk_i),.rst_n_i(rst_n_i),.in(in),.pass_o(pass_o));initial begin#10000 $finish;$fsdbDumpfile(".fsdb");$fsdbDumpvars            ;$fsdbDumpMDA             ;
endendmodule

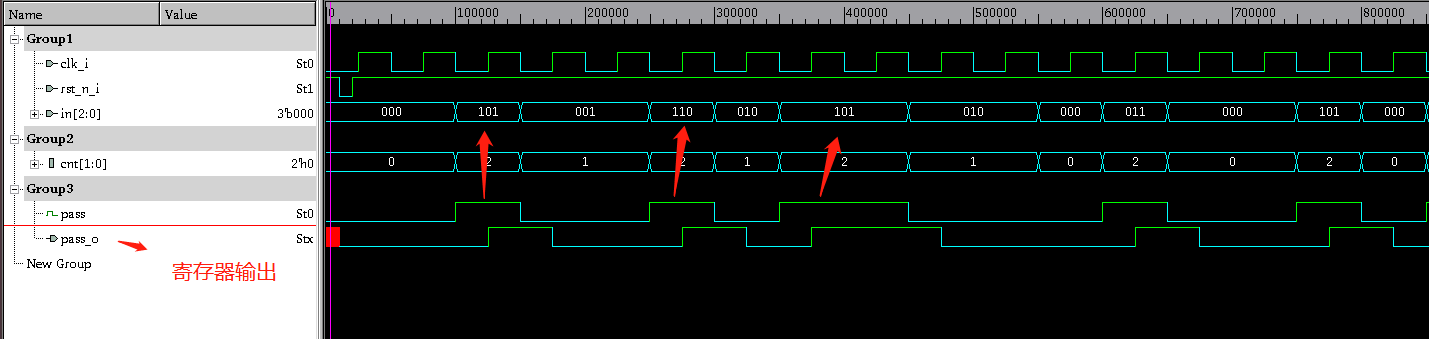

四、Result

  由上述结果可知，在配置N=3是，多数人即大于等于两人表决则表示通过，pass输出1，模块数据通路是正常的，功能验证通过。
注意：在计算个数时，需要初始化cnt的值。

作者：xlinxdu
版权：本文是作者原创，版权归作者所有。
转载：未经作者允许，禁止转载，转载必须保留此段声明，必须在文章中给出原文连接。
