一.VRRP的概述：

• Virtual Router Redundancy Protocol，也即虚拟路由器冗余协议。

• 利用VRRP，一组路由器（同一个LAN中的接口）协同工作，但只有一个处于Master状态，处于该状态的路由器（的接口）承担实际的数据流量转发任务。在一个VRRP组内的多个路由器接口共用一个虚拟IP地址，该地址被称作为局域网内所在主机的缺省网关地址。
  *

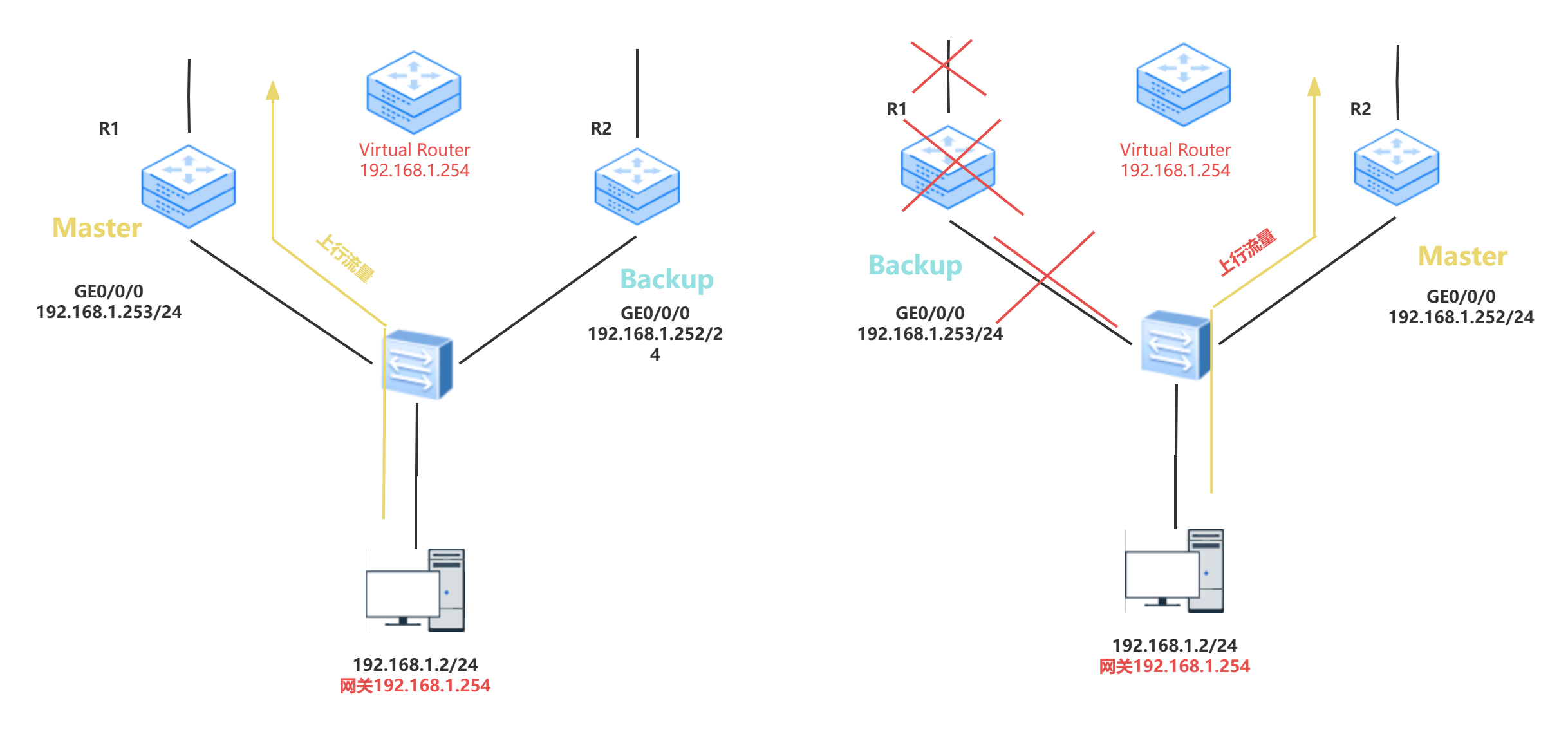

• VRRP决定哪个路由器是Master，Master路由器负责接收发送至用户网关的数据包并进行转发，以及响应PC对于其网关IP地址的ARP请求。

• Backup路由器侦听Master路由器的状态，并在Master路由器发生故障时，接替其工作，从而保证业务流量的平滑转换。

二.VRRP术语：

1.VRRP路由器：

运行VRRP的路由器，一台VRRP路由器（的接口）可以同时参与多个VRRP组中，在不同的组中，一台VRRP路由器可以充当不同的角色。

2.VRRP组:

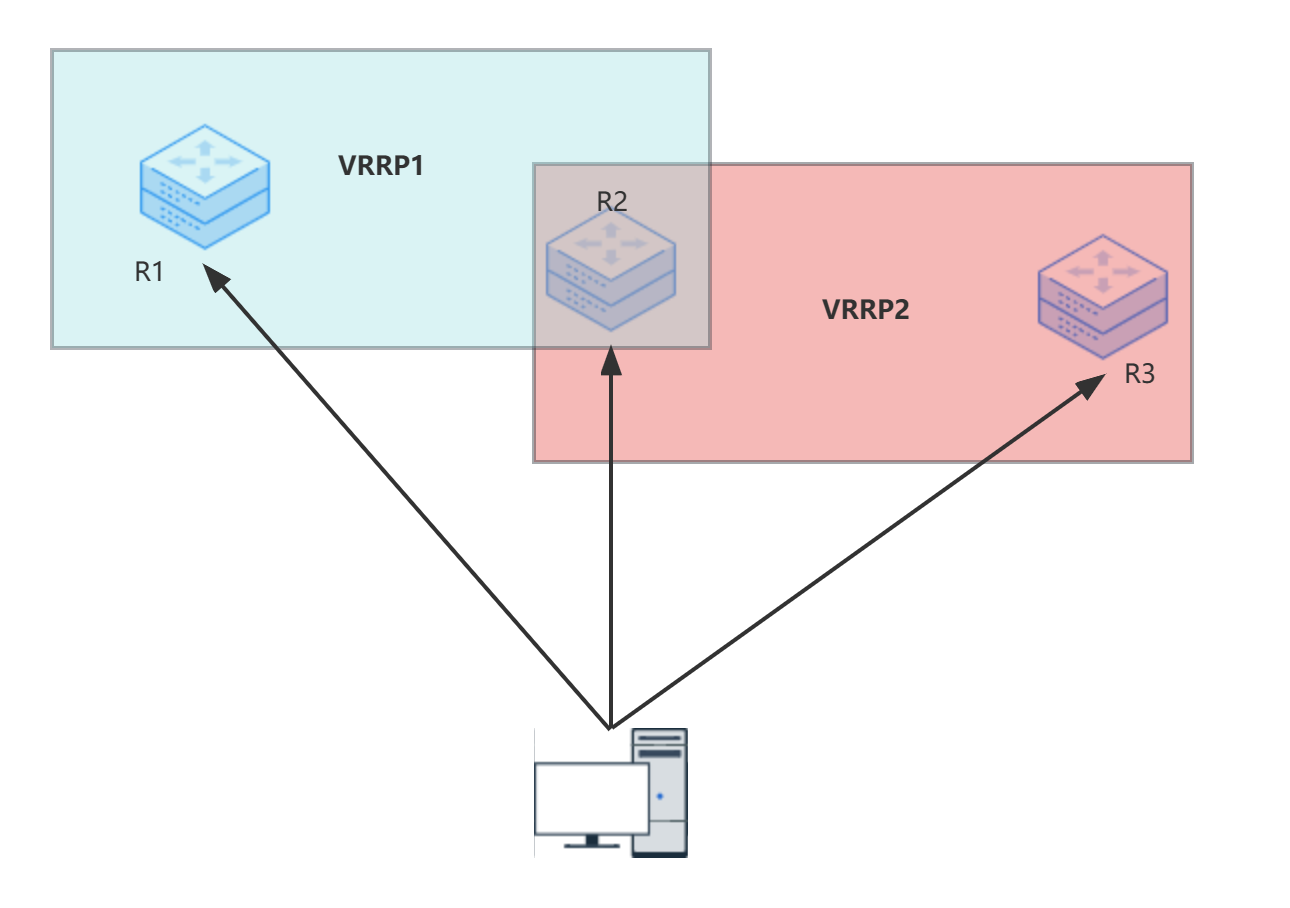

一个VRRP组由多个VRRP路由器组成，使用相同的VRID（Virtual Router ID，虚拟路由器id）进行标识，属于同一VRRP组的VRRP路由器相互交换信息，每一个VRRP组只能有一个Master。

3.虚拟路由器：

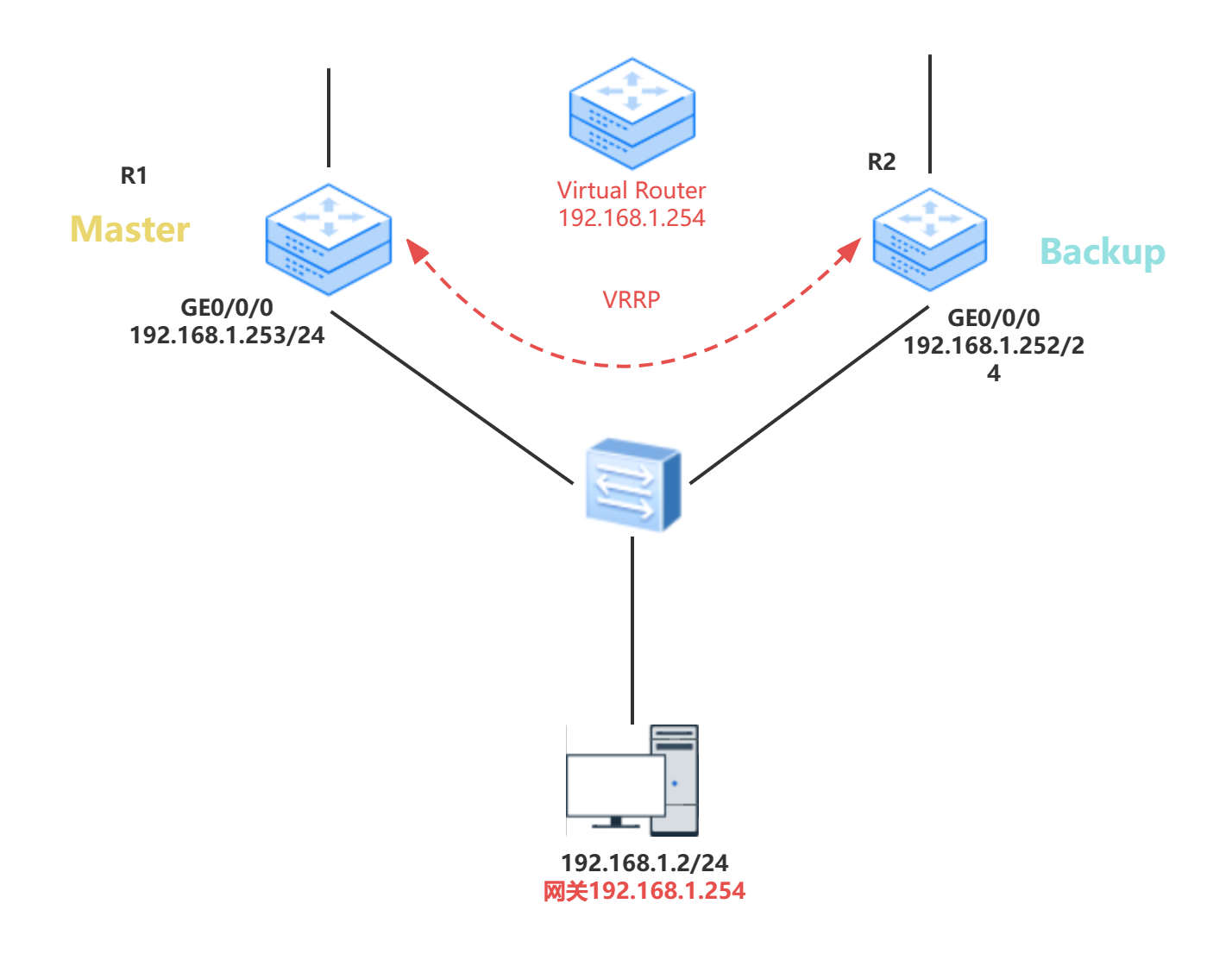

对于每一个VRRP组，抽象出来的一个逻辑路由器，该路由器充当网络用户的网关，该路由器并非真实存在，事实上对于用户而言，只需要知道虚拟路由器的ip，至于具体的虚拟路由器的角色由谁来承担，数据转发由谁来承担，Master故障后谁来接替，这是VRRP的工作。

4.虚拟ip地址，MAC地址：

虚拟ip地址就是虚拟路由器的ip地址，该地址实际上就是网户的网关地址。
虚拟MAC地址是虚拟路由器根据VRID生成的MAC地址，一个虚拟路由器拥有一个虚拟MAC地址，格式为：00-00-5E-00-01-（VRID）。

5.Master，Backup路由器：

Master路由器：在VRRP组中实际转发数据包的路由器，在每个VRRP组中，仅有Master响应对IP地址的ARP请求。Master路由器同时以一定的时间间隔发送VRRP消息，以便通知Backup路由器自己的存活情况。
Backup路由器：处于监听状态的路由器，一旦Master路由器出现故障Backup路由器就开始接替工作。
选举依据：先比较接口VRRP优先级（比大），如果相等，则比较接口IP地址（比大）。

6.VRRP状态机：

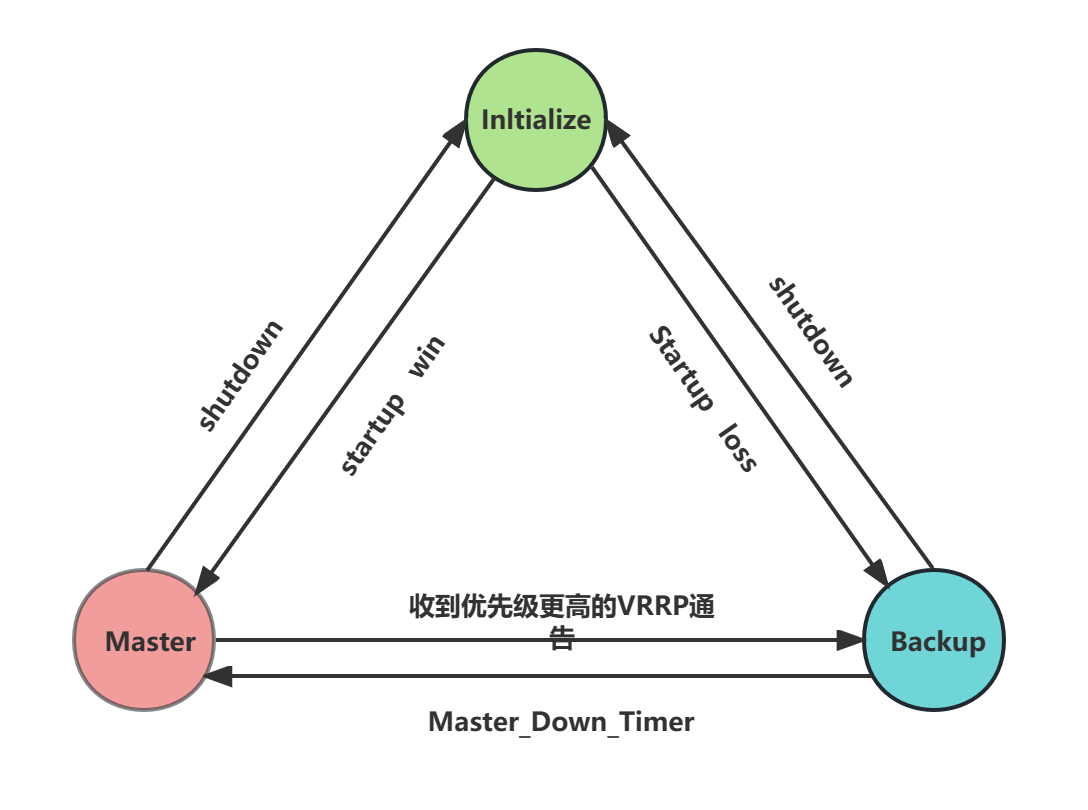

VRRP协议的状态共有三种，分别是Initialize，Master，Backup，初始状态都是Initialize，通过比较优先级产生Master和Backup，在规定时间内，Backup若没有收到Master发来的心跳报文，将切换为Master。

三.VRRP的工作原理：

（1）.VRRP组中的设备选举出Master。Master设备通过发送ARP报文，将虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务。
（2）. Master设备周期性向备份组内所有Backup设备发送VRRP通告报文。
（3）．如果Master设备出现故障，VRRP备份组中的Backup设备重新选举新的Master。
（4）.VRRP组状态切换时，Master设备由一台设备切换为另外一台设备，新的Master设备会立即发送携带虚拟路由器的虚拟MAC地址和虚拟IP地址信息的免费ARP报文=，刷新与它连接的主机或设备中的MAC表项，从而把用户流量引到新的Master设备上来，整个过程对用户完全透明。
（5）.原Master设备故障恢复时，若该设备为IP地址拥有者(则其优先级为255)，将直接切换至Master状态。若该设备优先级小于255，将首先切换至Backup状态，且其优先级恢复为故障前配置的优先级。
（6）. Backup设备的优先级高于Master设备时，由Backup设备的工作方式(抢占方式和非抢占方式）决定是否重新选举Master。

VRRP实验操练：

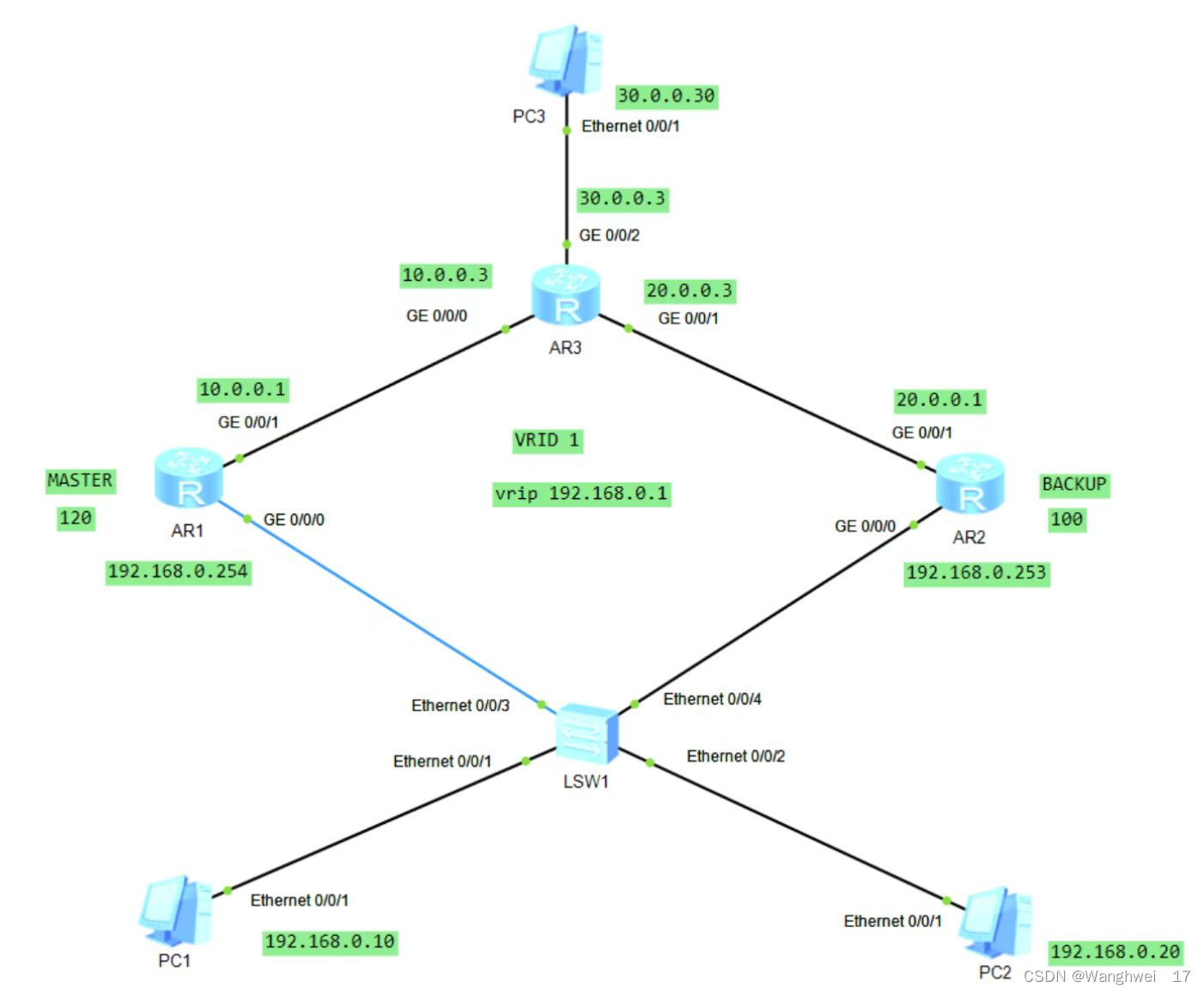

配置R1：

[R1]INT G0/0/0      //进入接口
[R1-GigabitEthernet0/0/0]IP ADD 192.168.0.254 24       //配置接口ip
[R1-GigabitEthernet0/0/0]
[R1-GigabitEthernet0/0/0]UN SHU
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[R1-GigabitEthernet0/0/0]INT G0/0/1
[R1-GigabitEthernet0/0/1]IP ADD 10.0.0.1 24
[R1-GigabitEthernet0/0/1]UN SHU
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[R1-GigabitEthernet0/0/1]INT G0/0/0
[R1-GigabitEthernet0/0/0]VRRP VRID 1 VIRTUAL-IP 192.168.0.1   //创建VRRP虚拟路由器的标识VRID为1，并配置VRID 1的虚拟IP地址
[R1i-GigabitEthernet0/0/0]VRRP VRID 1 PRIORITY 120      //设置MASTER路由器R1的优先级为120（缺省值为100，数值越大越优先）
[R1-GigabitEthernet0/0/0]VRRP VRID 1 PREEMPT-MODE TIMER DELAY 5     //配置MASTER路由器R1的抢占时延为5秒（缺省值为0，以防频繁地进行状态切换）
[R1-GigabitEthernet0/0/0]VRRP VRID 1 TRACK INTERFACE G0/0/1 REDUCED 30      //跟踪上行接口G0/0/1的状态，如端口故障，则MASTER优先降低30（缺省值为10）
[R1-GigabitEthernet0/0/0]Q
[R1]IP ROUTE-STATIC 30.0.0.0 24 10.0.0.3      //目标地址   mask    下一跳地址
[R1]Q

配置R2：

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]INT G0/0/0
[R2-GigabitEthernet0/0/0]IP ADD 192.168.0.253 24
[R2-GigabitEthernet0/0/0]INT G0/0/1
[R2-GigabitEthernet0/0/1]IP ADD 20.0.0.1 24
[R2-GigabitEthernet0/0/1]Q
[R2]INT G0/0/0
[R2-GigabitEthernet0/0/0]VRRP VRID 1 VIRTUAL-IP 192.168.0.1     //创建VRRP虚拟路由器的标识VRID为1，并配置VRID 1的虚拟IP地址
[R2-GigabitEthernet0/0/0]Q
[R2]IP ROUTE-STATIC 30.0.0.0 24 20.0.0.3    //目标地址   mask    下一跳地址
[R2]

配置R3：

[Huawei]sys R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.0.0.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 20.0.0.3 24
[R3-GigabitEthernet0/0/1]un shu
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 30.0.0.3 24
[R3-GigabitEthernet0/0/2]q
[R3]ip route-static 192.168.0.0 24 10.0.0.1 preference 70
[R3]ip route-static 192.168.0.0 24 20.0.0.1
[R3]

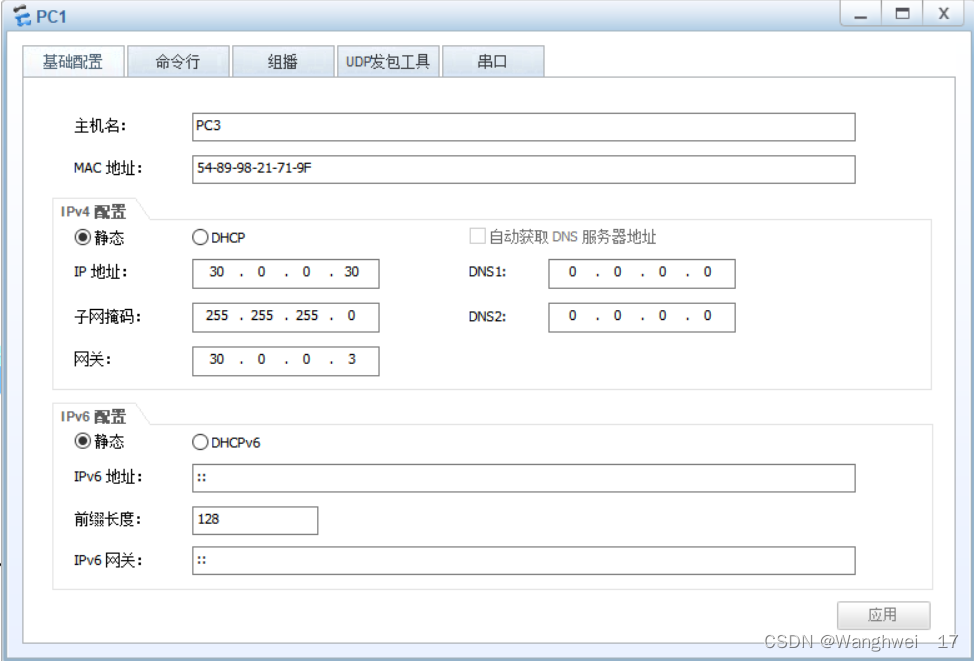

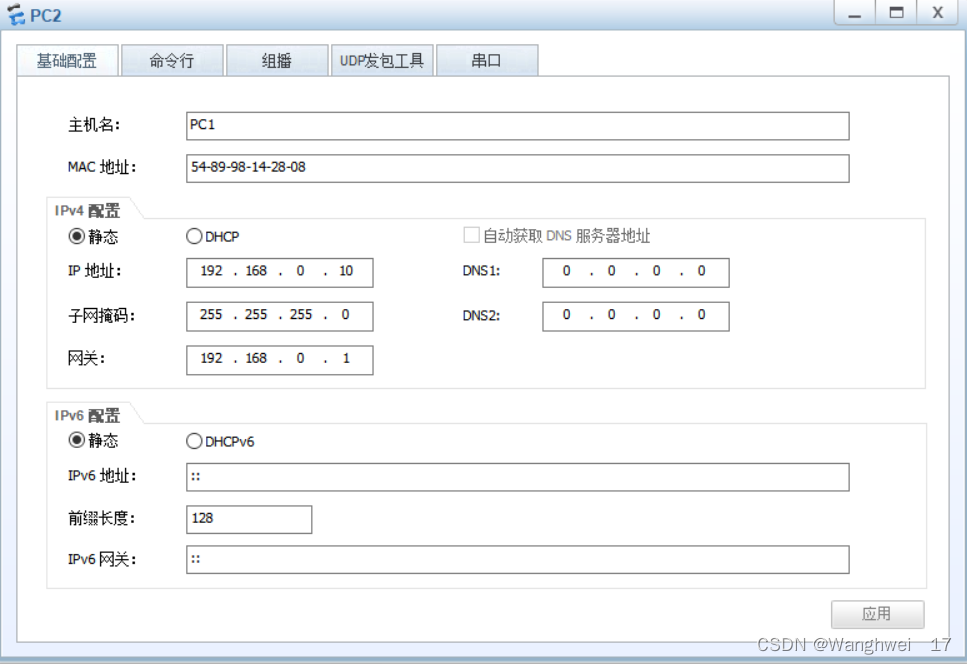

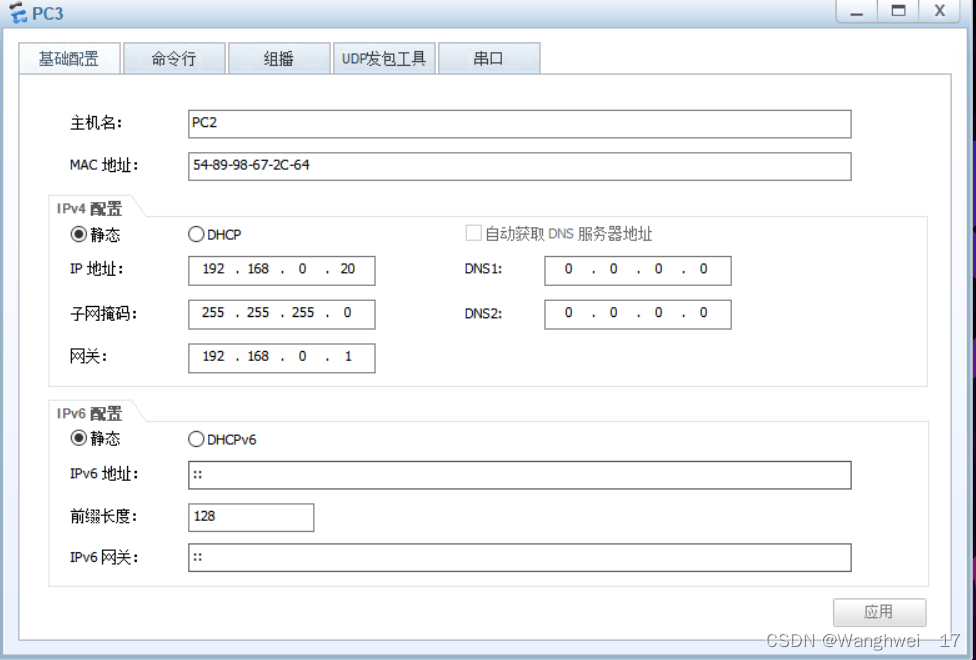

最后配置三台主机：
