LS-DYNA中加速度计的定义

*ELEMENT_SEATBELT_ACCELEROMETER

一、加速度计关键字的定义

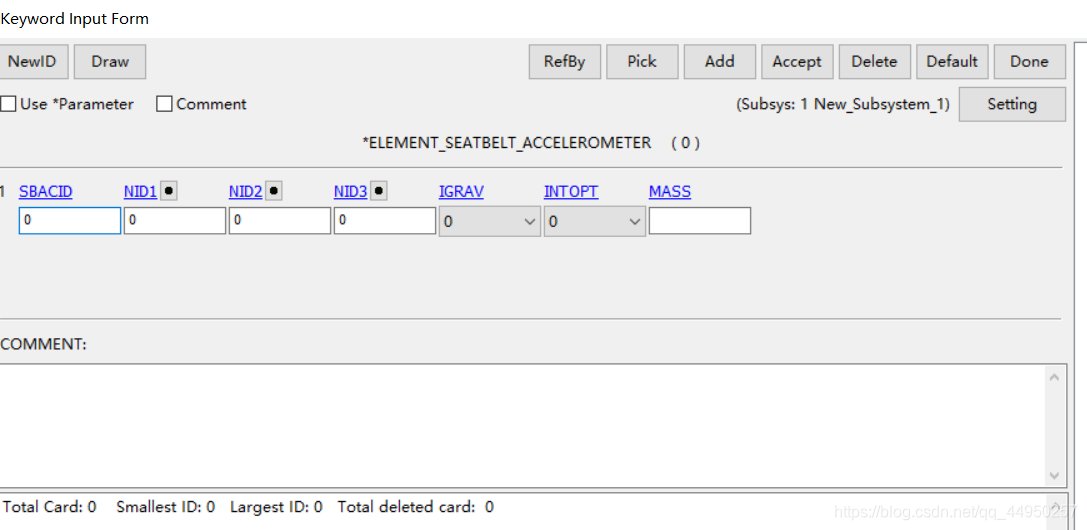

在Ls-dyna软件中，加速度计单元采用关键字*ELEMENT_SEATBELT_ACCELEROMETER进行定义，其关键字定义如下图所示：

各部分含义如下：
Name：加速度计的名称；
ID：加速度计的ID编号； Include：加速度计所在的K文件名称；
Nodes：N1、N2和N3三个节点。定义加速度计单元的 3 个节点 ID 号， 3 个节点是用来定义局部坐标系的，并且必须是刚体上的节点，所以必须把需要加速度输出的地方进行局部刚化。
IGRAV - 是否考虑重力加速度，可选值如下：
-6：不考虑z、x方向的加速度；
-5：不考虑y、z方向的加速度；
-4：不考虑x、y方向的加速度；
-3：不考虑z方向的加速度；
-2：不考虑y方向的加速度；
-1：不考虑x方向的加速度；
0：考虑所有方向的加速度（默认项）；
1：所有方向的加速度均不考虑；

二、加速度计单元的创建方法

加速度计所引用的3个节点必须是刚体上的节点，因此在创建加速度计单元时必须把这3个节点刚性化。常见的加速度计单元的创建方法有如下几种：

1.加速度计单元的创建方法1-六面体单元法

首先在需要测量加速度的部位创建一个节点，使之与车身之间保持3~5mm的距离，以此点为基点依次创建10mm立方体块所需的八个节点。 其次，建立一个10×10×10mm的六面体单元，并赋予刚性材料。同时保证每一个加速度计所在的六面体单元都是位于一个独立的Part上。

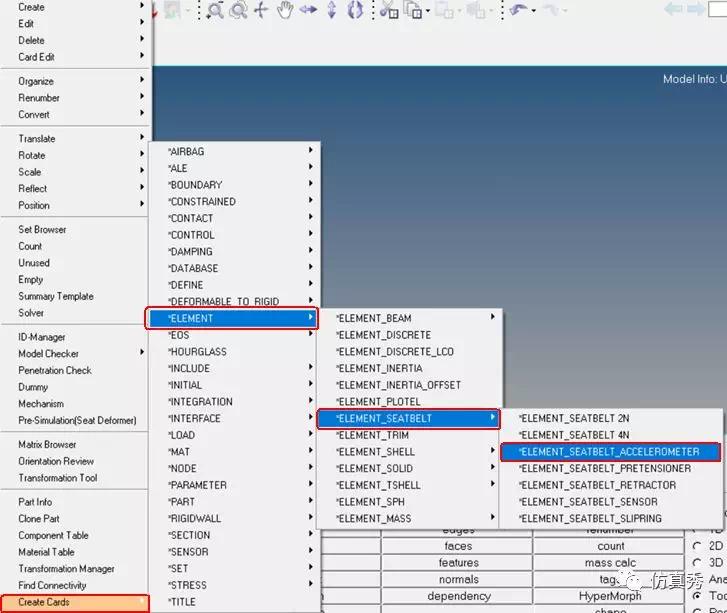

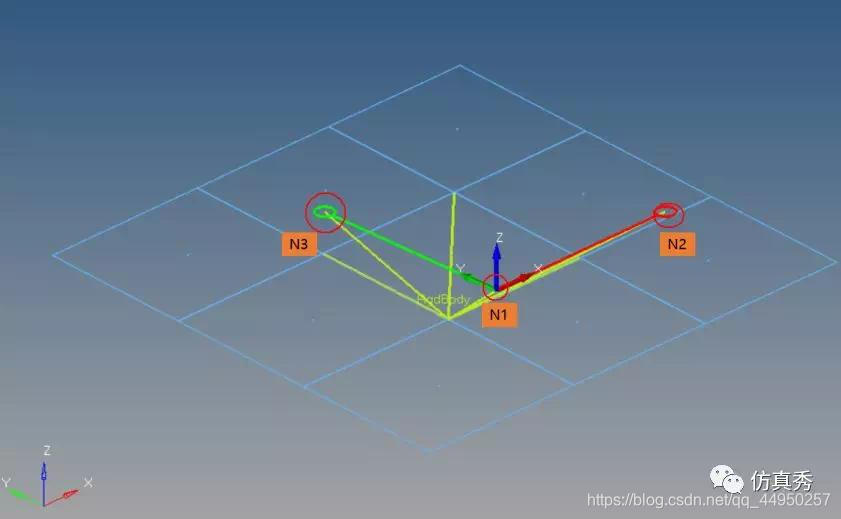

然后从Tool下拉菜单里选择LEMENT>SEATBELT>ACCELEROMETER，打开加速度计创建面板，具体可参见图3所示。在加速度计创建面板下，在六面体单元下表面按N1-N2-N3顺序依次选取3个节点，其中N1点为原点，也是定义加速度计的输出点，N1-N2为X轴，N1-N3为Y轴，如下图所示。

最后用关键字*Constrained_Extra_Nodes_Set将六面体单元固定在其在相应车身部件上即可。

2.加速度计单元的创建方法2-正四边形单元法

首先是在需要测量加速度的部位创建一个节点，使之与车身之间保持3~5mm的距离，以此点为基点依次创建10mm正四边形单元所需的四个节点。
其次建立一个10×10mm的正四边形壳单元，并赋予刚性材料。同时保证每一个加速度计所在的正四边形壳单元都是位于一个独立的Part上。
从Tool下拉菜单里选择ELEMENT>SEATBELT>ACCELEROMETER，打开加速度计创建面板。在加速度计创建面板下，在正四边形壳单元上按N1-N2-N3顺序依次选取3个节点，其中N1点为原点，也是定义加速度计的输出点，N1-N2为X轴，N1-N3为Y轴。 最后用关键字*Constrained_Extra_Nodes_Set将正四边形壳单元固定在其在相应车身部件上即可。

3、加速度计单元的创建方法3-Rigidbody刚性单元法

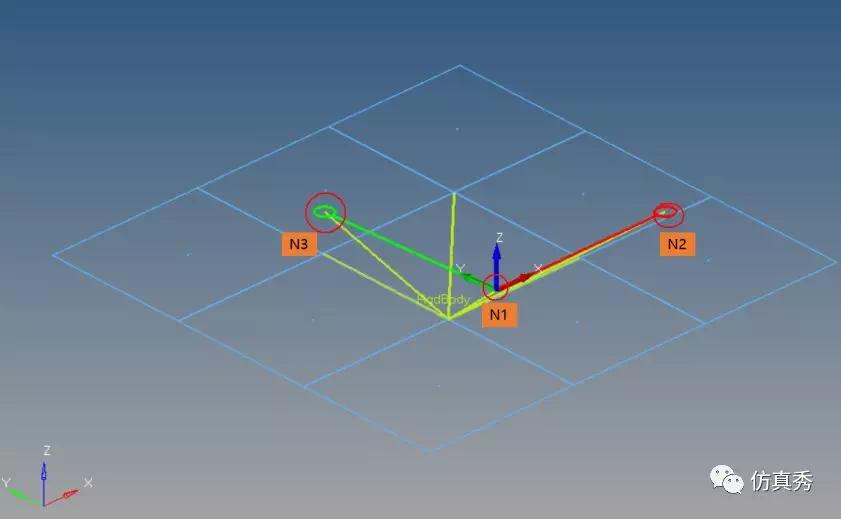

首先是在需要测量加速度的部位创建一个节点，使之与车身之间保持3~5mm的距离，此节点即N1点，以此点为基点依次分别沿着X轴和Y轴10mm距离**一个节点，即N2和N3节点。 从Tool下拉菜单里选择ELEMENT>SEATBELT>ACCELEROMETER，打开加速度计创建面板。 在加速度计创建面板下，在刚性单元上按N1-N2-N3顺序依次选取3个节点，其中N1点为原点，也是定义加速度计的输出点，N1-N2为X轴，N1-N3为Y轴。

三、加速度计单元的输出

做好加速度计后还需将加速度计原点的速度等信息输出，采用的是*DATABASE_HISTORY_OPTION，要求定义NODE 1 为输出点。从Analysis页面进入output block面板，在output block面板下，自己创建一个名称 ，选择所要输出的NODE ID 输出即可。
