如何使用定时器进行计数

定时器计数模式下，每一个脉冲，T0/T1内部寄存器+1
此次学习以定时器T0为例。
实验要求：小灯在一秒闪烁2次，产生一个方波，计数器+1。

初始化部分

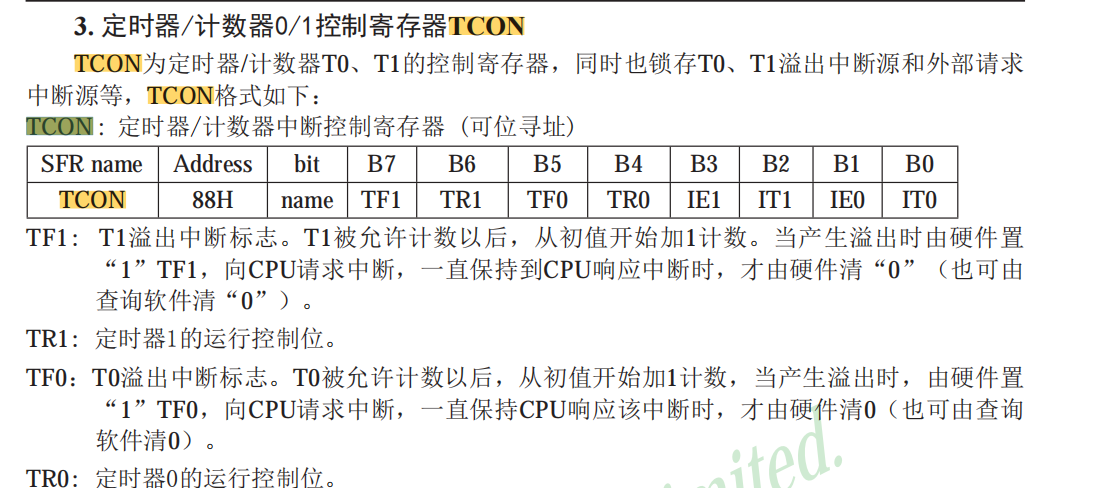

TCON寄存器

首先是对定时器T0进行初始化。

在使用T0定时器时，要先切换其模式为计数模式。在TCON寄存器中TR0为定时器0的运行控制位，TR0=1时，允许定时器0进行计数。TCON寄存器可位寻址，设置TR0=1。

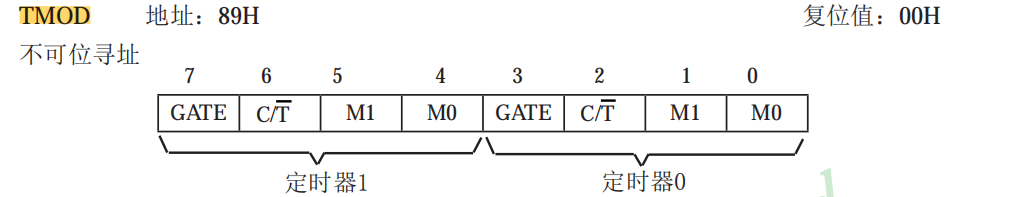

TMOD寄存器

此处只摘录了TMOD寄存器中和定时器T0有关的部分。
TMOD.3置0。

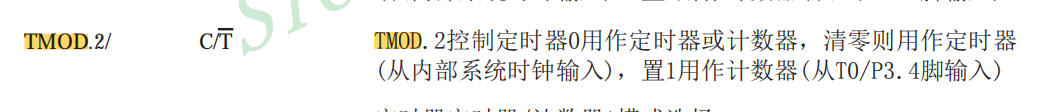

TMOD.2置1用作计数器（从T0/P3.4脚输入）。因此在进行计数时，可以用一根杜邦线将产生脉冲的脚与P3.4连在一起，每产生一次脉冲，会通过杜邦线传给P3.4.

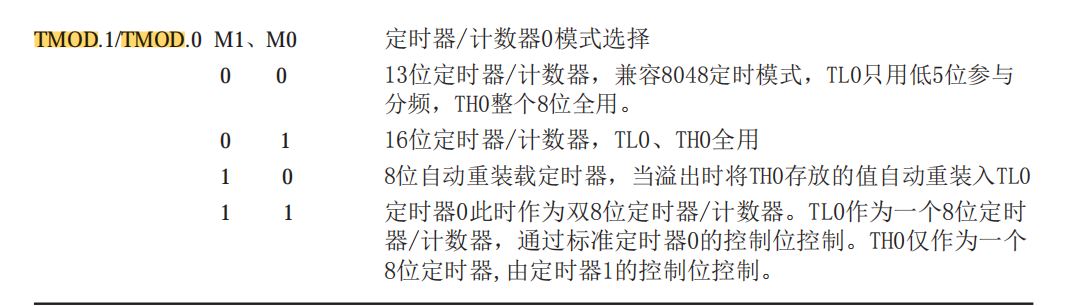

TMOD.1/TMOD.0 设置为0，1，16位定时器/计数器，TL0,TH0全用。
需要注意的是TMOD不可位寻址，因此需要对其每一位进行赋值。其他位默认为0，因此TMOD=0x50。

代码部分

//代码头文件部分
#include
#define uchar unsigned char
#define uint unsigned intsbit du=P2^6;
sbit we=P2^7;
sbit led1=P1^0;
uchar code LED[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

led灯P1.0 口与定时器0输入口P3.4通过杜邦线连在一起。

//延时函数部分
void delay(uint z)
{uint x,y;for(x=z;x>0;x--)for(y=114;y>0;y--);
}

//数码管动态显示部分
void display(uchar z)
{uchar ge,shi;ge=z%10;shi=z/10;P0=0xff;//清除断码we=1;P0=0xfe;//打开第一个数码管we=0;du=1;P0=LED[shi];du=0;delay(5);we=1;P0=0xfd;//打开第二个数码管we=0;du=1;P0=LED[ge];du=0;delay(5);
}

//计数部分
void timeinit()
{
TR0=1; //允许T0计数
TMOD|=0X05;//选定16位计数器模式
TH0=0;
TL0=0;
}

因为定时器0使用的是计数模式，因此16位计数器赋初值为0。

//定时器1定时部分
void time()
{
TR1=1;//TR1为定时器1的运行控制位
TMOD|=0X10;//16位定时器	 防止冲突
TH1=0X4B;
TL1=0X4D;//计时50ms
}

上述；两段代码是对两个定时器进行的初始化。因为两者均使用到了TMOD寄存器，所以在我第一次进行运行的时候，keil并没有报错，但单片机的数码管显示中的数字变化的飞快，小灯闪烁的也很快。通过学习后得知，TMOD寄存器冲突。因此在使用时用上了或运算。

//主函数部分代码
void main()
{
uchar cnt;
timeinit();//定时器0计数
time();//定时器1定时
while(1)
{
if(TF1==1)
{
TF1=0;//使用程序法时，要软件清0
TH1=0X4B;
TL1=0X4D;//重新计数
cnt++;
if(cnt==10)
{
cnt=0;
led1=~led1;//产生方波
}
}
display(TL0);
}
}

小灯每亮/灭一次，产生一个下降/上升沿，此时使用500ms，在进行同样的操作，产生一个完整脉冲，此时消耗1s，计数器+1。
