Cisco系列文章目录

第一章：前提基础知识链接

文章目录

• Cisco系列文章目录
• 一、DTE与DCE
• • 1.DTE
  • 2.DCE
• 二、连接线缆的种类
• 三、思科模拟器的使用
• 四 基础实验过程体验
• • 1.添加用到的设备
  • 2.配置相应配置
  • 3.检验配置是否正确

一、DTE与DCE

1.DTE

全称：Data Terminal Equipment,中文即数据终端设备
特点：具有一定数据处理能力和数据转发能力的设备
常见的DTE设备有：路由器，PC终端，多路分解器

2.DCE

全程：Data Communication Equipment，中文数据通信设备
特点：负责在传输介质和网络上收发bit
常见的DTE设备有：交换机，集线器

二、连接线缆的种类

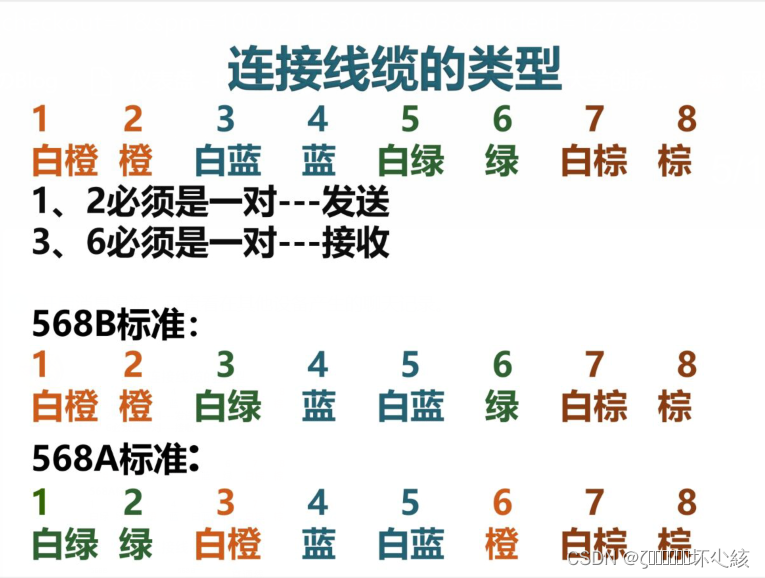

							***线序标准***

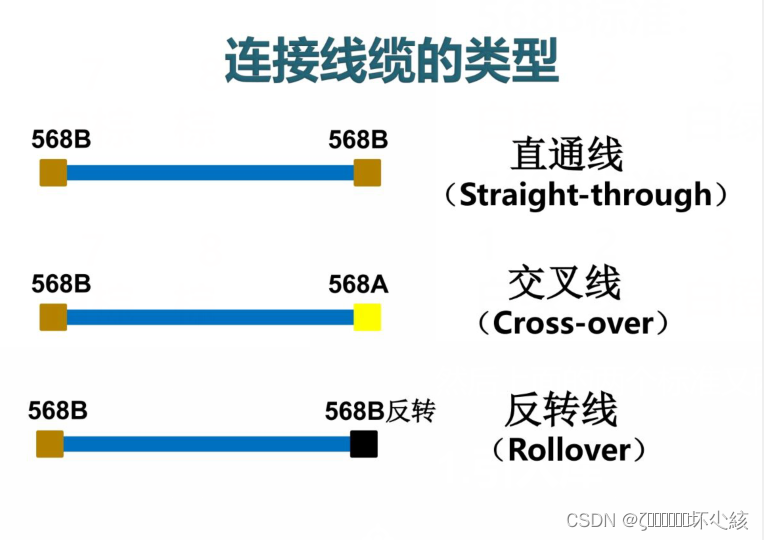

然后上面的两个线序标准又两两之间构成三种线缆（如下）

因为同类设备的话，用直通线无法判断发送和接受的方向，所以必须得用交叉线，而不同类设备可以直接使用直通线

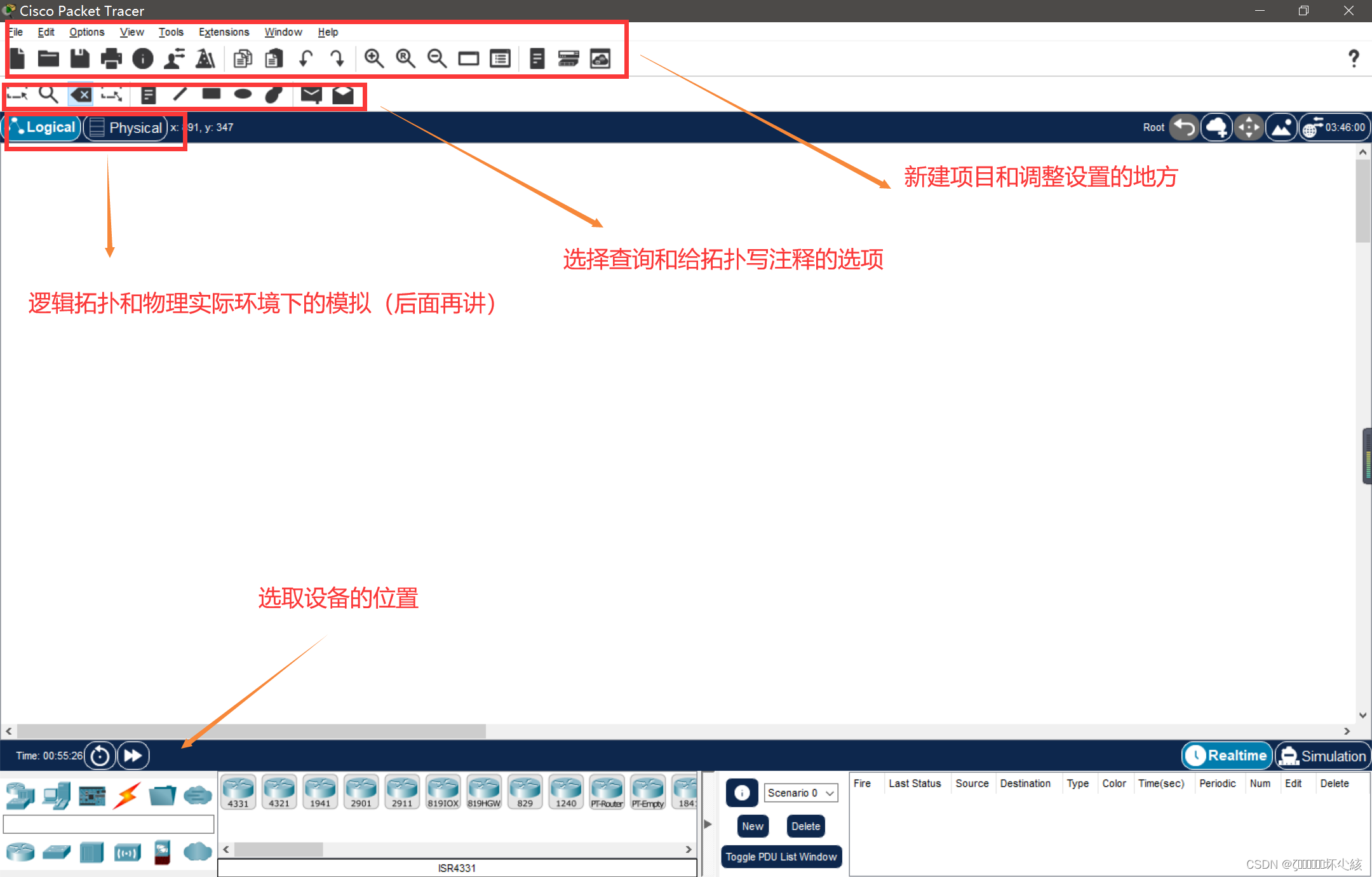

三、思科模拟器的使用

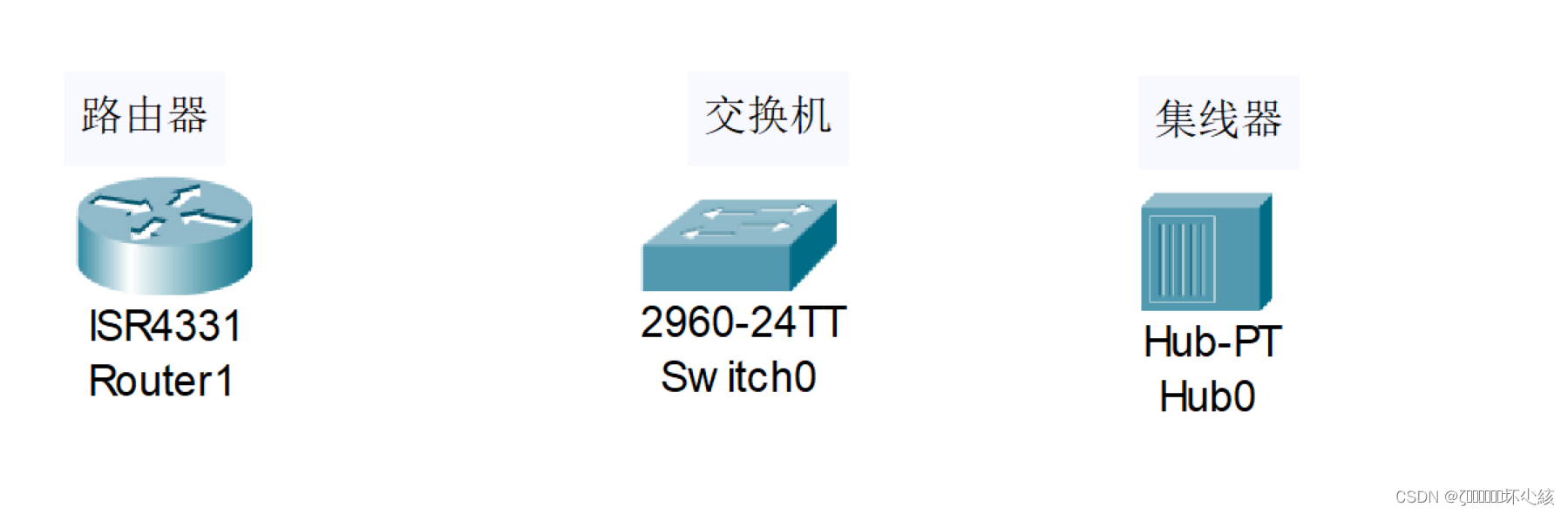

认识一下常用的基础三个组件的形状

四 基础实验过程体验

1.添加用到的设备

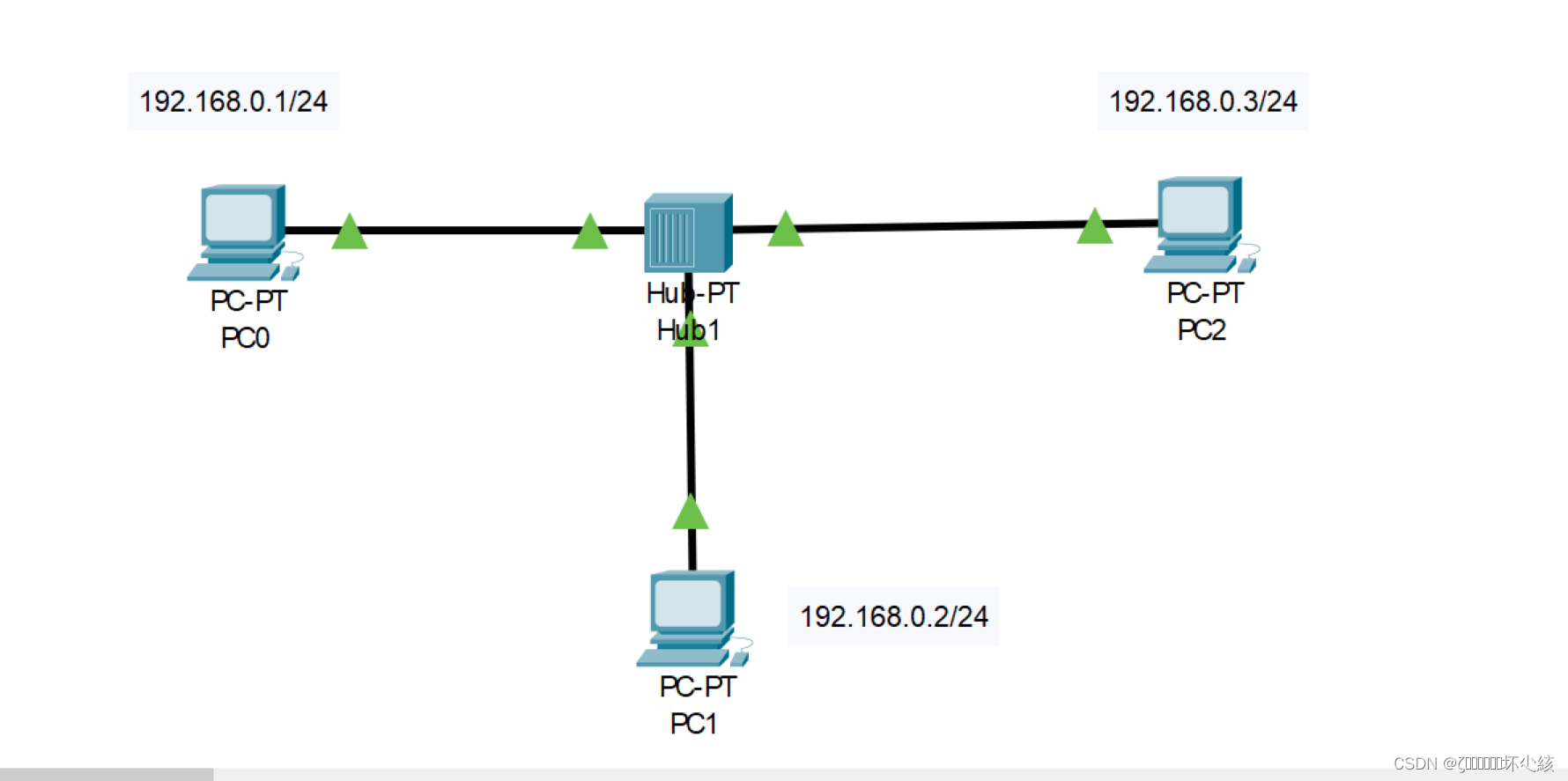

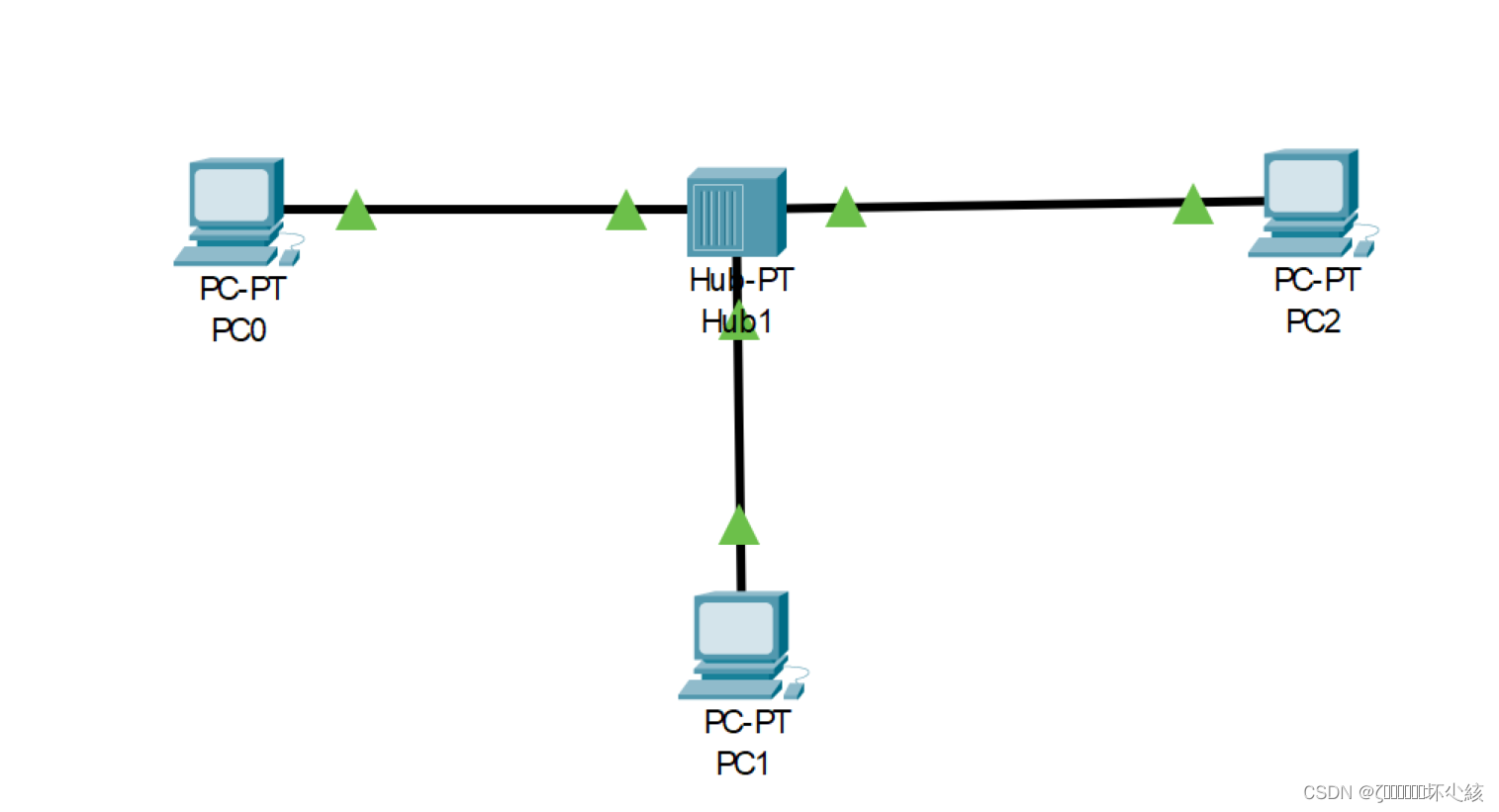

添加三个主机和一个集线器
线绿色才表示通了

2.配置相应配置

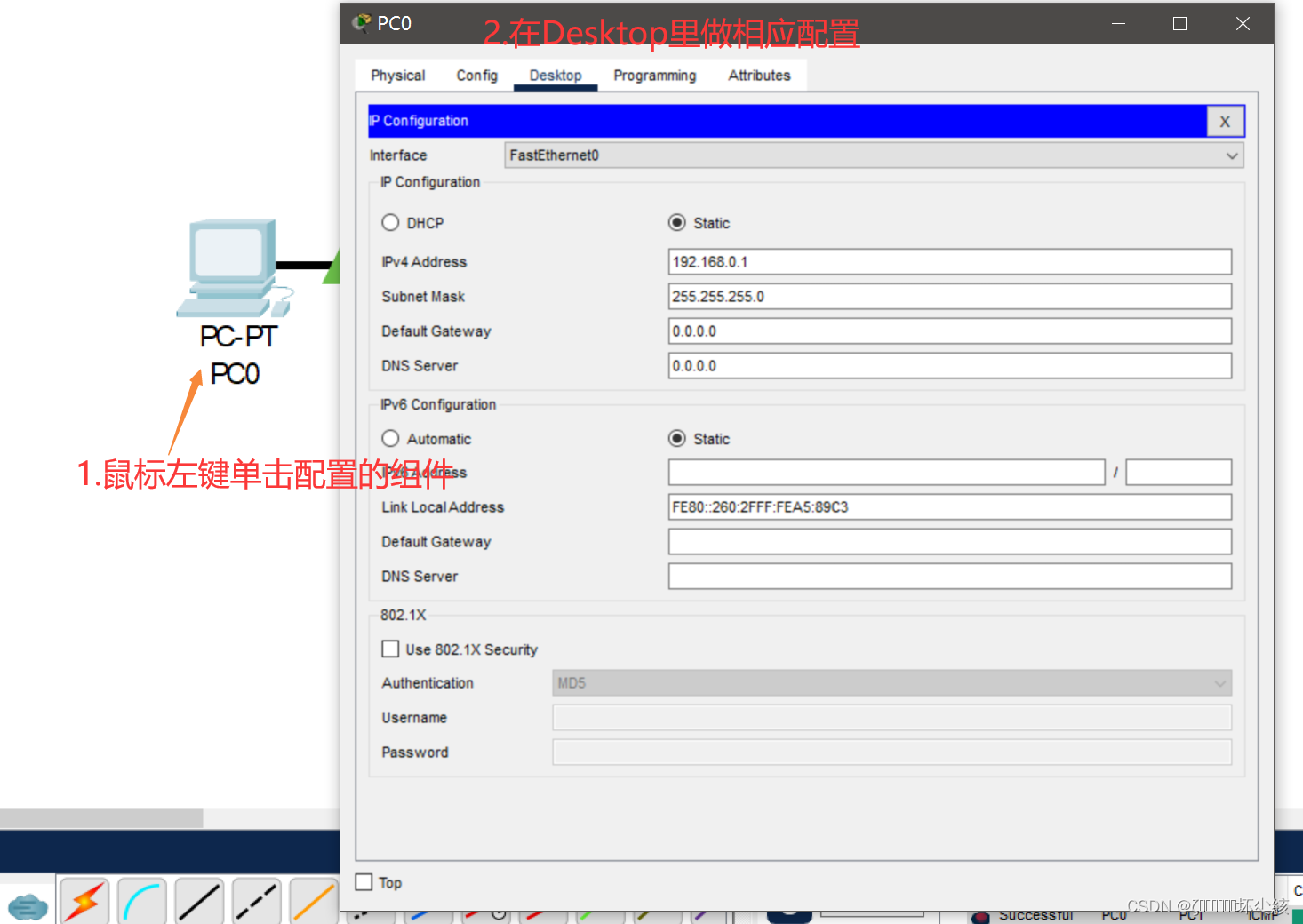

（因为这里只做一个模拟，所以就只需要对ip进行配置，具体情况具体分析）

配置好的图如下

3.检验配置是否正确

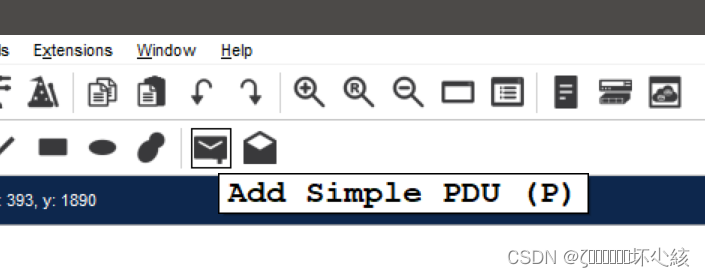

找到你的这个发送简单协议单元的组件，然后选择你发送的终点和起点

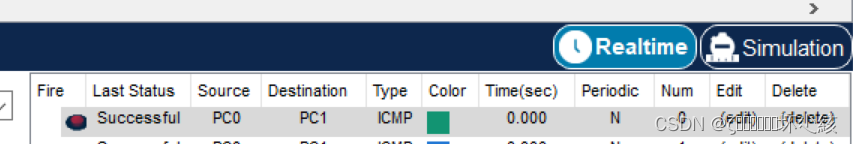

右下角可以看到结果（另外Simluation下可以看到过程，这里就不演示了）
