Modelsim SE仿真之器件库的编译与使用

        最近常用Vivado自带的仿真工具，以至于Modelsim SE的使用变得非常陌生，这里针对Modelsim SE自动化仿真使用过程进行一个学习总结，温故而知新。

        常用的Altera和Xilinx两家FPGA，针对两个厂家的FPGA进行Modelsim仿真时需要用到它们对应的仿真器件库，这里简单对两家FPGA的库编译和使用进行记录总结：

1、器件库编译

（1）Altera

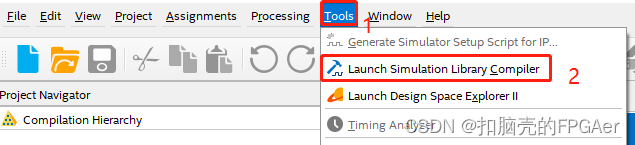

        在Quartus软件中，找到Tools —> Launch Simulation Library Compiler

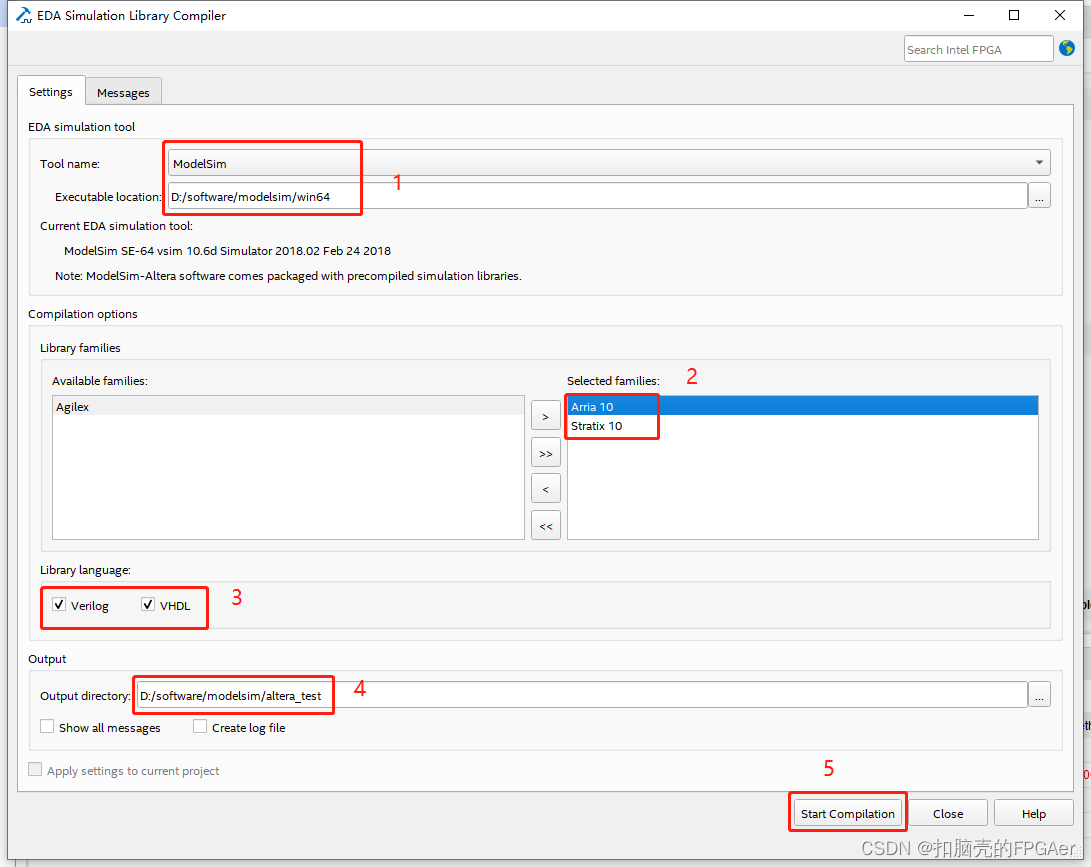

        以A10和S10器件为例，在1中选中Modelsim的win64路径；在2中选入A10和S10器件；在3中选择库的语言，默认Verilog和VHDL全选；在4中选择编译库所在路径，这里直接将编译库存入Modelsim的路径中；在5中点击Start Compilation。

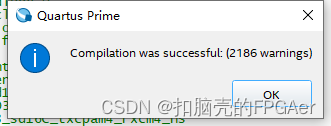

         器件库编译成功提示：

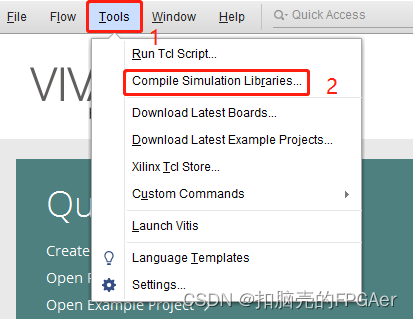

（2）Xilinx

2、器件库使用

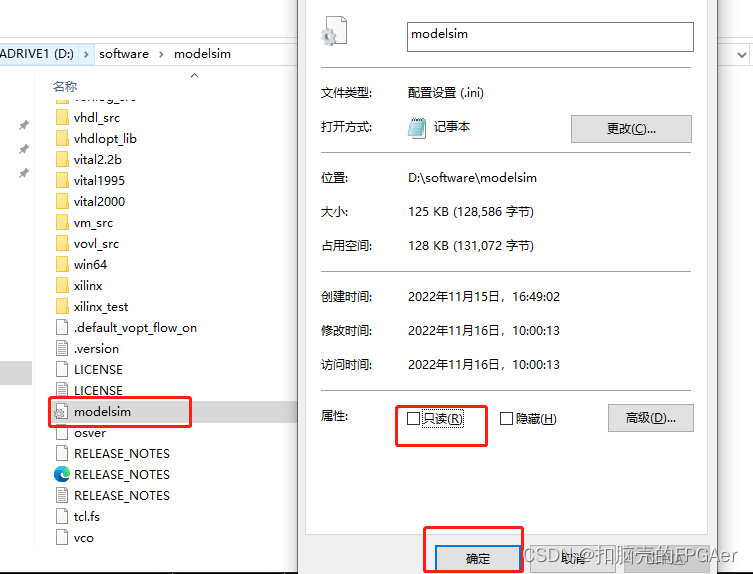

        找到modelsim安装路径下的modelsim.ini文件，取消modelsim.ini的只读属性：

（1）Altera

        打开第一章中编译的Altera器件库路径

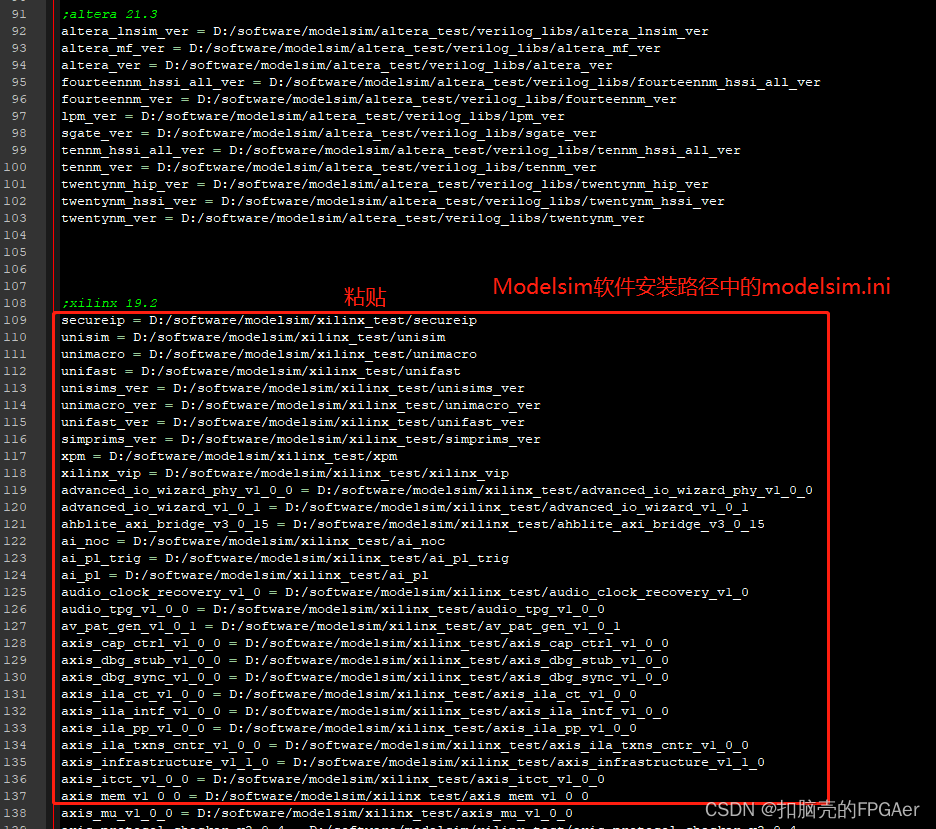

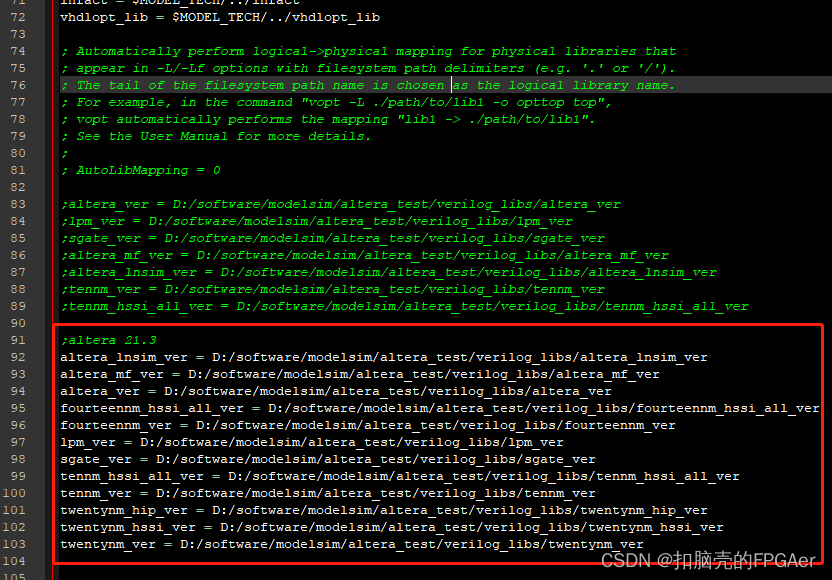

         将器件库的路径填入modelsim.ini文件中：

（2）Xilinx

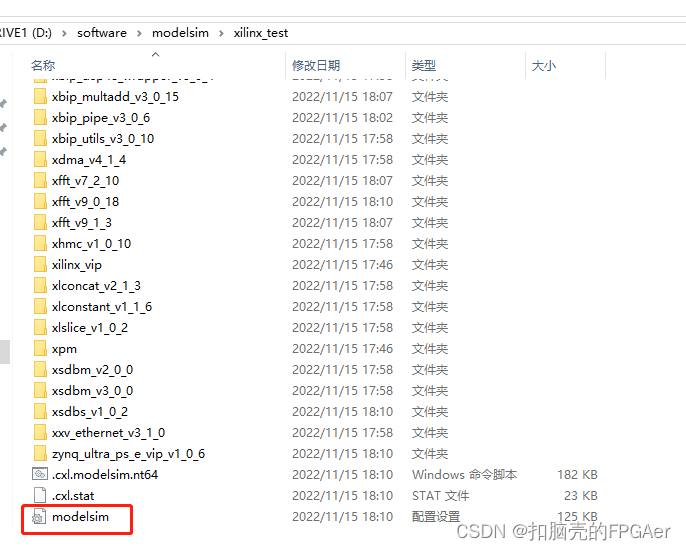

        打开第一章中编译的Xilinx器件库路径，找到该路径下自动生成的modelsim.ini文件

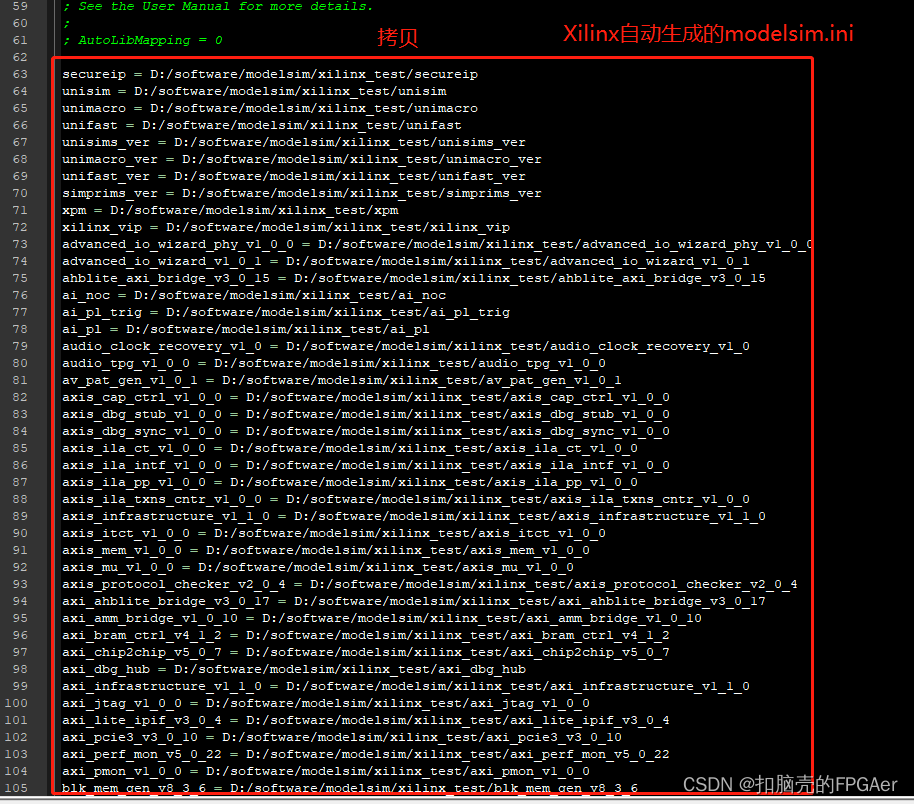

         可以看到Xilinx自动给我们在它的路径下自动生成了一个modelsim.ini，该文件中已经加载了Xilinx的器件库，我们只需将它里面的器件库路径复制出来，拷贝到Modelsim软件安装路径中的modelsim.ini中即可：

 ​​​

         保存Modelsim软件安装路径下的modelsim.ini即可。

附Modelsim保存和使用波形的方法：

1、在wave界面，将仿真波形保存为 .do文件（信号文件）。

2、切换左边任务栏至“sim”，点击保存，给将要保存的 .wlf文件（波形文件）命名。

3、保存，OK，关闭modelsim.

4、重启modelsim，file —>  open 之前保存的 .wlf文件，然后file —>  load —>  Macro Files对应的 .do文件。
