Allegro同组等长走线约束方法
以千兆以太网为例说明，差分等长设置；

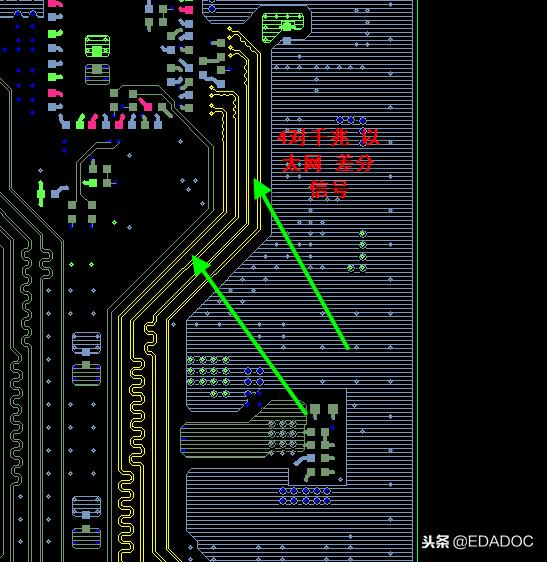

首先，拉好差分线；

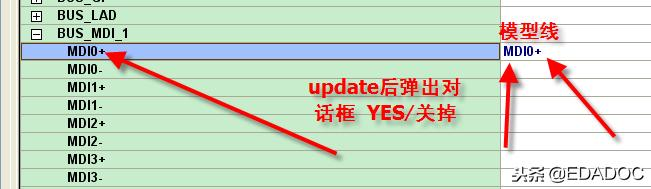

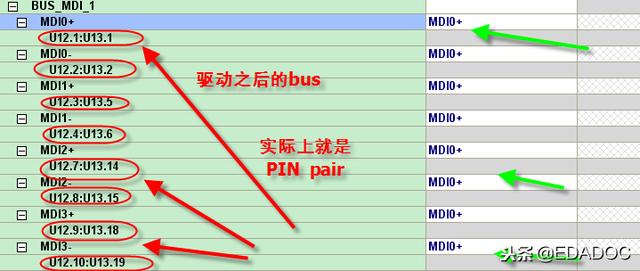

打开约束管理器，创建BUS（也可以再拉线之前创建，个人习惯拉线前设好所有的总线BUS）;

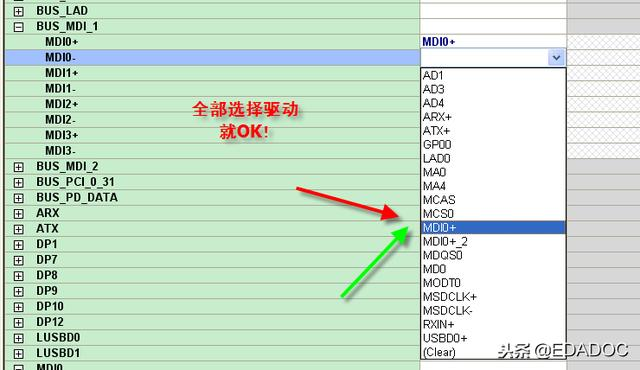

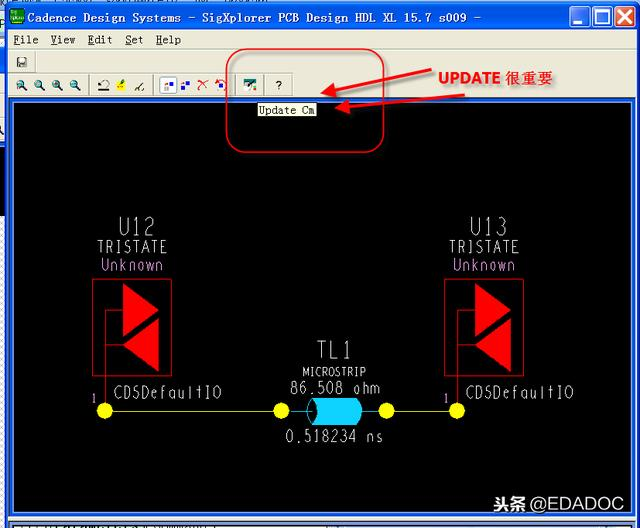

创建MG；

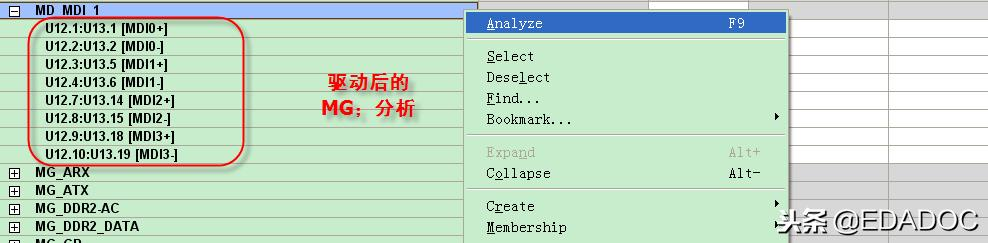

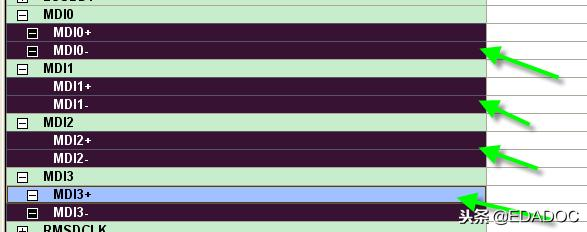

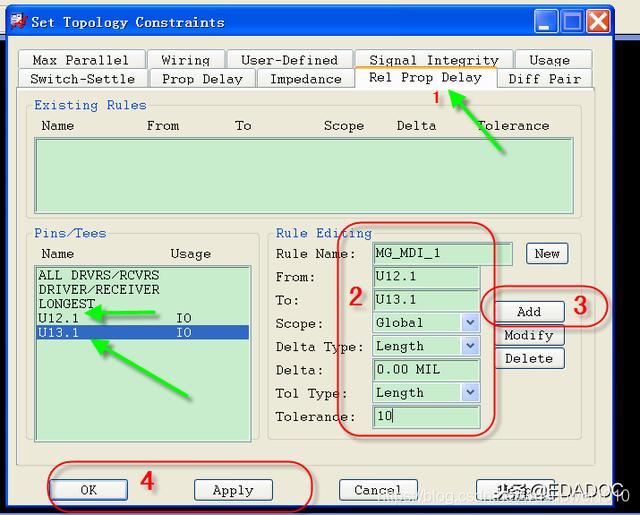

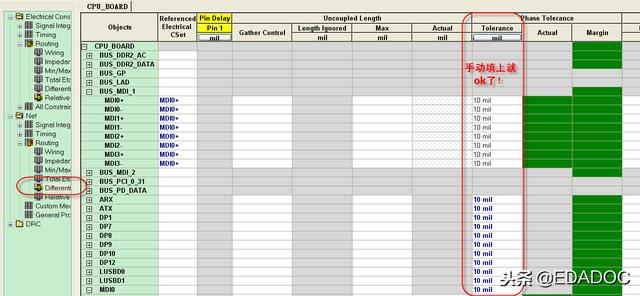

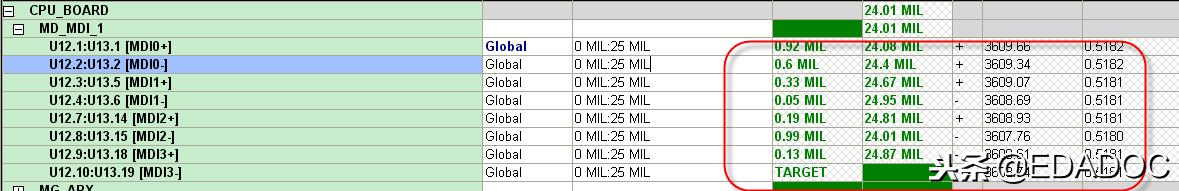

差分的对内等长设置；
其他信号等长线路（点对点或一组像具有相同模型）可以参照以上做法！

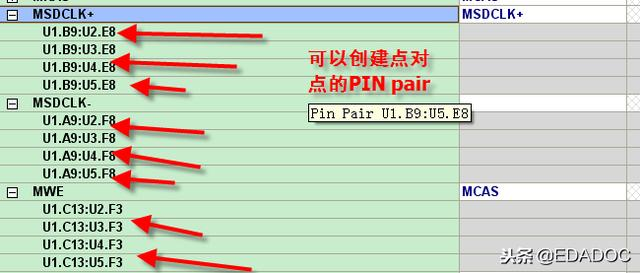

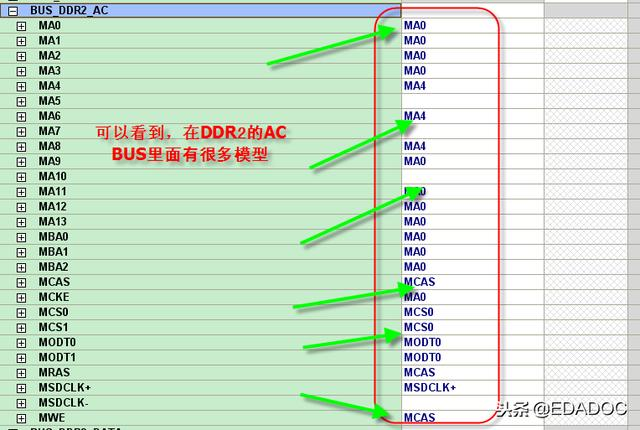

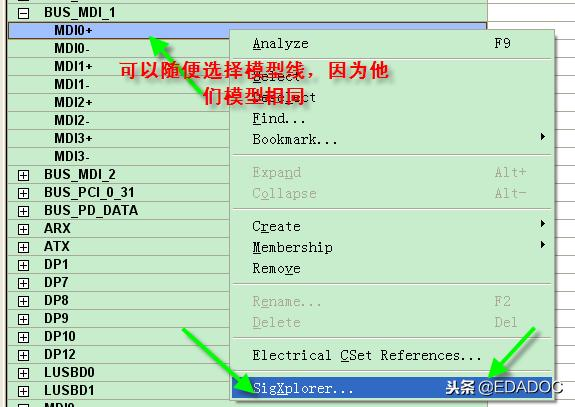

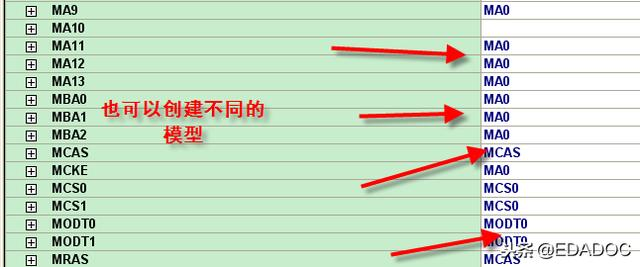

若一组线内有多种模型；一般选择使用相同模型最多的一根做模型 创建MG；驱动后不同模型会自动显示红色，把显示红色的clear掉规则，设置点对点的PIN pair ，然后membership到之前创建的MG即可，等长范围手动添加。

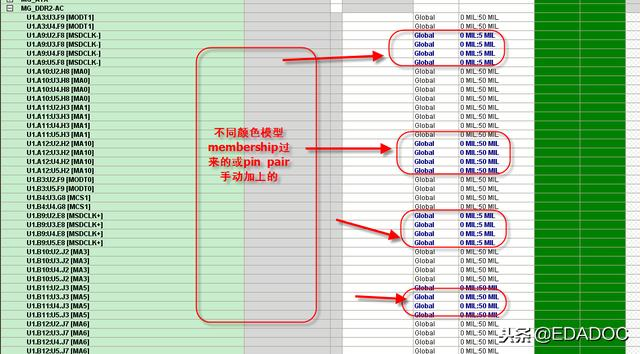

创建不同的模型和PIN pair 最后都是要membership到一个每个里面，这样才能一起等长；
Pin pair很费时间，如果拖的器件多了，做起来很费事。
一般我是习惯几根不同模型的才用pin pair ，有相同模型的就按一般的做，然后membership。
注：规则设置一定要：头脑清醒，命名要见名知意！否则，你懂的！嘿嘿……
